Installationsanleitung
Dunstabzug
Betriebsart: Abluft/Umluft
DFSG8, DFSG9
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für:
61032 (DFSG8, Baubreite 82,5 cm)
61033 (DFSG9, Baubreite 90 cm)
Allgemeine Hinweise
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb
nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird.
Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z.B. durch nicht verschliessbare Öff-
nungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische
Massnahmen.
Wird das Gerät über Gaskochfelder eingebaut, muss jede Kochzone mit einer Zündsicherung ausgestattet sein und
die Mindestabstände (siehe «Abmessungen») müssen eingehalten werden.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Typenschild
▸
Die Fettfilter entfernen. Das Typenschild befindet sich an der Innenseite des Gerätes.

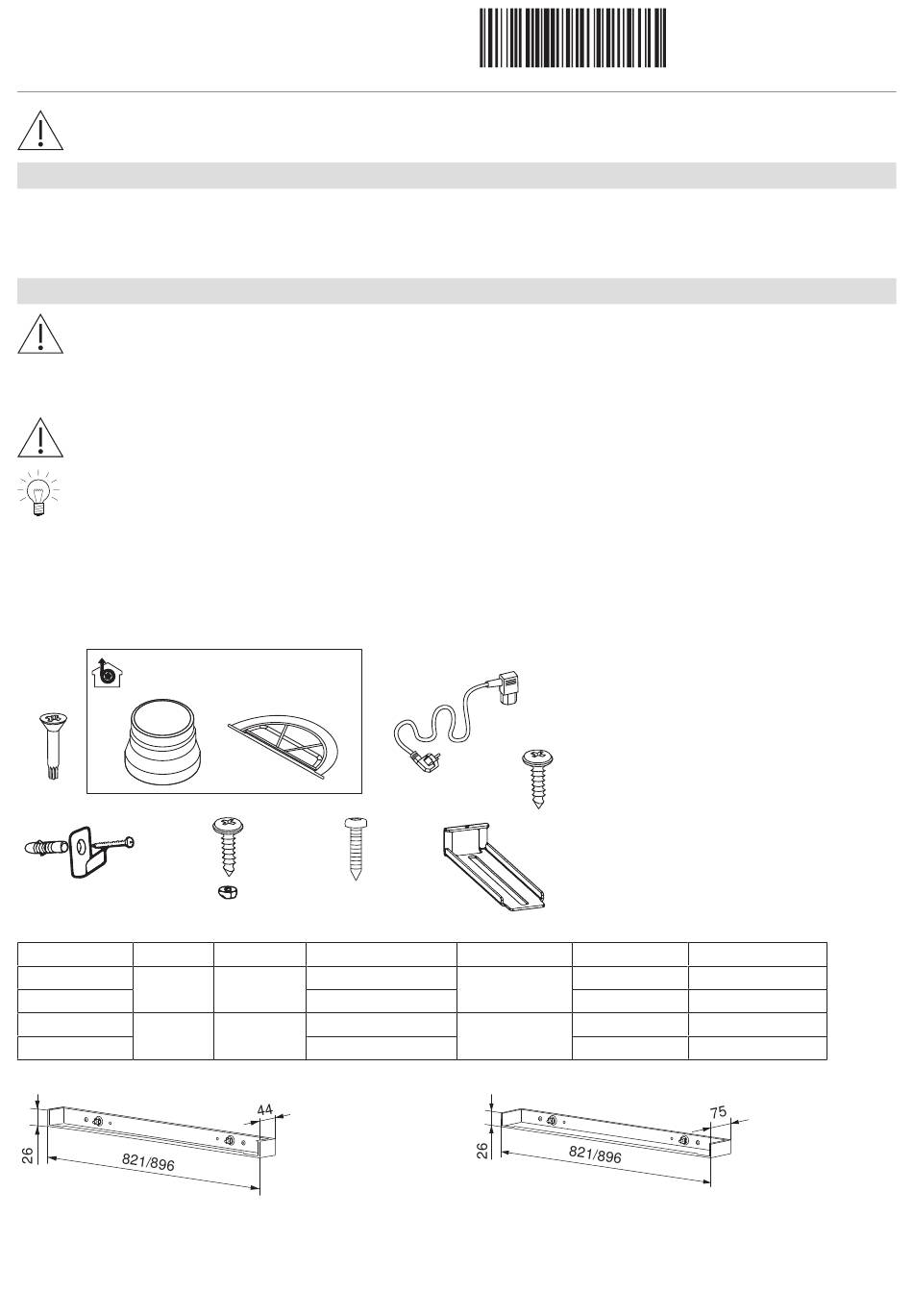

Mitgeliefertes Installationszubehör
Alle Befestigungselemente sind im Lieferumfang enthalten.
1 × RS
2 ×
2 × I
2 × J
ø5 × 45
2 × H
8 mm
Zubehörteile
Kompensator Typ
mittel DFSG8
breit
mittel DFSG9
breit
Kompensator K mittel 290–320 mm im Lieferumfang enthalten
2 × RK
2 × M
4 × F
M4 × 35
ø3,5 × 16
4 × E
Breite Oberschranktiefe
821 mm 290–320 mm
321–350 mm
896 mm 290–320 mm
321–350 mm
1030234-R04
1 × NK
4 × S5
ø4,5 × 16
2 × D
Farbe Lieferumfang
ChromeClass
ChromeClass
Kompensator K breit 321–350 mm im Lieferumfang enthalten
1
1030234-R04
20.02.2018
Artikel Nr.
Ja 1056115
Ja H42290
Ja 1056116
Ja H42294
