4. Conociendo su MultiView

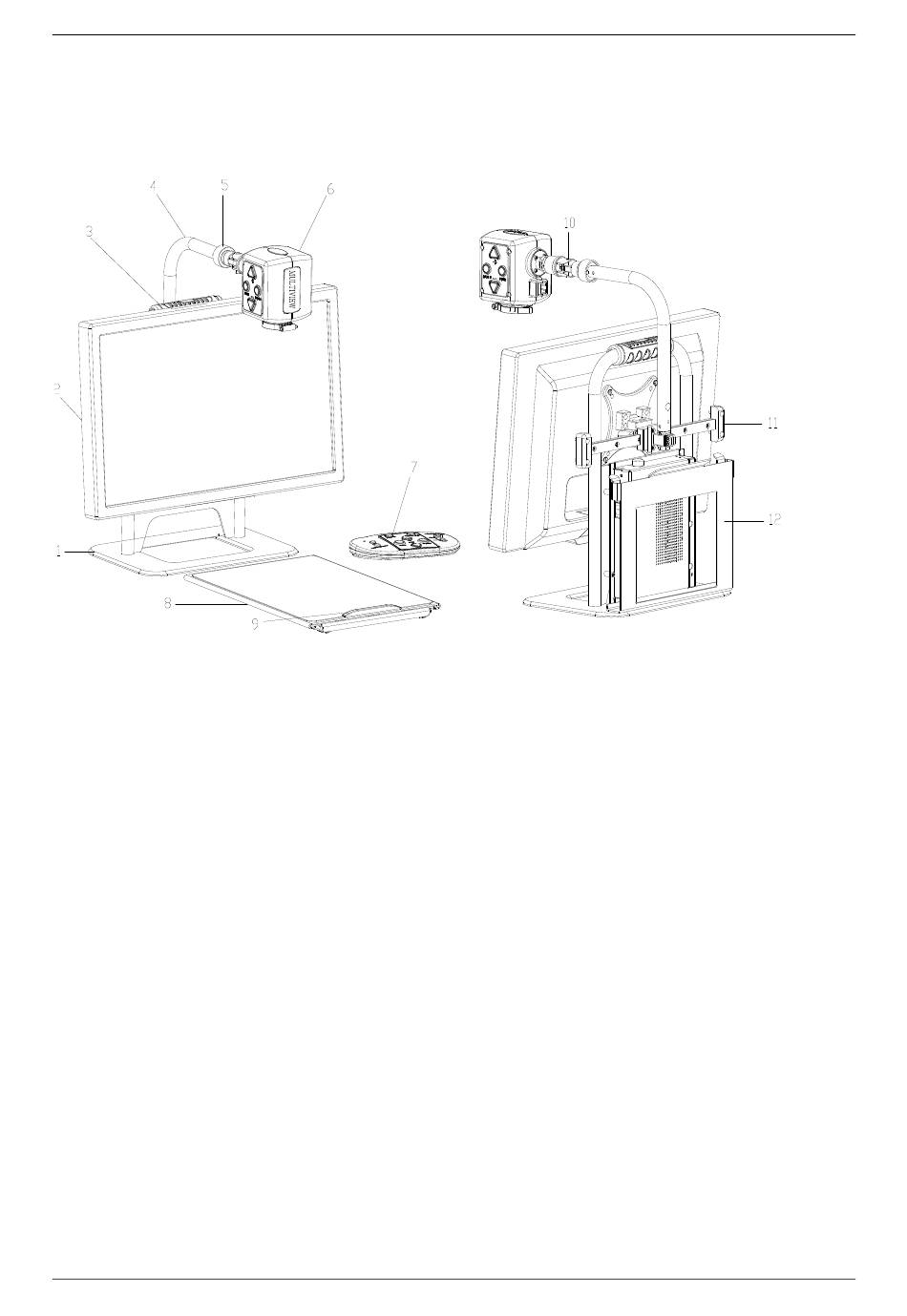

La figura siguiente muestra los componentes principales del MultiView.
1. Unidad básica
2. Monitor de pantalla ancha 19"
3. Manija
4. Brazo de la cámara
5. Punto de empalme de la cámara
6. Cabezal de la cámara
Instalación del MultiView
Para armar el MultiView, siga las pautas descritas a continuación:
Instale el cabezal de la cámara:
- Sujete el cabezal de la cámara al brazo de la cámara enroscando
el tornillo en el punto de empalme.
- Conecte el cable de la data (información) al conector de cable de
información situado en la parte trasera del cabezal de la cámara.
− Conecte el panel de control a la toma USB que se encuentra en la parte
izquierda de la unidad básica.
− Conecte el cable de alimentación a la salida situada en la parte derecha
de la unidad básica.
− Enchufe el otro lado del cable de alimentación a la toma de corriente.
Español
7. Panel de control
8. Tablero de lectura X-Y
9. Asa del tablero de lectura
10. Eje de rotación de la cámara
11. Riel deslizable
12. Soporte para tablero de lectura
