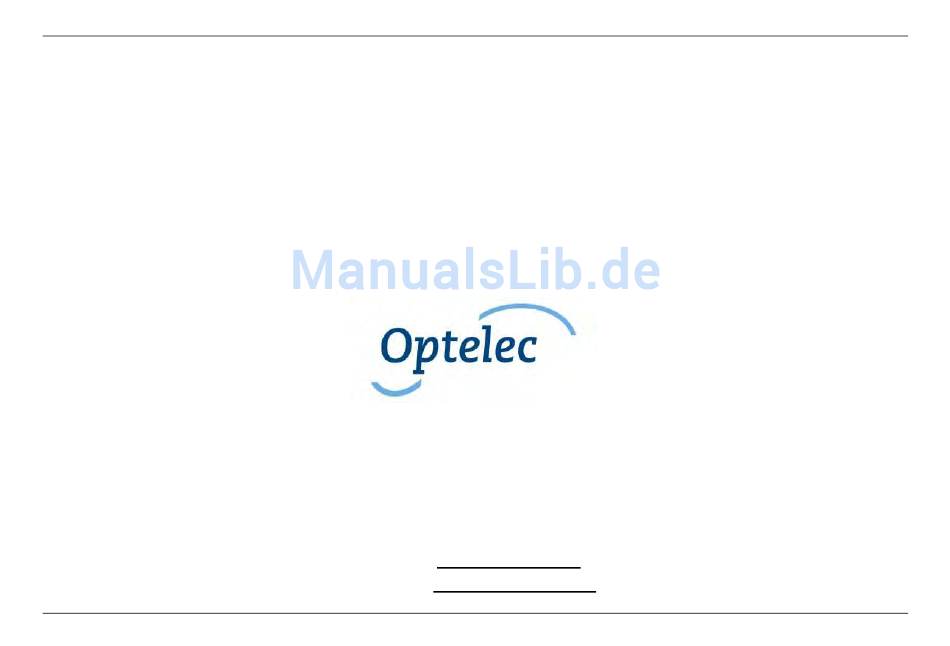

- Seite 1 Optelec Compact 7 HD Compact 7 HD Bedienungsanleitung Version 1.5 © 2017 Optelec, the Netherlands Alle Rechte vorbehalten Optelec P.O. Box 399 2990 AJ Barendrecht The Netherlands Phone: +31 (0)88 678 34 44 E-mail: info@optelec.nl Internet: www.optelec.com Deutsch...
- Seite 2 Optelec Compact 7 HD WEEE Richtlinie Die WEEE-Richtlinie (Waste Electrical and Electronic Equipment; deutsch: (Elektro- und Elektronikgeräte-Abfall) ist die EG-Richtlinie 2002/96/EG zur Reduktion der zunehmenden Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Die EU-Richtlinie ist im Jahr 2003 in Kraft getreten.
- Seite 3 Wenn Sie Fragen oder Anregungen zur Verwendung des Compact 7 HD haben, kontaktieren Sie bitte Ihren Händler oder die Optelec GmbH. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuches. Ihre Fragen und Anregungen nehmen wir gerne entgegen! Wir wünschen Ihnen viel Freude mit Ihrem Compact 7 HD!
- Seite 4 Supportbereich herunter. Dieses Handbuch wird Sie mit den Eigenschaften und den grundlegenden Funktionen des Compact 7 HD vertraut machen. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Gerät benutzen. Lieferumfang Das finden Sie in der Verpackung des Compact 7 HD: ...
- Seite 5 Compact 7 HD 2. Erste Schritte Der Compact 7 HD ist korrekt vor Ihnen platziert, wenn der Bildschirm nach oben zeigt und die große weiße Taste sowie die orange farbene Taste zum Ein- und Ausschalten sich unterhalb des Bildschirms befindet.

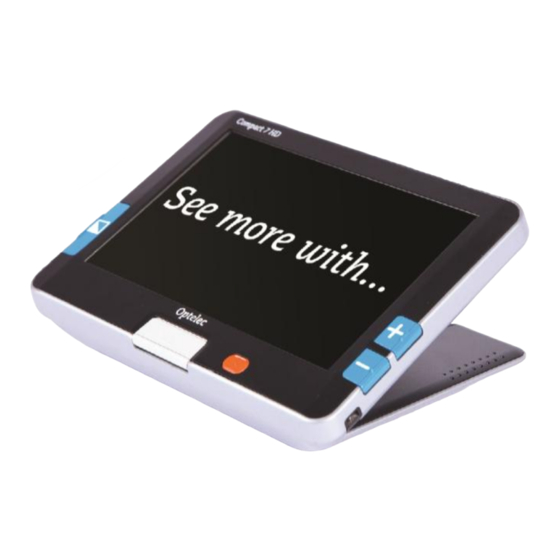

- Seite 6 Gerät auf den gewünschten Text oder das Bild (die Kamera befindet sich auf der Rückseite des Compact 7 HD). Der Compact 7 HD mit geschlossenem Bildschirm zum Lesen aus der Distanz oder zum schnellen Aufnehmen von Objekten oder Dokumenten. Compact 7 HD geschlossen Compact 7 HD geöffnet...
- Seite 7 Ihnen dank des integrierten Leseständers auch das Lesen von längeren Texten. Zum Öffnen des Gerätes gehen Sie wie folgt vor: Platzieren Sie den Compact 7 HD vor sich, so dass der Bildschirm nach oben zeigt und die große weiße Taste sowie der orange farbene Ein-/Ausschalter unter dem Bildschirm zu sehen sind.
-
Seite 8: Reinigung Der Kameralinse Und Des Spiegels
Optelec Compact 7 HD Reinigung der Kameralinse und des Spiegels Für ein einwandfreies Bild empfehlen wir, die Kameralinse und den Spiegel der indirekten Beleuchtung regelmäßig zu reinigen. Durch eine verschmutzte Kameralinse können unscharfe Bilder entstehen. Außerdem kann Verschmutzung dazu führen, dass der Autofokus die Entfernungseinstellung nicht richtig ausführt. -
Seite 9: Modus-Taste
Compact 7 HD Tastenbelegung Der Compact 7 HD verfügt über folgende Tasten: Öffnen Der Compact 7 HD öffnet sich durch Drücken der weißen Taste in der Mitte unter dem Bildschirm. Modus-Taste Drücken Sie die Modus-Taste an der linken Seite des Bildschirms um den Darstellungsmodus zu wählen. - Seite 10 Compact 7 HD ein- und ausschalten Bevor Sie den Compact 7 HD das erste Mal einschalten, muss das Gerät geladen werden. Nach dem Aufladen drücken Sie die orangefarbene, ovale Ein/Aus-Taste rechts neben der silbernen Öffnen-Taste für eine Sekunde. Das Gerät startet in dem zuletzt gewählten Modus.
-
Seite 11: Einstellen Der Vergrößerung
Durch nochmaliges Drücken der orangefarbenen Taste für eine Sekunde schalten Sie den Compact 7 HD wieder aus. Wenn Sie den Compact 7 HD einschalten, dauert es ca. 3 Sekunden, bis ein Bild auf dem Bildschrim erscheint. Sie können das Gerät auch wie bereits beschrieben durch Aufstellen des Bildschirmes einschalten (Standardeinstellung). -
Seite 12: Schnappschuss-Funktion
Die Schnappschuss-Funktion ermöglicht Ihnen, einen Text oder ein Bild vorübergehend zu speichern. - Halten oder legen Sie den Compact 7 HD auf den gewünschten Text oder das Bild welches Sie erfassen möchten. - Drücken Sie die Schnappschusstaste auf der oberen rechten Seite des Gerätes für die Aufnahme. - Seite 13 Optelec Compact 7 HD - Halten Sie den Compact 7 HD nun näher an Ihre Augen um den Text oder die Vorlage direkt anzuschauen. - Drücken Sie die Modus-Taste um den Darstellungsmodus zu ändern. - Verwenden Sie die Vergrößerungstasten auf der rechten Seite des Bildschirms um die Vergrößerung auf Ihrem Bildschirm zu ändern.
-
Seite 14: Aufladen Des Compact 7 Hd
Netzteilkabel aus dem Compact 7 HD heraus und versuchen Sie das Aufladen durch erneutes Einstecken des Kabels noch einmal. Das Aufladen des Compact 7 HD Akku dauert ca. 3,5 Stunden. Ein vollgeladener Compact 7 HD kann durchschnittlich 5 Stunden in Betrieb genommen werden, abhängig von den Energie-Einstellungen. - Seite 15 Compact 7 HD Standby und automatisches Ausschalten Der Compact 7 HD geht automatisch in den Standby-Modus, wenn innerhalb von zwei Minuten keine Taste gedrückt oder eine Bildveränderung erkannt wurde. Durch Drücken einer beliebigen Taste verlässt das Gerät wieder den Standby-Modus. Nach vier Minuten im Standby-Modus schaltet sich der Compact 7 HD automatisch aus.
- Seite 16 Optelec Compact 7 HD 4. Das Compact 7 HD Menü Anzeige Akku-Status und Firmwareversion Anzeigen oder löschen von gespeicherten Bildern. Einstellen der Helligkeit Einstellen der Energieoptionen Signaltöne Ein- oder Ausschalten Aktivieren oder Deaktivieren der Objektbeleuchtung Ändern der 4 Lesefarben Darstellungsmodi Auf Werkseinstellung zurücksetzen...
-
Seite 17: Das Menü Aktivieren
Optelec Compact 7 HD Das Menü aktivieren Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für zwei Sekunden. Navigieren im Menü Drücken Sie die + oder – Taste zum Navigieren zwischen den Menüpunkten. Mit der Modus-Taste auf der linken Seite des Bildschirms aktivieren oder bestätigen Sie den Menüpunkt. -
Seite 18: Menü: Information
Optelec Compact 7 HD Menü: Information Dieser Menüpunkt zeigt Ihnen den Akkustatus und die aktuelle Firmwareversion Ihres Gerätes an. In diesem Menüpunkt sind Änderungen nicht möglich. Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für zwei Sekunden. - Seite 19 Optelec Compact 7 HD Sie diesen mit dem Betätigen der Modus-Taste. - Wählen Sie das Menü View mit der + oder – Taste. Durch Drücken der Modus-Taste bestätigen Sie Ihre Auswahl. - Wählen Sie das gewünschte Bild mit der + Taste zum nächsten oder mit der – Taste zum vorherigen Bild.
-
Seite 20: Menü: Brightness Helligkeit
Optelec Compact 7 HD Untermenü Delete all Alles löschen Um alle Bilder zu löschen: - Um das Menü aufzurufen, drücken Sie die + und –Taste gleichzeitig für zwei Sekunden. - Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der –... -
Seite 21: Menü: Power Ein-Und Ausschalten
Menü: Power Ein-und Ausschalten Dieser Menüpunkt hat vier Untermenüs: Standby Einstellen der Zeit, bis der Compact 7 HD in den Standby- Modus schaltet um Energie zu sparen. Drücken Sie eine beliebige Taste, und das Gerät verlässt den Standby- Modus. Die Standardein-stellung der Standby-Zeit beträgt 2 Minuten. - Seite 22 Aktivieren oder deaktivieren automatischen Ausschaltung des Compact 7 HD mittels Schließen des Bildschirms. In der Standardeinstellung wird der Compact 7 HD mit dem Schließen des Bildschirms ausgeschaltet. Untermenü STANDBY Die Standardeinstellung der Standby-Zeit beträgt 2 Minuten. So stellen Sie die Standby-Zeit des Compact 7 HD ein: Aktivieren Sie das Menü...
- Seite 23 - Drücken Sie die Modus-Taste um zu bestätigen und in den bewegten Darstellungsmodus zurückzukehren. Untermenü ÖFFNEN Automatisches Einschalten des Compact 7 HD durch Öffnen: - Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für zwei Sekunden.
- Seite 24 - Drücken Sie die Modus-Taste um zu bestätigen und in den bewegten Darstellungsmodus zurückzukehren. Untermenü SCHLIESSEN So aktivieren oder deaktivieren Sie das automatische Ausschalten des Compact 7 HD mit Schließen des Gerätes bzw. des Bildschirms: - Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für zwei Sekunden.
-
Seite 25: Menü: Light Objektbeleuchtung
Optelec Compact 7 HD Menü: Beep Signalton In diesem Menüpunkt können Sie den Signalton aktivieren oder deaktivieren. In der Standardeinstellung ist der Signalton aktiviert. - Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für zwei Sekunden. -
Seite 26: Menü: Color Farbe
- Drücken Sie die Modus-Taste um zu bestätigen und in den bewegten Darstellungsmodus zurückzukehren. Menü: Color Farbe Der Compact 7 HD verfügt über vier kontrastverstärkte Lesefarbenmodi. Für jeden sind verschiedene Vorder- und Hintergrundfarben wählbar. Drei dieser Modi können deaktiviert werden, wenn nur eine Lesefarbe benötigt wird. -
Seite 27: Menü: Reset Zurücksetzen
- Drücken Sie die Modus-Taste um zu bestätigen und in den bewegten Darstellungsmodus zurückzukehren. Menü: Reset Zurücksetzen Der Compact 7 HD kann auf die Werkseinstellungen zurückgesetzt werden. Alle Einstellungen, die Sie vorgenommen haben, werden auf die Werkseinstellungen zurückgesetzt. - Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für zwei Sekunden. -
Seite 28: Anhang A: Sicherheitshinweise
Compact 7 HD Anhang A: Sicherheitshinweise Um die Brandgefahr des Compact 7 HD gering zu halten, setzen Sie das Gerät keiner übermässiger Hitze oder direktem Sonnenlicht aus. Entfernen Sie nicht irgendwelche Teile des Compact 7 HD. Kontaktieren Sie den autorisierten Optelec Service in Ihrer Umgebung. -
Seite 29: Anhang B: Technische Informationen
Optelec Compact 7 HD Anhang B: Technische Informationen Vergrößerung 2.5- bis 30fach Darstellungsmodi Darstellungsmodi Echtfarbe Foto Modus Hoher Kontrast Weiß auf Schwarz Hoher Kontrast Schwarz auf Weiß Hoher Kontrast Lesefarbe Kombination 1 Hoher Kontrast Lesefarbe Kombination 2 Fokus Auto-Fokus Kontrastverhältnis... - Seite 30 Optelec Compact 7 HD Betriebsbedingungen Temperatur +10°C bis +35°C Relative Luftfeuchtigkeit < 70%, Keine Kondensation Lager und Transportbedingungen Temperatur +10°C bis +40°C Relative Luftfeuchtigkeit < 95%, Keine Kondensation Deutsch...
-
Seite 31: Anhang C: Garantiebedingungen
Die Garantie ist nicht übertragbar und gilt nicht für Gruppen, Mehrfach-Anwender oder Agenturen. Der Compact 7 HD wurde für Endkunden bzw. Einzelpersonen zur Verwendung zu Hause oder unterwegs konzipiert. Optelec behält sich das Recht vor, den Compact 7 HD zu reparieren oder durch ein ähnliches oder besseres Produkt zu ersetzen. - Seite 32 Optelec Compact 7 HD RoHS Übereinstimmung Dieses Produkt stimmt mit der Direktive 2011/65/EU des Europäischen Parlaments und dem Europäischen Rat vom 3. Januar 2013 über die Reduzierung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS) überein. Anmerkung Europäische Union Produkte mit der CE-Kennzeichnung stimmen mit der EMV-Richtlinie (2014/30/EU) und der...
- Seite 33 Zubehörteile bestimmt sind, können lung und kann bei unsachgemäßer Be- eine erhöhte Emission oder verringerte handlung oder beim Einsatz nicht vom Immunität des Compact 7 HD zur Folge Hersteller zugelassener Zubehör- und haben. Ersatzteile einen Einfluss auf Umfeld oder...
- Seite 34 Optelec Compact 7 HD Benutzen Sie eine andere derer, die einen unerwünschten Stromversorgungssteckdose als die, Effekt im Betrieb erzeugen. die Ihr Empfangsgerät benutzt. WARNUNG! Es besteht ein Explosions- Ziehen Sie Ihren Händler oder einen elektronischen Fachmann zu Rate. risiko, falls der Akku gegen einen falschen Typ ersetzt wird.
-
