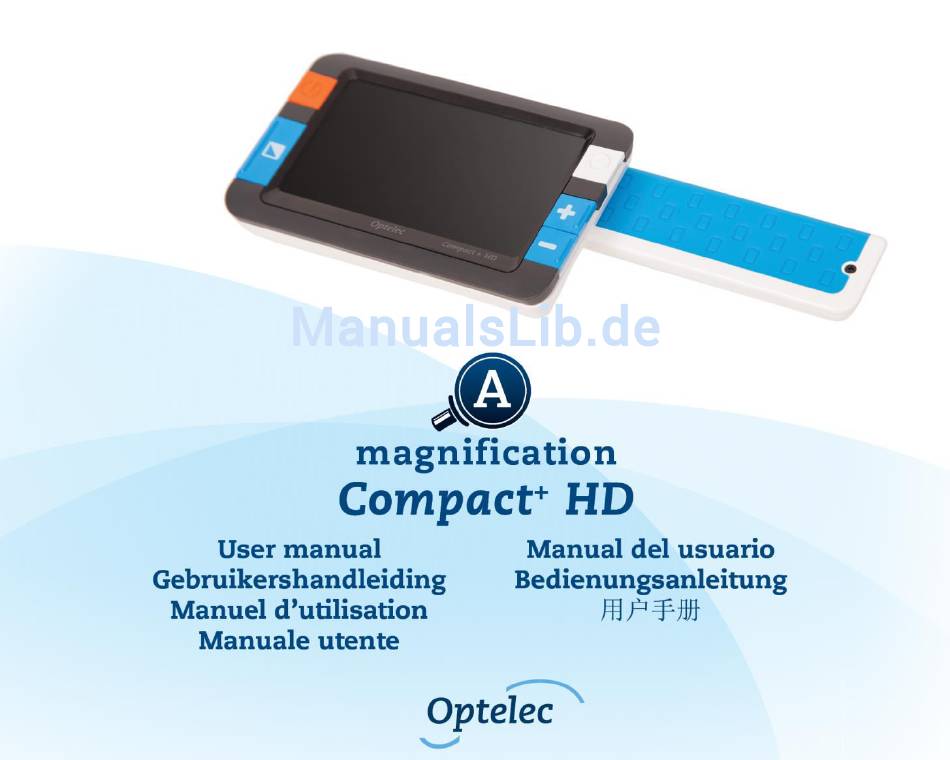

- Seite 2 Optelec Compact Bedienungsanleitung Version 1.0 © 2014 Optelec, the Netherlands Alle Rechte vorbehalten Optelec P.O. Box 399 2990 AJ Barendrecht The Netherlands Telefon: +31 (0)88 678 34 44 E-mail: info@optelec.nl Internet: www.optelec.com Deutsch...
- Seite 3 Wenn Sie Fragen oder Anregungen zur Verwendung des Compact HD haben, kontaktieren Sie bitte Ihren Händler oder die Optelec GmbH. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuches. Ihre Fragen und Anregungen nehmen wir gerne entgegen! Wir wünschen Ihnen viel Freude mit...
- Seite 4 Optelec Compact Über dieses Handbuch Bei Optelec werden Produkte mit deren Funktionen kontinuierlich verbessert. Neue Funktionen könnten deshalb nicht immer aktuell in die mitgelieferten Bedienungsanleitungen eingefügt sein. Bitte informieren Sie sich auf unserer Homepage www.optelec.de im Bereich Kundenservice über neue Versionen Ihrer Bedienungsanleitung.
-
Seite 5: Erste Schritte
Optelec Compact 2. Erste Schritte Diese Grafik zeigt die wichtigsten Elemente des Compact 1. Ein/Aus-Taste Modus-Taste Schnappschusstaste Vergrößerungstaste: Mehr Vergrößerungstaste: Weniger Griff Kamera LED-Beleuchtung Spiegel Der Compact HD ist korrekt vor Ihnen platziert, wenn der Bildschirm nach oben zeigt und sich die orange Ein/Aus-Taste auf der linken Seite des Bildschirmes befindet. -
Seite 6: Reinigung Des Spiegels
Optelec Compact Benutzen des Compact HD Ein- oder Beidhändig Der Compact HD ist ideal zum überprüfen oder anschauen von Dokumenten und hat einen ausklappbaren Griff der Ihnen des Gefühl gibt eine Standardlupe in der Hand zu halten. Drehen Sie einfach den an der Unterseite angebrachten Griff im Uhrzeigersinn heraus und rasten ihn ein. - Seite 7 Optelec Compact 3. Bedientasten Der Compact HD verfügt über folgende Tasten: Modus-Taste Drücken Sie die Modus-Taste an der linken Seite des Bildschirms um den Darstellungsmodus zu wählen. Durch Drücken dieser Taste für 3 Sekunden schaltet sich die Beleuchtung aus. Drücken Sie die + oder – Taste auf der rechten Seite des Vergrößerung...
-
Seite 8: Ein- Und Ausschalten
Optelec Compact Ein/Aus Taste Durch Drücken der kleinen, runden, orangefarbenen Taste auf der linken Seite neben dem Bildschirm für eine Sekunde schalten Sie das Gerät ein oder aus. Die Kamera des Compact HD ist auf der Rückseite des Gerätes angeordnet. -
Seite 9: Auswahl Des Darstellungsmodus
Optelec Compact die + Taste zum Vergrößern oder die – Taste zum Verkleinern. Sie haben die Möglichkeit, die Vergrößerung von 3fach bis 10fach einzustellen. Auswahl des Darstellungsmodus Drücken Sie die Modus-Taste auf der linken Seite des Bildschirms. Sie können nun einen der nachfolgend beschriebenen Darstellungsmodi wählen: Foto-Modus: Darstellung mit Echtfarben der Texte und Fotos Negativ-Modus: Lesen mit hohem Kontrast –... -
Seite 10: Schnappschuss-Funktion
Optelec Compact Schnappschuss-Funktion Die Schnappschuss-Funktion ermöglicht Ihnen, einen Text oder ein Bild vorübergehend zu speichern. Halten oder legen Sie den Compact HD auf den gewünschten Text oder das Bild welches Sie erfassen möchten. Drücken Sie die Schnappschusstaste auf der oberen rechten Seite des Gerätes für die Aufnahme. -
Seite 11: Aufladen Des Akkus
Optelec Compact 4. Aufladen des Akkus Aufladen des Compact Mit im Lieferumfang des Compact HD sind ein Netzteil und vier Netz- teiladapter unterschiedlicher Länder (EU, US, UK und AU). Ein Netzteiladapter ist bereits vormontiert. Zum Aufladen des Compact+ HD, verbinden Sie das Netzteilkabel mit der 5VDC Eingangsbuchse auf der linken Seite des Gerätes. - Seite 12 Optelec Compact Standby und automatisches Ausschalten Der Compact+ HD geht automatisch in den Standby-Modus, wenn innerhalb von zwei Minuten keine Taste gedrückt oder eine Bildveränderung erkannt wurde. Durch Drücken einer beliebigen Taste verlässt das Gerät wieder den Standby-Modus. Nach vier Minuten im Standby-Modus schaltet sich der Compact+ HD automatisch aus.
- Seite 13 Optelec Compact 5. Das Compact HD Menü Anzeige Akku-Status und Firmwareversion. Anzeigen oder löschen von gespeicherten Bildern. Einstellen der Helligkeit Einstellen der Energieoptionen Signaltöne Ein- oder Ausschalten Ändern der 4 Lesefarben Darstellungsmodi Auf Werkseinstellung zurücksetzen Deutsch...
-
Seite 14: Das Menü Aktivieren
Optelec Compact Das Menü aktivieren Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. Navigieren im Menü Drücken Sie die + oder – Taste zum Navigieren zwischen den Menüpunkten. Mit der Modus-Taste auf der linken Seite des Bildschirms aktivieren oder bestätigen Sie den Menüpunkt. -
Seite 15: Menü: Information
Optelec Compact Menü: Information Dieser Menüpunkt zeigt Ihnen den Akkustatus und die aktuelle Firmwareversion Ihres Gerätes an. In diesem Menüpunkt sind Änderungen nicht möglich. Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der –... - Seite 16 Optelec Compact Untermenü Image -> Anzeige: Zum Anzeigen der gespeicherten Bilder: Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. - Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der – Taste nach unten. Wählen Sie den Menüpunkt Images und bestätigen Sie diesen mit dem Betätigen der...
-
Seite 17: Menü: Brightness Helligkeit
Optelec Compact oben und mit der – Taste nach unten. Wählen Sie den Menüpunkt Images und bestätigen Sie diesen mit dem Betätigen der Modus-Taste. Wählen Sie das Menü Delete mit der + oder – Taste. Durch Drücken der Modus-Taste bestätigen Sie Ihre Auswahl. - Seite 18 Optelec Compact Mit der + Taste erhöhen Sie die Helligkeit, mit der – Taste verringern Sie die Helligkeit. Sie haben 5 Stufen zur Auswahl. Die Standardeinstellung ist die Stufe 5. Drücken Sie die Modus-Taste um Ihre Auswahl zu bestätigen. Durch Drücken der Schnappschusstaste oder der + und – Taste gleichzeitig für eine Sekunde verlassen Sie das Menü...
- Seite 19 Optelec Compact Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben, mit der – Taste nach unten. Wählen Sie im Menü die Option Power und aktivieren Sie diesen Menüpunkt durch Drücken der Modus-Taste. Mit der + oder – Taste wählen Sie die Option POWER OFF. Durch Drücken der Modus-Taste bestätigen Sie Ihre Auswahl.
-
Seite 20: Menü: Sound Signalton
Optelec Compact Aktivieren Sie das Menü durch Drücken der + und – Taste gleichzeitig für eine Sekunde. Wählen Sie den Menüpunkt Power. Mit der + oder – Taste bewegen Sie sich durch die Optionen. Durch Drücken der Modus-Taste bestätigen Sie Ihre Auswahl. - Seite 21 Optelec Compact Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der – Taste bewegen Sie sich nach unten. Wählen Sie im Menü die Option Sound und aktivieren Sie diesen Menüpunkt durch Drücken der Modus-Taste.
-
Seite 22: Menu: Reset
Optelec Compact Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der – Taste nach unten. Wählen Sie im Menü die Lesefarbe 1 bis 4. Durch Drücken der Modus-Taste bestätigen Sie Ihre Auswahl. Um eine neue Lesefarbenkombination für die Vorder- und Hintergrund- farbe zu wählen, drücken Sie die + Taste, um sich nach oben und die –... - Seite 23 Optelec Compact Option Reset, und aktivieren Sie diesen Menüpunkt durch Drücken der Modus-Taste. Um das Gerät auf die Werkseinstellungen zurückzusetzen, wählen Sie Yes mit + oder – Taste. Mit der Menüauswahl No bleiben alle vorgenommen Einstellungen erhalten. Mit der Modus-Taste bestätigen Sie Ihre Auswahl.
-
Seite 24: Anhang A: Sicherheitshinweise
Gerät keiner übermäßiger Hitze oder direktem Sonnenlicht aus. Entfernen Sie nicht irgendwelche Teile des Compact+ HD. Kontaktieren Sie den autorisierten Optelec Service in Ihrer Umgebung. Um elektrische Schäden zu vermeiden, halten Sie den Compact+ HD von Flüssigkeiten und Chemikalien fern. -
Seite 25: Anhang B: Technische Informationen
Optelec Compact Anhang B: Technische Informationen 3fach – 10fach Vergrößerung Darstellungsmodi Echtfarbe Foto Modus Hoher Kontrast Weiß auf Schwarz Hoher Kontrast Schwarz auf Weiß Hoher Kontrast Lesefarbe Kombination 1 Hoher Kontrast Lesefarbe Kombination 2 Fokus Auto-Fokus Kontrastverhältnis 500:1 Leuchtstarker Bildschirm rund 550 cd/m2 Bildschirm 10,9 cm (4,3”) TFT... - Seite 26 Optelec Compact Betriebsbedingungen Temperatur +10°C bis +35°C Relative Luftfeuchtigkeit < 70%, Keine Kondensation Höhen bis zu 3000 m Druck 700 - 1060 hPa Lager und Transportbedingungen Temperatur 0°C bis +40°C Relative Luftfeuchtigkeit < 95%, Keine Kondensation Deutsch...
-
Seite 27: Anhang C: Garantiebedingungen
Recht vor, den Compact+ HD zu reparieren oder durch ein ähnliches oder besseres Produkt zu ersetzen. Eine Haftung von Seiten von Optelec oder seinen Vertretern für indirekte oder direkte mittelbare Schäden ist in jedem Fall ausgeschlossen. Die dem ursprünglichen Benutzer zustehenden Rechtsmittel beschränken sich auf den... -
Seite 28: Anhang D: Erklärungen
Optelec Compact Anhang D: Erklärungen WEEE Richtlinie Die WEEE-Richtlinie (Waste Electrical and Electronic Equipment; deutsch: (Elektro- und Elektronikgeräte-Abfall) ist die EG-Richtlinie 2012/19/EU zur Reduktion der zunehmenden Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Die EU-Richtlinie ist im Jahr 2012 in Kraft getreten. - Seite 29 Dieses Produkt stimmt mit der Direktive 2011/65/EU des Europäischen Parlaments und dem Europäischen Rat vom 1. Juli 2011 über die Reduzierung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS-II) überein. EU-Konformitätserklärung Optelec BV Breslau 4 2993 LT Barendrecht __________________________________ (Name und Adresse des Inverkehrbringers) Barendrecht, 01.012015...
- Seite 30 Optelec Compact Hiermit erklären wir in eigener Verantwortung, dass das Produkt Elektronische Leselupe Compact (Gerät,Typ,Bezeichnung) auf das sich diese Erklärung bezieht, eingestuft in die Produktklasse 1, mit den grundlegenden Anforderungen nach Anhang I, den Konformitätsbewertungsverfahren nach Anhang VII und den Klassifizierungskriterien nach Anhang IX, gemäß...
- Seite 31 Optelec Compact Anmerkung Europäische Union Produkte mit der CE-Kennzeichnung stimmen mit der EMV-Richtlinie (2004/108/EC) und der Niederspannungsrichtlinie (2006/95/EC) ausgegeben durch die Kommission der europäischen Gemeinschaft überein. Übereinstimmung mit diesen Richtlinien beinhalten auch die folgenden Standards: C-Tick EN 50081-1 CISPR 22...
- Seite 32 Optelec Compact WARNUNG: Die Benutzung von Zubehörteilen, Netzteilen oder Kabeln, die nicht vom Hersteller als original Ersatz- oder Zubehörteile bestimmt sind, können eine erhöhte Emission oder verringerte Immunität des Compact+ HD zur Folge haben. Dieses Gerät führt die CE and FCC Kennzeichnung Zulassungsbehörde für Kom-munikationsgeräte USA (FCC) :...
- Seite 33 Optelec Compact - Vergrößern Sie den Abstand zwischen dem Compact+ HD und Ihrem Empfangsgerät. - Benutzen Sie eine andere Stromversorgungssteckdose als die, die Ihr Empfangsgerät benutzt. - Ziehen Sie Ihren Händler oder einen elektronischen Fachmann zu Rate. WARNUNG: Sie sind darauf aufmerksam gemacht worden, dass Änderungen oder Modifikationen nicht bei autorisierten Stellen geprüft sind und die...
