  • Seite 7: Einführung

    Wenn Sie Fragen oder Anregungen zur Verwendung des Compact 7 HD haben, kontaktieren Sie bitte Ihren Händler oder die Optelec GmbH. Die Kontaktdaten finden Sie auf der letzten Seite dieses Handbuches. Ihre Fragen und Anregungen nehmen wir gerne entgegen! Wir wünschen Ihnen viel Freude mit Ihrem Compact 7 HD!

  • Seite 8: Über Dieses Handbuch

    Compact 7 HD Über dieses Handbuch Dieses Handbuch wird Sie mit den Eigenschaften und den grundlegenden Funktionen des Compact 7 HD vertraut machen. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Gerät benutzen. Lieferumfang Das finden Sie in der Verpackung des Compact 7 HD: ...

  • Seite 9: Erste Schritte

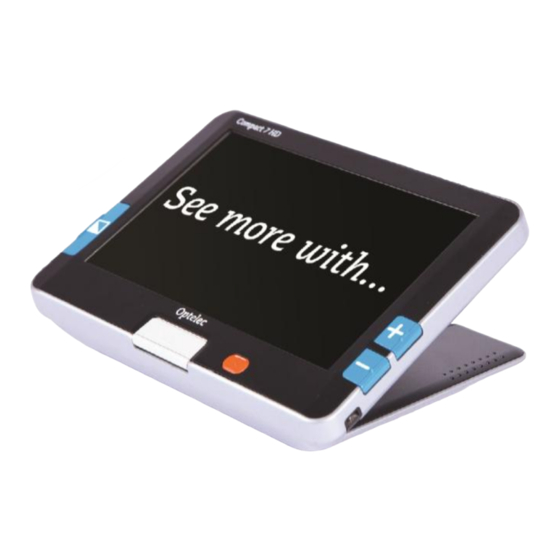

    Compact 7 HD 2. Erste Schritte Der Compact 7 HD ist korrekt vor Ihnen platziert, wenn der Bildschirm nach oben zeigt und die große weiße Taste sowie die orange farbene Taste zum Ein- und Ausschalten sich unterhalb des Bildschirms befindet.

  • Seite 10: Benutzen Des Compact 7 Hd Geschlossen Oder Geöffnet

    Gerät auf den gewünschten Text oder das Bild (die Kamera befindet sich auf der Rückseite des Compact 7 HD). Der Compact 7 HD mit geschlossenem Bildschirm zum Lesen aus der Distanz oder zum schnellen Aufnehmen von Objekten oder Dokumenten. Compact 7 HD closed...
  • Seite 11 Ihnen dank des integrierten Leseständers auch das Lesen von längeren Texten. Zum Öffnen des Gerätes gehen Sie wie folgt vor: Platzieren Sie den Compact 7 HD vor sich, so dass der Bildschirm nach oben zeigt und die große weiße Taste sowie der orange farbene Ein-/Ausschalter unter dem Bildschirm zu sehen sind.

  • Seite 12: Reinigung Der Kameralinse Und Des Spiegels

    Optelec Compact 7 HD Reinigung der Kameralinse und des Spiegels Für ein einwandfreies Bild empfehlen wir, die Kameralinse und den Spiegel der indirekten Beleuchtung regelmäßig zu reinigen. Durch eine verschmutzte Kameralinse können unscharfe Bilder entstehen. Außerdem kann Verschmutzung dazu führen, dass der Autofokus die Entfernungseinstellung nicht richtig ausführt.

  • Seite 13: Astenbelegung

    Optelec Compact 7 HD Tastenbelegung Der Compact 7 HD verfügt über folgende Tasten: Der Compact 7 HD öffnet sich durch Drücken der weißen Taste in Öffnen der Mitte unter dem Bildschirm. Modus-Taste Drücken Sie die Modus-Taste an der linken Seite des Bildschirms um den Darstellungsmodus zu wählen.

  • Seite 14: Compact 7 Hd Ein- Und Ausschalten

    Compact 7 HD ein- und ausschalten Bevor Sie den Compact 7 HD das erste Mal einschalten, muss das Gerät geladen werden. Nach dem Aufladen drücken Sie die orangefarbene, ovale Ein/Aus-Taste rechts neben der silbernen Öffnen-Taste für eine Sekunde. Das Gerät startet in dem zuletzt gewählten Modus.

  • Seite 15: Einstellen Der Vergrößerung

    Durch nochmaliges Drücken der orangefarbenen Taste für eine Sekunde schalten Sie den Compact 7 HD wieder aus. Wenn Sie den Compact 7 HD einschalten, dauert es ca. 3 Sekunden, bis ein Bild auf dem Bildschrim erscheint. Sie können das Gerät auch wie bereits beschrieben durch Aufstellen des Bildschirmes einschalten (Standardeinstellung).

  • Seite 16: Auswahl Des Darstellungsmodus

    Optelec Compact 7 HD Hinweis! In der kleinsten, 2fachen Vergrößerung erscheinen die Textlinien in einer Rundung. Dies wird meist bei sehr kleinen Texten sichtbar. Dieser “Fischaugen” Effekt entsteht durch das Ultra-Weitwinkel Objektiv. “Fischaugen” Effekt in 2facher Vergrößerung Auswahl des Darstellungsmodus Drücken Sie die Modus-Taste auf der linken Seite des Bildschrims.

  • Seite 17: Schnappschuss-Funktion

    Die Schnappschuss-Funktion ermöglicht Ihnen, einen Text oder ein Bild vorübergehend zu speichern. Halten oder legen Sie den Compact 7 HD auf den gewünschten Text oder das Bild. Drücken und halten Sie die Schnappschuss-Taste, die sich oberhalb auf der rechten Seite des Bildschirms befindet.
  • Seite 18 Nun können Sie ein neues Bild vorübergehend speichern. Hinweis! Wenn Sie die Schnappschuss-Taste vor Ertönen der zwei Signaltöne loslassen, speichert der Compact 7 HD kein Bild. Das Gerät geht zurück in die zuletzt verwendete Vergrößerungsstufe und den zuletzt verwendeten Darstellungsmodus.

  • Seite 19: Aufladen Des Akkus

    Netzteilkabel aus dem Compact 7 HD heraus und versuchen Sie das Aufladen durch erneutes Einstecken des Kabels noch einmal. Das Aufladen des Compact 7 HD Akku dauert ca. 3,5 Stunden. Ein vollgeladener Compact 7 HD kann durchschnittlich 4,5 Stunden in Betrieb genommen werden, abhängig von den Energie-Einstellungen.

  • Seite 20: Standby Und Automatisches Ausschalten

    Compact 7 HD Standby und automatisches Ausschalten Der Compact 7 HD geht automatisch in den Standby-Modus, wenn innerhalb von zwei Minuten keine Taste gedrückt oder eine Bildveränderung erkannt wurde. Durch Drücken einer beliebigen Taste verlässt das Gerät wieder den Standby-Modus. Nach vier Minuten im Standby-Modus schaltet sich der Compact 7 HD automatisch aus.

  • Seite 21: Das Compact 7 Hd Menü

    Optelec Compact 7 HD 4. Das Compact 7 HD Menü Anzeige Akku-Status und Firmwareversion Einstellen der Helligkeit Einstellen der Energieoptionen Signaltöne Ein- oder Ausschalten Aktivieren oder Deaktivieren der Objektbeleuchtung Ändern der 4 Lesefarben Darstellungsmodi Auf Werkseinstellung zurücksetzen Deutsch Seite 19...

  • Seite 22: Ds Menü Aktivieren

    Optelec Compact 7 HD Ds Menü aktivieren Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. Navigieren im Menü Drücken Sie die + oder – Taste zum Navigieren zwischen den Menüpunkten. Mit der Modus-Taste auf der linken Seite des Bildschirms aktivieren oder bestätigen Sie den Menüpunkt.

  • Seite 23: Menü: Information

    Optelec Compact 7 HD Menü: Information Dieser Menüpunkt zeigt Ihnen den Akkustatus und die aktuelle Firmwareversion Ihres Gerätes an. In diesem Menüpunkt sind Änderungen nicht möglich. Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde.

  • Seite 24: Menü: Brightness  Helligkeit

    Optelec Compact 7 HD Menü: Brightness  Helligkeit Mit diesem Menüpunkt können Sie die Helligkeit auf Ihrem Bildschirm einstellen. Um das Menü aufzurufen, drücken Sie die + und – Taste gleichzeitig für eine Sekunde. Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der –...

  • Seite 25: Enü : Power  Ein - Und Ausschalten

    Menü: Power  Ein-und Ausschalten Dieser Menüpunkt hat vier Untermenüs: Standby Einstellen der Zeit, bis der Compact 7 HD in den Standby-Modus schaltet um Energie zu sparen. Drücken Sie eine beliebige Taste, und das Gerät verlässt den Standby-Modus. Die Standardein- standby stellung der Standby-Zeit beträgt 2 Minuten.
  • Seite 26 Compact 7 HD mit Aufstellen des Bildschirms open eingeschaltet. Schließen Aktivieren oder deaktivieren der automatischen Ausschaltung des Compact 7 HD mittels Schließen des Bildschirms. In der Standardeinstellung wird der Compact 7 HD mit dem Schließen des Bildschirms close ausgeschaltet. Deutsch Seite 24...
  • Seite 27 Compact 7 HD Untermenü STANDBY Die Standardeinstellung der Standby-Zeit beträgt 2 Minuten. So stellen Sie die Standby-Zeit des Compact 7 HD ein: Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und –Taste für eine Sekunde. Wählen Sie den Menüpunkt “Power“. Mit der + oder – Taste bewegen Sie sich durch die Optionen.
  • Seite 28 Mit der Modus-Taste bestätigen Sie und verlassen damit das Menü. Untermenü ÖFFNEN Automatisches Einschalten des Compact 7 HD durch Öffnen: Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde. Mit der + Taste bewegen Sie sich innerhalb des Menüs nach oben und mit der –...
  • Seite 29 Optelec Compact 7 HD Untermenü SCHLIESSEN So aktivieren oder deaktivieren Sie das automatische Ausschalten des Compact 7 HD mit Schließen des Gerätes bzw. des Bildschirms: Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 30: Enü : Sound  Signalton

    Optelec Compact 7 HD Menü: Sound  Signalton In diesem Menüpunkt können Sie den Signalton aktivieren oder deaktivieren. In der Standardeinstellung ist der Signalton aktiviert. Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 31: Enü : Light  Objektbeleuchtung

    Optelec Compact 7 HD Menü: Light  Objektbeleuchtung In diesem Menüpunkt können Sie die Objektbeleuchtung für das Lesen aus der Distanz aktivieren oder deaktivieren. Die Objektbeleuchtung befindet sich rechts und links neben der Kamera. In der Standardeinstellung ist die Objektbeleuchtung aktiviert.

  • Seite 32: Enü : Color  Farbe

    Optelec Compact 7 HD Menü: Color  Farbe Der Compact 7 HD verfügt über vier kontrastverstärkte Lesefarbenmodi. Für jeden sind verschiedene Vorder- und Hintergrundfarben wählbar. Drei dieser Modi können deaktiviert werden, wenn nur eine Lesefarbe benötigt wird. Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 33: Enü : Reset  Zurücksetzen

    Optelec Compact 7 HD Menü: Reset  Zurücksetzen Der Compact 7 HD kann auf die Werkseinstellungen zurückgesetzt werden. Alle Einstellungen, die Sie vorgenommen haben, werden auf die Werkseinstellungen zurückgesetzt. Aktivieren Sie das Menü durch gleichzeitiges Drücken der + und – Taste für eine Sekunde.

  • Seite 34: Anhang A: Sicherheitshinweise

    Compact 7 HD Anhang A: Sicherheitshinweise  Um die Brandgefahr des Compact 7 HD gering zu halten, setzen Sie das Gerät keiner übermässiger Hitze oder direktem Sonnenlicht aus.  Entfernen Sie nicht irgendwelche Teile des Compact 7 HD. Kontaktieren Sie den autorisierten Optelec Service in Ihrer Umgebung.

  • Seite 35: Anhang B: Technische Informationen

    Optelec Compact 7 HD Anhang B: Technische Informationen Vergrößerung 2- bis 24fach Darstellungsmodi Darstellungsmodi Echtfarbe Foto Modus Hoher Kontrast Weiß auf Schwarz Hoher Kontrast Schwarz auf Weiß Hoher Kontrast Lesefarbe Kombination 1 Hoher Kontrast Lesefarbe Kombination 2 Fokus Auto-Fokus Kontrastverhältnis...
  • Seite 36 Optelec Compact 7 HD Betriebsbedingungen Temperatur +10°C bis +35°C Relative Luftfeuchtigkeit < 70%, Keine Kondensation Lager und Transportbedingungen Temperatur +10°C bis +40°C Relative Luftfeuchtigkeit < 95%, Keine Kondensation Deutsch Seite 34...

  • Seite 37: Anhang C: Garantiebedingungen

    Die Garantie ist nicht übertragbar und gilt nicht für Gruppen, Mehrfach-Anwender oder Agenturen. Der Compact 7 HD wurde für Endkunden bzw. Einzelpersonen zur Verwendung zu Hause oder unterwegs konzipiert. Optelec behält sich das Recht vor, den Compact 7 HD zu reparieren oder durch ein ähnliches oder besseres Produkt zu ersetzen.
  • Seite 38 Optelec Compact 7 HD RoHS Übereinstimmung Dieses Produkt stimmt mit der Direktive 2002/95/EC des Europäischen Parlaments und dem Europäischen Rat vom 27. Januar 2003 über die Reduzierung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS) überein. Anmerkung Europäische Union Produkte mit der CE-Kennzeichnung stimmen mit der EMV-Richtlinie (2004/108/EC) und der...
  • Seite 39 Zubehörteile bestimmt sind, können lung und kann bei unsachgemäßer Be- eine erhöhte Emission oder verringerte handlung oder beim Einsatz nicht vom Immunität des Compact 7 HD zur Folge Hersteller zugelassener Zubehör- und haben. Ersatzteile einen Einfluss auf Umfeld oder...
  • Seite 40 Optelec Compact 7 HD Benutzen Sie eine andere derer, die einen unerwünschten Stromversorgungssteckdose als Effekt im Betrieb erzeugen. die, die Ihr Empfangsgerät benutzt. Ziehen Sie Ihren Händler oder WARNUNG! Es besteht ein Explosions- einen elektronischen Fachmann zu risiko, falls der Akku gegen einen falschen Rate.

  • Seite 41: Optelec Offices Worldwide
