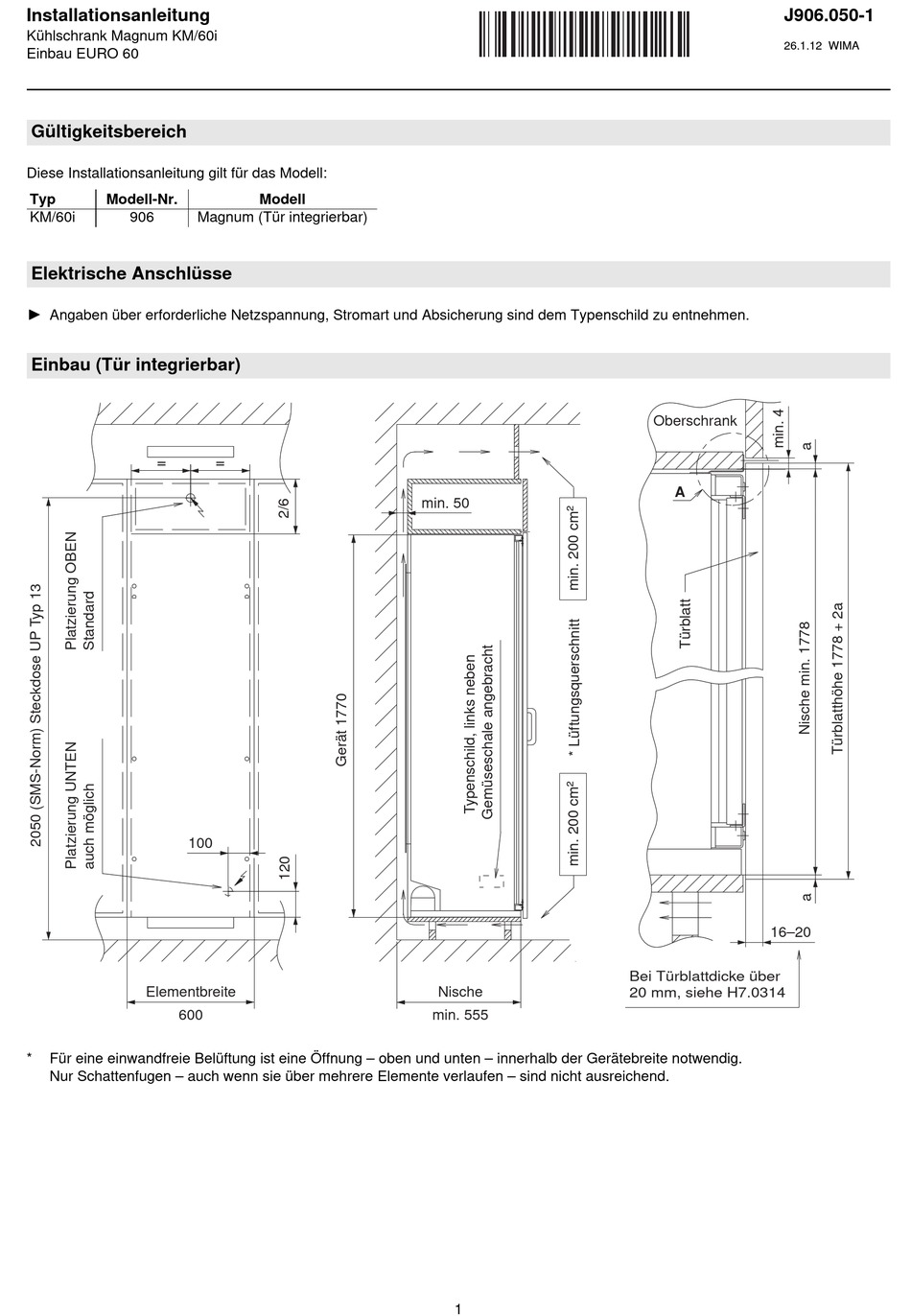

Installationsanleitung

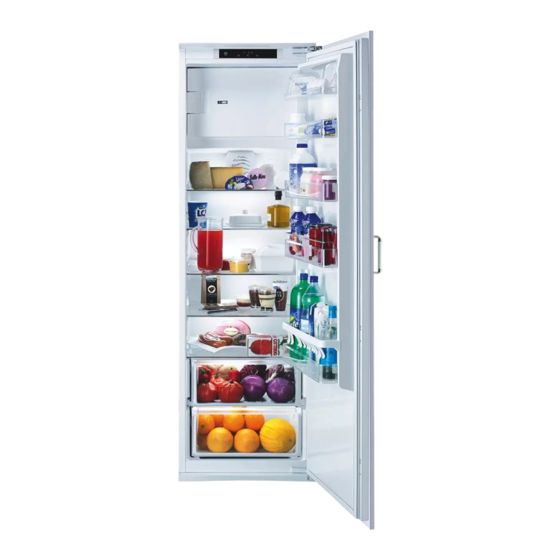

Kühlschrank Magnum KM/60i
Einbau EURO 60
Gültigkeitsbereich
Diese Installationsanleitung gilt für das Modell:
Typ
Modell-Nr.
KM/60i
906
Magnum (Tür integrierbar)
Elektrische Anschlüsse
A
Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen.
Einbau (Tür integrierbar)
=
100
Elementbreite
600
*
Für eine einwandfreie Belüftung ist eine Öffnung – oben und unten – innerhalb der Gerätebreite notwendig.
Nur Schattenfugen – auch wenn sie über mehrere Elemente verlaufen – sind nicht ausreichend.
Modell
=
min. 50
Nische
min. 555
1
J906.050-1
26.1.12 WIMA
Oberschrank
A
16–20
Bei Türblattdicke über
20 mm, siehe H7.0314

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für V-ZUG Magnum KM/60i

Inhaltszusammenfassung für V-ZUG Magnum KM/60i

  • Seite 1 Installationsanleitung J906.050-1 Kühlschrank Magnum KM/60i 26.1.12 WIMA Einbau EURO 60 Gültigkeitsbereich Diese Installationsanleitung gilt für das Modell: Modell-Nr. Modell KM/60i Magnum (Tür integrierbar) Elektrische Anschlüsse Angaben über erforderliche Netzspannung, Stromart und Absicherung sind dem Typenschild zu entnehmen. Einbau (Tür integrierbar) Oberschrank min.

  • Seite 2: Installation

    Installationsanleitung J906.050-1 Kühlschrank Magnum KM/60i 26.1.12 WIMA Einbau EURO 60 Detail A Nische Gerät Spalt 11 Spalt 1–11 Türblattgewicht: max. 30 kg Türblattbreite max. 595 Installation Die Türöffnung kann von rechts nach links gewechselt werden, solange das Gerät nicht in der Nische steht.

  • Seite 3: Notice D'installation

    Notice d’installation J906.050-1 Réfrigérateur Magnum KM/60i 26.1.12 WIMA Encastrement EURO 60 Domaine de validité Cette notice d’installation est valable pour le modèle: Type No de modèle Modèle KM/60i Magnum (porte intégrée) Raccordements électriques Les indications sur la tension de secteur nécessaire, le type de courant et les fusibles figurent sur la plaque signalétique.
  • Seite 4 Notice d’installation J906.050-1 Réfrigérateur Magnum KM/60i 26.1.12 WIMA Encastrement EURO 60 Détail A Niche Appareil Fente 11 Fente 1–11 Poids du panneau: max. 30 kg Largeur du panneau max. 595 Installation Le sens d’ouverture de la porte peut être changé, tant que l’appareil ne se trouve pas dans la niche.

  • Seite 5: Istruzioni D'installazione

    Istruzioni d’installazione J906.050-1 Frigorifero Magnum KM/60i 26.1.12 WIMA Incasso EURO 60 Campo di validità Queste istruzioni d’installazione riguardano il modello: Tipo Modello n. Modello KM/60i Magnum (porta integrata) Raccordi elettrici Informazioni sulla necessaria tensione di rete, tipo di corrente e protezione si apprendo no dalla targhetta dei dati Incasso (porta integrata) Armadio sup.
  • Seite 6 Istruzioni d’installazione J906.050-1 Frigorifero Magnum KM/60i 26.1.12 WIMA Incasso EURO 60 Dettaglio A Nicchia Apparecchio Fenditura 11 Fenditura 1–11 Peso di panello: max. 30 kg Larghezza di pannello max. 595 Installazione La battuta della porta può essere invertita da destra a sinistra, però solo finché l’apparecchio non è nella nicchia.

  • Seite 7: Installation Instructions

    Installation instructions J906.050-1 Magnum KM/60i Refrigerator 26.1.12 WIMA Built-in EURO 60 Validity These installation instructions apply to the model: Type Model no. Model KM/60i Magnum (integratable door) Electrical connections Information on the necessary mains voltage, type of current and fuse protection can be taken from the identification plate.
  • Seite 8 Installation instructions J906.050-1 Magnum KM/60i Refrigerator 26.1.12 WIMA Built-in EURO 60 Detail A Niche Appliance Gap 1–11 Gap 11 Weight of door panel: max. 30 kg Width of door panel: max. 595 Installation The door opening can be changed from right to left up until the point when the appliance is installed in the niche.
