Dräger X-dock
Kalibrierung und Funktionsprüfung

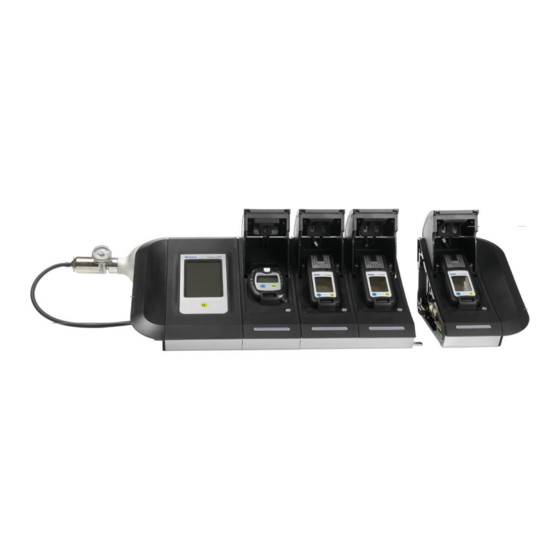

Die Dräger X-dock
®
-Serie gibt Ihnen die volle Kontrolle über Ihre
tragbaren Dräger Gasmessgeräte. Automatische Begasungstests und
Kalibrierungen bei verringertem Prüfgasverbrauch und kurzer Testdauer
sparen Zeit und Geld. Dank umfangreicher Dokumentationen und
Auswertungen behalten Sie den Überblick.
3 (6300) oder 6 (6600)
Prüfgaseingänge,
zusätzlich Frischluft
USB- und Netzwerkanschlüsse
®
5300/6300/6600
X-dock® 5300
X-dock® 6x00: bis max. 10 Module (X-am® 125 (+) oder Pac®)
X-am® 125 / X-am® 125+
(Ladefunktion) oder
Pac® Modul
Gesamte
Verschlauchung
und elektrische
Verbindung
innenliegend
Werbung
Verwandte Anleitungen für Dräger X-dock 5300
Inhaltszusammenfassung für Dräger X-dock 5300
- Seite 1 Dräger X-dock ® 5300/6300/6600 Kalibrierung und Funktionsprüfung Die Dräger X-dock ® -Serie gibt Ihnen die volle Kontrolle über Ihre tragbaren Dräger Gasmessgeräte. Automatische Begasungstests und Kalibrierungen bei verringertem Prüfgasverbrauch und kurzer Testdauer sparen Zeit und Geld. Dank umfangreicher Dokumentationen und Auswertungen behalten Sie den Überblick.
- Seite 2 02 | Dräger X-dock ® 5300/6300/6600 Produktvorteile Vielseitig wie Ihre Anforderungen Die X-dock gibt es in verschiedenen Varianten. Die X-dock 5300 umfasst einen Master inklusive ein Modul für ein Gasmessgerät der Dräger X-am ® 1/2/5x00 oder Dräger Pac ® -Familie. Sie ist sofort einsatzbereit. Die Varianten X-dock 6300 und 6600 können Sie frei konfigurieren.
- Seite 3 Dräger X-dock ® 5300/6300/6600 | 03 Produktvorteile Ergebnisse im Überblick Die zusätzliche Software ›X-dock Manager‹ bietet Ihnen noch mehr Komfort: Sie wertet die Daten des Kalibriersystems und der Gasmessgeräte detailliert aus und bereitet sie in unterschiedlichen Grafiken und Statistiken auf – so sehen Sie alle Ergebnisse auf einen Blick. Alle angeschlossenen X-dock-Anlagen können in einem Netzwerk verbunden werden.
-
Seite 4: Systemkomponenten
04 | Dräger X-dock ® 5300/6300/6600 Systemkomponenten X-dock 5300 X-am 125 X-dock Master inklusive X-am 125 Modul und Netzteil. 3 Prüfgasanschlüsse. Limitiert auf ein Modul X-dock 5300 Pac X-dock Master inklusive Pac Modul und Netzteil. 3 Prüfgasanschlüsse. Limitiert auf ein Modul X-dock 6300 Master 3 Prüfgasanschlüsse. - Seite 5 Dräger X-dock ® 5300/6300/6600 | 05 Systemkomponenten X-dock Module X-am 125 Unterstützt Geräte der Dräger X-am 1/2/5x00 Serie X-dock Module Pac Unterstützt Geräte der Dräger PAC-Serie X-dock Manager Standard (Initiallizenz) Der X-dock Manager Basic verwaltet Geräte, Anwender und Stationen, zeigt dokumentierte Testergebnisse und gibt einen Überblick über die Gasmessflotte.
- Seite 6 06 | Dräger X-dock ® 5300/6300/6600 Systemkomponenten Druckminderer 0,5 bar zum Anschluss an die Prüfgasflasche Kfz-Adapter 12V Zu Stromversorgung z.B. im Auto Zubehör Wandhalterung Komfort mit einstellbarer Kippwinkel Einfache Befestigungsmöglichkeit durch Montage an einer handelsüblichen Hutschiene oder mittels Schrauben direkt an der Wand.
-
Seite 7: Verwandte Produkte
Dräger X-dock ® 5300/6300/6600 | 07 Zubehör Prüfgasflaschenhalterung (Tischvariante) Zur Befestigung der Prüfgasflasche an der X-dock Station Verwandte Produkte Dräger Bump-Test-Station Einfache Durchführung von Funktionstests vor Ort. Dräger E-Cal Einfach, schnell und professionell - mit der Dräger E-Cal steht Ihnen das optimale Gerätemanagement zur Verfügung. -
Seite 8: Technische Daten
08 | Dräger X-dock ® 5300/6300/6600 Technische Daten Dräger X-dock ® 5300/6300/6600 ® ® ® ® X-dock Master X-dock Module Pac X-dock Module X-dock Module X-am 125 X-am ® 125+ Gewicht ca. 1500 g ca. 900 g ca. 920 g ca. - Seite 9 Dräger X-dock ® 5300/6300/6600 | 09 Bestellinformationen X-dock ® Manager Dräger X-dock ® Manager Standard 83 21 860 Dräger X-dock ® Manager Professionell Standard Funktionen zzgl. Geräteausgabe 83 21 870 und - rücknahme und Berichts-Zentrale Zusätzliche Lizenz für Dräger X-dock ®...
- Seite 10 10 | Dräger X-dock ® 5300/6300/6600 Notizen UNTERNEHMENSZENTRALE NIEDERLASSUNGEN / REGION SÜD REGION WEST* Drägerwerk AG & Co. KGaA Dräger Safety AG & Co. KGaA Dräger Safety AG & Co. KGaA DRÄGER SERVICE* Moislinger Allee 53–55 Vor dem Lauch 9 Kreuzberger Ring 7b REGION NORD 23558 Lübeck, Deutschland...
