ist das Kabel innerhalb eines Abstands von ca. 3 m vom
Anschluss beschädigt,
•
liegt eine Verbindung zwischen Glasfasern verschiedener
Typen vor,
•
weist die Glasfaser einen fehlerhaften Spleiß oder eine
starke Biegung auf.
Vorlauffaser
Hinweis: Verwenden Sie stets
Testkabel mit Spezifikationen
gemäß GR-326-CORE und mit
UPC-Anschlüssen.

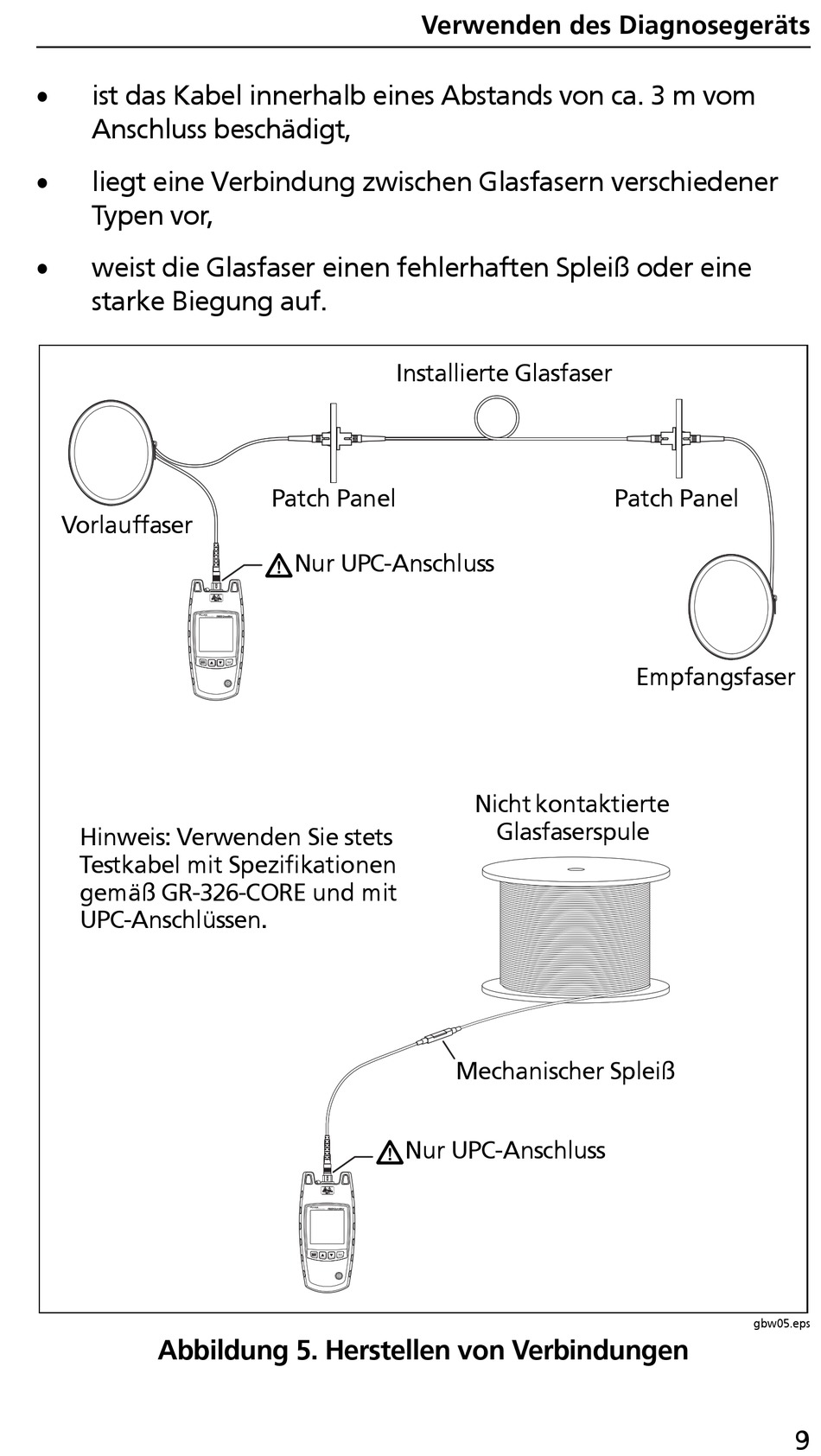

Abbildung 5. Herstellen von Verbindungen
Installierte Glasfaser
Patch Panel
WNur UPC-Anschluss
WNur UPC-Anschluss
Verwenden des Diagnosegeräts
Nicht kontaktierte
Glasfaserspule
Mechanischer Spleiß
Patch Panel
Empfangsfaser
gbw05.eps
9
