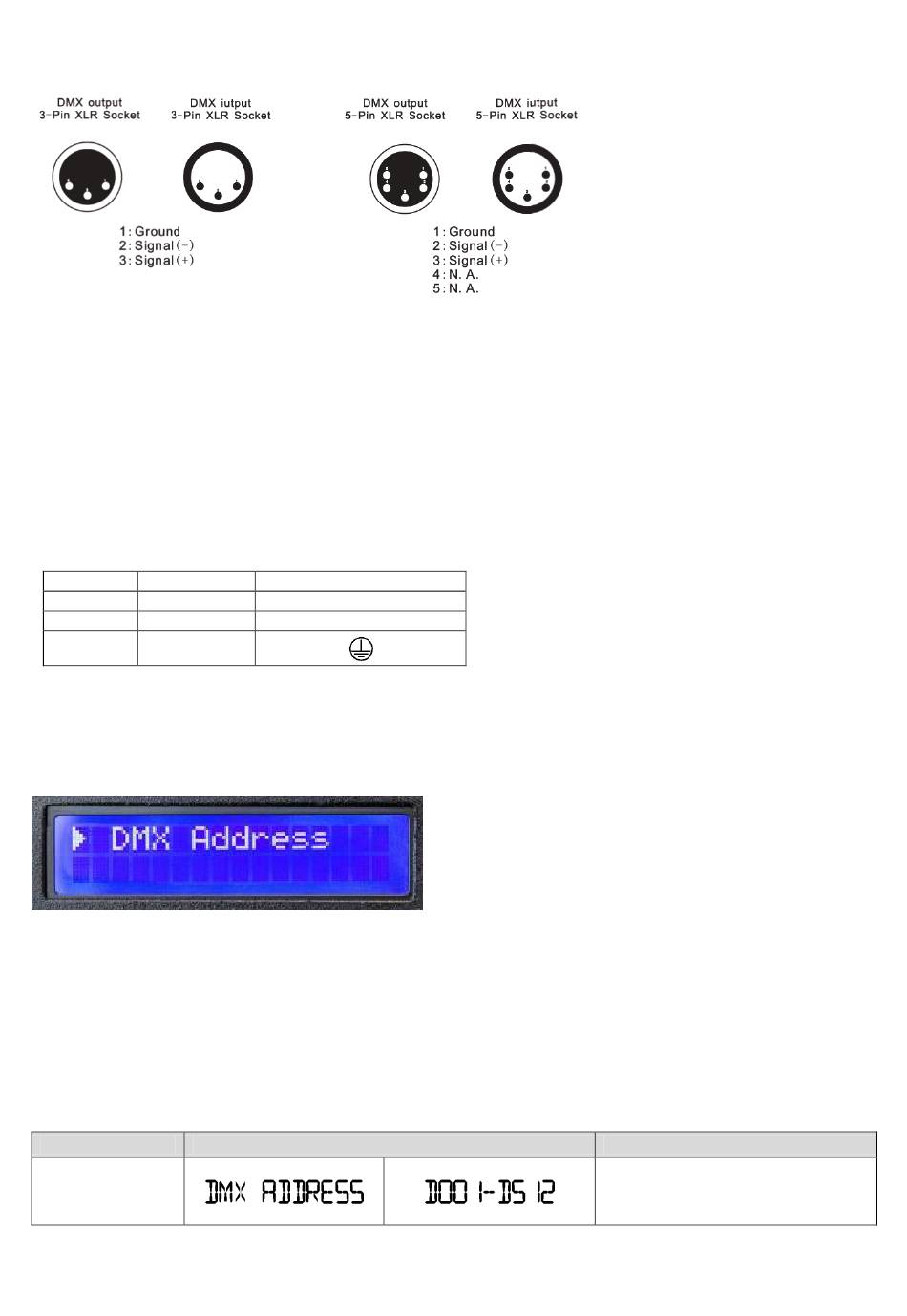

DMX-Anschlüsse.
Eine XLR-Buchse dient als DMX-Ausgang, ein XLR-Stecker dient als DMX-Eingang.
3-Poliger XLR- Steckverbinder:
Pin Funktion:
1. Masse (Abschirmung)
2. DMX-
3. DMX+
Anschluss ans Netz.
Schließen Sie das Gerät über den Netzstecker ans Netz an
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!

3.2 LCD-Display 2x 16 Zeichen mit 4-Tasten Bedienung:

MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Die „LEDBARFX103" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt
werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.
Sie können folgende Modi und Funktionen einstellen:
Modus
DMX
5-poliger XLR-Steckverbinder:
Pin Funktion:
1. Masse (Abschirmung)
2. DMX-
3. DMX+
4. frei, oder 2. Verbindung (2. Link, optional) DMX-
5. frei, oder 2. Verbindung (2. Link, optional) DMX+
International
L
N
Menü
6
Beschreibung
DMX Startadresse einstellen.
