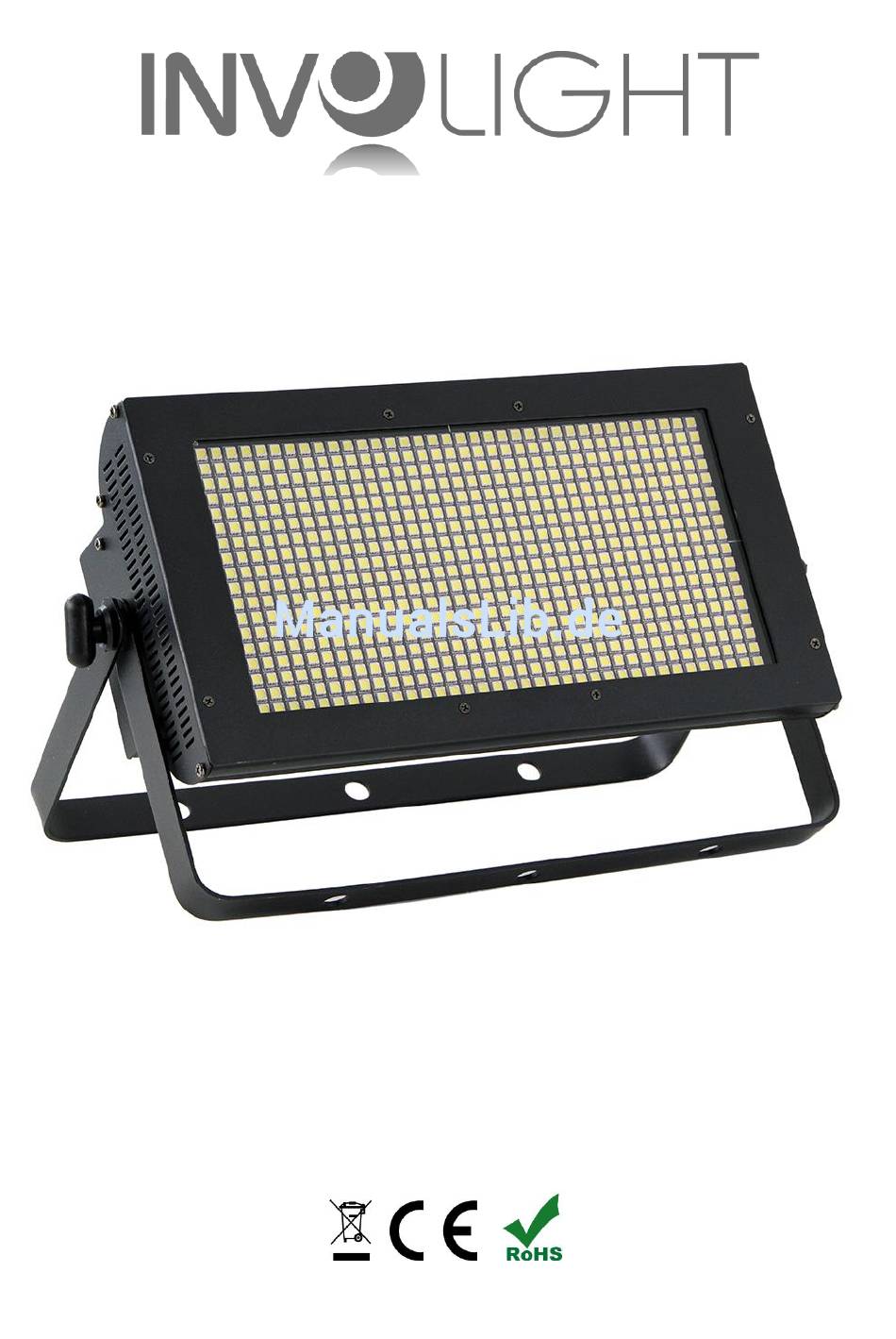

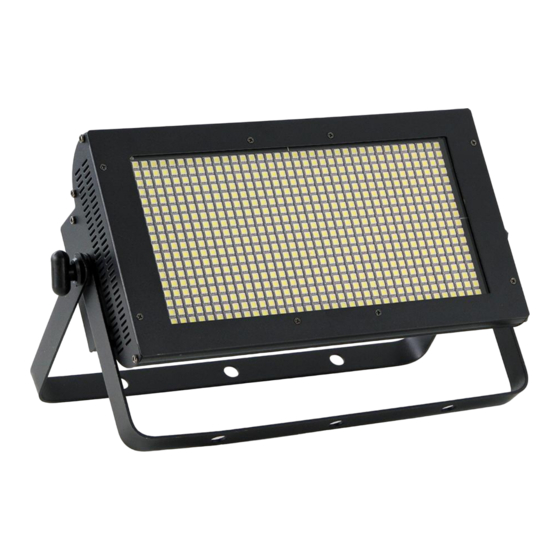

- Seite 1 Bedienungsanleitung LEDSTROB500 L ED Strobe 648 x 0,2W SMD5050 LED Stand: August 2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Bedienung: ........................5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Stroboskops mit modernster Technik. Damit Ihnen Ihr „LEDSTROB500“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:... -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
Umständen, die Installation selbst durchzuführen, wenn Sie nicht über eine entsprechende Qualifikation verfügen. Beauftragen Sie stattdessen einen professionellen Installateur. Eine unsachgemäße Installation kann zu Verletzungen führen und/oder in einer Beschädigung von Eigentum resultieren. Lieferumfang: 1x „LEDSTROB500“, 2x Befestigungsbügel, 2x Schrauben für Bügel, 1x Kaltgeräte Netzstromkabel, Bedienungsanleitung in Deutsch. -
Seite 6: Teil 3: Funktionen
Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen über 4 Kanäle gesteuert. Sie können den „LEDSTROB500“ mit jedem handelsüblichen DMX- Controller steuern. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
3.2 Betriebsarten und Einstellung des On-Board Menüs: Der„LEDSTROB500“verfügtüberverschiedeneBetriebsarten, die allesamt über das On-Board Menü eingestellt werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Durch wiederholtes Drücken der MENU Taste können Sie die verschiedenen Menüpunkte (11 Stück) aufrufen. Die ersten beiden Stellen des Displays zeigen an, welcher Menüpunkt gerade angewählt ist. -
Seite 8: Verbindungeninderbetriebsart„Dmx
DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb: Der „LEDSTROB500“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LEDSTROB500“vomControllerundrufenSiedasvorprogrammierte Programm auf. -
Seite 9: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 10: Teil 6: Technische Daten
Teil 6: Technische Daten: LEDSTROB500 MODELLBEZEICHNUNG: Produktart: LED Stroboskop Farbspektrum: weiß LED Anzahl: LED Typ: SMD 5050 DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 4 Kanäle DMX Funktionen: Dimmer, Strobe, Musiksteuerung, AUTO-Programme Standalone Funktionen: AUTO-Programme, Musiksteuerung, Master/Slave-Betrieb... - Seite 11 Bezeichnung Menge Teile Nr. Hauptgehäuse 311011008 Frontdeckel 311006056 Seitenabdeckung 311008052 Radiator 322007031 Schutzglas 303027003 Seitenabdeckung 311008053 Innerer Bügel 316001071 Lüfter Halterung 314013001 Aluminium Deckel 205003060 Schaltnetzteil 204001035 Hauptplatine 205001117 Display 205004015 Lüfter 301701035 IEC Netzstrom Buchse mit Sicherungshalter 301923002 XLR Anschluss Panel 301904072 Bügelschrauben 306020021...
-
Seite 12: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 13 LEDSTROB500 Bestellnummer: A-000000-00539 www.destilan-deutschland.de...
