Installation
B Der Öffnungsdruck (Ansprechdruck) des Sicherheits-
ventils darf den zulässigen Betriebsdruck des Spei-
chers nicht überschreiten (
Kapitel 2.5 „Technische Daten").
B Hinweisschild mit folgender Beschriftung am Sicher-
heitsventil anbringen:
„Abblaseleitung nicht verschließen. Während der
Beheizung kann aus Sicherheitsgründen Wasser aus-
treten."
B Querschnitt der Abblaseleitung so auslegen, dass er
mindestens dem Austrittsquerschnitt des Sicherheits-
ventils entspricht.
Nenninhalt des
Anschluss-
Wasserraumes
durchmesser
mindestens
DN20
über 200 - 1000
DN25
über 1000 - 5000
Tab. 3
Dimensionierung der Abblaseleitung
B Betriebsbereitschaft des Sicherheitsventils von Zeit
zu Zeit durch Anlüften prüfen.
3.5
Warmwasser-Temperaturfühler mon-
tieren
Zur Regelung der Warmwassertemperatur ist ein Warm-
wassertemperatur-Fühler (Lieferumfang) in der Mess-
stelle M (
Bild 2, Seite 5) zu montieren.
Der Warmwasser-Temperaturfühler ist verpolungssi-
cher.
B Warmwasser-Temperaturfühler [5] aus dem Lieferum-
fang des Regelgerätes oder des Speicher-Anschluss-
Sets (Zubehör) entnehmen.
B Fühlerpaket bis zum Anschlag in die Tauchhülse [2]
einschieben. Dabei schiebt sich die Kunststoff-
Spirale [1] automatisch zurück. Sie wird nach der
Montage nicht mehr benötigt.
Die Ausgleichsfeder [6] sichert die Temperaturüber-
tragung zwischen Tauchhülse [2] und Warmwasser-
Temperaturfühler [5].
Achten Sie darauf, dass die Fühlerfläche auf
der gesamten Länge Kontakt zur Tauchhül-
senfläche hat.
10
Typschild oder
Maximale
Beheizungs-
leistung
l
kW
150
250

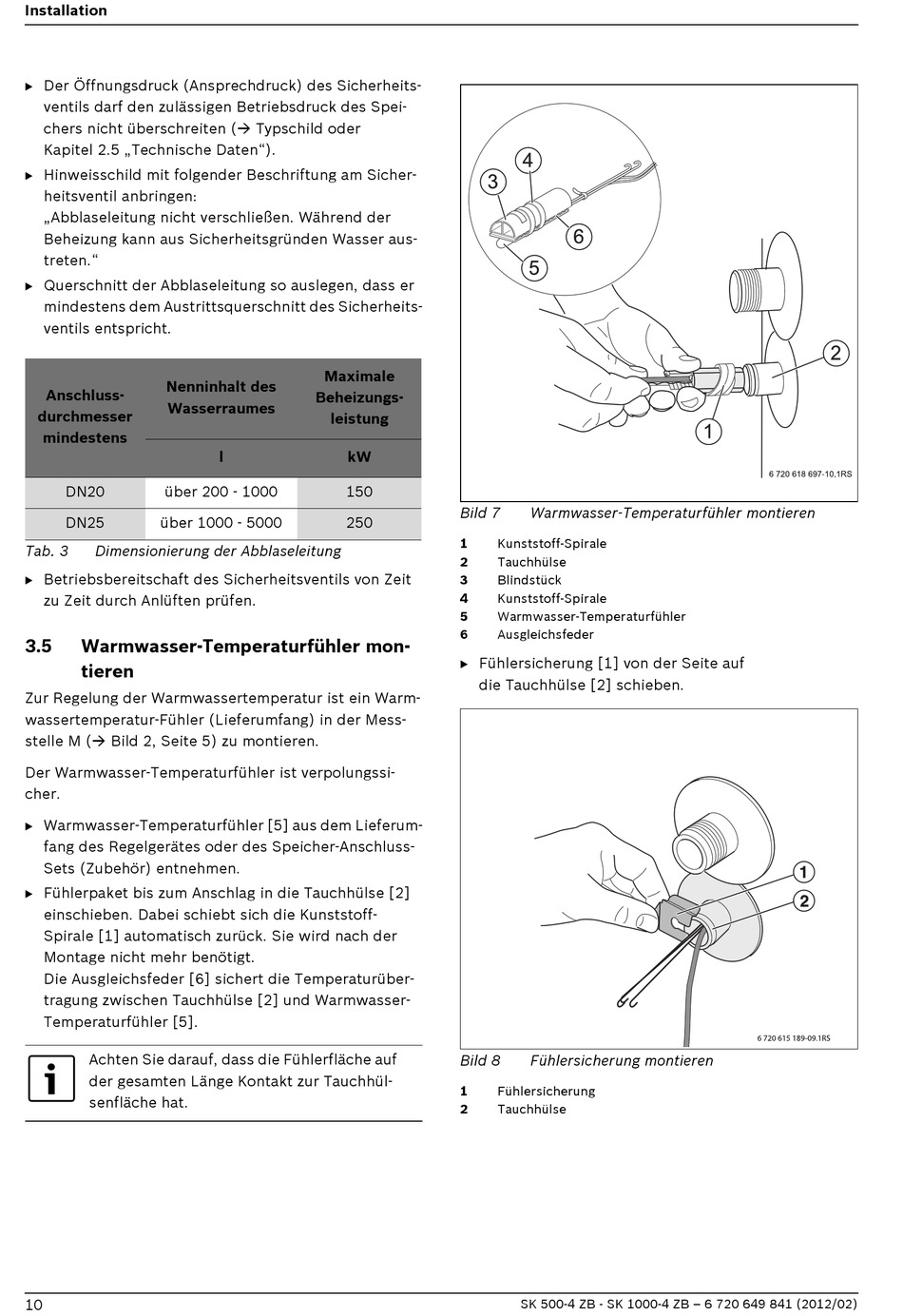

Bild 7
Warmwasser-Temperaturfühler montieren
1
Kunststoff-Spirale
2
Tauchhülse
3
Blindstück
4
Kunststoff-Spirale
5
Warmwasser-Temperaturfühler
6
Ausgleichsfeder
B Fühlersicherung [1] von der Seite auf
die Tauchhülse [2] schieben.
Bild 8
Fühlersicherung montieren
1
Fühlersicherung
2
Tauchhülse
SK 500-4 ZB - SK 1000-4 ZB – 6 720 649 841 (2012/02)
