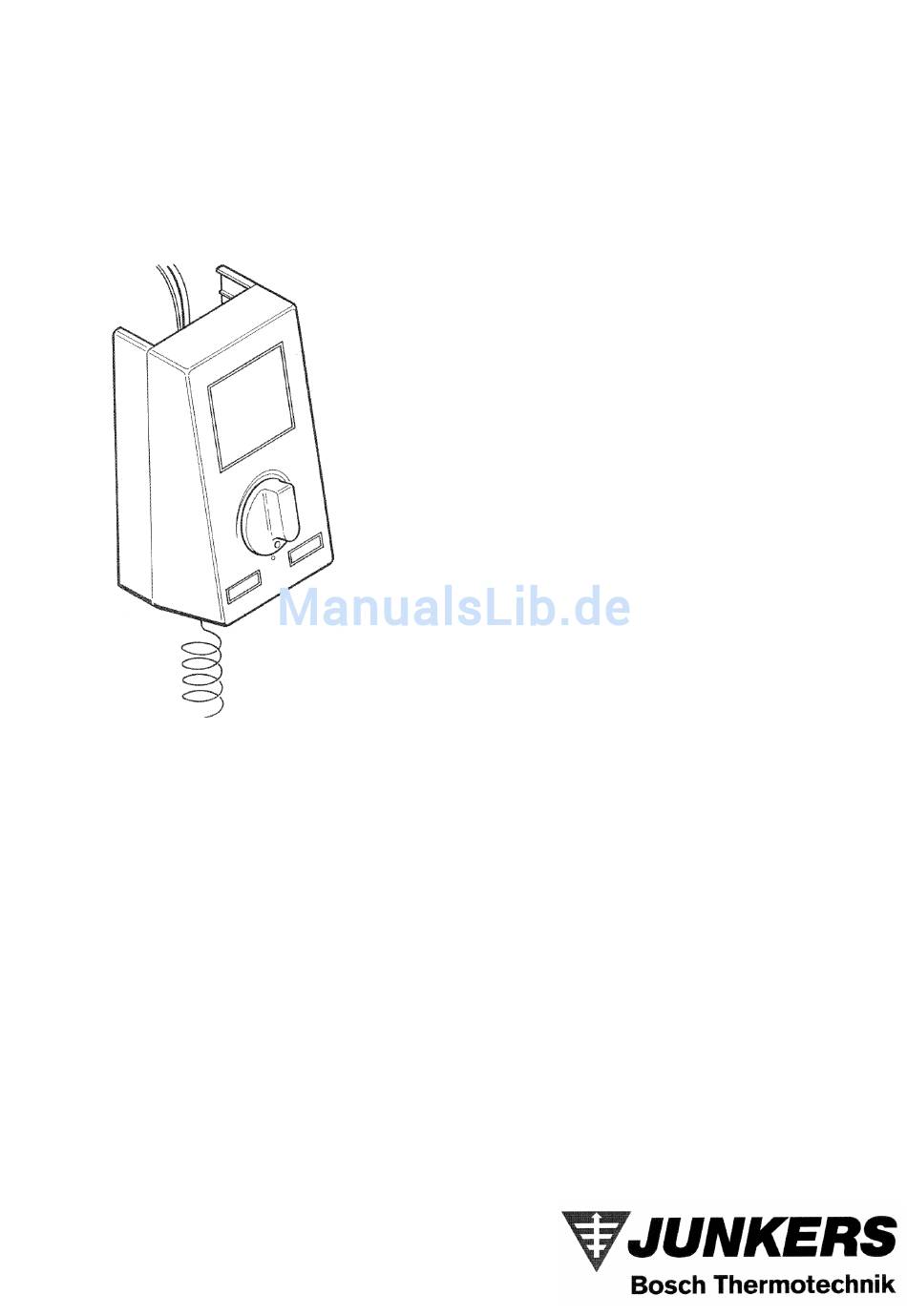

Installationsanleitung

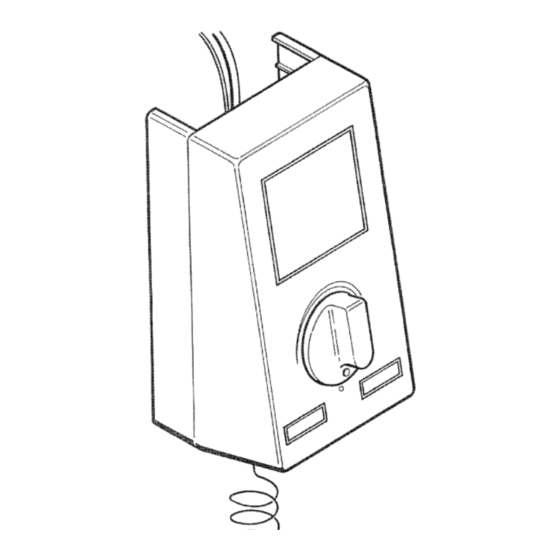

Speicherschalteinsatz
für indirekt beheizten Warmwasserspeicher STORACELL
SK...-3 Z und SO...-1
Bestell-Nr. 7 719 001 172
Inhaltsverzeichnis
1. Allgemein
2. Montage
3. Einbau Schaltuhr
4. Elektrischer Anschluß
Die einwandfreie Funktion ist nur gewährleistet, wenn die Installationsanleitung eingehalten wird. Änderungen
vorbehalten. Der Einbau muß von einem zugelassenen Installateur erfolgen. Zur Montage der mitwirkenden
Geräte ist die entsprechende Installationsanleitung zu beachten.
SE 8
Seite
2
3 - 4
5
6 -10
JU 1399
6 720 603 977 (04.96)PCG
PF
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Junkers STORACELL SK...-3 Z Series
Inhaltszusammenfassung für Junkers STORACELL SK...-3 Z Series
- Seite 1 Installationsanleitung JU 1399 6 720 603 977 (04.96)PCG Speicherschalteinsatz für indirekt beheizten Warmwasserspeicher STORACELL SK...-3 Z und SO...-1 Bestell-Nr. 7 719 001 172 SE 8 Inhaltsverzeichnis Seite 1. Allgemein 2. Montage 3 - 4 3. Einbau Schaltuhr 4. Elektrischer Anschluß 6 -10 Die einwandfreie Funktion ist nur gewährleistet, wenn die Installationsanleitung eingehalten wird.
-
Seite 2: Inhaltsverzeichnis
1. Allgemein Speicher- Heizgerät ansteuerung Der Schalteinsatz SE 8 ist für den Einbau in die Schalt- Speicher SK 130 / 180 / 220 - 3 Z und SO 120 / 160/ einsatz NTC- SE 8 Fühler 200-1 vorgesehen. In Verbindung mit anderen Spei- K 9-6 T bis K 26-6 T cherausführungen kann der SE 8 mit Hilfe der Befe- stigungsschiene an der Wand montiert werden. -
Seite 3: Bild 3
2. Montage 2.1 Montage bei SK...-3 Z Die Befestigungsschiene mit Schrauben und Unter- legscheiben werden nicht benötigt. 1. Anlage spannungsfrei schalten. 2. Obere Speicherabdeckung abnehmen (1). 3. Abdeckung über Speicherflansch abziehen (2). 4. Kabelkanal mit Temperaturanzeige nach vorne abziehen (3). 5. - Seite 4 2.2 Montage bei SO...-1 1. Anlage spannungsfrei schalten. 2. Obere Speicherabdeckung abnehmen (1). 3. Temperaturanzeige, Kunststoffstopfen (2) und Kabelkanal (3) abziehen. 4. Reißverschluß der Speicherummantelung öffnen und den im Auslieferzustand vormontierten NTC- Fühler aus der Tauchhülse auf der Speicher- rückseite (4) ziehen und entfernen. 3977-7.2/G Bild 7 8.
- Seite 5 3. Einbau einer Schaltuhr 3.1 Montage 1. Anlage spannungsfrei schalten. Folgende Schaltuhren können in den SE 8 einge- baut werden: 2. Vorderseite Schalteinsatz (d) vom Unterteil mit Klemmleiste (i) lösen (h). Schaltuhr EU 5 T (24 V DC): Einbauort Speicherschalteinsatz SE 8, geeignet für 3.
-
Seite 6: Elektrischer Anschluß
4. Elektrischer Anschluß 4.2 Anschluß Kesselthermen 4.1 Anschluß Brennwertgeräte (ZB.. A, KB..-7 E) ZR 18/24 - 3/4 ZSR 8/11 - 3A./K. ZR/ZSR 18/24 - 3A./K. ZSR 11 - 4A./K. ZB.. A DC 24V KB.. - 7E 1 2 4 5 7 8 9 24V-AC 359.1 1 2 3 4 5... - Seite 7 ZR/ZSR 11/18/24 - 2 A./K. CL/CLN - 100 S . . mini - 8/11 230V-AC 24VDC 7a 7 8 9 2 4 1 < ϑ SE 8 3977-11.2/G Bild 11 161 Brücke zwischen Klemme 8 und 9 entfernen 185 Freibrennkondensator entfernen JU 1399...
-
Seite 8: Anschluß Kessel Mit Witterungsgeführtem
4.3 Anschluß Kessel mit witterungsgeführtem 4.4 Anschluß Kessel mit MVZ 2 Regler Achtung: K9 . . . 26 - 6T Bei Anschluß 230 V AC muß die Schutzleiterverbin- K11 . . . 28 - 6E Steckbuchse dung vom MVZ 2 zum SE 8 bauseits installiert wer- "... -
Seite 9: Cl/Cln-100 S
4.5 Freibrennkondensator Der Freibrennkondensator (185) ist ausschließlich Bei folgenden Heizgeräten ist der Freibrennkonden- bis 24 V Gleichspannung einsetzbar. sator zu entfernen: Beim öffnen des Speichertemperaturreglerschalters Heizgerät Spannung Frei- werden die Kontakte, durch eine kurze Funkenbil- über brenn- dung mit Hilfe des Freibrennkondensators, "freige- Schaltkontakt konden- brannt". -
Seite 10: Anschluß Schaltuhren (Für Ladezeitsteuerung)
4.6.2 Schaltuhr EU 6 T zum Anschluß an 4.6 Anschluß Schaltuhren (für Ladezeitsteuerung) zweipunktgeregelte Kessel 4.6.1 Schaltuhr EU 5 T zum Anschluß an stetig geregelte Heizgeräte Achtung: Bei Anschluß 230 V AC muß die Schutzleiterverbin- dung vom Netz zum SE 8 bauseits installiert wer- den.
