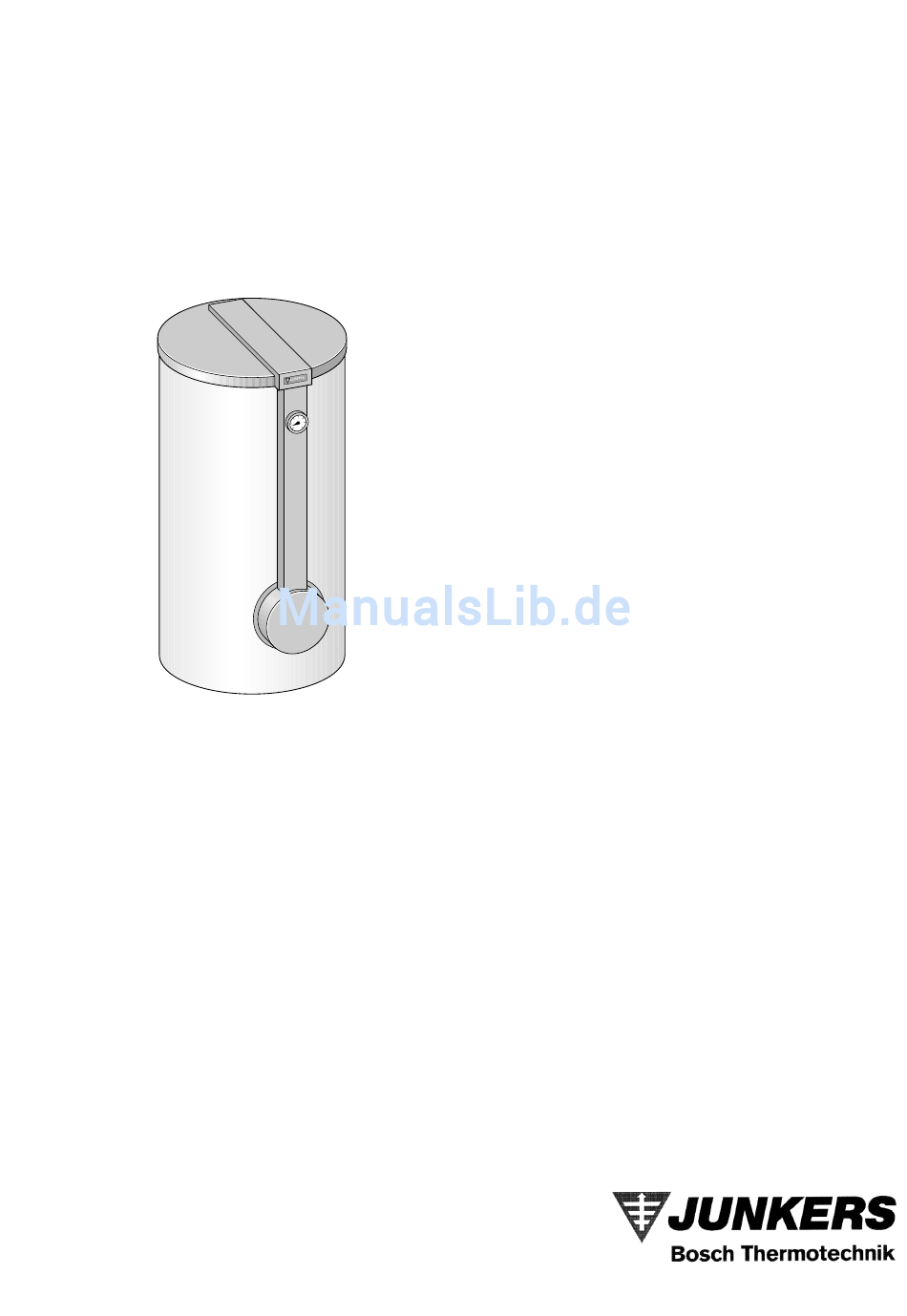

Installationsanleitung
Indirekt beheizter Warmwasserspeicher
STORACELL
mit Solaranschluß
4132-00.1/G
SK 300 solar
SK 400 solar
Die einwandfreie Funktion ist nur gewährleistet, wenn die Installationsanleitung eingehalten wird. Änderungen
vorbehalten. Der Einbau muß von einem zugelassenen Installateur erfolgen. Zur Montage der mitwirkenden
Geräte ist die entsprechende Installationsanleitung zu beachten.
Best.-Nr. 7 719 001 372
Best.-Nr. 7 719 001 373
Mit NTC-Fühler ausgerüstet,
für den Anschluß an
Junkers-Gas-Heizkessel
oder Junkers-Gas-Kesselthermen
in Verbindung mit
Sonnenkollektoren
6 720 604 365 (05.97)PCG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Junkers SK 300 solar

  • Seite 1 Installationsanleitung 6 720 604 365 (05.97)PCG Indirekt beheizter Warmwasserspeicher STORACELL mit Solaranschluß 4132-00.1/G SK 300 solar Mit NTC-Fühler ausgerüstet, Best.-Nr. 7 719 001 372 für den Anschluß an SK 400 solar Best.-Nr. 7 719 001 373 Junkers-Gas-Heizkessel oder Junkers-Gas-Kesselthermen in Verbindung mit Sonnenkollektoren Die einwandfreie Funktion ist nur gewährleistet, wenn die Installationsanleitung eingehalten wird.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Seite Allgemein Inbetriebnahme Vorschriften Allgemein Hinweise Einstellen der Speichertemperatur an Ummantelung ZSBR 7-25 A Ausstattung 6.2.1 Sommer- /Winter- Betrieb Wärmedämmung Einstellen der Speichertemperatur an Korrosionsschutz ZV/ZR/ZSR... und ZSBR 8-25 A 6.3.1 Sommer- /Winter- Betrieb Technische Daten Einstellen der Speichertemperatur an Bau- und Anschlußmaße KN/K..-8 D/DC und KN..-8 DP/DCP Montage...
  • Seite 3: Allgemein

    Die Speicher sind werkseitig bereits mit einem Ther- mometer und NTC-Fühler mit Anschlußstecker aus- gerüstet. Dieser Fühler ist für den Anschluß an ein Junkers - Heizgerät (siehe Kombinationsübersicht Kap. 4.1 und 5.1) vorgesehen. Bei Bedarf kann ein Schalteinsatz mit Temperaturregler, für die Kombi- nation mit einem Heizgerät ohne Anschlußmöglich-...
  • Seite 4: Technische Daten

    2. Technische Daten Speichertyp SK 300 solar SK 400 solar Oberer Wärmeübertrager - Nachheizung: Heizschlange Heizschlange Wärmeübertragung Anzahl der Windungen Nutzinhalt: • Gesamt • ohne Solarheizung Heizwasserinhalt Heizfläche 0,54 0,54 max. Heizflächenleistung bei • t =90°C und t =45°C nach DIN 4708 =•...
  • Seite 6: Montage

    3. Montage 3.1 Anschlußschema 4 365-03.1/R Bild 3 Kaltwassereintritt Rückschlagklappe Warmwasseraustritt Speicher-Ladepumpe - Solarkreis Zirkulationsanschluß Warmwasser-Zirkulationspumpe, Speichervorlauf - Heizung zeit- und/oder temperaturgesteuert Speicherrücklauf - Heizung Entleerung Speichervorlauf - Solar Entlüftung Speicherrücklauf - Solar Speichertemperaturfühler - Heizung (NTC) Membran-Ausdehnungsgefäß Speichervorlauffühler - Solarregler Membran-Sicherheitsventil Speichertemperaturfühler - Solarregler Rückflußverhinderer...
  • Seite 7: Solarseitiger Anschluß

    Damit der gesamte Speicherinhalt erwärmt werden Die Ausblaseleitung darf nicht verschlossen werden kann, muß das Heizgerät am unteren Wärmeüber- und muß frei und beobachtbar über einer Entwässe- trager angeschlossen werden. Wobei der Speicher- rungsstelle münden. vorrlauf unten anzuschließen ist, damit der Speicher möglichst durchgehend und gleichmäßig geladen 3.3.3 Solarregelung wird und der Speichertemperaturfühler-NTC (SF) in...
  • Seite 8: Zirkulationsleitung

    Zur bestmöglichen Nutzung der Speicherkapazität und zur Verhinderung einer frühzeitigen Durchmi- schung empfehlen wir den Kaltwasserzulauf zum Speicher auf nachstehende Durchflußmenge vorzu- drosseln: • SK 300 solar = 15 l/min. • SK 400 solar = 18 l/min. 3.9 Warmwasser-Dauerleistung Die in den Technischen Daten angegebenen Dauer- leistungen beziehen sich auf eine Heizungsvorlauf- temperatur von 90°C, eine Auslauftemperatur von...
  • Seite 9: Anschluß An Kessel

    Ladezeit- steuerung über über Heizgerät Schalt- NTC- Schalt- Heizgerät SK 300 solar SK 400 solar einsatz* Fühler** einsatz* KS 8-6 EK bis KS 18-6 EK EU 5 T* KB 18-7 E und KB 24-7 E EU 6 T* KN/K 12-8 D/DC bis...
  • Seite 10: Anschlußplan

    4.6 Elektrischer Anschluß Kesselbaureihe KN..-8 P mit witterungsgeführter Regelung • Anlage spannungsfrei schalten. • Anschlußvorbereitung siehe Bild 5 Schritt (1) bis (5). • Fühlerleitung an der An- schlußklemmleiste im Schaltfeld anschließen (6). • Fühlerleitung zugentlasten (7). • Fühlerleitung an der rech- ten Seitenwand, unter der Kesselabdeckung, mit den anderen Niederspannungs-...
  • Seite 11: Und Kn

    4.7 Elektrischer Anschluß Kesselbaureihe KN/K..-8 D/DC und KN..-8 DP/DCP • Anlage spannungsfrei schalten. • Anschlußvorbereitung siehe Bild 7 Schritt (1) bis (5). • Fühlerleitung mit Rand- stecker an der Leiterplatte Digitalschaltfeld aufstecken (6). Dabei Kodierung beachten. • Fühlerleitung zugentlasten (7). •...
  • Seite 12: Anschluß An Kesselthermen

    5. Anschluß an Kesselthermen 5.1 Kombinationsübersicht Heizgerät Ansteuerung der Vorrangschaltung Umbausatz auf Ladezeitsteuerung (Zubehör) über Speicherbetrieb (Zubehör) vor März 1995 nach März 1995 Schalteinsatz SE 8 NTC- Fühler im im Schalteinsatz im Heizgerät (Zubehör) Speicher enthalten SE 8 (Zubehör) ZB 18/24 Nr.
  • Seite 13: Vorrangschaltung

    5.3 Vorrangschaltung 5.6 Meßwerte des Speicherfühlers (NTC) Entsprechend der Gerätekombination wird der Spei- Speicher- Fühler- Fühlerspannung chervorrang direkt durch den Heizungsregler oder temperatur widerstand beim Anschluß an die Heizgeräteleiterplatte hergestellt. Die Ansteue- Kesselthermen* ZSBR 7-25 A rung erfolgt entweder über den im Speicher einge- Ω...
  • Seite 14: Elektrischer Anschluß Zsbr 7-25 A

    5.7 Elektrischer Anschluß ZSBR 7-25 A E C O 4100-02.1/G Bild 9: Anlage spannungsfrei schalten, Blende Bild 11: Kabeldurchführung ausbrechen (1) und (1) unten herausziehen und abnehmen. Anschlußkabel des Speicher-NTC (3) verlegen (2). E C O 4100-03.1/G Bild 10: Schraube (2) herausdrehen und Abdek- Bild 12: Stecker von Speicher-NTC (3) auf die kung (3) nach vorne abnehmen.
  • Seite 15: Elektrischer Anschluß Zsbr 8-25 A

    5.8 Elektrischer Anschluß ZSBR 8-25 A Bild 13: Kesseltherme spannungsfrei schalten. Bild 16: Schaltkasten (4) nach vorne herausziehen. Bild 14: Befestigungsschrauben (c) entfernen und Bild 17: Schaltkasten (4) in Serviceposition Mantelschale (b) abnehmen. einhängen. Bild 15: Befestigungsschraube (d) lösen und Bild 18: Stecker (3) von Speicherfühler entspre- Blende (e) ausbauen.
  • Seite 16: Elektrischer Anschluß Zr/Zsr

    5.9 Elektrischer Anschluß ZR/ZSR...-3/-4, ZV 20 A (seit März 1995) • Anlage spannungsfrei schalten. • Klappe (f) an der Schaltkastenrückwand durch Zusammendrücken der beiden Laschen (g) her- ausnehmen. • Eine Kabeldurchführung (h) an der Rückseite der Klappe (f) ausbrechen. • Kabel mit Stecker (3) von hinten in die Kabel- durchführung legen.
  • Seite 17: Inbetriebnahme Allgemein

    6. Inbetriebnahme 6.1 Allgemein 6.2.1 Sommer- / Winter- Betrieb Das Heizgerät ist nach den Hinweisen der entspre- Bei der Kesseltherme ZSBR 7-25 A: chenden Installationsanleitung und der Bedienungs- Für die Umschaltung von Winter- auf Sommerbe- anleitung in Betrieb zu nehmen. trieb und umgekehrt muß...
  • Seite 18: 6.5 Einstellen Der Speichertemperatur Am 6 Schalteinsatz Se

    6.4 Einstellen der Speichertemperatur am Heizgerät KN/K..-8 D/DC/DP/DCP Die Speichertemperatur kann nur mittels Taste im Bedienfeld des Wärmeerzeugers von 10 bis 80°C (in 5 K Schritten) eingestellt werden. Die Speicher- temperatur wird mit Hilfe eines Thermometers am Speicher angezeigt. Die Temperatur von 60°C sollte im normalen Betrieb nicht überschritten werden.
  • Seite 19: Schutzanodenprüfung

    7.2.1 Schutzanodenprüfung 8. Information für den Kunden Zur Prüfung der Anode muß die Verbindungsleitung Der Fachmann erklärt dem Kunden Wirkungsweise zum Speicher entfernt und ein Strommeßgerät und Handhabung des Heizgeräts, der Solaranlage (Meßbereich mA) in Reihe dazwischen geschaltet und des Speichers. Der Kunde ist auf die regelmäßi- werden.
