ACME Payload Bedienungsanleitung Seite 14

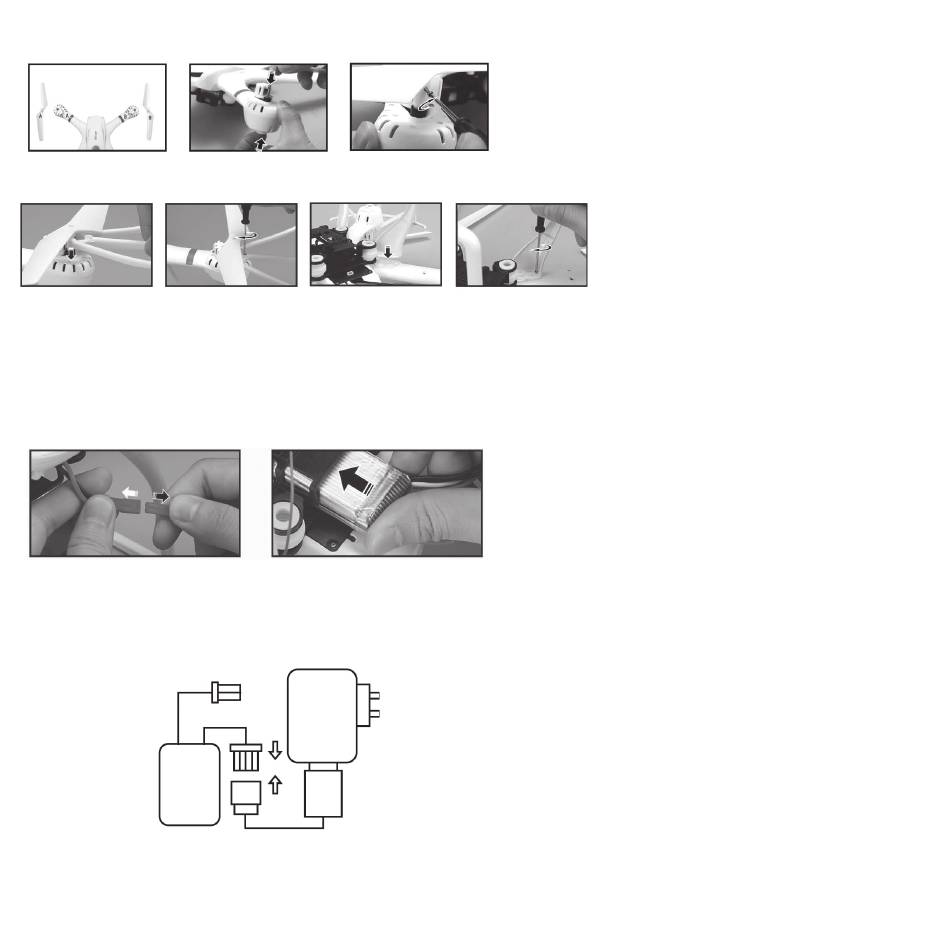

propelerių montavimas
6 pav.
9 pav.
1. kiekvieno variklio bloke yra po tris lizdus. Į šiuos lizdus tvirtai įkiškite rėmo kištukus (9 pav.).
2. Pagal laikrodžio rodyklę varžtais prisukite apsauginį rėmą (10 pav.).
3. drono apačioje yra keturi lizdai. Į šiuos lizdus tvirtai įkiškite nusileidimo įrangos kištukus (11 pav.).
4. Pagal laikrodžio rodyklę varžtu prisukite nusileidimo įrangą (12 pav.).
kaip pakeisti drono akumuliatorių
13 pav.
kaip įkrauti drono akumuliatorių
Prijunkite prie maitinimo
akumu-
liatorius
14
7 pav.
10 pav. 11 pav.
14 pav.
laido
Trijų gyslų kištukas Kištukas
usB
15 pav.
1. Prieš surinkdami droną nustatykite, kurie propeleriai skirti suktis pagal
laikrodžio rodyklę, o kurie – prieš. Propelerius, skirtus suktis pagal
laikrodžio rodyklę, dėkite ant pagal laikrodžio rodyklę besisukančių
variklių, o į priešingą pusę besisukančius propelerius – ant variklių,
besisukančių prieš laikrodžio rodyklę (6 pav.).
2. montuodami propelerius paspauskite pavaros elementą į viršų, kad
pagrindinis velenas išlįstų, tada galutinai įstumkite pagrindinį veleną į
propelerį (7 pav.).
8 pav.
3. Pagal laikrodžio rodyklę prisukite propelerį varžtu (8 pav.).
12 pav.
1. Ištraukite akumuliatoriaus laidą iš drono maitinimo laido lizdo ir
išimkite akumuliatorių (13 pav.).
2. Įkiškite naujo akumuliatoriaus laidą į drono maitinimo laido lizdą ir
įdėkite akumuliatorių į jo skyrių (14 pav.).
Išjunkite droną, atjunkite akumuliatoriaus laidą iš maitinimo laido lizdo
ir išimkite akumuliatorių. Įkiškite įkroviklį į maitinimo lizdą ir užsidegs
žalia indikacinė lemputė. Įjunkite akumuliatoriaus laidą į įkroviklio lizdą
ir užsidegs raudona indikacinė lemputė, rodanti, kad akumuliatorius
įkraunamas. Akumuliatorių iki galo įkrovus lemputė vėl švies žaliai.
Įkrovimas užtrunka apie 2,5 valandos.
paStaBa. PRIeŠ PAlIekAnT dROną STOVėTI BūTInA IkI GAlO
ĮkRAuTI AkumulIATORIų.
