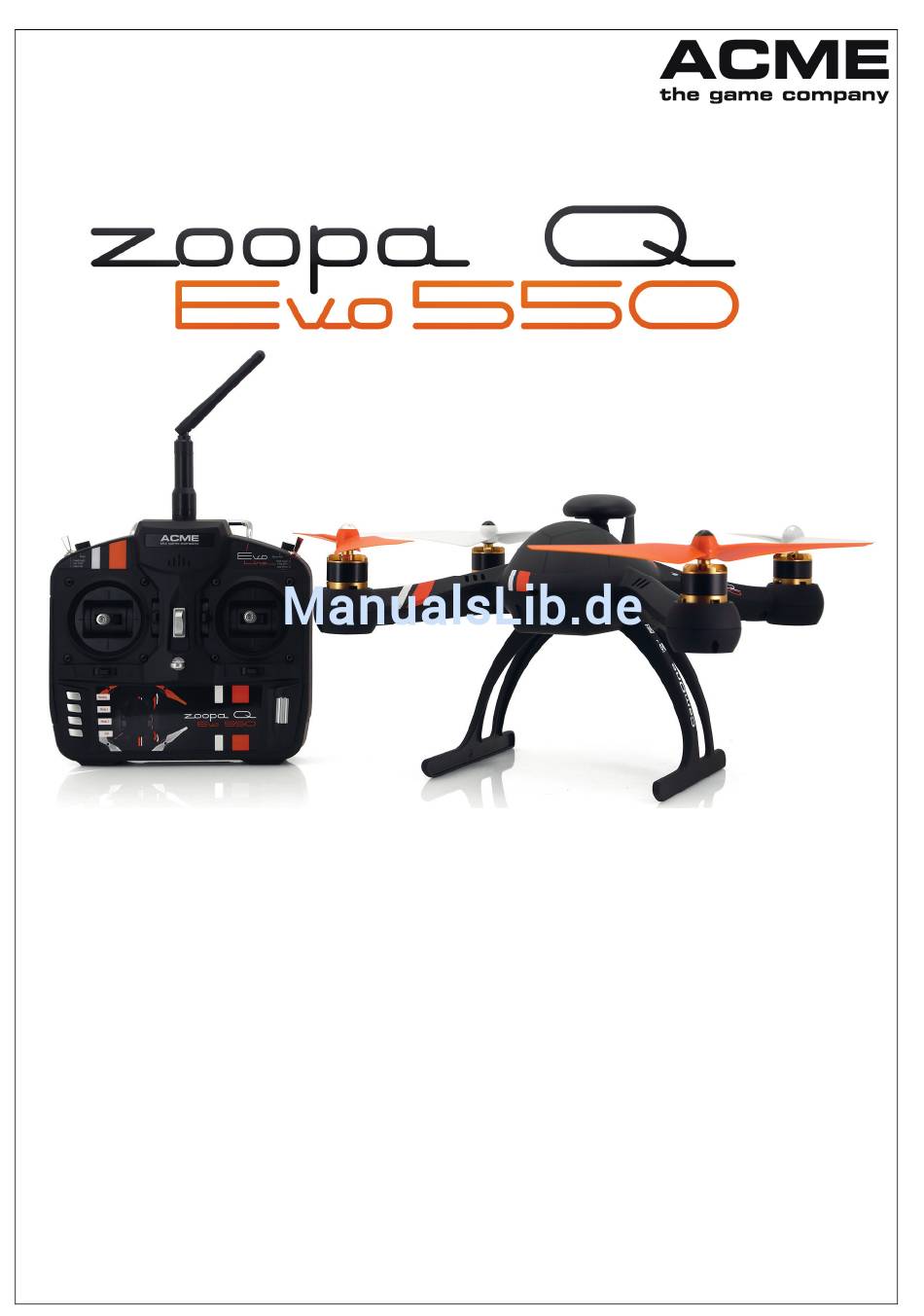

ACME Zoopa Q Evo550 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Benutzerhandbuch
http://www.ACME-online.de
Vers. 2.2
"FlyCamOne", „CamOne", „zoopa" sind registrierte Marken von ACME the game company GmbH, Deutschland
© copyright 2015 von ACME the game company GmbH
Dieses Benutzerhandbuch ist durch internationale Urheberrechtsgesetze geschützt.
Kein Teil dieses Benutzerhandbuchs darf ohne die vorherige schriftliche Genehmigung von ACME the game company GmbH
in irgendeiner Form oder durch irgendwelche Mittel, elektronisch oder mechanisch, einschließlich von
Fotokopieren, Aufzeichnen oder Speichern in einem Informationsspeicher- und -abrufsystem, reproduziert,
verteilt, übersetzt oder übertragen werden.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ACME Zoopa Q Evo550
Inhaltszusammenfassung für ACME Zoopa Q Evo550
- Seite 1 © copyright 2015 von ACME the game company GmbH Dieses Benutzerhandbuch ist durch internationale Urheberrechtsgesetze geschützt. Kein Teil dieses Benutzerhandbuchs darf ohne die vorherige schriftliche Genehmigung von ACME the game company GmbH in irgendeiner Form oder durch irgendwelche Mittel, elektronisch oder mechanisch, einschließlich von Fotokopieren, Aufzeichnen oder Speichern in einem Informationsspeicher- und -abrufsystem, reproduziert, verteilt, übersetzt oder übertragen werden.
-
Seite 2: Sicherheitshinweise
Benutzerinformation zur Entsorgung von entspricht. Eine Kopie der Konformitätserklärung kann elektrischen und elektronischen Geräten unter der oben genannten Adresse angefordert Entsprechend der Firmengrundsätze der ACME the werden. game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll... - Seite 3 Herzlichen Glückwunsch zu dem Erwerb des zoopa Q Evo 550 Quadrokopters Dieser Quadrokopter, der auf der herausragenden Technologie und den hohen Standards von ACME the game company GmbH beruht, bietet Ihnen Flugerlebnisse auf höchstem Niveau und in bester Qualität. Dieses Benutzerhandbuch wurde speziell entwickelt, um Sie Schritt für Schritt durch die Funktionen und Optionen des Quadrokopters zu führen.
-
Seite 4: Lieferumfang
Benötigtes Zubehör 4x AA-Batterien Mignon 1,5V Wichtige Hinweise! Auf der Internetseite von ACME (http://www.ACME-online.de) finden Sie weitere Hinweise, Informationen und Anpassungen zu dieser Anleitung. Halten Sie sich unbedingt bei der Montage, beim Laden und bei der Verwendung des Modells und deren... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise………………...………………………………………………………………… Informationen zum enthaltenen LiPo-Akku…….………………….………………………………. Einleitung………………...……………………………………………………………………………. Lieferumfang / Benötigte Komponenten………………………………….………………….….…. Wichtige Hinweise……………………………………………………………………………………. Inhaltsverzeichnis…………..………………...……………………………………………………… Haftungsausschluss und Warnhinweise…………..………………...…………………………….. Vorsichtsmaßnahmen vor jedem Flug……………………………….…………………………….. Sicherheitshinweis für den LiPo-Akku und Ladevorgang……………………….……………….. Modelleigenschaften und Beschreibung…………………………………………………………… Erklärung der Fernsteuerung……………………………………………………………………….. Vorbereitung……….…………………………………………………………………………………. Erklärung des Ladegerätes und des Ladevorgang………………………………………………. Akku Pflege…………………………………………………………………………..….……………... -
Seite 6: Vorsichtsmaßnahmen Vor Jedem Flug
Das Modell von Magneten (Werkzeug, Autolautsprechern usw.) fern gehalten wird um den Kompass nicht zu beschädigen Wenn Fehler oder Irritationen auftreten, wenden Sie sich direkt an Ihren Händler oder an den Hersteller ACME the game Company GmbH. Sicherheitshinweis für den LiPo-Akku und dem Ladevorgang ... -
Seite 7: Modelleigenschaften Und Beschreibung
Modelleigenschaften und Beschreibung Der zoopa Q Evo 550 wird in einem fast flugfertigen Zustand ausgeliefert, das Modell wurde bereits konfiguriert und getestet. Vor dem Erstflug sind nur noch wenige Handgriffe notwendig. Eingebaute Module: Funktionen: ‐ Flugstabilisierung Kontrolleinheit Fence (Virtueller Zaun) ‐... -
Seite 8: Erklärung Der Fernsteuerung
Der zoopa Q Evo GPS RTF Quadrocopter verfügt über eine automatisierte (eigenständige) Trimmfunktion. Das manuelle Trimmen ist in der Regel nicht notwendig und kann zum ungewollten Driften im GPS-Mode führen. Wenden Sie sich bei Fragen bitte direkt an den Hersteller ACME the game company GmbH (Tel: +49 2944 9738 30) -
Seite 9: Vorbereitung
Vorbereitung Um den zoopa Q Evo 550 startbereit zu machen, sind nur noch wenige Schritte notwendig. Bereiten Sie sich eine genügend große Unterlage vor und legen Sie sich den kompletten Lieferumfang bereit. Zusätzlich werden noch 4 AA-Batterien 1,5V oder Akkus 1,2V benötigt. --- noch nicht den Akku an das Flugmodell anschließen --- 1. -
Seite 10: Erklärung Des Ladegerätes Und Laden Des Akkus
Dieses dient dazu, den Akku zu laden und zu pflegen. Im folgenden Abschnitt werden Ihnen die einzelnen Details erläutert. Verwenden Sie bitte ausschließlich Original ACME zoopa Q Evo 550 LiPo-Akkus. !!! Fremdprodukte können aufgrund anderer Eigenschaften das Modell beschädigen !!! -
Seite 11: Akku Pflege
Leuchten alle LEDs grün, ist der Akku vollständig geladen und kann genutzt werden. Sobald Sie den Akku vorsichtig vom Ladegerät getrennt haben, zeigen die LEDs wieder den Bereitschaftsmodus (abwechselndes Blinken zwischen Grün/Rot) an. HINWEIS: Trennen Sie den Akku vor Abschluss des Ladevorgangs, schaltet das Ladegerät automatisch in den Bereitschaftsmodus um. -
Seite 12: 10 Punkte Bis Zum Ersten Testflug
10 Punkte bis zum ersten Testflug Beachten Sie unbedingt diese Punkte. Diese erleichtern Ihnen den zoopa Q Evo 550 sicher und erfolgreich zu starten und zu fliegen. 1. Abschluss einer Modellflugversicherung* Seit dem Jahr 2005 ist für den Modellflug eine Versicherung PFLICHT. Informationen dazu erhalten Sie bei Ihrem örtlichen Modellbauverein oder Händler und über den „Deutschen Modellflieger Verband“. -
Seite 13: Bedienung Der Fernsteuerung Und Des Modells
Bedienung der Fernsteuerung und des Modells Nehmen Sie bitte folgende Einstellungen an der Fernsteuerung (Mode2 = Gas links) vor: Knüppel links > mittig Linker oberer Schalter > 0 Knüppel rechts > mittig Rechter oberer Schalter > 0 Modell Fernsteuerung (Mode 2) Aktion （... - Seite 14 Um eine Funktion auf der linken Seite zu aktivieren, beachten Sie das der rechte Schalter auf 0=Fixed height gestellt ist. L0 + R0: Startmodus ohne GPS Fixed height Evo Mode Home L1 + R0: kein Sinkflug möglich Lock L2 + R0: Startpunkt orientiertes Fliegen Fence = Virtueller Zaun Diese Funktion begrenzt die Flugdistanz in der Horizontalen auf 150 Meter und in...
-
Seite 15: Unterspannungs-Schutz
Um das Modell im Flug zu steuern, können Sie mit den verschiedenen Steuerbefehlen (s.h. Punkt „Bedienung der Fernsteuerung und Modell“) die gewünschte Flugposition einnehmen. Unterspannungs-Schutz Die Flugdauer ist abhängig von Ihren Flugmanövern. Verringert sich im Flug die Akku-Spannung vom Quadrokopter auf ein Minimum, aktiviert sich automatisch die: 1. -
Seite 16: Fence Mode / Virtueller Zaun
Fail Safe/ Auto Home = Automatisierte Landung Bei einem Signalverlust verfügt der zoopa Q Evo 550 über die Fail Safe Funktion. Dieses bewirkt eine Rückkehr zum Startpunkt mit automatisierter Landung. Wann wird der Fail Safe ausgeführt? Reißt die Verbindung von der Fernsteuerung (defekt, Ausschalten oder Spannung zu niedrig) zum Quadrokopter ab, wartet dieser 10 Sekunden auf ein kommendes Steuersignal. -
Seite 17: Firmware Updates
Firmware Updates Um das Modell auf den aktuellen Stand zu halten, besuchen Sie unsere Homepage. http://www.ACME-online.de Auf der Seite erhalten Sie zahlreiche Informationen usw. Klappe und Action --- zoopa Q Evo 550 Movie FPV – First Person View Bauen Sie Ihren zoopa Q Evo 550 zum FPV-Quadrokopter um. Rüsten Sie eine HD-Kamera nach, erweitern Sie diese mit einem Videotransmitter, Bildschirm/Videobrille und seien Sie der Pilot an Bord. -
Seite 18: Technische Details
Über das Drehpoti „Camera Roll“ lässt sich ein angebauter Kamera Gimbal steuern. Um 45° nach oben und um 130° nach unten Da wir höchste Ansprüche als Ansporn sehen, haben wir eine Lösung entwickelt, die ideal miteinander harmoniert und ausgezeichnete Ergebnisse liefert. Folgende Kamera Optionen bieten wir an: - CamOne Infinity (COIN01) 1080p Full-HD, eingebautes Display oder Live-Video Ausgang sind nur wenige Highlights des... - Seite 19 zoopa Q Evo 550 Ersatz- / Zubehörteile Beachten Sie bitte, dass nur originale Teile die volle Funktion und Garantieansprüche leisten. Artikelnummer Bezeichnung EAN-Nummer zoopa Q Evo 550 Propeller Set weiss ZQE550-01 4260403220016 SELBSTSICHERND 1x CW 1x CCW zoopa Q Evo 550 Propeller Set Orange ZQE550-02 4260403220023 SELBSTSICHERND 1x CW 1x CCW...
- Seite 20 Problem Abhilfe Die Fernsteuerung reagiert nicht • Batterien/Akkus in der Fernsteuerung prüfen • Polung der Batterien/Akkus in der Fernsteuerung überprüfen • Ein-/Aus-Schalter betätigt? Die Fernsteuerung deutet nach dem Ein- • Ersetzen Sie die Batterien/Akkus schalten oder nach kurzem Betreib • Verwenden Sie hochwertige Alkaline-Batterien Unterspannung an Motoren lassen sich bei vollständig gela- •Steuerknüppel sind mechanisch blockiert und erreichen die...
-
Seite 21: Gewährleistung & Garantie
» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und / oder Materialfehlern innerhalb von 24 Monate, ab Kauf einen Defekt aufweisen, werden von ACME the game company GmbH nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät dem Erstkäufer kostenlos ausgetauscht oder repariert.
