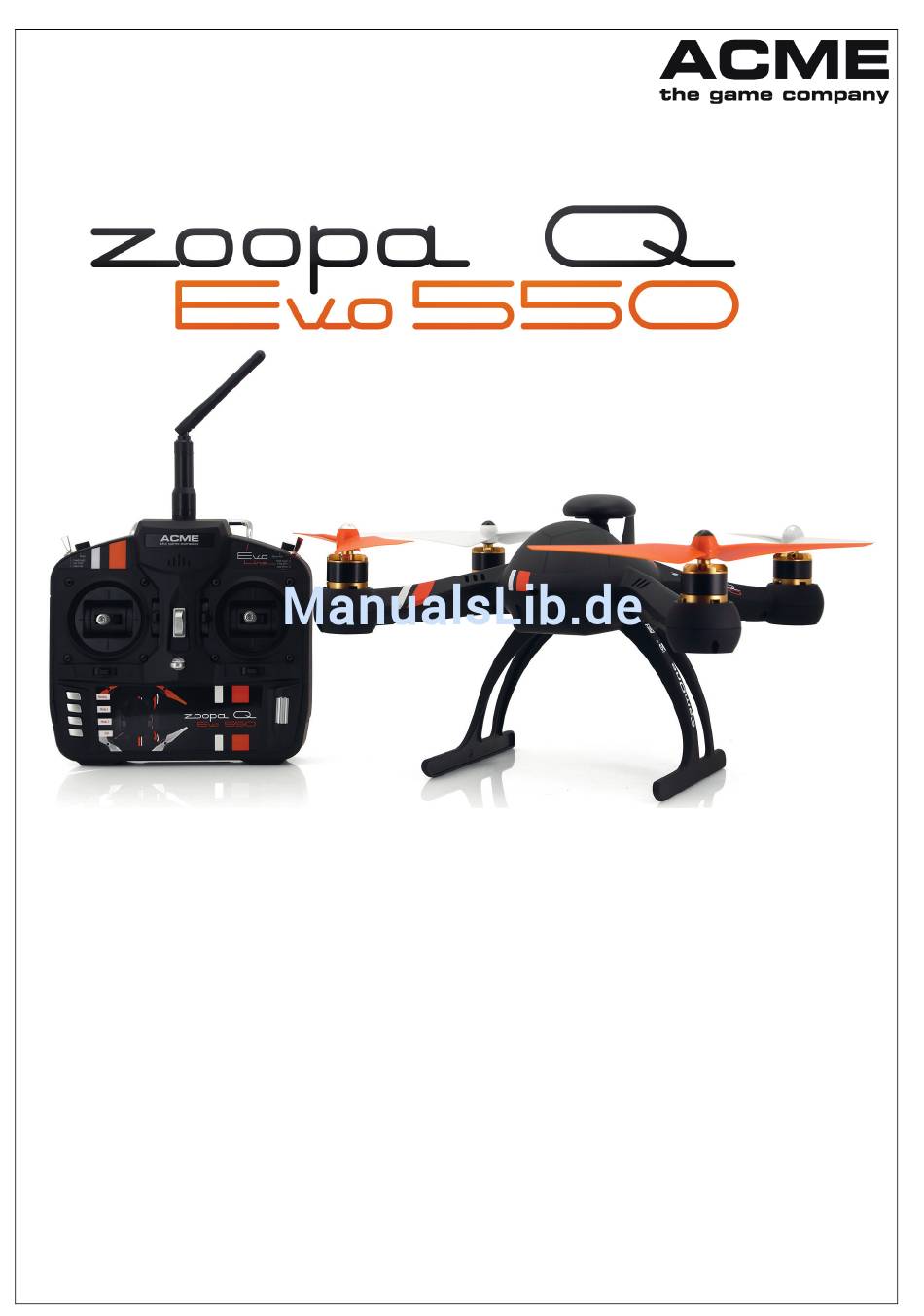

ACME zoopa q Evo 550 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Benutzerhandbuch
http://www.ACME-online.de
Vers. 1.0
"FlyCamOne", „CamOne", „zoopa" sind registrierte Marken von ACME the game company GmbH, Deutschland
© copyright 2015 von ACME the game company GmbH
Dieses Benutzerhandbuch ist durch internationale Urheberrechtsgesetze geschützt.
Kein Teil dieses Benutzerhandbuchs darf ohne die vorherige schriftliche Genehmigung von ACME the game company GmbH
in irgendeiner Form oder durch irgendwelche Mittel, elektronisch oder mechanisch, einschließlich von
Fotokopieren, Aufzeichnen oder Speichern in einem Informationsspeicher- und -abrufsystem, reproduziert,
verteilt, übersetzt oder übertragen werden.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für ACME zoopa q Evo 550
Inhaltszusammenfassung für ACME zoopa q Evo 550
- Seite 1 © copyright 2015 von ACME the game company GmbH Dieses Benutzerhandbuch ist durch internationale Urheberrechtsgesetze geschützt. Kein Teil dieses Benutzerhandbuchs darf ohne die vorherige schriftliche Genehmigung von ACME the game company GmbH in irgendeiner Form oder durch irgendwelche Mittel, elektronisch oder mechanisch, einschließlich von Fotokopieren, Aufzeichnen oder Speichern in einem Informationsspeicher- und -abrufsystem, reproduziert, verteilt, übersetzt oder übertragen werden.
-
Seite 2: Sicherheitshinweise

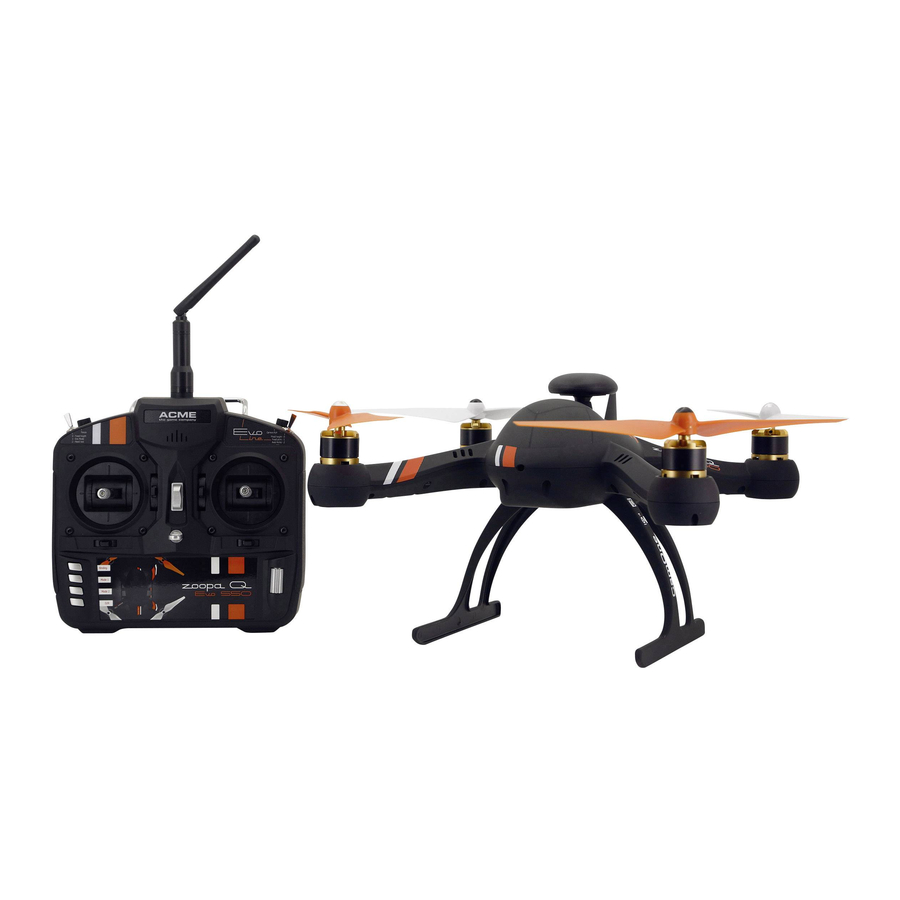

Benutzerinformation zur Entsorgung von entspricht. Eine Kopie der Konformitätserklärung kann elektrischen und elektronischen Geräten unter der oben genannten Adresse angefordert Entsprechend der Firmengrundsätze der ACME the werden. game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll... - Seite 3 Herzlichen Glückwunsch zu dem Erwerb des zoopa Q Evo 550 Quadrokopters Dieser Quadrokopter, der auf der herausragenden Technologie und den hohen Standards von ACME the game company GmbH beruht, bietet Ihnen Flugerlebnisse auf höchstem Niveau und in bester Qualität. Dieses Benutzerhandbuch wurde speziell entwickelt, um Sie Schritt für Schritt durch die Funktionen und Optionen des Quadrokopters zu führen.
-
Seite 4: Lieferumfang
Benötigtes Zubehör 4x AA-Batterien Mignon 1,5V Wichtige Hinweise! Auf der Internetseite von ACME (http://www.ACME-online.de) finden Sie weitere Hinweise, Informationen und Anpassungen zu dieser Anleitung. Halten Sie sich unbedingt bei der Montage, beim Laden und bei der Verwendung des Modells und deren... -
Seite 5: Inhaltsverzeichnis
Bedienung der Fernsteuerung und des Modells..………………………………………………… Erstflug – wir starten………………………………………………………………………….……… Flugmodi „Home lock“…………..……………...…………………………………………………… Fail Safe = Automatisierte Sicherheitslandung…………………………………………………… Fence Mode / Virtueller Zaun………………………………….…………………………………… Klappe und Aktion – zoopa Q Evo 550 Movie …………………………………………………... Technische Daten…………………………………………………………………………………… Ersatz-/Zubehörteile………………………………………………………………………………… Gewährleistung & Garantie………………………………………………………………………… Haftungsausschluss und Warnhinweise Lesen Sie diese Hinweise vor der Inbetriebnahme und Verwendung des Modells und seiner Komponenten! Mit der Inbetriebnahme des Modells erklären Sie sich mit den Bedingungen zum Haftungsausschluss und den Hinweisen... -
Seite 6: Vorsichtsmaßnahmen Vor Jedem Flug
Das Modell von Magneten (Werkzeug, Autolautsprechern usw.) fern gehalten wird um den Kompass nicht zu beschädigen Wenn Fehler oder Irritationen auftreten, wenden Sie sich direkt an Ihren Händler oder an den Hersteller ACME the game Company GmbH. Sicherheitshinweis für den LiPo-Akku und dem Ladevorgang ... -
Seite 7: Modelleigenschaften Und Beschreibung
Modelleigenschaften und Beschreibung Der zoopa Q Evo 550 wird in einem fast flugfertigen Zustand ausgeliefert, das Modell wurde bereits konfiguriert und getestet. Vor dem Erstflug sind nur noch wenige Handgriffe notwendig. Eingebaute Module: Funktionen: ‐ Flugstabilisierung Kontrolleinheit Fence (Virtueller Zaun) ‐... -
Seite 8: Erklärung Der Fernsteuerung
Erklärung der Fernsteuerung Die Fernsteuerung hat zahlreiche Funktion um den zoopa Q Evo 550 zu bedienen und einzustellen. Linkes Drehpoti „Fence“ Optimierter Anfänger Modus. Einschränkung des Luftraums (Virtueller Zaun) Linker Kippschalter 0 – Fixed height 1 – Evo Mode 2 – Home lock Linker Steuerknüppel... -
Seite 9: Vorbereitung
--- noch nicht den Akku an das Flugmodell anschließen --- 1. Landegestell Montage Drehen Sie den zoopa Q Evo 550 auf den Kopf und achten Sie dabei darauf, dass die Wellen der Motoren oder GPS-Turm nicht beschädigt werden oder sich verbiegen. Stecken Sie die beiden Landegestelle so an das Modell, das der lange Ausleger nach vorne zeigt. -
Seite 10: Erklärung Des Ladegerätes Und Laden Des Akkus
Das Starten des Modells ist nicht mehr möglich. Erklärung des Ladegerätes und Laden des Akkus Im Lieferumfang des zoopa Q Evo 550 Quadrokopters befindet sich ein hochwertiges Ladegerät. Dieses dient dazu, den Akku zu laden und zu pflegen. Im folgenden Abschnitt werden Ihnen die einzelnen Details erläutert. -
Seite 11: Akku Pflege
Leuchten alle LEDs grün, ist der Akku vollständig geladen und kann genutzt werden. Sobald Sie den Akku vorsichtig vom Ladegerät getrennt haben, zeigen die LEDs wieder den Bereitschaftsmodus (abwechselndes Blinken zwischen Grün/Rot) an. HINWEIS: Trennen Sie den Akku vor Abschluss des Ladevorgangs, schaltet das Ladegerät automatisch in den Bereitschaftsmodus um. -
Seite 12: System-Kalibrierung = Ausrichten Der Sensoren
Stick nach rechts unten ziehen. Dieses muß innerhalb von 5 Sekunden nach dem Anschließen des Akkus erfolgen. Schließen Sie jetzt die Akkufachklappe. Ein verändertes Blinkverhalten des zoopa Q Evo 550 - kurzes aufblitzen der LEDs statt blinken - zeigt den Kalibrierungsmode an. - Seite 13 Nach durchgeführten 2 Drehungen ziehen Sie den Akku vom Modell ab. Schließen Sie den Akku wieder an das Modell an, diese Phase wird durch einen zusätzlichen Piep-Ton signalisiert. Der Kompass ist an das Flugfeld angepasst.
-
Seite 14: 10 Punkte Bis Zum Ersten Testflug
10 Punkte bis zum ersten Testflug Beachten Sie unbedingt diese Punkte. Diese erleichtern Ihnen den zoopa Q Evo 550 sicher und erfolgreich zu starten und zu fliegen. 1. Abschluss einer Modellflugversicherung* Seit dem Jahr 2005 ist für den Modellflug eine Versicherung PFLICHT. Informationen dazu erhalten Sie bei Ihrem örtlichen Modellbauverein oder Händler und über den „Deutschen Modellflieger... -
Seite 15: Bedienung Der Fernsteuerung Und Des Modells
Bedienung der Fernsteuerung und des Modells Nehmen Sie bitte folgende Einstellungen an der Fernsteuerung (Mode2 = Gas links) vor: Knüppel links > mittig Linker oberer Schalter > 0 Knüppel rechts > mittig Rechter oberer Schalter > 0 Modell Fernsteuerung (Mode 2) Aktion （... - Seite 16 Ihnen weg, sondern vorwärtsgewandt auf Sie zu. Bewegen Sie den Knüppel nach links, Steuert das Modell nach rechts, bewegen Sie den Knüppel nach rechts fliegt der zoopa Q Evo 550 nach links! Beschränken Sie sich bei den ersten Flügen auf Position halten, Vorwärts entfernen und Rückwärts nähern.
-
Seite 17: Unterspannungs-Schutz
Dabei speichert sich dieser die Ausrichtung der Positionen beim Start. Home lock > Bezugspunktorieniert (Startpunkt) Im Home lock Modus fliegt der zoopa Q Evo 550 orientiert am Startpunkt. Das bedeutet, dass sich das Modell mit dem nach vorn drücken des rechten Steuerknüppels vom Startpunkt wegbewegt und zurückkehrt, wenn der rechte Knüppel nach... -
Seite 18: Fence Mode / Virtueller Zaun
Q Evo 550 auf 20 Meter Flughöhe und kehrt zum Startpunkt zurück. Er wartet weitere 10 Sekunden auf ein Steuersignal und setzt dann automatisiert zur Landung an. Über den rechten Schalter im Modus „Auto Home“ kann der zoopa Q Evo 550 (Schalter links = 0 / rechts = 2) automatisch zum Startpunkt zurückkehren und landet. -
Seite 19: Firmware Updates
Klappe und Action --- zoopa Q Evo 550 Movie FPV – First Person View Bauen Sie Ihren zoopa Q Evo 550 zum FPV-Quadrokopter um. Rüsten Sie eine HD-Kamera nach, erweitern Sie diese mit einem Videotransmitter, Bildschirm/Videobrille und seien Sie der Pilot an Bord. Der sogenannte FPV Flug (First-Person-View/ Flug aus der Sicht des Piloten) gehört zu den Paradedisziplinen im RC... -
Seite 20: Technische Details
Über das Drehpoti „Camera Roll“ lässt sich ein angebauter Kamera Gimbal steuern. Um 45° nach oben und um 130° nach unten Da wir höchste Ansprüche als Ansporn sehen, haben wir eine Lösung entwickelt, die ideal miteinander harmoniert und ausgezeichnete Ergebnisse liefert. Folgende Kamera Optionen bieten wir an: - CamOne Infinity (COIN01) 1080p Full-HD, eingebautes Display oder Live-Video Ausgang sind nur wenige Highlights des... - Seite 21 ZQE550-04 zoopa Q Evo 550 Werkzeuge 4260403220047 ZQE550-05 zoopa Q Evo 550 Landegestell 4260403220054 ZQE550-06 zoopa Q Evo 550 Propeller Schutz 4 Stück 4260403220061 ZQE550-07 zoopa Q Evo 550 Gehäuse Oberschale 4260403220078 ZQE550-08 zoopa Q Evo 550 Gehäuse Unterschale 4260403220085...
- Seite 22 Problem Abhilfe Die Fernsteuerung reagiert nicht • Batterien/Akkus in der Fernsteuerung prüfen • Polung der Batterien/Akkus in der Fernsteuerung überprüfen • Ein-/Aus-Schalter betätigt? Die Fernsteuerung deutet nach dem Ein- • Ersetzen Sie die Batterien/Akkus schalten oder nach kurzem Betreib • Verwenden Sie hochwertige Alkaline-Batterien Unterspannung an Motoren lassen sich bei vollständig gela- •Steuerknüppel sind mechanisch blockiert und erreichen die...
-
Seite 23: Gewährleistung & Garantie
» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und / oder Materialfehlern innerhalb von 24 Monate, ab Kauf einen Defekt aufweisen, werden von ACME the game company GmbH nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät dem Erstkäufer kostenlos ausgetauscht oder repariert.
