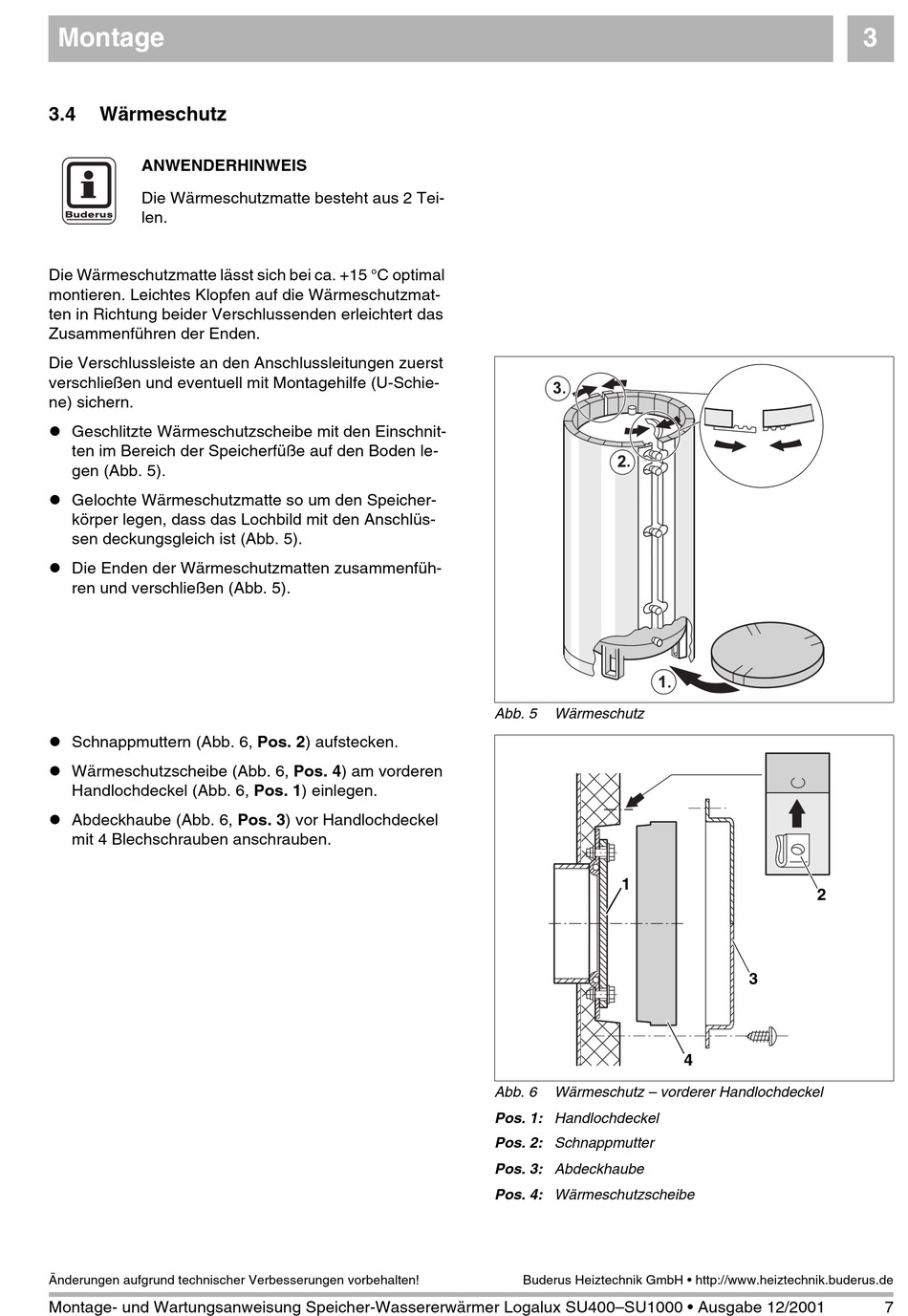

Wärmeschutz - Buderus Logalux SU400 Montage- Und Wartungsanweisung

Montage
3.4 Wärmeschutz
ANWENDERHINWEIS
Die Wärmeschutzmatte besteht aus 2 Tei-
len.
Die Wärmeschutzmatte lässt sich bei ca. +15 °C optimal
montieren. Leichtes Klopfen auf die Wärmeschutzmat-
ten in Richtung beider Verschlussenden erleichtert das
Zusammenführen der Enden.
Die Verschlussleiste an den Anschlussleitungen zuerst
verschließen und eventuell mit Montagehilfe (U-Schie-
ne) sichern.
! Geschlitzte Wärmeschutzscheibe mit den Einschnit-
ten im Bereich der Speicherfüße auf den Boden le-
gen (Abb. 5).
! Gelochte Wärmeschutzmatte so um den Speicher-
körper legen, dass das Lochbild mit den Anschlüs-
sen deckungsgleich ist (Abb. 5).
! Die Enden der Wärmeschutzmatten zusammenfüh-
ren und verschließen (Abb. 5).
! Schnappmuttern (Abb. 6, Pos. 2) aufstecken.
! Wärmeschutzscheibe (Abb. 6, Pos. 4) am vorderen
Handlochdeckel (Abb. 6, Pos. 1) einlegen.
! Abdeckhaube (Abb. 6, Pos. 3) vor Handlochdeckel
mit 4 Blechschrauben anschrauben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001
Abb. 5 Wärmeschutz
1 1
Abb. 6 Wärmeschutz – vorderer Handlochdeckel
Pos. 1: Handlochdeckel
Pos. 2: Schnappmutter
Pos. 3: Abdeckhaube
Pos. 4: Wärmeschutzscheibe
