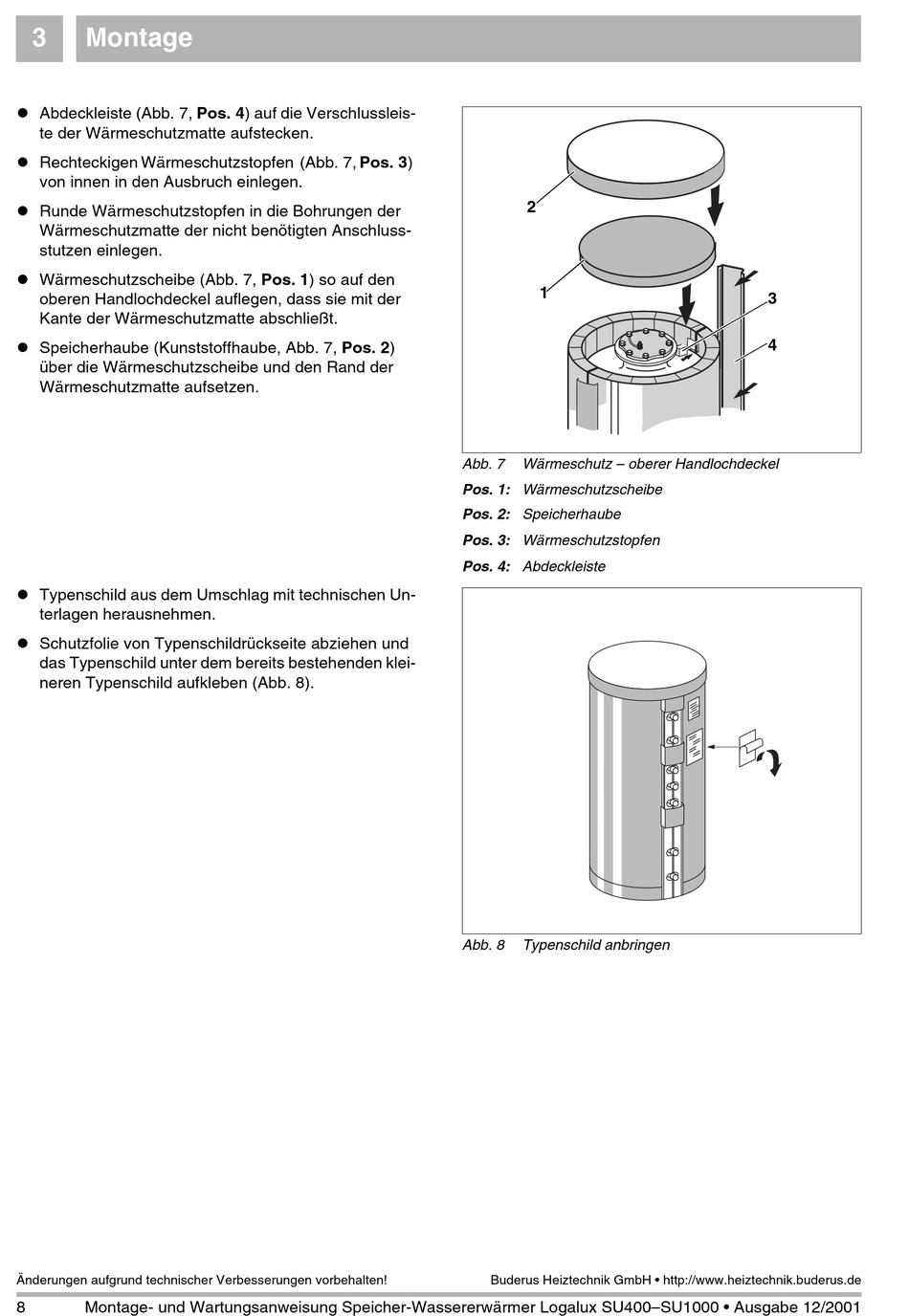

Buderus Logalux SU400 Montage- Und Wartungsanweisung Seite 8

3 Montage
! Abdeckleiste (Abb. 7, Pos. 4) auf die Verschlussleis-
te der Wärmeschutzmatte aufstecken.
! Rechteckigen Wärmeschutzstopfen (Abb. 7, Pos. 3)
von innen in den Ausbruch einlegen.
! Runde Wärmeschutzstopfen in die Bohrungen der
Wärmeschutzmatte der nicht benötigten Anschluss-
stutzen einlegen.
! Wärmeschutzscheibe (Abb. 7, Pos. 1) so auf den
oberen Handlochdeckel auflegen, dass sie mit der
Kante der Wärmeschutzmatte abschließt.
! Speicherhaube (Kunststoffhaube, Abb. 7, Pos. 2)
über die Wärmeschutzscheibe und den Rand der
Wärmeschutzmatte aufsetzen.
! Typenschild aus dem Umschlag mit technischen Un-
terlagen herausnehmen.
! Schutzfolie von Typenschildrückseite abziehen und
das Typenschild unter dem bereits bestehenden klei-
neren Typenschild aufkleben (Abb. 8).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8 Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001
2
1
Abb. 7 Wärmeschutz – oberer Handlochdeckel
Pos. 1: Wärmeschutzscheibe
Pos. 2: Speicherhaube
Pos. 3: Wärmeschutzstopfen
Pos. 4: Abdeckleiste
Abb. 8 Typenschild anbringen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3
4
