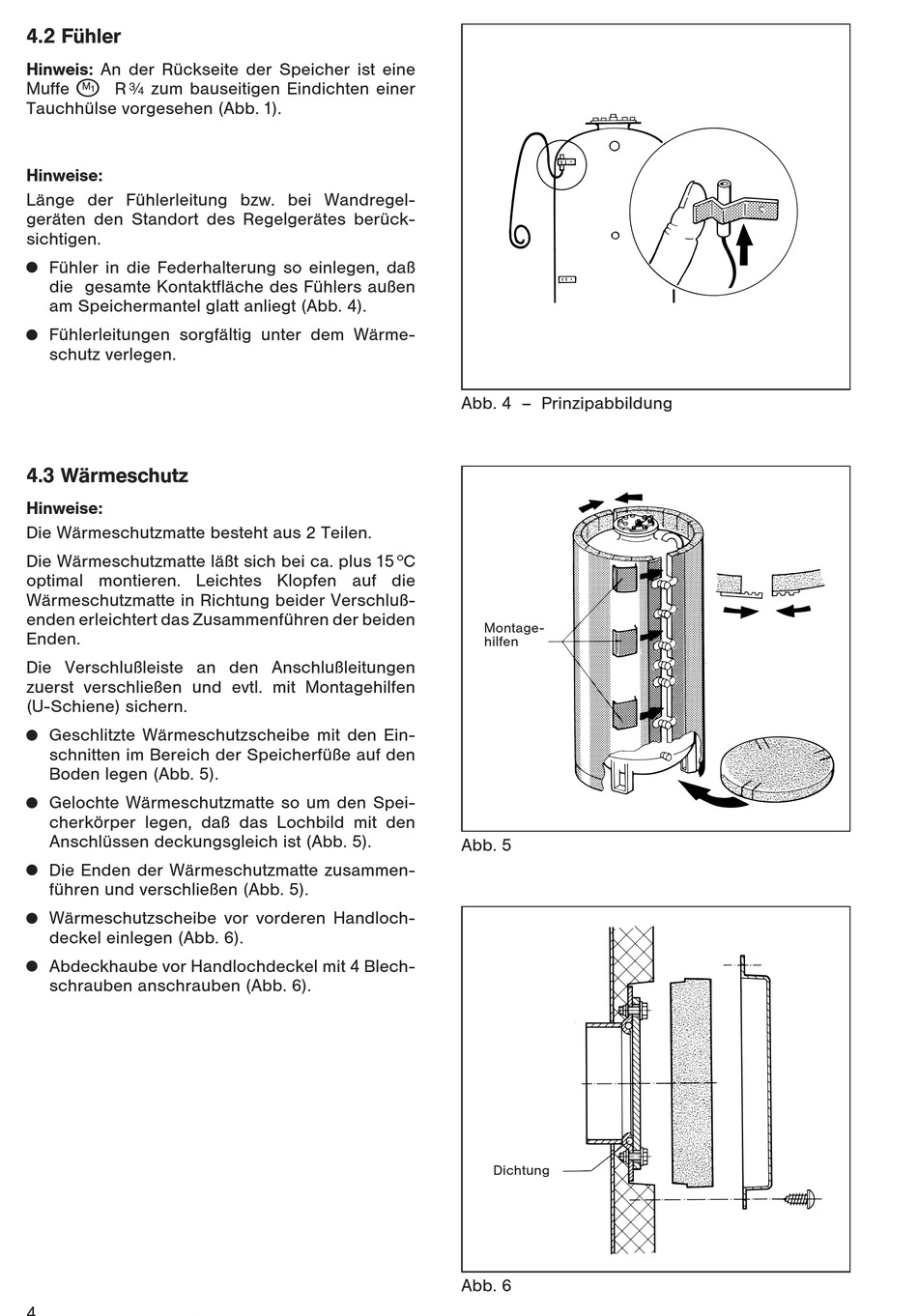

4.2 Fühler
Hinweis: An der Rückseite der Speicher ist eine
X
Muffe M R } zum bauseitigen Eindichten einer

Tauchhülse vorgesehen (Abb. ).
Hinweise:
Länge der Fühlerleitung bzw. bei Wandregel-
geräten den Standort des Regelgerätes berück-
sichtigen.
Fühler in die Federhalterung so einlegen, daß
x
die gesamte Kontaktfläche des Fühlers außen
am Speichermantel glatt anliegt (Abb. 4).
Fühlerleitungen sorgfältig unter dem Wärme-
x
schutz verlegen.
4.3 Wärmeschutz
Hinweise:
Die Wärmeschutzmatte besteht aus 2 Teilen.
Die Wärmeschutzmatte läßt sich bei ca. plus 5 hC
optimal montieren. Leichtes Klopfen auf die
Wärmeschutzmatte in Richtung beider Verschluß-
enden erleichtert das Zusammenführen der beiden
Enden.
Die Verschlußleiste an den Anschlußleitungen
zuerst verschließen und evtl. mit Montagehilfen
(U-Schiene) sichern.
Geschlitzte Wärmeschutzscheibe mit den Ein-
x
schnitten im Bereich der Speicherfüße auf den
Boden legen (Abb. 5).
Gelochte Wärmeschutzmatte so um den Spei-
x
cherkörper legen, daß das Lochbild mit den
Anschlüssen deckungsgleich ist (Abb. 5).
Die Enden der Wärmeschutzmatte zusammen-
x
führen und verschließen (Abb. 5).
Wärmeschutzscheibe vor vorderen Handloch-
x
deckel einlegen (Abb. 6).
Abdeckhaube vor Handlochdeckel mit 4 Blech-
x
schrauben anschrauben (Abb. 6).
4
Abb. 4 – Prinzipabbildung
Montage-
hilfen
Abb. 5
Dichtung
Abb. 6
