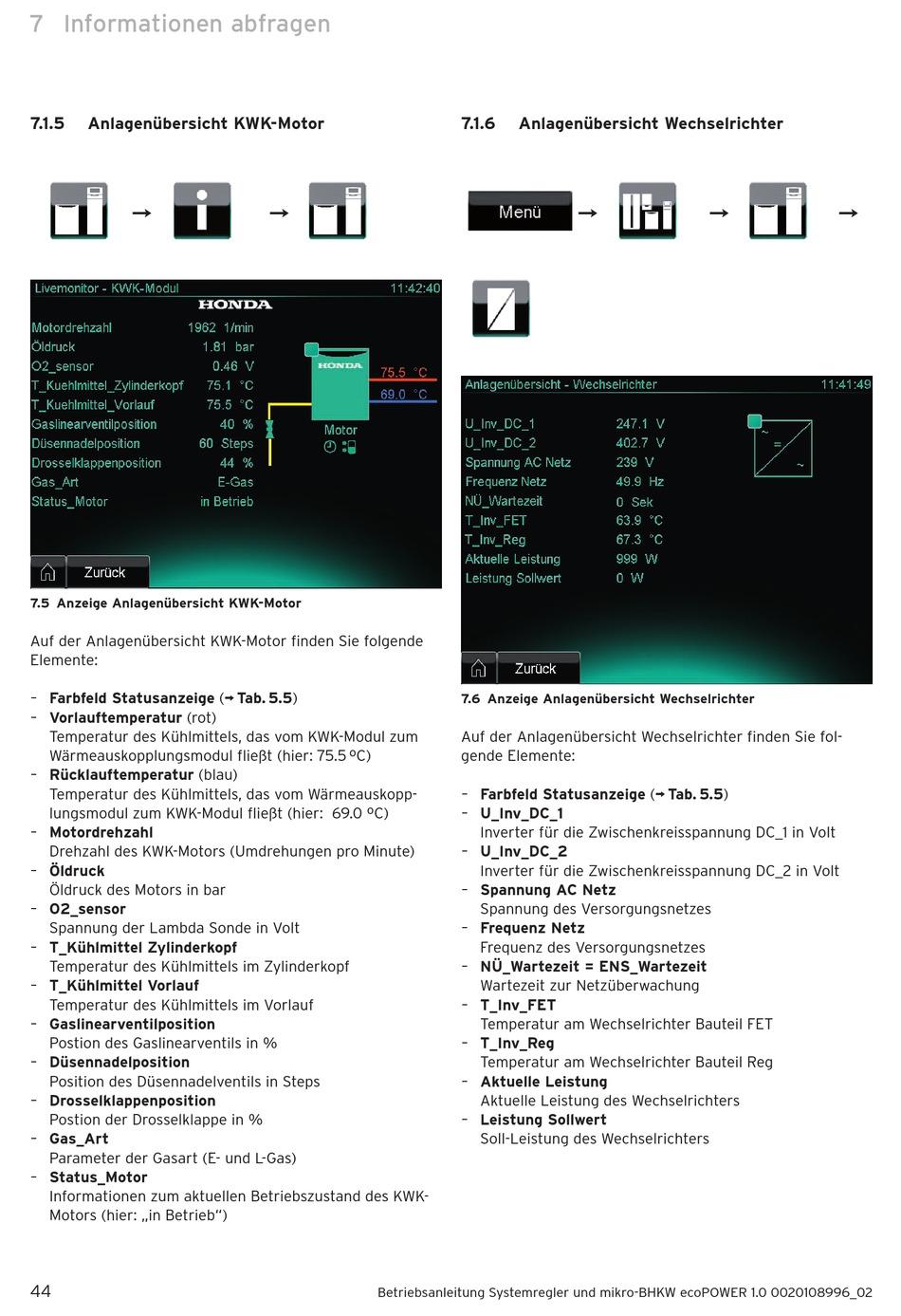

7 Informationen abfragen
7.1.5 Anlagenübersicht KWK-Motor
¬
7.5 Anzeige Anlagenübersicht KWK-Motor
Auf der Anlagenübersicht KWK-Motor finden Sie folgende
Elemente:
– Farbfeld Statusanzeige (¬ Tab. 5.5)
– Vorlauftemperatur (rot)
Temperatur des Kühlmittels, das vom KWK-Modul zum
Wärmeauskopplungsmodul fließt (hier: 75.5 ºC)
– Rücklauftemperatur (blau)
Temperatur des Kühlmittels, das vom Wärmeauskopp-
lungsmodul zum KWK-Modul fließt (hier: 69.0 ºC)
– Motordrehzahl
Drehzahl des KWK-Motors (Umdrehungen pro Minute)
– Öldruck
Öldruck des Motors in bar
– O2_sensor
Spannung der Lambda Sonde in Volt
– T_Kühlmittel Zylinderkopf
Temperatur des Kühlmittels im Zylinderkopf
– T_Kühlmittel Vorlauf
Temperatur des Kühlmittels im Vorlauf
– Gaslinearventilposition
Postion des Gaslinearventils in %
– Düsennadelposition
Position des Düsennadelventils in Steps
– Drosselklappenposition
Postion der Drosselklappe in %
– Gas_Art
Parameter der Gasart (E- und L-Gas)
– Status_Motor
Informationen zum aktuellen Betriebszustand des KWK-
Motors (hier: „in Betrieb")
44
¬
Betriebsanleitung Systemregler und mikro-BHKW ecoPOWER 1.0 0020108996_02
7.1.6 Anlagenübersicht Wechselrichter
¬
7.6 Anzeige Anlagenübersicht Wechselrichter
Auf der Anlagenübersicht Wechselrichter finden Sie fol-
gende Elemente:
– Farbfeld Statusanzeige (¬ Tab. 5.5)
– U_Inv_DC_1
Inverter für die Zwischenkreisspannung DC_1 in Volt
– U_Inv_DC_2
Inverter für die Zwischenkreisspannung DC_2 in Volt
– Spannung AC Netz
Spannung des Versorgungsnetzes
– Frequenz Netz
Frequenz des Versorgungsnetzes
– NÜ_Wartezeit = ENS_Wartezeit
Wartezeit zur Netzüberwachung
– T_Inv_FET
Temperatur am Wechselrichter Bauteil FET
– T_Inv_Reg
Temperatur am Wechselrichter Bauteil Reg
– Aktuelle Leistung
Aktuelle Leistung des Wechselrichters
– Leistung Sollwert
Soll-Leistung des Wechselrichters
¬ ¬
