7
Informationen abfragen
7.1.2
Anlagenübersicht Heizgerät
¬
oder
¬

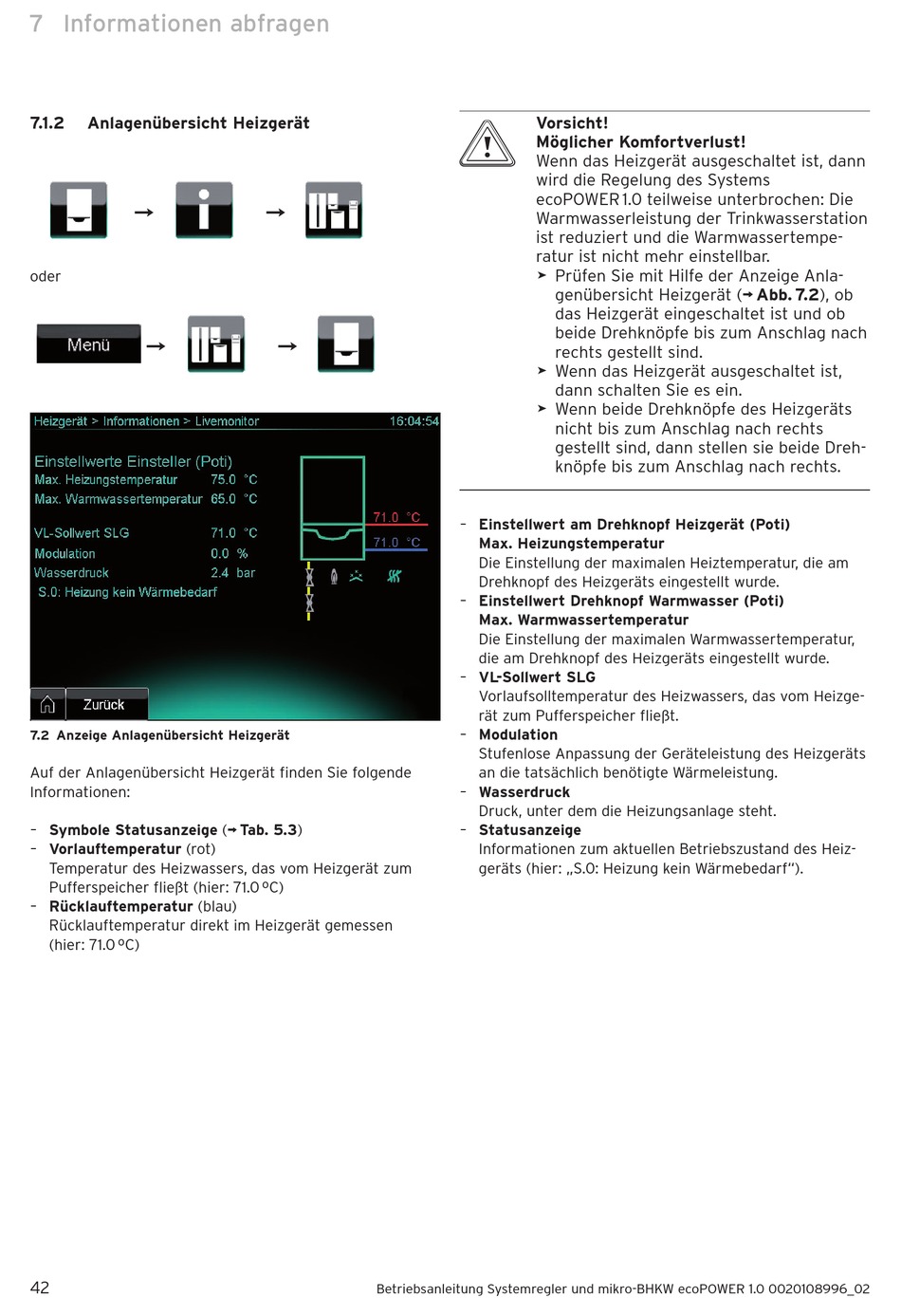

7.2 Anzeige Anlagenübersicht Heizgerät
Auf der Anlagenübersicht Heizgerät finden Sie folgende
Informationen:
– Symbole Statusanzeige (¬ Tab. 5.3)
– Vorlauftemperatur (rot)
Temperatur des Heizwassers, das vom Heizgerät zum
Pufferspeicher fließt (hier: 71.0 ºC)
– Rücklauftemperatur (blau)
Rücklauftemperatur direkt im Heizgerät gemessen
(hier: 71.0 ºC)
42
¬
¬
Betriebsanleitung Systemregler und mikro-BHKW ecoPOWER 1.0 0020108996_02
Vorsicht!
b
Möglicher Komfortverlust!
Wenn das Heizgerät ausgeschaltet ist, dann
wird die Regelung des Systems
ecoPOWER 1.0 teilweise unterbrochen: Die
Warmwasserleistung der Trinkwasserstation
ist reduziert und die Warmwassertempe-
ratur ist nicht mehr einstellbar.
> Prüfen Sie mit Hilfe der Anzeige Anla-
genübersicht Heizgerät (¬ Abb. 7.2), ob
das Heizgerät eingeschaltet ist und ob
beide Drehknöpfe bis zum Anschlag nach
rechts gestellt sind.
> Wenn das Heizgerät ausgeschaltet ist,
dann schalten Sie es ein.
> Wenn beide Drehknöpfe des Heizgeräts
nicht bis zum Anschlag nach rechts
gestellt sind, dann stellen sie beide Dreh-
knöpfe bis zum Anschlag nach rechts.
– Einstellwert am Drehknopf Heizgerät (Poti)
Max. Heizungstemperatur
Die Einstellung der maximalen Heiztemperatur, die am
Drehknopf des Heizgeräts eingestellt wurde.
– Einstellwert Drehknopf Warmwasser (Poti)
Max. Warmwassertemperatur
Die Einstellung der maximalen Warmwassertemperatur,
die am Drehknopf des Heizgeräts eingestellt wurde.
– VL-Sollwert SLG
Vorlaufsolltemperatur des Heizwassers, das vom Heizge-
rät zum Pufferspeicher fließt.
– Modulation
Stufenlose Anpassung der Geräteleistung des Heizgeräts
an die tatsächlich benötigte Wärmeleistung.
– Wasserdruck
Druck, unter dem die Heizungsanlage steht.
– Statusanzeige
Informationen zum aktuellen Betriebszustand des Heiz-
geräts (hier: „S.0: Heizung kein Wärmebedarf").
