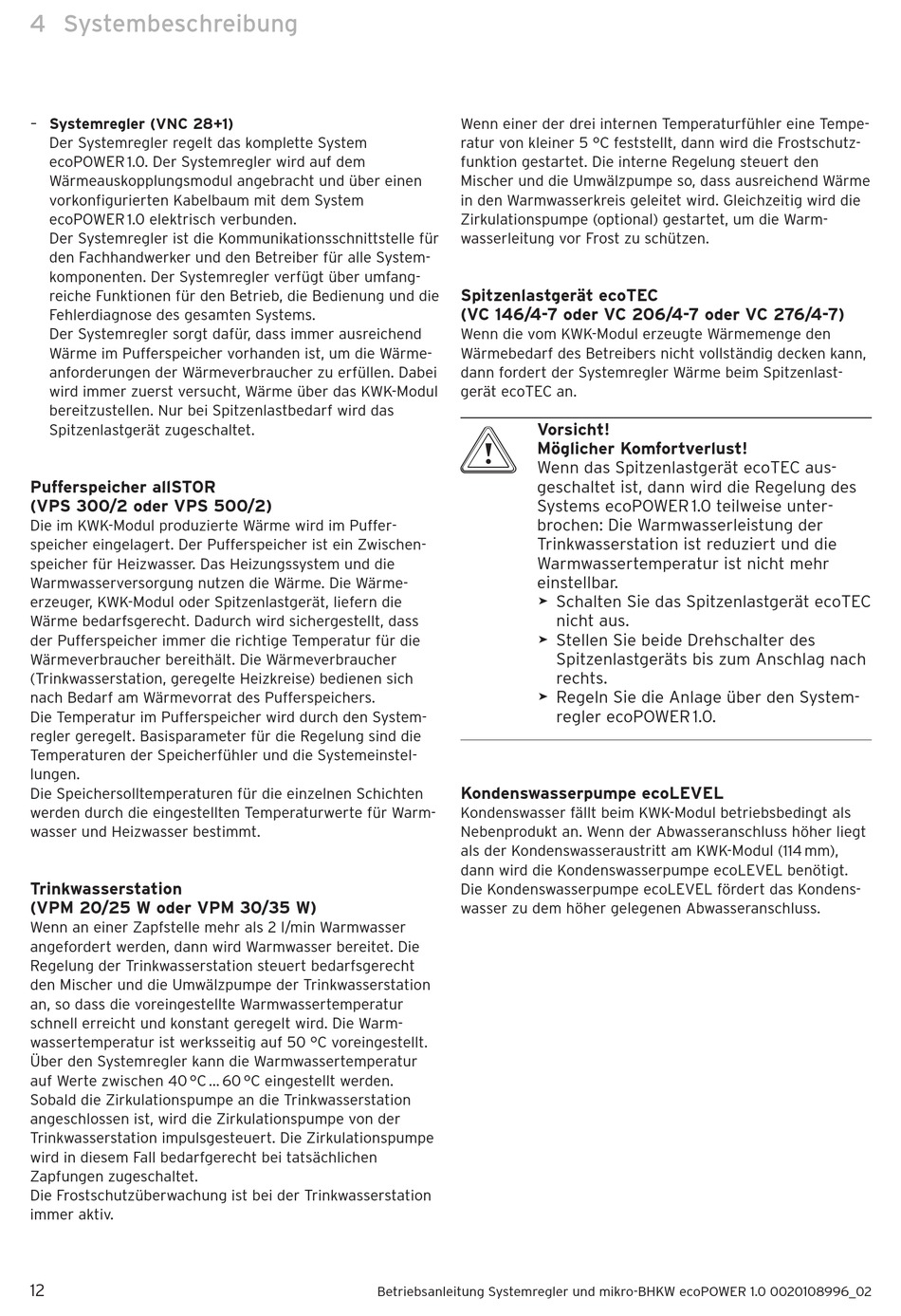

Vaillant ecoPOWER 1.0 Betriebsanleitung Seite 12

Vorschau ausblenden Andere Handbücher für ecoPOWER 1.0:
Inhaltsverzeichnis

Werbung

4
Systembeschreibung
– Systemregler (VNC 28+1)
Der Systemregler regelt das komplette System
ecoPOWER 1.0. Der Systemregler wird auf dem
Wärmeauskopplungsmodul angebracht und über einen
vorkonfigurierten Kabelbaum mit dem System
ecoPOWER 1.0 elektrisch verbunden.
Der Systemregler ist die Kommunikationsschnittstelle für
den Fachhandwerker und den Betreiber für alle System-
komponenten. Der Systemregler verfügt über umfang-
reiche Funktionen für den Betrieb, die Bedienung und die
Fehlerdiagnose des gesamten Systems.
Der Systemregler sorgt dafür, dass immer ausreichend
Wärme im Pufferspeicher vorhanden ist, um die Wärme-
anforderungen der Wärmeverbraucher zu erfüllen. Dabei
wird immer zuerst versucht, Wärme über das KWK-Modul
bereitzustellen. Nur bei Spitzenlastbedarf wird das
Spitzenlastgerät zugeschaltet.
Pufferspeicher allSTOR
(VPS 300/2 oder VPS 500/2)
Die im KWK-Modul produzierte Wärme wird im Puffer-
speicher eingelagert. Der Pufferspeicher ist ein Zwischen-
speicher für Heizwasser. Das Heizungssystem und die
Warmwasser versorgung nutzen die Wärme. Die Wärme-
erzeuger, KWK-Modul oder Spitzenlastgerät, liefern die
Wärme bedarfsgerecht. Dadurch wird sichergestellt, dass
der Pufferspeicher immer die richtige Temperatur für die
Wärmeverbraucher bereithält. Die Wärme verbraucher
(Trinkwasserstation, geregelte Heizkreise) bedienen sich
nach Bedarf am Wärme vorrat des Pufferspeichers.
Die Temperatur im Pufferspeicher wird durch den System-
regler geregelt. Basisparameter für die Regelung sind die
Temperaturen der Speicherfühler und die SystemeinsteI-
lungen.
Die Speichersolltemperaturen für die einzelnen Schichten
werden durch die eingestellten Temperaturwerte für Warm-
wasser und Heizwasser bestimmt.
Trinkwasserstation
(VPM 20/25 W oder VPM 30/35 W)
Wenn an einer Zapfstelle mehr als 2 l/min Warmwasser
angefordert werden, dann wird Warmwasser bereitet. Die
Regelung der Trinkwasserstation steuert bedarfsgerecht
den Mischer und die Umwälzpumpe der Trinkwasserstation
an, so dass die voreingestellte Warmwassertempe ratur
schnell erreicht und konstant geregelt wird. Die Warm-
wassertemperatur ist werksseitig auf 50 °C voreingestellt.
Über den System regler kann die Warmwassertemperatur
auf Werte zwischen 40 °C ... 60 °C eingestellt werden.
Sobald die Zirkulationspumpe an die Trinkwasserstation
angeschlossen ist, wird die Zirkulationspumpe von der
Trinkwasserstation impulsgesteuert. Die Zirkulationspumpe
wird in diesem Fall bedarfgerecht bei tatsächlichen
Zapfungen zugeschaltet.
Die Frostschutzüberwachung ist bei der Trinkwasserstation
immer aktiv.
12
Wenn einer der drei internen Temperaturfühler eine Tempe-
ratur von kleiner 5 °C feststellt, dann wird die Frostschutz-
funktion gestartet. Die interne Regelung steuert den
Mischer und die Umwälzpumpe so, dass ausreichend Wärme
in den Warmwasserkreis geleitet wird. Gleich zeitig wird die
Zirkulationspumpe (optional) gestartet, um die Warm-
wasserleitung vor Frost zu schützen.
Spitzenlastgerät ecoTEC
(VC 146/4-7 oder VC 206/4-7 oder VC 276/4-7)
Wenn die vom KWK-Modul erzeugte Wärmemenge den
Wärmebedarf des Betreibers nicht vollständig decken kann,
dann fordert der Systemregler Wärme beim Spitzenlast-
gerät ecoTEC an.
Vorsicht!
b
Möglicher Komfortverlust!
Wenn das Spitzenlastgerät ecoTEC aus-
geschaltet ist, dann wird die Regelung des
Systems ecoPOWER 1.0 teilweise unter-
brochen: Die Warmwasserleistung der
Trinkwasserstation ist reduziert und die
Warmwassertemperatur ist nicht mehr
einstellbar.
> Schalten Sie das Spitzenlastgerät ecoTEC
> Stellen Sie beide Drehschalter des
> Regeln Sie die Anlage über den System-
Kondenswasserpumpe ecoLEVEL
Kondenswasser fällt beim KWK-Modul betriebsbedingt als
Nebenprodukt an. Wenn der Abwasseranschluss höher liegt
als der Kondenswasseraustritt am KWK-Modul (114 mm),
dann wird die Kondenswasserpumpe ecoLEVEL benötigt.
Die Kondenswasserpumpe ecoLEVEL fördert das Kondens-
wasser zu dem höher gelegenen Abwasseranschluss.
Betriebsanleitung Systemregler und mikro-BHKW ecoPOWER 1.0 0020108996_02
nicht aus.
Spitzenlastgeräts bis zum Anschlag nach
rechts.
regler ecoPOWER 1.0.
