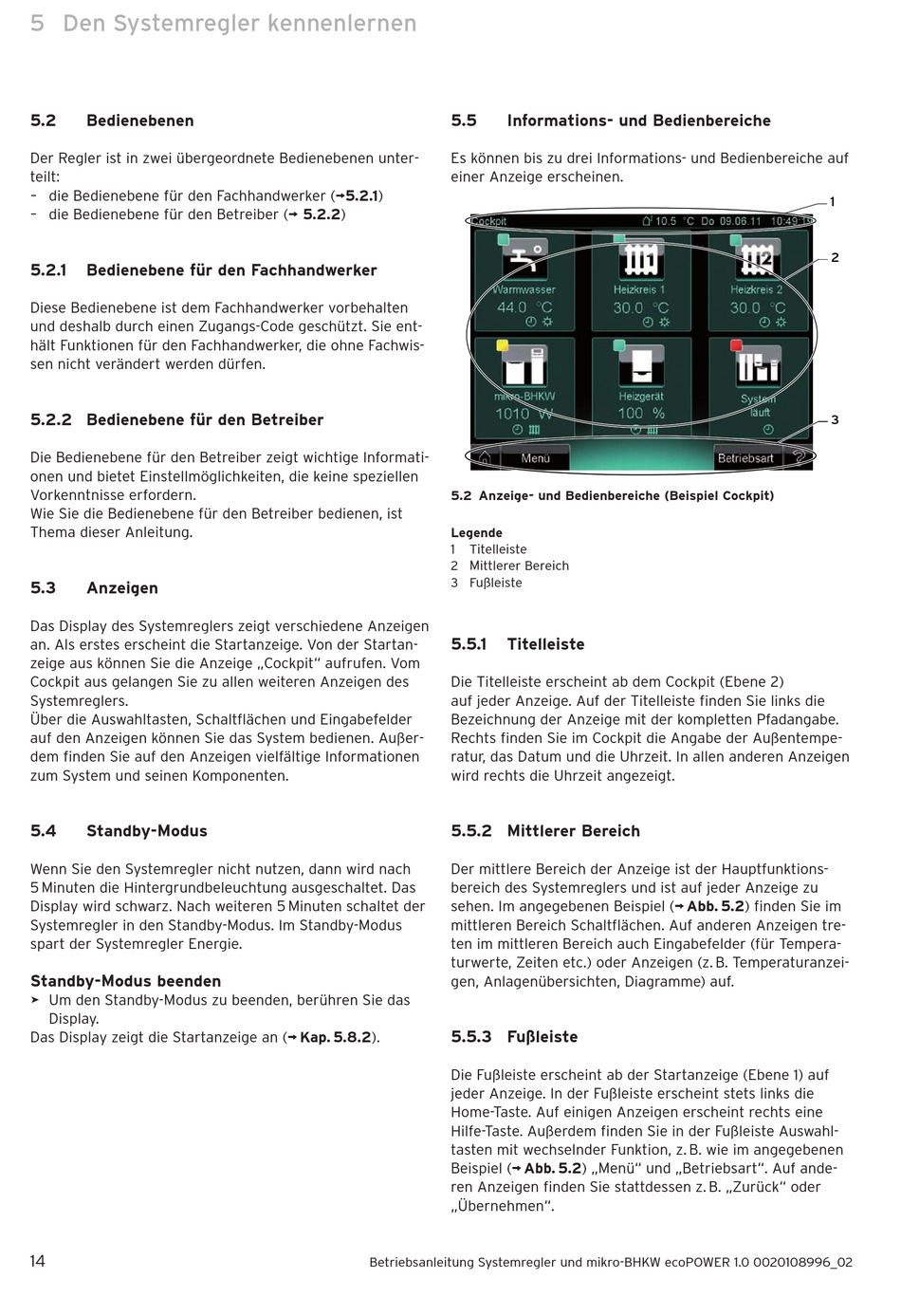

5
Den Systemregler kennenlernen
5.2
Bedienebenen
Der Regler ist in zwei übergeordnete Bedien ebenen unter-
teilt:
– die Bedienebene für den Fachhandwerker (¬5.2.1)
– die Bedienebene für den Betreiber (¬ 5.2.2)
5.2.1
Bedienebene für den Fachhandwerker
Diese Bedienebene ist dem Fachhandwerker vorbehalten
und deshalb durch einen Zugangs-Code geschützt. Sie ent-
hält Funktionen für den Fachhandwerker, die ohne Fachwis-
sen nicht verändert werden dürfen.
5.2.2 Bedienebene für den Betreiber
Die Bedienebene für den Betreiber zeigt wichtige Informati-
onen und bietet Einstellmöglichkeiten, die keine speziellen
Vorkenntnisse erfordern.
Wie Sie die Bedienebene für den Betreiber bedienen, ist
Thema dieser Anleitung.
5.3
Anzeigen
Das Display des Systemreglers zeigt verschiedene Anzeigen
an. Als erstes erscheint die Startanzeige. Von der Startan-
zeige aus können Sie die Anzeige „Cockpit" aufrufen. Vom
Cockpit aus gelangen Sie zu allen weiteren Anzeigen des
Systemreglers.
Über die Auswahltasten, Schaltflächen und Eingabefelder
auf den Anzeigen können Sie das System bedienen. Außer-
dem finden Sie auf den Anzeigen vielfältige Informationen
zum System und seinen Komponenten.
5.4
Standby-Modus
Wenn Sie den Systemregler nicht nutzen, dann wird nach
5 Minuten die Hintergrundbeleuchtung ausgeschaltet. Das
Display wird schwarz. Nach weiteren 5 Minuten schaltet der
Systemregler in den Standby-Modus. Im Standby-Modus
spart der Systemregler Energie.
Standby-Modus beenden
> Um den Standby-Modus zu beenden, berühren Sie das
Display.
Das Display zeigt die Startanzeige an (¬ Kap. 5.8.2).
14
5.5
Informations- und Bedienbereiche
Es können bis zu drei Informations- und Bedienbereiche auf
einer Anzeige erscheinen.
5.2 Anzeige- und Bedienbereiche (Beispiel Cockpit)
Legende
1
Titelleiste
2 Mittlerer Bereich
3 Fußleiste
5.5.1
Titelleiste
Die Titelleiste erscheint ab dem Cockpit (Ebene 2)
auf jeder Anzeige. Auf der Titelleiste finden Sie links die
Bezeichnung der Anzeige mit der kompletten Pfadangabe.
Rechts finden Sie im Cockpit die Angabe der Außentempe-
ratur, das Datum und die Uhrzeit. In allen anderen Anzeigen
wird rechts die Uhrzeit angezeigt.
5.5.2 Mittlerer Bereich
Der mittlere Bereich der Anzeige ist der Hauptfunktions-
bereich des Systemreglers und ist auf jeder Anzeige zu
sehen. Im angegebenen Beispiel (¬ Abb. 5.2) finden Sie im
mittleren Bereich Schaltflächen. Auf anderen Anzeigen tre-
ten im mittleren Bereich auch Eingabefelder (für Tempera-
turwerte, Zeiten etc.) oder Anzeigen (z. B. Temperaturanzei-
gen, Anlagenübersichten, Diagramme) auf.
5.5.3 Fußleiste
Die Fußleiste erscheint ab der Startanzeige (Ebene 1) auf
jeder Anzeige. In der Fußleiste erscheint stets links die
Home-Taste. Auf einigen Anzeigen erscheint rechts eine
Hilfe-Taste. Außerdem finden Sie in der Fußleiste Auswahl-
tasten mit wechselnder Funktion, z. B. wie im angegebenen
Beispiel (¬ Abb. 5.2) „Menü" und „Betriebsart". Auf ande-
ren Anzeigen finden Sie stattdessen z. B. „Zurück" oder
„Übernehmen".
Betriebsanleitung Systemregler und mikro-BHKW ecoPOWER 1.0 0020108996_02
1
2
3
