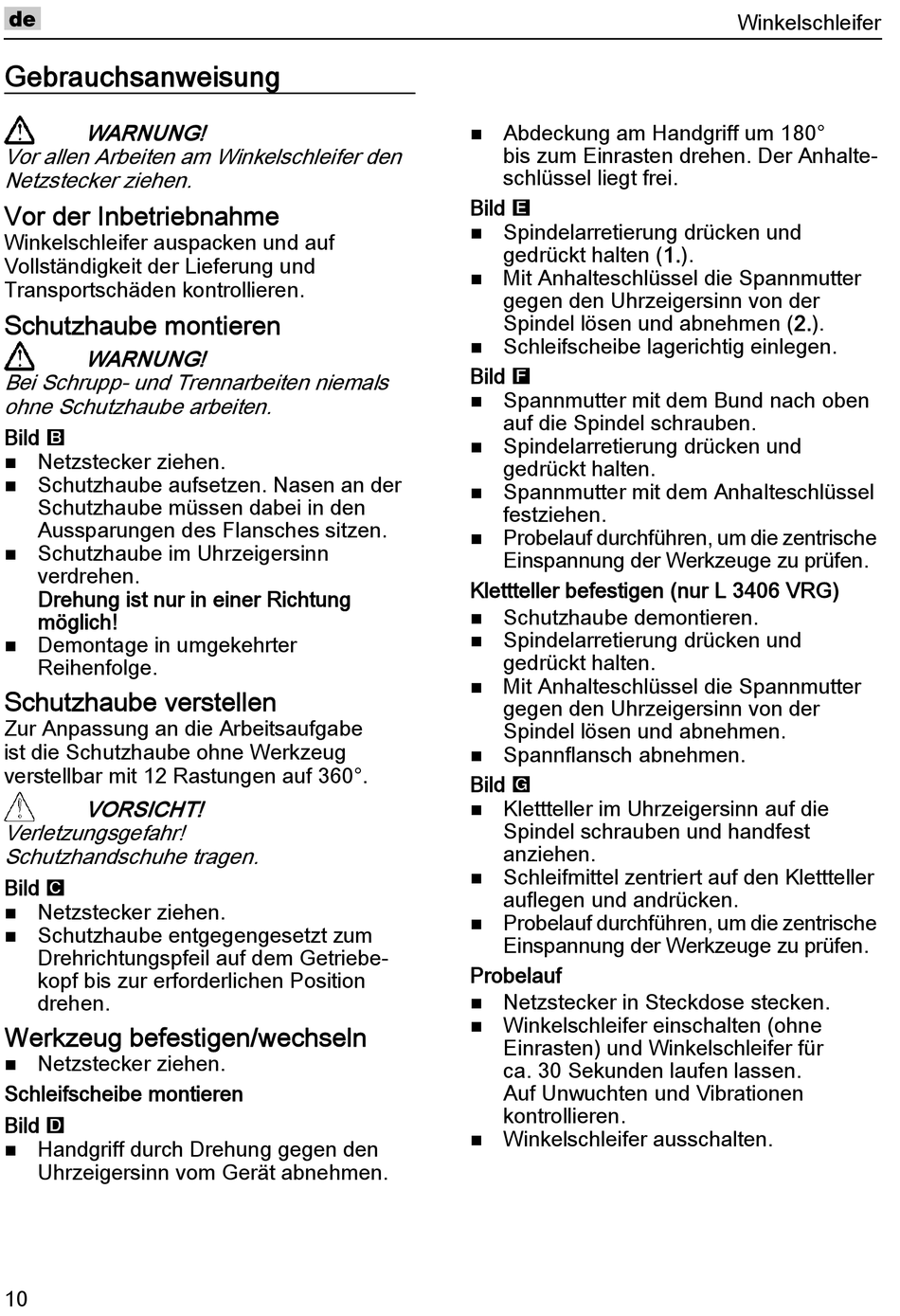

Gebrauchsanweisung; Schutzhaube Montieren; Schutzhaube Verstellen; Werkzeug Befestigen/Wechseln - Flex L 3309 FRG Bedienungsanleitung

Gebrauchsanweisung

WARNUNG!
Vor allen Arbeiten am Winkelschleifer den
Netzstecker ziehen.
Vor der Inbetriebnahme
Winkelschleifer auspacken und auf
Vollständigkeit der Lieferung und
Transportschäden kontrollieren.

Schutzhaube montieren

WARNUNG!
Bei Schrupp- und Trennarbeiten niemals
ohne Schutzhaube arbeiten.
Bild 
Netzstecker ziehen.

Schutzhaube aufsetzen. Nasen an der

Schutzhaube müssen dabei in den
Aussparungen des Flansches sitzen.
Schutzhaube im Uhrzeigersinn

verdrehen.
Drehung ist nur in einer Richtung
möglich!
Demontage in umgekehrter

Reihenfolge.

Schutzhaube verstellen

Zur Anpassung an die Arbeitsaufgabe
ist die Schutzhaube ohne Werkzeug
verstellbar mit 12 Rastungen auf 360°.
VORSICHT!
Verletzungsgefahr!
Schutzhandschuhe tragen.
Bild 
Netzstecker ziehen.

Schutzhaube entgegengesetzt zum

Drehrichtungspfeil auf dem Getriebe-
kopf bis zur erforderlichen Position
drehen.

Werkzeug befestigen/wechseln

Netzstecker ziehen.

Schleifscheibe montieren
Bild 
Handgriff durch Drehung gegen den

Uhrzeigersinn vom Gerät abnehmen.
10
Abdeckung am Handgriff um 180°

bis zum Einrasten drehen. Der Anhalte-
schlüssel liegt frei.
Bild 
Spindelarretierung drücken und

gedrückt halten (1.).
Mit Anhalteschlüssel die Spannmutter

gegen den Uhrzeigersinn von der
Spindel lösen und abnehmen (2.).
Schleifscheibe lagerichtig einlegen.

Bild 
Spannmutter mit dem Bund nach oben

auf die Spindel schrauben.
Spindelarretierung drücken und

gedrückt halten.
Spannmutter mit dem Anhalteschlüssel

festziehen.
Probelauf durchführen, um die zentrische

Einspannung der Werkzeuge zu prüfen.
Klettteller befestigen (nur L 3406 VRG)
Schutzhaube demontieren.

Spindelarretierung drücken und

gedrückt halten.
Mit Anhalteschlüssel die Spannmutter

gegen den Uhrzeigersinn von der
Spindel lösen und abnehmen.
Spannflansch abnehmen.

Bild 
Klettteller im Uhrzeigersinn auf die

Spindel schrauben und handfest
anziehen.
Schleifmittel zentriert auf den Klettteller

auflegen und andrücken.
Probelauf durchführen, um die zentrische

Einspannung der Werkzeuge zu prüfen.
Probelauf
Netzstecker in Steckdose stecken.

Winkelschleifer einschalten (ohne

Einrasten) und Winkelschleifer für
ca. 30 Sekunden laufen lassen.
Auf Unwuchten und Vibrationen
kontrollieren.
Winkelschleifer ausschalten.

Winkelschleifer
