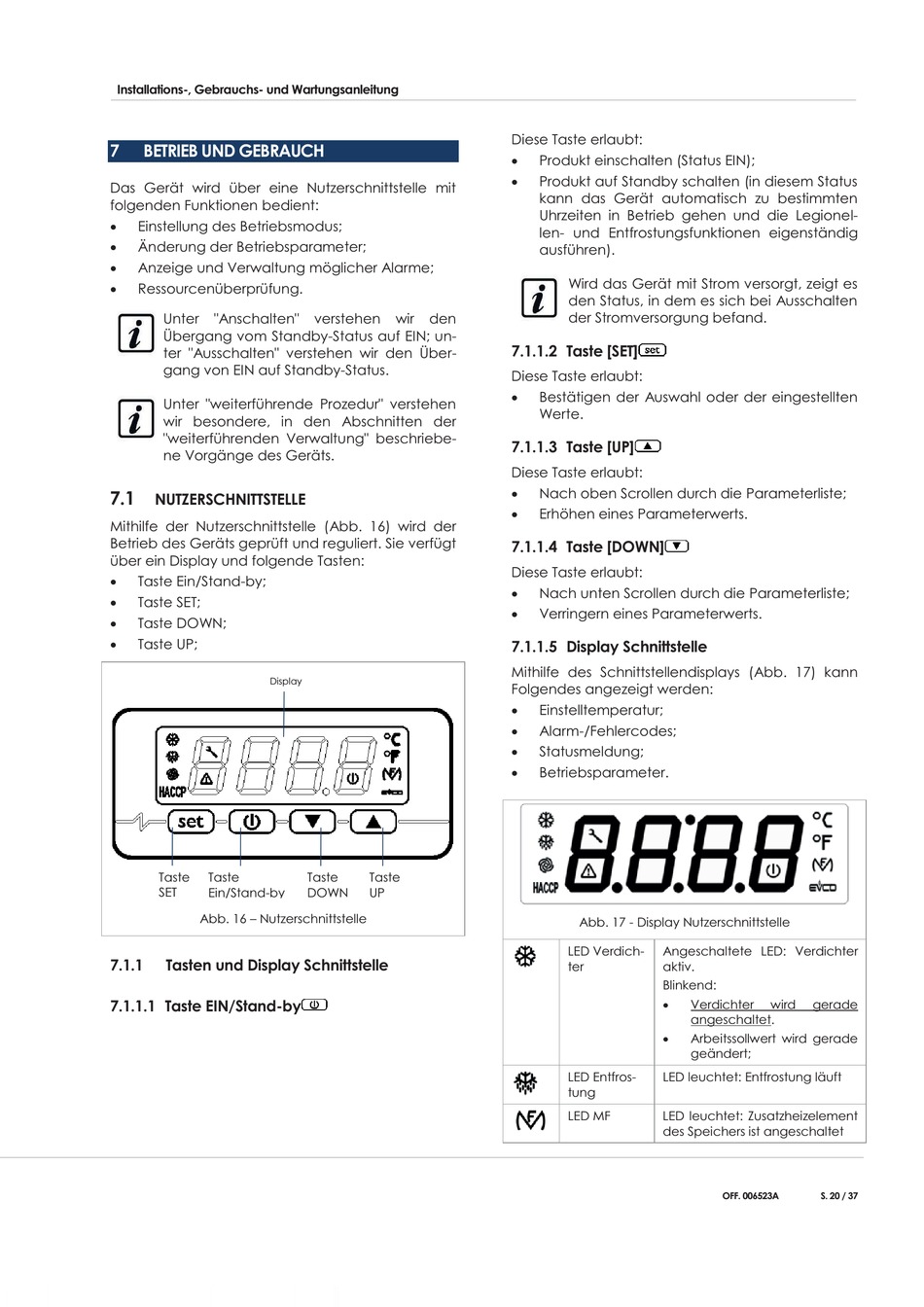

Installations-, Gebrauchs- und Wartungsanleitung
7

BETRIEB UND GEBRAUCH

Das Gerät wird über eine Nutzerschnittstelle mit
folgenden Funktionen bedient:
x
Einstellung des Betriebsmodus;
x
Änderung der Betriebsparameter;
x
Anzeige und Verwaltung möglicher Alarme;
x
Ressourcenüberprüfung.
Unter "Anschalten"
Übergang vom Standby-Status auf EIN; un-
ter "Ausschalten" verstehen wir den Über-
gang von EIN auf Standby-Status.
Unter "weiterführende Prozedur" verstehen
wir besondere, in den Abschnitten der
"weiterführenden Verwaltung" beschriebe-
ne Vorgänge des Geräts.
7.1

NUTZERSCHNITTSTELLE

Mithilfe der Nutzerschnittstelle (Abb. 16) wird der
Betrieb des Geräts geprüft und reguliert. Sie verfügt
über ein Display und folgende Tasten:
x
Taste Ein/Stand-by;
x
Taste SET;
x
Taste DOWN;
x
Taste UP;
Display
Taste Taste
SET Ein/Stand-by
Abb. 16 – Nutzerschnittstelle
7.1.1

Tasten und Display Schnittstelle

7.1.1.1 Taste EIN/Stand-by
verstehen wir den
Taste Taste
DOWN UP
Diese Taste erlaubt:
x
Produkt einschalten (Status EIN);
x
Produkt auf Standby schalten (in diesem Status
kann das Gerät automatisch zu bestimmten
Uhrzeiten in Betrieb gehen und die Legionel-
len- und Entfrostungsfunktionen eigenständig
ausführen).
Wird das Gerät mit Strom versorgt, zeigt es
den Status, in dem es sich bei Ausschalten
der Stromversorgung befand.
7.1.1.2 Taste [SET]
Diese Taste erlaubt:
x
Bestätigen der Auswahl oder der eingestellten
Werte.
7.1.1.3 Taste [UP]
Diese Taste erlaubt:
x
Nach oben Scrollen durch die Parameterliste;
x
Erhöhen eines Parameterwerts.
7.1.1.4 Taste [DOWN]
Diese Taste erlaubt:
x
Nach unten Scrollen durch die Parameterliste;
x
Verringern eines Parameterwerts.
7.1.1.5 Display Schnittstelle
Mithilfe des Schnittstellendisplays (Abb. 17) kann
Folgendes angezeigt werden:
x
Einstelltemperatur;
x
Alarm-/Fehlercodes;
x
Statusmeldung;
x
Betriebsparameter.
Abb. 17 - Display Nutzerschnittstelle
LED Verdich- Angeschaltete LED: Verdichter
ter aktiv.
Blinkend:
x
x
LED Entfros- LED leuchtet: Entfrostung läuft
tung
LED MF LED leuchtet: Zusatzheizelement
des Speichers ist angeschaltet
Verdichter wird gerade
angeschaltet.
Arbeitssollwert wird gerade
geändert;
OFF. 006523A S. 20 / 37
