9 .2.3 Montage der Ladestation bei stationärem Betrieb
Die Ladestation kann sowohl als Tisch, als auch als Wandgerät genutzt werden. Die
Leuchte ist in der Ladeschale sehr gut gesichert. Es wird daher eine dauerhafte Montage
an der Wand oder anderen geeigneten Gegenständen empfohlen.
Die horizontale Wandbefestigung erfolgt über den beiliegenden Montagewinkel. Bei der
Montage des Winkels an der Wand ist auf eine sichere Befestigung zu achten. Danach
wird die Ladeeinheit von oben auf den befestigten Winkel aufgesteckt (Siehe Bild 3).
Der saubere Sitz der Ladeschale ist wichtig für die Stabilität der Wandbefestigung. Die
Ladeeinheit wird nun mit den mitgelieferten Schrauben gesichert (Siehe Bild 3).
Die vertikale Befestigung der Ladestation an der Wand oder die Montage auf horizon-
talen, ebenen Flächen erfolgt durch die Verschraubung der Ladeschale mit dem Unter-
grund. Für die Montage sind an der Gehäuseschale vier Befestigungspunkte vorgesehen.
(Siehe Bild 4).
Die Ladestationen können mit dem optionalen Verbindungsstecker aneinandergereiht
werden. Es können bis zu 5 Stationen miteinander verbunden werden.

9.2.4 Mobiles Laden in Fahrzeugen

Die spezielle Kfz-Ladestation ist auf die gängige Kfz-Bordspannung von ca. 2 bzw.
24 V DC abgestimmt. Die Ladeeinheit sollte von einem Fachbetrieb, an einem vom
Hersteller des Fahrzeuges freigegebenen Platz montiert werden. Beim Einsatz in
Fahrzeugen ist nur eine horizontale Montage des Ladegerätes zulässig.
Siehe Abbildung 4. Der Ladevorgang erfolgt dann wie unter 9.2. beschrieben.
Ein kompletter Ladevorgang dauert am Bordspannungsnetz eines Fahrzeuges bis zu 0
Stunden. Die Leuchte kann sowohl in der Kfz-Ladestation als auch in der stationären
Ladeeinheit abwechselnd geladen werden.
9.2.4.1 Montage der Ladestation in Fahrzeugen
Die Ladestation muss mit dem Fahrzeug fest verbunden werden. Zur Befestigung der
Station können die gleichen Befestigungspunkte wie im stationären Betrieb verwendet
werden. Siehe 9.2.3 .
Die Befestigungspunkte am Fahrzeug müssen vom Fahrzeughersteller freigegeben sein.
Bei der Montage der Ladestation ist unbedingt auf den Insassenschutz zu achten. Der
Anschluss an der Fahrzeugelektrik muss von einem Fachmann oder Fachbetrieb durch-
geführt werden. Die Leistungsdaten und Anschlusswerte der Ladestation können den
technischen Daten entnommen werden (Siehe Punkt 8 – Technische Daten).
0

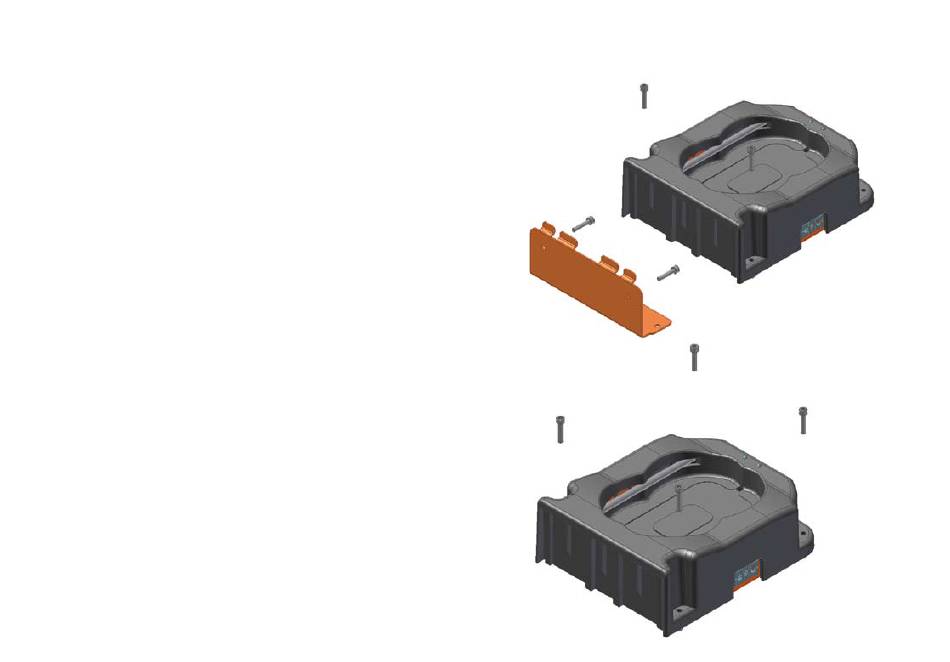

Bild 3 (Wandbefestigung)
Bild 4 (Tischbefestigung)
