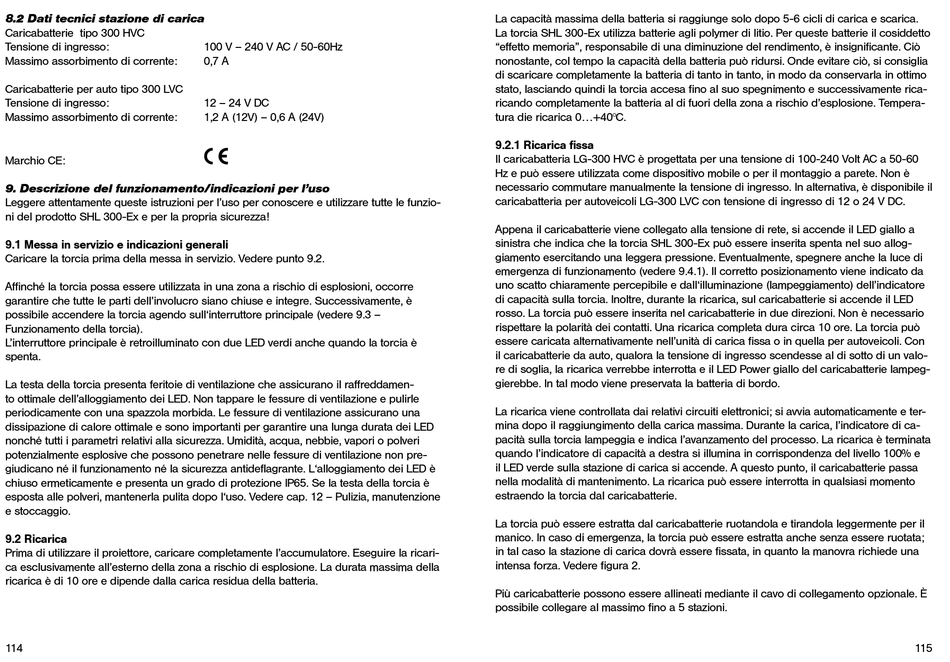

8.2 Dati tecnici stazione di carica
Caricabatterie tipo 300 HVC
Tensione di ingresso:
Massimo assorbimento di corrente:
Caricabatterie per auto tipo 300 LVC
Tensione di ingresso:
Massimo assorbimento di corrente:
Marchio CE:
9. Descrizione del funzionamento/indicazioni per l'uso
Leggere attentamente queste istruzioni per l'uso per conoscere e utilizzare tutte le funzio-
ni del prodotto SHL 300-Ex e per la propria sicurezza!

9.1 Messa in servizio e indicazioni generali

Caricare la torcia prima della messa in servizio. Vedere punto 9.2.
Affinché la torcia possa essere utilizzata in una zona a rischio di esplosioni, occorre
garantire che tutte le parti dell'involucro siano chiuse e integre. Successivamente, è
possibile accendere la torcia agendo sull'interruttore principale (vedere 9.3 –
Funzionamento della torcia).
L'interruttore principale è retroilluminato con due LED verdi anche quando la torcia è
spenta.
La testa della torcia presenta feritoie di ventilazione che assicurano il raffreddamen-
to ottimale dell'alloggiamento dei LED. Non tappare le fessure di ventilazione e pulirle
periodicamente con una spazzola morbida. Le fessure di ventilazione assicurano una
dissipazione di calore ottimale e sono importanti per garantire una lunga durata dei LED
nonché tutti i parametri relativi alla sicurezza. Umidità, acqua, nebbie, vapori o polveri
potenzialmente esplosive che possono penetrare nelle fessure di ventilazione non pre-
giudicano né il funzionamento né la sicurezza antideflagrante. L'alloggiamento dei LED è
chiuso ermeticamente e presenta un grado di protezione IP65. Se la testa della torcia è
esposta alle polveri, mantenerla pulita dopo l'uso. Vedere cap. 2 – Pulizia, manutenzione
e stoccaggio.
9.2 Ricarica
Prima di utilizzare il proiettore, caricare completamente l'accumulatore. Eseguire la ricari-
ca esclusivamente all'esterno della zona a rischio di esplosione. La durata massima della
ricarica è di 0 ore e dipende dalla carica residua della batteria.
4
00 V – 240 V AC / 50-60Hz
0,7 A
2 – 24 V DC
,2 A (2V) – 0,6 A (24V)
0
La capacità massima della batteria si raggiunge solo dopo 5-6 cicli di carica e scarica.
La torcia SHL 300-Ex utilizza batterie agli polymer di litio. Per queste batterie il cosiddetto
"effetto memoria", responsabile di una diminuzione del rendimento, è insignificante. Ciò
nonostante, col tempo la capacità della batteria può ridursi. Onde evitare ciò, si consiglia
di scaricare completamente la batteria di tanto in tanto, in modo da conservarla in ottimo
stato, lasciando quindi la torcia accesa fino al suo spegnimento e successivamente rica-
ricando completamente la batteria al di fuori della zona a rischio d'esplosione. Tempera-
tura die ricarica 0...+40°C.
9.2.1 Ricarica fissa
Il caricabatteria LG-300 HVC è progettata per una tensione di 00-240 Volt AC a 50-60
Hz e può essere utilizzata come dispositivo mobile o per il montaggio a parete. Non è
necessario commutare manualmente la tensione di ingresso. In alternativa, è disponibile il
caricabatteria per autoveicoli LG-300 LVC con tensione di ingresso di 2 o 24 V DC.
Appena il caricabatterie viene collegato alla tensione di rete, si accende il LED giallo a
sinistra che indica che la torcia SHL 300-Ex può essere inserita spenta nel suo allog-
giamento esercitando una leggera pressione. Eventualmente, spegnere anche la luce di
emergenza di funzionamento (vedere 9.4.). Il corretto posizionamento viene indicato da
uno scatto chiaramente percepibile e dall'illuminazione (lampeggiamento) dell'indicatore
di capacità sulla torcia. Inoltre, durante la ricarica, sul caricabatterie si accende il LED
rosso. La torcia può essere inserita nel caricabatterie in due direzioni. Non è necessario
rispettare la polarità dei contatti. Una ricarica completa dura circa 0 ore. La torcia può
essere caricata alternativamente nell'unità di carica fissa o in quella per autoveicoli. Con
il caricabatterie da auto, qualora la tensione di ingresso scendesse al di sotto di un valo-
re di soglia, la ricarica verrebbe interrotta e il LED Power giallo del caricabatterie lampeg-
gierebbe. In tal modo viene preservata la batteria di bordo.
La ricarica viene controllata dai relativi circuiti elettronici; si avvia automaticamente e ter-
mina dopo il raggiungimento della carica massima. Durante la carica, l'indicatore di ca-
pacità sulla torcia lampeggia e indica l'avanzamento del processo. La ricarica è terminata
quando l'indicatore di capacità a destra si illumina in corrispondenza del livello 00% e
il LED verde sulla stazione di carica si accende. A questo punto, il caricabatterie passa
nella modalità di mantenimento. La ricarica può essere interrotta in qualsiasi momento
estraendo la torcia dal caricabatterie.
La torcia può essere estratta dal caricabatterie ruotandola e tirandola leggermente per il
manico. In caso di emergenza, la torcia può essere estratta anche senza essere ruotata;
in tal caso la stazione di carica dovrà essere fissata, in quanto la manovra richiede una
intensa forza. Vedere figura 2.
Più caricabatterie possono essere allineati mediante il cavo di collegamento opzionale. È
possibile collegare al massimo fino a 5 stazioni.
