5
230V / 50Hz
L1
N
PE
ENGLISH

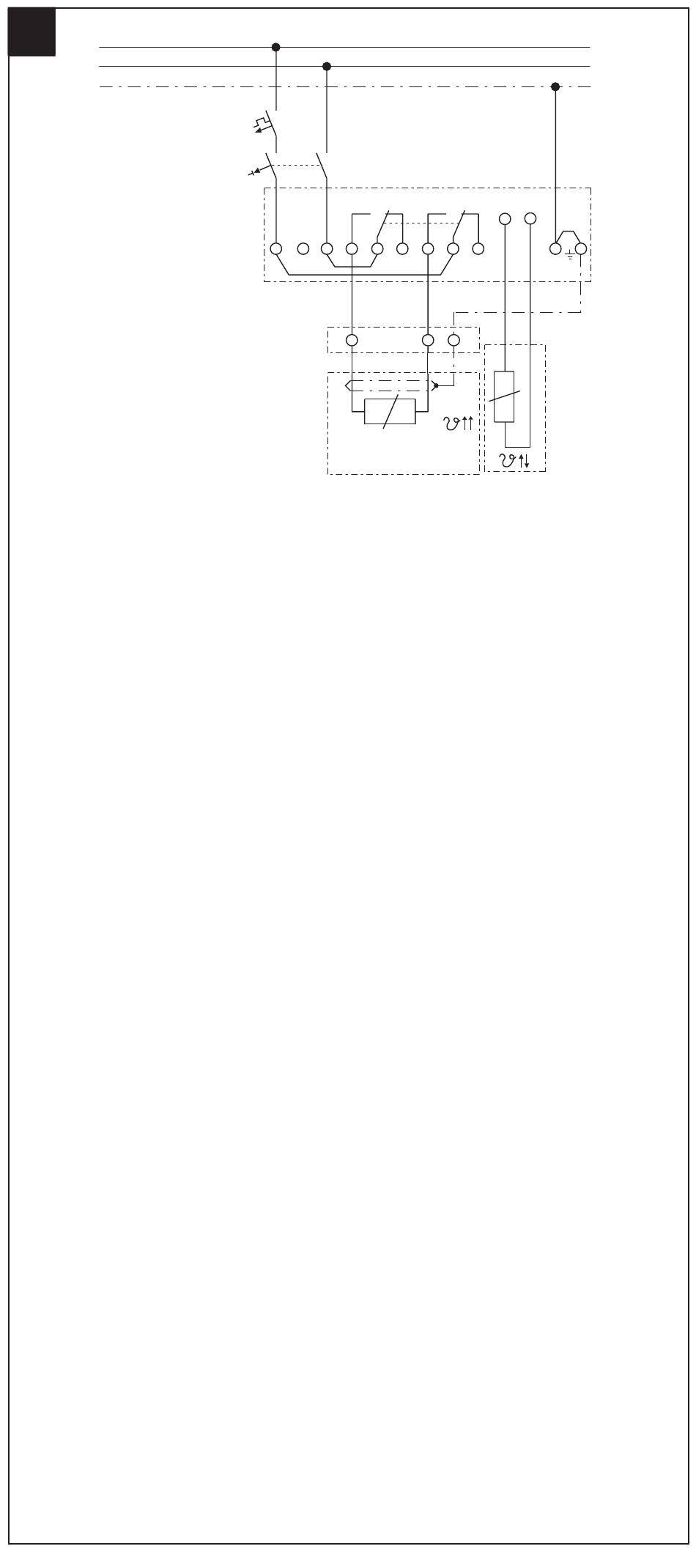

Typical wiring diagram
RAYSTAT-EX-03/04 direct switching
(supply voltage 230 V, for 110 V sup-
plies connect to terminal 2 and move
link from terminal 1 to terminal 2).
*
Circuit breaker configuration may
vary according to local standards/
requirements.
DEUTSCH
Anschlußschema
RAYSTAT-EX-03/04, direkt schaltend
(Betriebsspannung: 230 V. Für 110 V
an Anschlußklemme 2 anschließen
und umklemmen der Brücke von An-
schlußklemme 1 auf Anschluß-
klemme 2).
*
Die Ausführung des Leitungs-
schutzschalters kann den örtlichen
Standards entsprechend variieren.
FRANÇAIS
Schéma électrique
Branchement direct RAYSTAT-EX-03/
04 (tension d'alimentation de 230 V;
tension de 110 V: connecter à la
borne 2 et déplacer le pontage de la
borne 1 à la borne 2).
*
Prévoir une protection par disjonc-
teur conformément aux normes et
réglementations locales en
vigueur.
max.
16 A/C
1
2
3
**
Heating cable
Heizband
Ruban chauffant
*
RAYSTAT-EX-03/04
NO C
NC
NO
C
4
5
6
7
8
** Link 1-8 and/or 3-5 can be re-
moved to provide potential-free
contacts
CHECK: Gland sealing washer is in
place.
** Die Brücken 1-8 und/oder 3-5 kön-
nen entfernt werden, um einen
potentialfreien Kontakt herzustel-
len.
PRÜFEN: Vergewissern Sie sich, daß
die Dichtung der Verschraubung kor-
rekt montiert wird.
** Supprimer le pontage 1-8 et/ou 3-5
pour obtenir des contacts libres de
potentiel.
VÉRIFIER si la bague d'étanchéité du
presse-étoupe est en place.
Sensor
NC
9
12
Pt 100
