MANN+HUMMEL PreLine
PreLine 270 bis 600
Für die Auswahl des Ortes, wegen des nöti-
gen Platzbedarfs, das komplette Filtersystem
(Kopf mit Handpumpe, Filter mit Wassersam-
melbehälter und Wasserablassschraube) be-
rücksichtigen.
Prüfen Sie den Lieferumfang auf
Vollständigkeit.
Geeignete Stelle an Fahrzeugrahmen
(Pos.a, Bild 10) auswählen (beachten Sie
die Hinweise in Kap. 4.1).
Lochabstände suchen (wenn Bohrungen
bereits vorhanden) bzw. Bohrungen anbrin-
gen (Bild 9).
Montageflansch (Pos.1, Bild 10) am Rah-
men (Pos.a, Bild 10) mit zwei Schrauben
(Pos.b, Bild 10; M 12 - 8.8) und Scheiben
(12,5 – ISO 7090) befestigen
(Ma = 60 ±5 Nm).
An Fahrzeugen mit hoher Schwin-
gungs-/Vibrationsbelastung Flansch
zusätzlich unten mit 2 Schrauben
(M10-8.8) und Scheiben (10,5-ISO
7090) anschrauben (Ma=40 ±5Nm).
Vor der Montage mit 4 Schrauben, für den
leichteren Zugang zu den unteren Befesti-
gungslöchern, Filter vorsichtig mit einem
Bandschlüssel vom Filterkopf abmontieren.
Abdeckkappen an Eintritt (Pos.6, Bild 10)
und Austritt (Pos.5, Bild 10) entfernen.
Der Austritt kann auch an Pos.7
angeschlossen werden. Hierzu die
Verschlussschraube M18x1,5
Pos.7 herausdrehen und in Austritt
Pos.5 einschrauben (Ma = 25 ± 5
Nm).
Kraftstoffleitung trennen und Gewindever-
bindungen anbringen.
Kraftstoffleitungen (Pos.c und d, Bild 10) an
Eintritt (Pos.6, Bild 10, Gewinde M18* x 1,5)
und Austritt (Pos.5 bzw. 9, Bild 10, Gewinde
M18* x 1,5) anschließen.
Kontrollieren ob Wasserablassschraube
geschlossen ist (siehe auch Bild 17).
Dichtheit des Filters und des Wasser-
sammelbehälters überprüfen.
MANN+HUMMEL Industriefilter

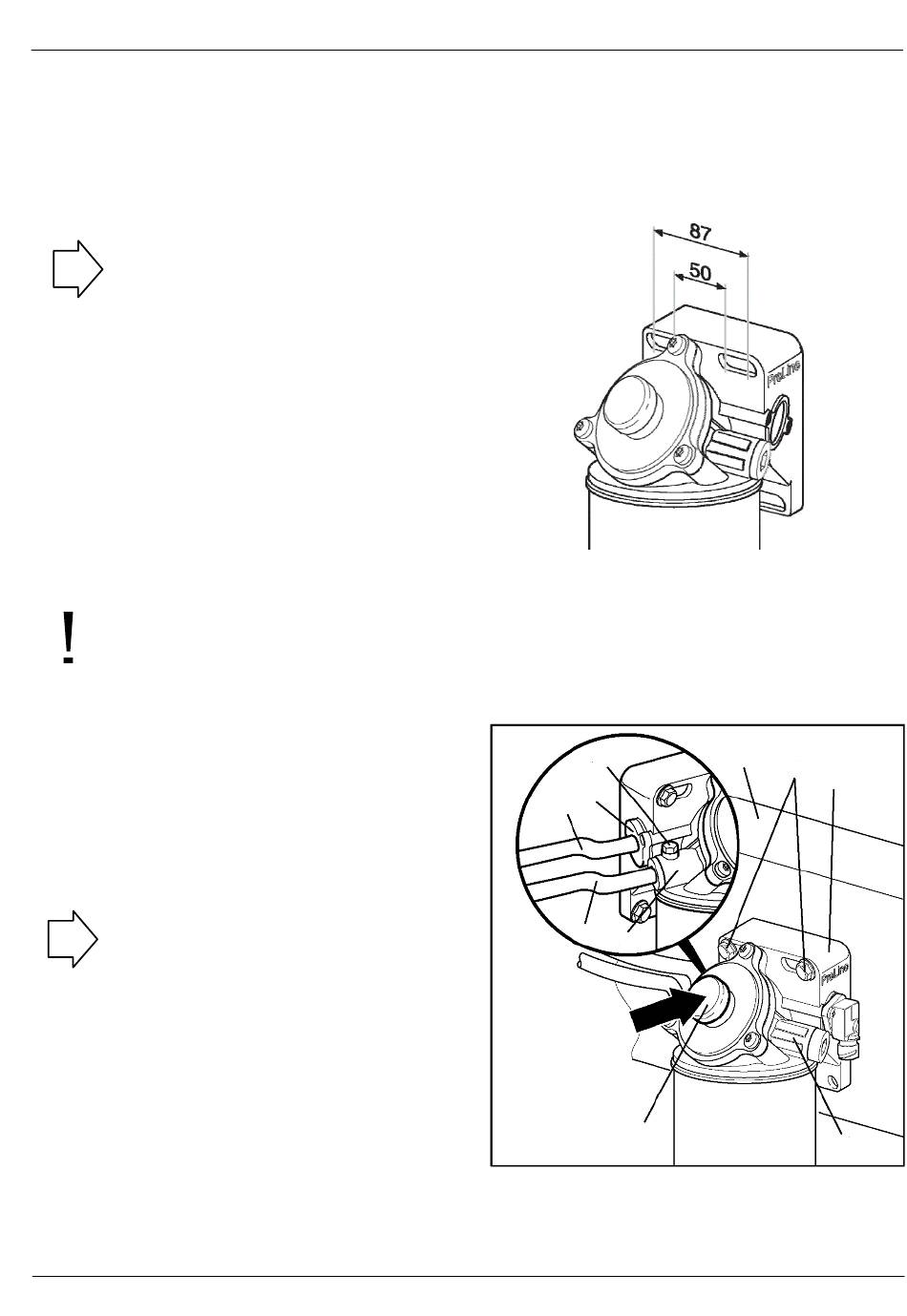

Bild 9 Langlochabstand 50 – 87 mm
c
d
von
Bild 10 Montage
*optional M16 x 1,5, Ma = 20 ± 4, SW 22
2
a
6
5
4
b
1
7
12
