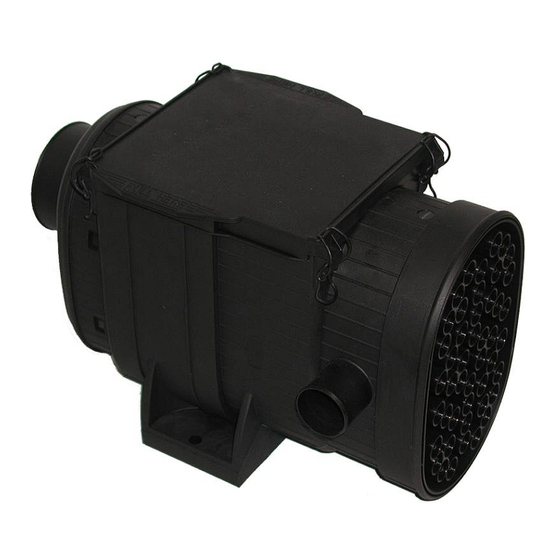

- Seite 1 MANN+HUMMEL IQORON 7, 10, 12, 14 Einbau- und Wartungsanleitung Version 0709...
-
Seite 2: Inhaltsverzeichnis
MANN+HUMMEL IQORON Kontaktinformation 1 Vorwort Diese Einbau- und Wartungsanleitung ist Diese Einbau- und Wartungsanleitung soll Bestandteil des Lieferumfangs. Sie ist in dazu dienen, den IQORON kennen zu lernen Zugriffsnähe bereitzuhalten und bleibt auch und seine bestimmungsgemäßen Einsatz- bei Weiterverkauf des Gerätes beim Gerät. -
Seite 3: Sicherheit
MANN+HUMMEL IQORON anleitung und die Einhaltung der Inspektions- 3 Sicherheit und Wartungsbedingungen. 3.1 Warnhinweise und Symbole 3.3 Betriebssicherheit Mit diesem Symbol sind alle Stellen Der IQORON darf nur von ausgebildetem und versehen, die genau zu beachten authorisiertem Personal gewartet sind, um Beschädigung oder Zer- betrieben werden. - Seite 4 MANN+HUMMEL IQORON bedeutet, dass der vorgegebene maximale Das Sekundärelement (Pos.10) schützt den Filterdurchflusswiderstand überschritten ist Motor vor Staubeintritt bei der Wartung und in und der Filter gewartet werden muss. gewissen Grenzen beim Betrieb mit einem durch unsachgemäße Handhabung schädigtem Hauptfilterelement. Ein IQORON ohne Sekundärelement kann jederzeit nach-...
- Seite 5 MANN+HUMMEL IQORON Bild 2 IQORON Baugröße 10 (Baugröße 12 und 14 vergleichbar) Pos. Bezeichnung Pos. Bezeichnung Deckel Anschluss für Wartungsschalter/- anzeiger Hauptfilterelement Reinluftstutzen Zyklonblock Drahtspannverschluss Innensechskant - Schraube Sekundärelement Absaugstutzen Filterrahmen mit Arretierungsbügel Gehäuse MANN+HUMMEL Industriefilter...
-
Seite 6: Einbau
MANN+HUMMEL IQORON 5 Einbau 5.1 Allgemeine Hinweise Prüfen Sie den Lieferumfang auf Vollständig- keit und eventuelle Beschädigungen. Option Sind beschädigte Teile in der Lieferung ent- halten, informieren Sie bitte Ihren Vertriebs- partner. Um einen hohen Vorabscheidegrad und eine geringe Schmutzbelastung des Filterelements und somit eine lange Standzeit des Filters bzw. -
Seite 7: Wartung
MANN+HUMMEL IQORON 6 Wartung Reinigungs-, Wartungs- und Instandsetzungsarbeiten nur bei abgeschaltetem Aggregat (Motor, Kompressor, Gebläse, o. ä.) durchführen. Bei ausgebautem Filterelement nicht starten! Bauteil Tätigkeit Wartungszeitpunkt Wechseln Gemäß Betriebsanleitung jeweiligen Geräte oder Motoren, bzw. (Ist ein Wechsel nicht möglich, kann... -
Seite 8: Hauptfilterelement Ausbauen
MANN+HUMMEL IQORON 6.2.1 Hauptfilterelement ausbauen Drahtspannverschlüsse (Pos. 9) entriegeln und Gehäusedeckel (Pos. 1) abnehmen. Hauptfilterelement (Pos. 2) herausnehmen und gemäß den örtlichen Bestimmungen entsorgen. Gehäuseinnenseite, Rahmen und Deckel mit einem feuchten Tuch sorgfältig aus- wischen. allem Filtern ohne Sekundärelement hierbei darauf achten, dass kein Staub oder Schmutz auf die Reinluftseite des Filters gelangt. -
Seite 9: Sekundärelement Warten
MANN+HUMMEL IQORON IQORON Baureihe 7: Hauptfilterelement in Gehäuse einsetzen Deckelführungsschiene Gehäuse ansetzen und Deckel ganz einschieben. Dabei wird das Hauptfilterelement auto- matisch fixiert und die Dichtfläche ange- presst. IQORON Baureihen größer 7: Neues Hauptfilterelement in den Rahmen einschieben. Bild 6 Spannbügel IQORON Baugröße 10 - 14... -
Seite 10: Zyklonblock Warten
MANN+HUMMEL IQORON 6.4 Zyklonblock warten Fremdkörper und Staubablagerungen am Verstopfte Zyklonzellen (z.B. durch ange- Zyklonblock und im Gehäuse per Hand oder saugte Grashalme) haben einen schlechteren z.B. mit einem Pinsel entfernen. Wirkungsgrad. Um lange Standzeiten der Festsitzende Staubablagerungen Hauptfilterelemente zu erreichen, sollte des- Zyklonblock durch Einweichen mit PA6- halb der Zyklonblock regelmäßig kontrolliert... -
Seite 11: Entsorgung Der Teile
MANN+HUMMEL IQORON Staub sorgfältig entfernen; Hauptfilterelement, Gehäuse und Gehäuse nicht korrekt verschlossen Verschlüsse auf Beschädigung prüfen; ggf. ersetzen und Gehäuse korrekt verschließen (siehe Abschnitt 6) Staub sorgfältig entfernen, Original Falsches Haupt- und/oder MANN+HUMMEL Filterelemente Sekundärelement eingesetzt einsetzen Wartungsanzeiger/-schalter überprüfen (siehe Abschnitt 6, Fußnote Wartungsanzeiger/-schalter defekt Wartungsplan), ggf. - Seite 12 MANN+HUMMEL IQORON Notizen MANN+HUMMEL GMBH, Geschäftsbereich Industriefilter 67346 Speyer, Germany, Telefon +49 (62 32) 53-80, Fax +49 (62 32) 53-88 99 E-Mail: if.info@mann-hummel.com, Internet: www.mann-hummel.com MANN+HUMMEL Industriefilter...
