MONTAGEANLEITUNG
Dieses Verstärkermodul kann entweder als eigenständiges Produkt angebracht oder in eine
Techconnect Anschluss-Frontplatte eingebaut werden.
Bei eigenständiger Verwendung:

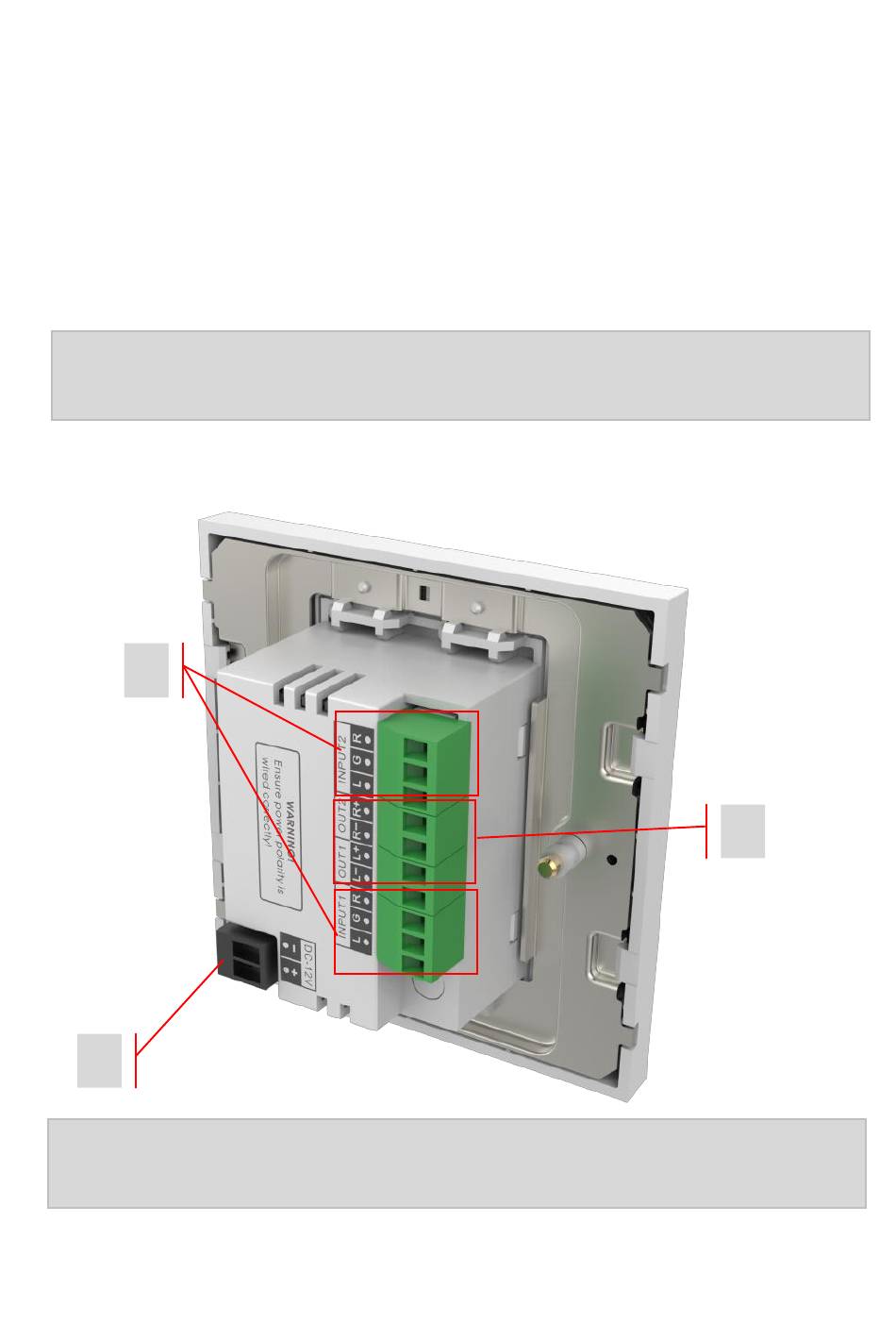

1. EINGÄNGE ANSCHLIESSEN: Falls Sie ein Stereo-Cinch-Kabel nutzen, verdrehen Sie die
beiden Massedrähte miteinander.
2. AUSGÄNGE ANSCHLIESSEN: Sie können an jedem Ausgang maximal zwei Lautsprecher
anschließen (insgesamt vier).
Es muss ein ungeschirmtes Lautsprecherkabel mit einem Mindestquerschnitt von 0,75 mm
verwendet werden. DIE GARANTIE ERLISCHT, WENN SIE EIN KABEL MIT NICHT
GEEIGNETER ABSCHIRMUNG (WIE BSPW. EIN PHONO-KABEL) VERWENDEN.
3. STROM ANSCHLIESSEN
1 1
3
HINWEIS: ES HANDELT SICH UM EINEN NIEDEROHMIGEN VERSTÄRKER. VERSUCHEN SIE
NICHT, 100-V-LAUTSPRECHER ANZUSCHLIESSEN (in der Regel ein Lautsprecher mit „t" im
Bestellcode).
