1. Insera até ao encosto o conetor mini-XLR (1)
fixado ao cabo do microfone na tomada mini-
XLR (2) do cabo de conexão do MPA III L (3).
O conetor (1) é travado automaticamente.
Veja capítulo 2.3.1.
MPA
Phantom
3
4

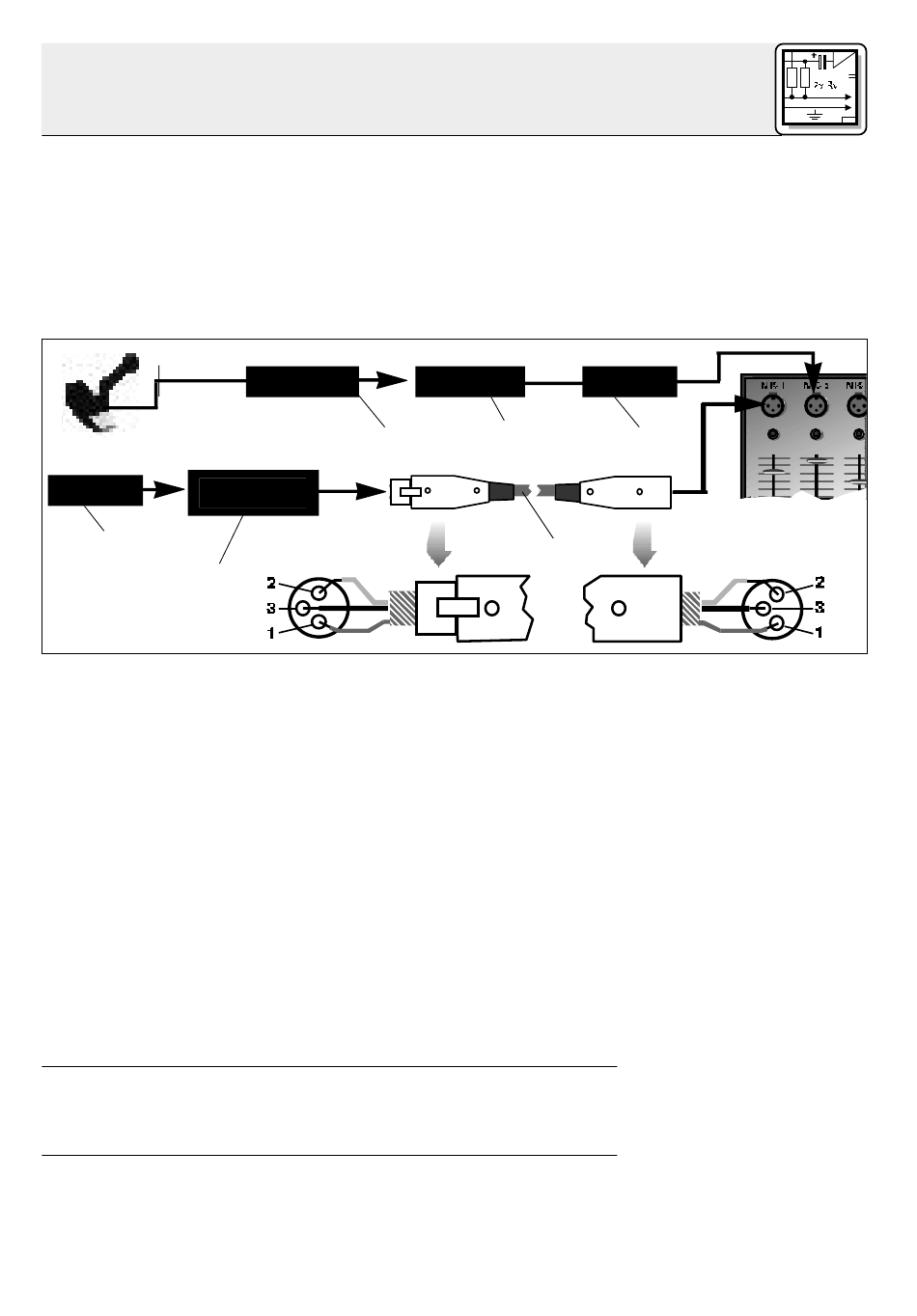

Fig. 4: Esquema de conexão com MPA III L
2. Conete o MPA III L (3) a uma entrada de micro-
fone XLR com alimentação fantasma.
3. Ligue a alimentação fantasma. (Veja as in-
struções de uso do equipamento ao qual o
microfone está ligado.)
4. Se a sua mesa de mixagem não possuir
uma alimentação fantasma, ligue o MPA III L
(3) a um alimentador fantasma opcional da
AKG (4) (N 62 E, N 66 E, B 18, B 15) e ligue o ali-
mentador fantasma a uma entrada balanceada
com um cabo XLR (5) (por exemplo AKG
MK 9/10 - não fornecido na embalagem).
Leia o manual do seu emissor de bolso.
Mini XLR Mini XLR
1
2 Conexão
2.3.2 Como usar
o MPA III L
Ligar o cabo:
Veja fig. 4.
Tirar o cabo:
MPA
2
3
5
Veja fig. 4.
2.3.3 Ligar a um
emissor de bolso
