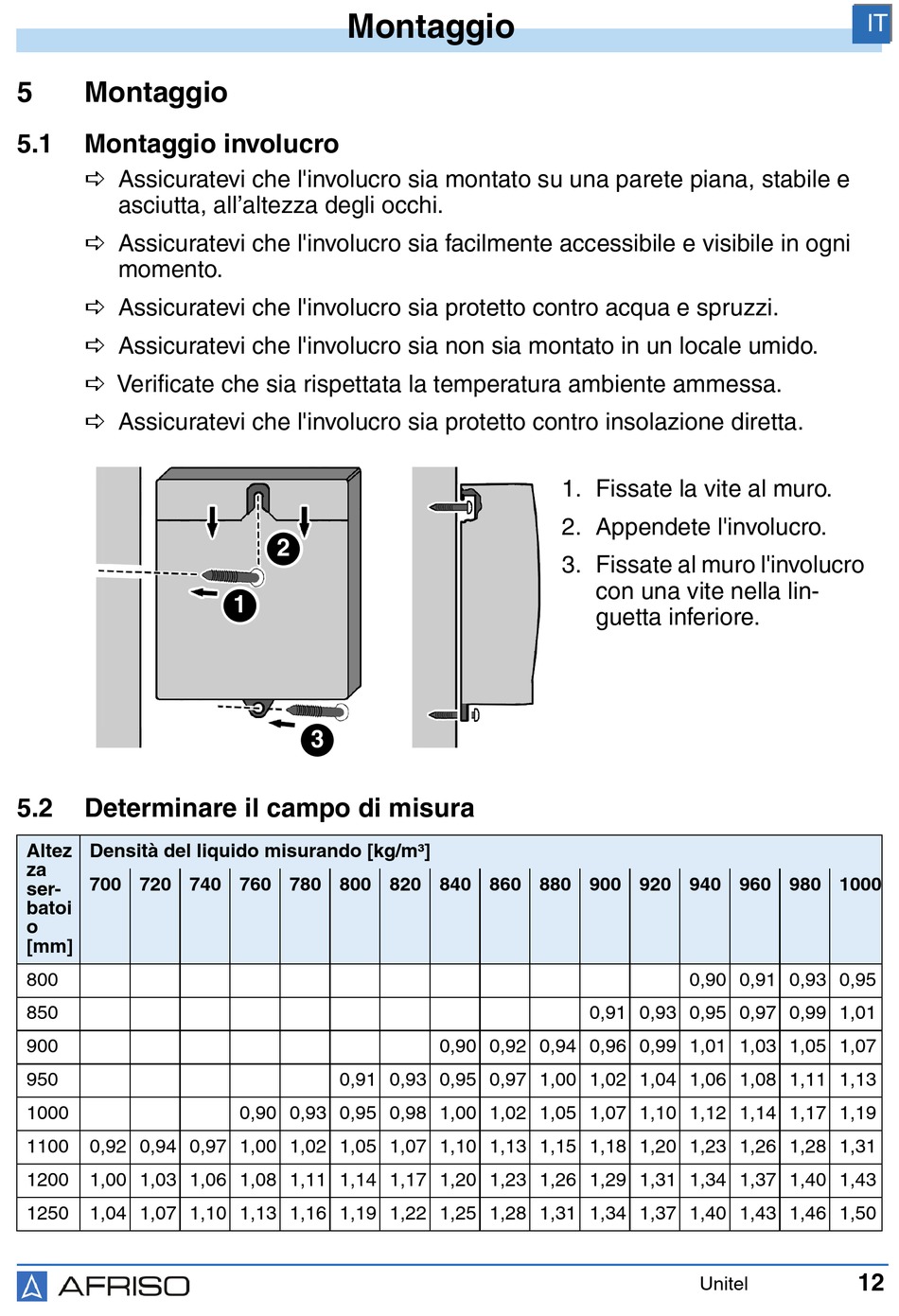

5 Montaggio
5.1 Montaggio involucro
 Assicuratevi che l'involucro sia montato su una parete piana, stabile e
asciutta, all'altezza degli occhi.
 Assicuratevi che l'involucro sia facilmente accessibile e visibile in ogni
momento.
 Assicuratevi che l'involucro sia protetto contro acqua e spruzzi.
 Assicuratevi che l'involucro sia non sia montato in un locale umido.
 Verificate che sia rispettata la temperatura ambiente ammessa.
 Assicuratevi che l'involucro sia protetto contro insolazione diretta.
5.2 Determinare il campo di misura
Altez Densità del liquido misurando [kg/m³]
za
700 720 740 760 780 800 820 840 860 880 900 920 940 960 980 1000
ser-
batoi
o
[mm]
800
850
900
950
1000
1100 0,92 0,94 0,97 1,00 1,02 1,05 1,07 1,10 1,13 1,15 1,18 1,20 1,23 1,26 1,28 1,31
1200 1,00 1,03 1,06 1,08 1,11 1,14 1,17 1,20 1,23 1,26 1,29 1,31 1,34 1,37 1,40 1,43
1250 1,04 1,07 1,10 1,13 1,16 1,19 1,22 1,25 1,28 1,31 1,34 1,37 1,40 1,43 1,46 1,50
Montaggio
2
1
3
0,91 0,93 0,95 0,97 1,00 1,02 1,04 1,06 1,08 1,11 1,13
0,90 0,93 0,95 0,98 1,00 1,02 1,05 1,07 1,10 1,12 1,14 1,17 1,19
1. Fissate la vite al muro.
2. Appendete l'involucro.
3. Fissate al muro l'involucro
con una vite nella lin-
guetta inferiore.
0,91 0,93 0,95 0,97 0,99 1,01
0,90 0,92 0,94 0,96 0,99 1,01 1,03 1,05 1,07
0,90 0,91 0,93 0,95
12
Unitel
IT
