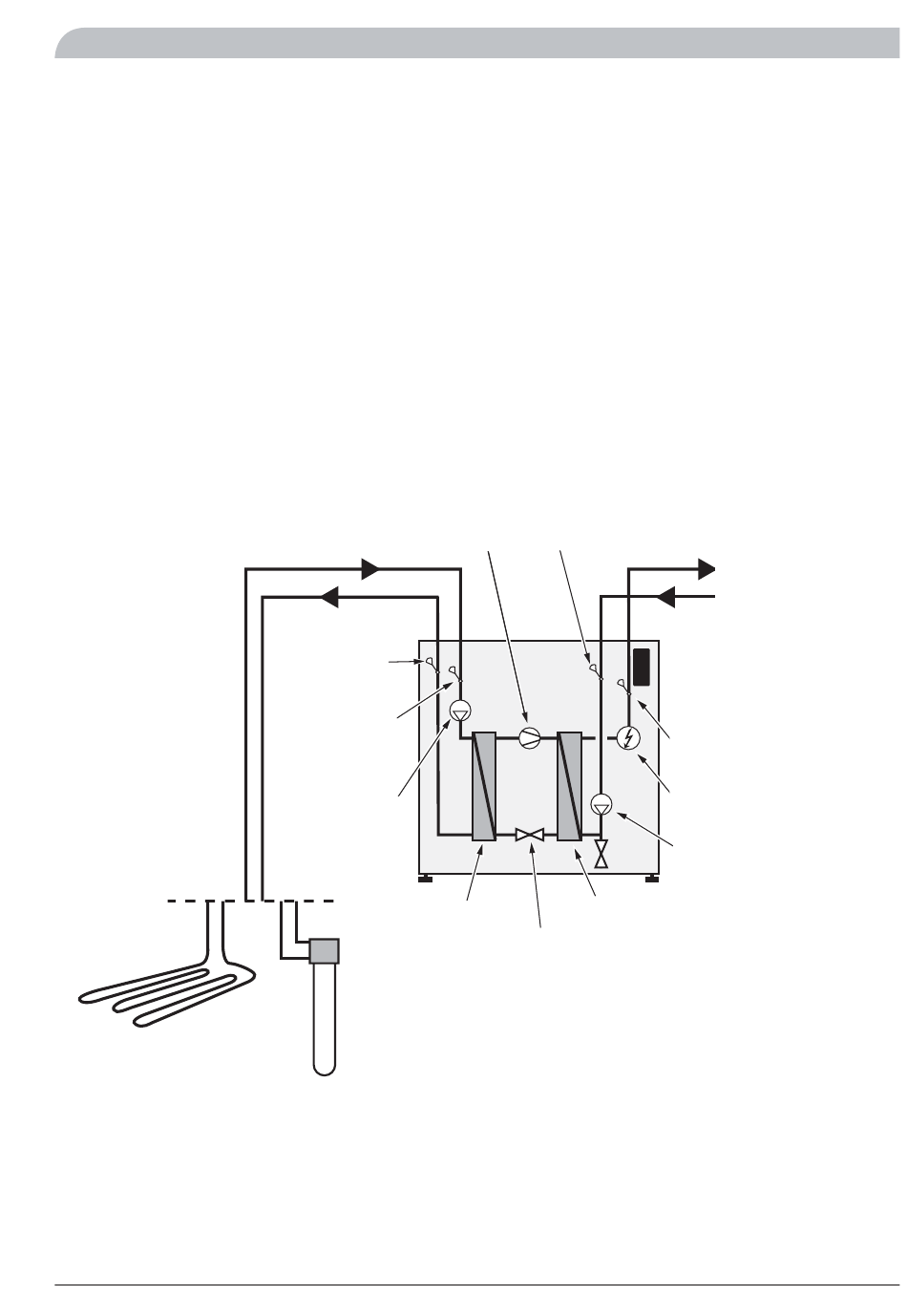

Systembeschreibung
Funktionsprinzip
FIGHTER 1105E besteht u.a. aus einem Wärmepumpenmodul
sowie einer Regeleinheit zur Steuerung von Wärmepumpe
und Sanftstartrelais. FIGHTER 1105E verfügt über integrierte
Umwälzpumpen. Daher kann die Einheit einfach an den
Kälte- bzw. Wärmeträgerkreis angeschlossen werden.
Die Wärmeaufnahme aus der Wärmequelle (Erdreich oder
Grundwasser) erfolgt durch ein geschlossenes Kälteträgersys-
tem, in dem mit Frostschutzmittel vermischtes Wasser zirku-
liert.
Auch das Grundwasser kann als Wärmequelle verwendet
werden, wobei allerdings ein zwischengeschalteter Wärme-
tauscher erforderlich ist.
Die Kälteträgerflüssigkeit gibt im Verdampfer der Wärmepum-
pe ihre Energie an das Kältemittel ab. Das Kältemittel ver-
dampft dabei und wird anschließend im Verdichter verdichtet.
Markkollektor
Erdkollektor
Verdichter
Kälteträger
Köldbärare
(KT)-R
(KB)-retur
Kälteträger
Köldbärare
(KT)-V
(KB)-fram
Kälteträgerpumpe
Köldbärar-
pump
Verdampfer
Förångare
Erdsonde
Bergkollektor
FIGHTER 1105E
Dort erhöht sich die Temperatur des Kältemittels und es wird
weiter in den Kondensator geleitet, wo es seine Energie an
den Wärmeträgerkreis abgibt.
Der Betrieb der Kälteträgerpumpe richtet sich normalerweise
nach dem Betrieb der Wärmepumpe. Mit einer besonderen
Einstellung kann die Kälteträgerpumpe für zehn Tage auf
Dauerbetrieb geschaltet werden. Anschließend kehrt die
Pumpe automatisch zum Normalbetrieb zurück. (Diese
Funktion wird verwendet, um die Wärmequelle zu spülen
(luft- und blasenfrei.))
FIGHTER 1105E kann auf Wunsch an eine externe Einheit
mit eigener Heizungsregelung angeschlossen werden. In
diesem Fall liefert FIGHTER 1105E Wärme bis zu einem festen
Temperaturwert. Dies wird als "feste Kondensierung" be-
zeichnet. Wie Sie die Raumtemperatur regeln, entnehmen
Sie der Anleitung für die externe Einheit.
Wärmeträger (WT),
Rücklauf
Kondensator
Kondensor
Expansionsventil
Ausdehnungsventil
Die Wärmeträgerseite ist mit der
erforderlichen Sicherheitsausrüstung
gemäß den geltenden Normen zu
versehen.
Für den Hausbesitzer
Systembeschreibung
Heizkörper
Andere externe
Annan värme
Einheit/Wärmepump
Wärmeträger (WT),
Värmebärare
(VB), fram
Vorlauf
Heizpatrone
Elpatron
Värmebärar-
Wärmeträgerpumpe
pump
3
