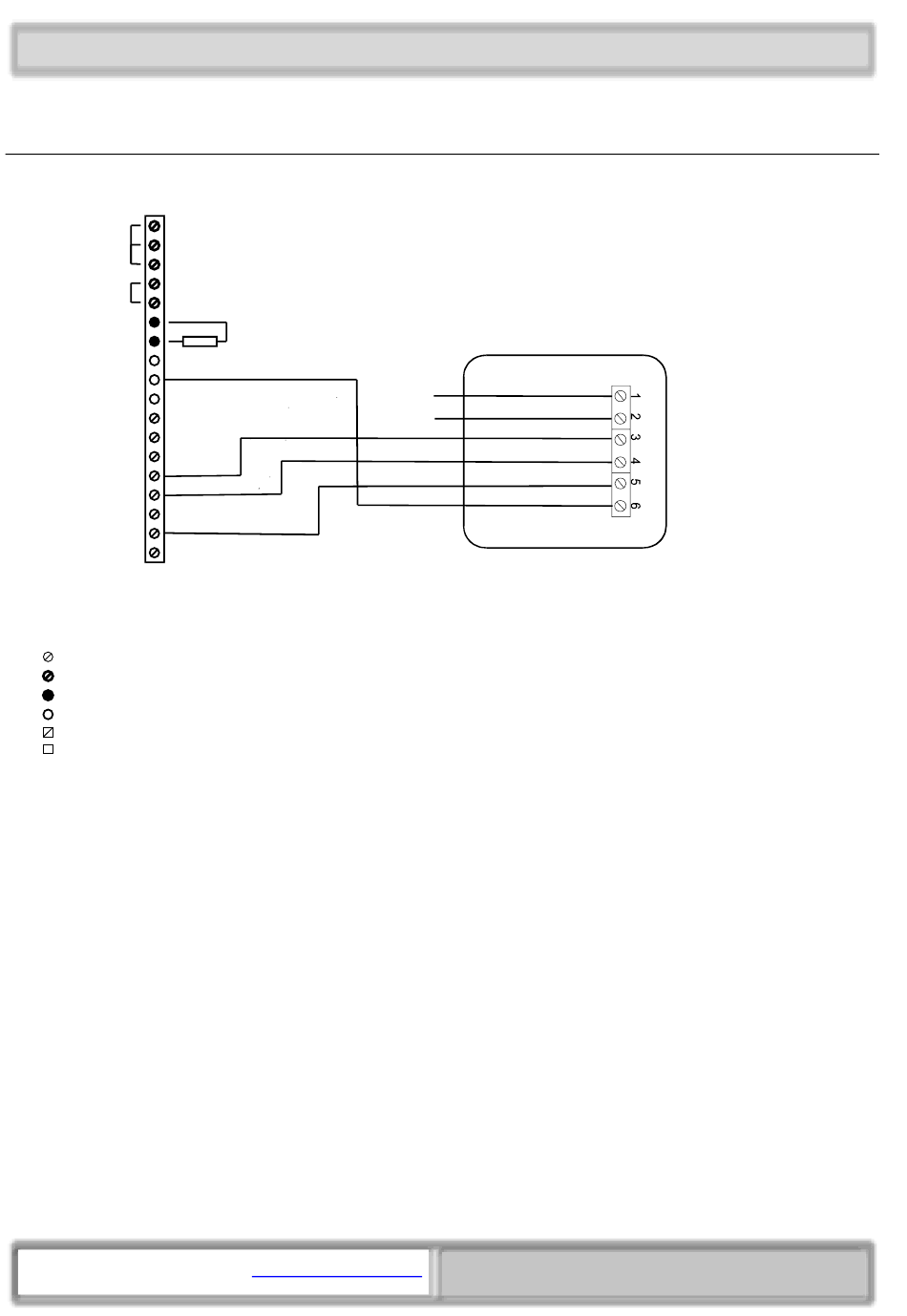

5.3 Anschluss an eine SeTec Brandmeldezentrale SBZ-126 / 504 / 2016

24Vextern(F1)
max. 800mA
24Vintern 0,2A
+ ext.Signal (F2)
- ext.Signal
ext.Signal aus
Summer aus
ÜE / HFM aus
Betrieb
Reset
Sammelabschalt.
Sammelstörung
intern Alarm
ÜE / HFM Alarm
extern Summer
Störung Stromv.
Legende
Ausgang 0V/90mA open Collektor
Last-Ausgang 0V oder 24V
Ausgang 24V überwacht
Eingang 0V
Schnittstellen
potentialfreie Kontakte
Jumperstellung für Betrieb an SBZ:
JP 1: 1+2
JP 2: 2+3
JP 3: 2+3
JP 4: 2+3
6 05/2006
SeTec
1k/1W
www.setec-gmbh.net
GmbH HMT 04
SeTec
HMT04
Tel. 08152/9913-0 Fax. 08152/9913-20
1: + UB
2:
- UB
3:
Ansteuerung Störung (gelb)
4:
Ansteuerung Alarm (rot)
5:
Ansteuerung Summer
6:
Steuerausgang Taster
