Inhaltsverzeichnis
1.0 Allgemeines ............................................................................................................................................. 2
2.0 Technische Daten ................................................................................................................................... 2
3.0 Montage Hinweise .................................................................................................................................. 2
4.0 Anzeige- und Bedienelemente .............................................................................................................. 2
5.0 Anschaltung ............................................................................................................................................ 3
5.1 Anschluss an eine SeTec Störmeldezentrale SMZ 10 oder SMZ 30 ................................................ 4
5.2 Anschluss an eine SeTec Störmeldezentrale SMZ 50 ........................................................................ 5
5.3 Anschluss an eine SeTec Brandmeldezentrale SBZ-126 / 504 / 2016 ............................................ 6
6.0 Tipps und Tricks ..................................................................................................................................... 7
Securitas Electronic Security Deutschland GmbH
SeTec
Sicherheitstechnik
Hauptstraße 40a
D-82229 Seefeld

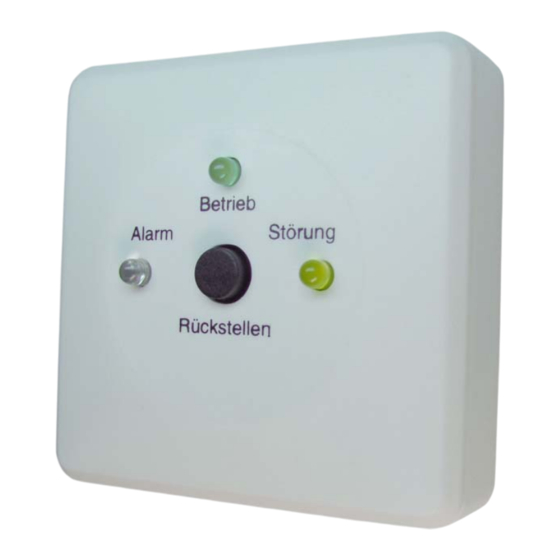

Hausmeistertableau
HMT 04
Art.-Nr. S10818S
T +49 (0) 8152 - 9913-0
F +49 (0) 8152 - 9913-20
info@setec-security.de
www.setec-security.de
1
HMT04-04TB20-A2
Hausmeistertableau
Werbung
Verwandte Anleitungen für Setec HMT 04
Inhaltszusammenfassung für Setec HMT 04
-
Seite 1: Inhaltsverzeichnis
4.0 Anzeige- und Bedienelemente ......................2 5.0 Anschaltung ............................3 5.1 Anschluss an eine SeTec Störmeldezentrale SMZ 10 oder SMZ 30 ..........4 5.2 Anschluss an eine SeTec Störmeldezentrale SMZ 50 ................ 5 5.3 Anschluss an eine SeTec Brandmeldezentrale SBZ-126 / 504 / 2016 ..........6 6.0 Tipps und Tricks ............................. -
Seite 2: Allgemeines
1.0 Allgemeines Die Funktion des Hausmeistertableaus ist die „Parallelanzeige“ optisch und akustisch sowie die mögliche Rückstellung bzw. Quittierung einer Meldung. Hierzu stehen 3 LEDs in den Farben grün, gelb und rot sowie ein Summer und ein Taster zur Verfügung. Die Ansteuerung aller Komponenten kann sowohl mit + UB als auch mit – UB erfolgen. -
Seite 3: Anschaltung
5.0 Anschaltung 1 2 3 1 2 3 1 2 3 1 2 3 JP 1 JP 2 JP 4 JP 3 An +UB und –UB muß eine Spannung von 12 – 24VDC angeschlossen werden! Anschluss Negativ gesteuert Positiv gesteuert... -
Seite 4: Anschluss An Eine Setec Störmeldezentrale Smz 10 Oder Smz 30
5.1 Anschluss an eine SeTec Störmeldezentrale SMZ 10 oder SMZ 30 Akku 230V SeTec + UB - UB Ansteuerung Störung (gelb) Ansteuerung Alarm (rot) StörungNetz/Akku Ansteuerung Summer Sammel-Meldung(-Alarm) Steuerausgang Taster HMT04 Summer Reset-Taster Jumper 4 abziehen. Am mittleren Pin (Pin2) der Stiftleiste bitte diese Leitung anschließen. -
Seite 5: Anschluss An Eine Setec Störmeldezentrale Smz 50
5.2 Anschluss an eine SeTec Störmeldezentrale SMZ 50 ML 1 Netz SeTec + UB ML 2 - UB ML 3 Ansteuerung Störung (gelb) 230 V Ansteuerung Alarm (rot) ML 4 Ansteuerung Summer ML 5 Steuerausgang Taster HMT04 E x t n . -
Seite 6: Anschluss An Eine Setec Brandmeldezentrale Sbz-126 / 504 / 2016
5.3 Anschluss an eine SeTec Brandmeldezentrale SBZ-126 / 504 / 2016 24Vextern(F1) max. 800mA 24Vintern 0,2A + ext.Signal (F2) 1k/1W - ext.Signal ext.Signal aus SeTec Summer aus + UB ÜE / HFM aus - UB Betrieb Ansteuerung Störung (gelb) -
Seite 7: Tipps Und Tricks
Alarm wird am HMT nicht angezeigt blinkt die rote LED der Meldegruppe, so ist es kein statisch anstehender Alarm. Diese können mit dem HMT nicht angezeigt werden! Bitte verwenden Sie für die Art der Alarme das SeTec Paralleltableau PTAxy. Securitas Electronic Security Deutschland GmbH T +49 (0) 8152 - 9913-0 HMT04-04TB20-A2...
