5.0 Anschaltung
An +UB und –UB muß eine Spannung von 12 – 24VDC angeschlossen werden !

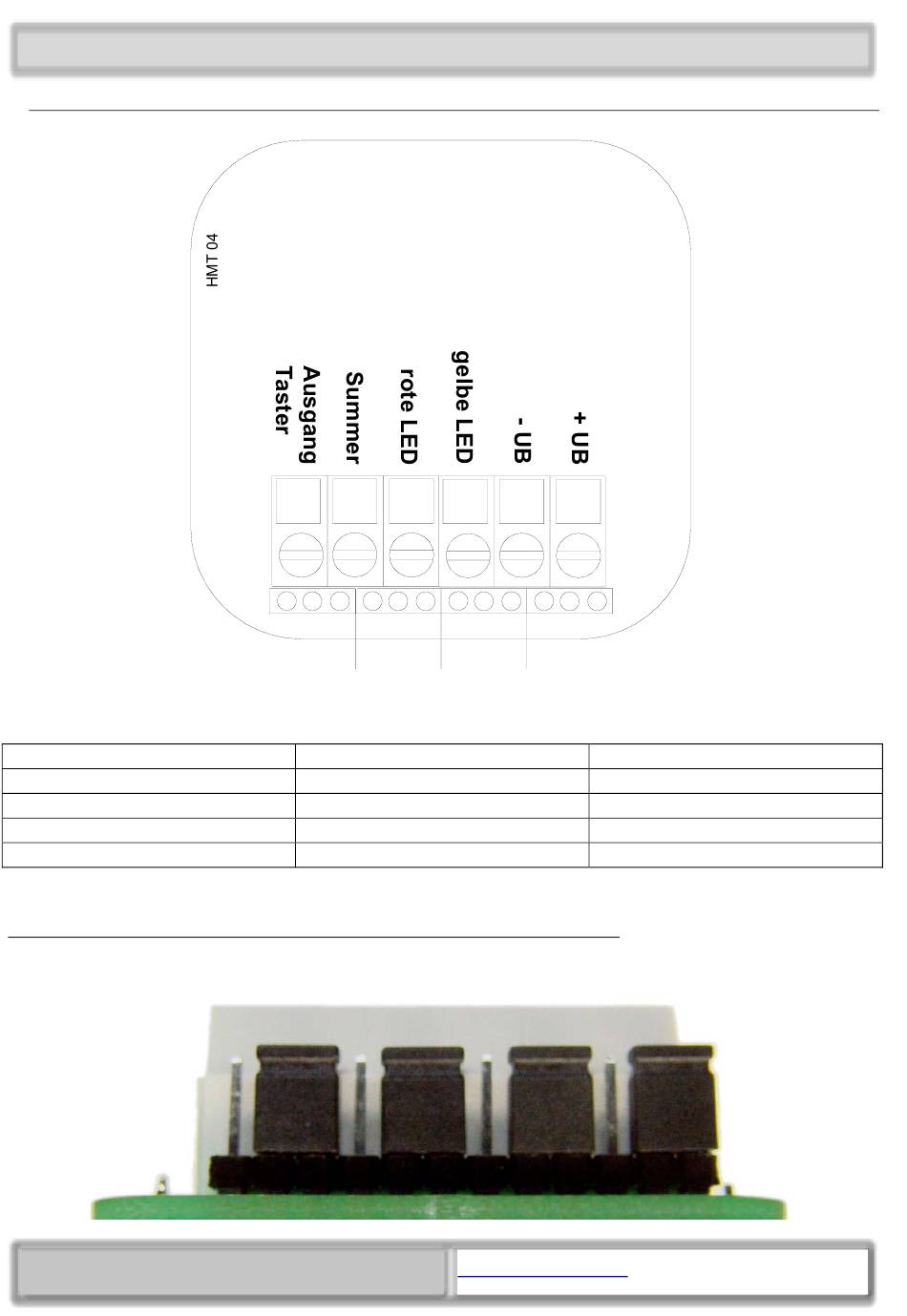

Anschluß
LED gelb
LED rot
Summer
Taster Ausgang
Auslieferungszustand: Alle Jumper für negative Ansteuerung gesteckt !!
Hauptstr.40a – 82229 Seefeld
Tel. 08152/9913-0 Fax. 08152/9913-20
SeTec
GmbH HMT 04
1 2 3
1 2 3
1 2 3
JP 1
JP 2
Negativ gesteuert
JP 4 auf Position 2+3 stecken
JP 3 auf Position 2+3 stecken
JP 2 auf Position 2+3 stecken
JP 1 auf Position 2+3 stecken
1 2 3
JP 4
JP 3
JP 4 auf Position1+2 stecken
JP 3 auf Position1+2 stecken
JP 2 auf Position1+2 stecken
JP 1 auf Position1+2 stecken
www.setec-gmbh.net
Positiv gesteuert
05/2006
