1.0 Allgemein ................................................................................................................ 2
2.0 Technische Daten .................................................................................................. 2
3.0 Installationsvorschriften der Brandmelder .......................................................... 3
4.0 Entscheidungsdiagramm Melderanzahl ............................................................ 5
5.0 Montagehinweise zum SRS 24/10 ........................................................................ 5
6.0 Anschaltung / Installation ..................................................................................... 6
7.0 Zugelassene Komponenten ............................................................................... 12
8.0 Feststellanlagen in Ex Bereichen ........................................................................ 14
9.0 Funktionsablauf .................................................................................................... 15
10.0 Abnahmeprüfung .............................................................................................. 15
11.0 Periodische Überwachung ............................................................................... 16
12.0 Zulassungsbescheid ........................................................................................... 17
13.0 Formular für Routineprüfung ............................................................................. 18
14.0 Formular für Abnahmeprüfung ........................................................................ 19
15.0 Abnahmeprotokoll ............................................................................................. 20
Hauptstr.40a - 82229 Seefeld
Tel. 08152/9913-0 Fax. 08152/9913-20

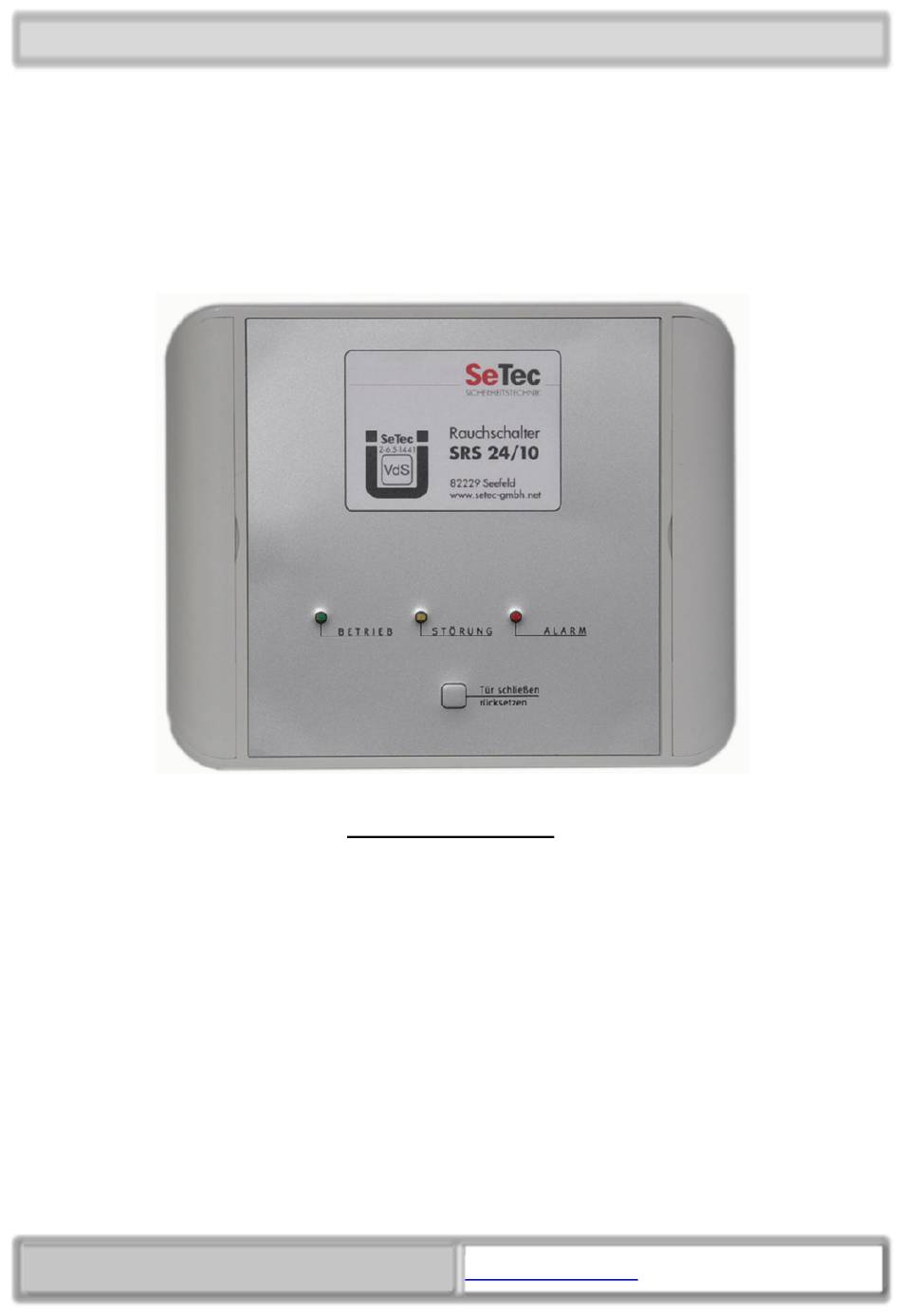

GmbH Rauchschalter SRS 24/10
SeTec
RAUCHSCHALTER

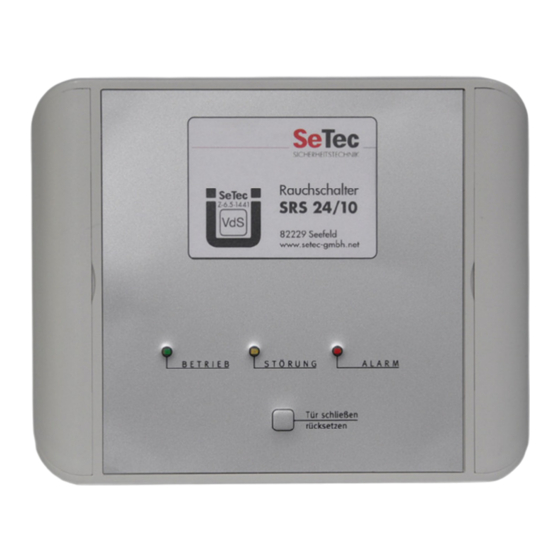

SRS 24/10
Art.Nr.: B10180
VdS / DIBt Nr.: Z-6.5-2067
Inhaltsverzeichnis:
www.setec-gmbh.net
08TB16
B8
-
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Setec SRS 24/10
Inhaltszusammenfassung für Setec SRS 24/10
-
Seite 1: Inhaltsverzeichnis
2.0 Technische Daten ....................2 3.0 Installationsvorschriften der Brandmelder ............3 4.0 Entscheidungsdiagramm Melderanzahl ............5 5.0 Montagehinweise zum SRS 24/10 ................ 5 6.0 Anschaltung / Installation ..................6 7.0 Zugelassene Komponenten ................12 8.0 Feststellanlagen in Ex Bereichen ................ 14 9.0 Funktionsablauf .................... -
Seite 2: Funktion Allgemein
GmbH Rauchschalter SRS 24/10 SeTec 1.0 Allgemein Der Rauchschalter SRS 24/10 dient im Brandfall zusammen mit den angeschlossenen Brandmeldern zur Auslösung von Feststellvorrichtungen (Feuerschutztüren, Rauchklappen etc.) An die Meldergruppe des Rauchschalters SRS 24/10 können optische, oder thermische -Brandmelder angeschlossen werden. Wird die Brandkenngröße bei einem der angeschlossenen Melder überschritten und der Melder kommt... -
Seite 3: Installationsvorschriften Der Brandmelder
GmbH Rauchschalter SRS 24/10 SeTec 3.0 Installationsvorschriften der Brandmelder Werden „Deckenmelder“ gefordert, so sollten diese unmittelbar der Deckenunterfläche über der lichten Türöffnung angebracht werden. Der waagerechte Abstand der Melder von der Wand in der sich die zu schützende Türöffnung befindet, muss dabei mindestens 0,5 m und darf höchstens 2,5 m betragen. - Seite 4 GmbH Rauchschalter SRS 24/10 SeTec Bild A.2 - Installationsbereich Hauptstr.40a – 82229 Seefeld 08TB16 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...
-
Seite 5: Entscheidungsdiagramm Melderanzahl
2 Deckenmelder Bild A.3 - Entscheidungsdiagramm zur Feststellung der notwendigen Anzahl an Meldern 5.0 Montagehinweise zum SRS 24/10 Für die Installation stehen 3xM16 Kabeleinführungen sowie 1x M20 zur Verfügung. Die M20 Verschraubung ist für die Netzzuleitung vorgesehen. Die M16 Verschraubungen sind für Magnet- und Melderlinie sowie verschiedene Relaisanschaltungen vorgesehen. -
Seite 6: Anschaltung / Installation
GmbH Rauchschalter SRS 24/10 SeTec 6.0 Anschaltung / Installation Für die Installation empfehlen wir die Verwendung von Leitungen wie folgt: • - Netzzuleitung NYM-J- 3x1,5 • - Melderlinie J-Y(ST)Y 1x2x0,8 • - Magnetlinie J-Y(ST)Y 1x2x0,8 oder NYM 3x1,5 Anschluss von Haftmagneten: Die verwendeten Haftmagneten sind an die Klemmen „Ma+“... - Seite 7 GmbH Rauchschalter SRS 24/10 SeTec 6.1 Schaltfunktion Relais Es stehen 2 Relais (1x Alarm 1x Störung) mit potentialfreien Wechsler Kontakten zur freien Beschaltung bereit. Standby Alarm KS Melder DB Melder KS Magnet Magnet Alarmrelais Störrelais 0: Relais abgefallen 1: Relais angezogen Hinweis: Die Taste "Tür schließen /rücksetzen"...
-
Seite 8: Blockschaltbild
GmbH Rauchschalter SRS 24/10 SeTec 6.3 Montagebeispiel 1.: Automatischer Brandmelder 2.: Hand- Auslösetaster 3.: Feststellvorrichtung /Magnet 4.: Rauchschalter SRS24 10W 6.4 Blockschaltbild 230 VAC S R S Hauptstr.40a – 82229 Seefeld 08TB16 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20... - Seite 9 GmbH Rauchschalter SRS 24/10 SeTec 6.5 Anschaltschema Der gemeinsame Kontakt Im ungestörten Zustand Relais Störung mit Com verbunden Im gestörten Zustand geschlossen Der gemeinsame Kontakt Relais Alarm Im Alarmfall offen Im Alarmfall mit COM verbunden max. 10 Melder • •...
-
Seite 10: Melderanschaltung
GmbH Rauchschalter SRS 24/10 SeTec 6.6 Melderanschaltung Apollo Serie Orbis Apollo Serie 65 Handauslösetaster Handauslösetaster L1 in In + L1 out Out + LED - L1 in In + L1 out Out + LED - Rab / 5,6 K Rab / 5,6 K... - Seite 11 GmbH Rauchschalter SRS 24/10 SeTec Esser Serie O-1362o.E / TD-1262o.E Hochiki Serie SLR E3 O-1362o.E Handauslösetaster Handauslösetaster TD-1262o.E Rab / 3,3 K Rab / 5,6 K Apollo EX Serie Orbis IS Trennbarriere Typ 29600-378 Handauslösetaster Ex-Bereich 1 / + In +...
-
Seite 12: Beschreibung Der Ein-/Ausgänge
GmbH Rauchschalter SRS 24/10 SeTec 6.7 Beschreibung der Ein-/Ausgänge Eingang/Ausgang Funktion Relais Störung - COM Wurzel des Relais Störung Relais Störung - NC Mit COM verbunden, wenn SRS24/10 nicht gestört ist Relais Störung - NO Mit COM verbunden, wenn SRS24/10 gestört ist, z.B. -
Seite 13: Automatische Brandmelder
GmbH Rauchschalter SRS 24/10 SeTec "Tür Schließen / rückstellen" löschen lässt. Sollte dieses Verhalten jedoch unerwünscht sein, so können Sie einen 2,2KOhm Widerstand parallel zum Magneten klemmen. Durch diese "Ohm’sche Grundlast" spricht die Unterbrechungsüberwachung des Rauchschalters im Einschaltmoment nicht an. -
Seite 14: Feststellanlagen In Ex Bereichen
GmbH Rauchschalter SRS 24/10 SeTec Hinweis bei Verwendung von Ex Meldern Serie Orbis IS: Es ist die Verwendung einer Ex-Barriere für die Melderlinie notwendig! Hierfür ist der zugelassene Typ 29600-378 von Apollo zu verwenden. Die Ex-Barriere ist, genau wie der SRS 24/5 außerhalb der Ex Zone zu betreiben. -
Seite 15: Handauslösetaster Ex Geschützt
GmbH Rauchschalter SRS 24/10 SeTec 8.3 Handauslösetaster Ex geschützt Kommt eine zusätzliche Handsteuereinrichtung im Ex Bereich zum Einsatz so muss ein eigensicherer Taster (Öffner) in die Melderlinie eingeschliffen werden. 8.4 Gaswarnanlagen Es ist eine Gaswarnanlage einzubauen, welche elektrisch auf den SRS24 wirkt. -
Seite 16: Periodische Überwachung
GmbH Rauchschalter SRS 24/10 SeTec 11.0 Periodische Überwachung Die Feststellanlage muss gemäß DIN 14677 in Abständen von maximal einem Monat vom Betreiber, in eigener Verantwortung, oder einer von ihm beauftragten Person überprüft und ständig betriebsfähig gehalten werden. (min. Qualifikation „Eingewiesene Person“). -
Seite 17: Zulassungsbescheid
GmbH Rauchschalter SRS 24/10 SeTec 12.0 Zulassungsbescheid Hauptstr.40a – 82229 Seefeld 08TB16 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20... -
Seite 18: Formular Für Routineprüfung
GmbH Rauchschalter SRS 24/10 SeTec 13.0 Formular für Routineprüfung Bei der Überprüfung durchgeführte Prüfungen Bemerkungen Prüfung aller Elemente der Feststellanlage gegenüber Liste der installierten Elemente Tür durch Handauslösung oder Handsteuerung freigeben, wenn anwendbar. Türflügel muss/müssen kontrolliert durch das /die Türschließmittel schließen. -
Seite 19: Formular Für Abnahmeprüfung
GmbH Rauchschalter SRS 24/10 SeTec 14.0 Formular für Abnahmeprüfung Überprüfung der: Zulassung Einzuleitende Maßnahmen Tür: - Leichtgängigkeit des/der Flügel(s) und Selbstschließen aus jedem Öffnungswinkel, gesteuert durch das/die Türschließmittel, prüfen. 1.1. Türschließmittel: - Prüfen, ob die Montagevorgaben des Herstellers eingehalten wurden. -
Seite 20: Abnahmeprotokoll
GmbH Rauchschalter SRS 24/10 SeTec 15.0 Abnahmeprotokoll Hauptstr.40a – 82229 Seefeld 08TB16 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20...
