Hauptstr.40a - 82229 Seefeld
Tel. 08152/9913-0 Fax. 08152/9913-20
SeTec

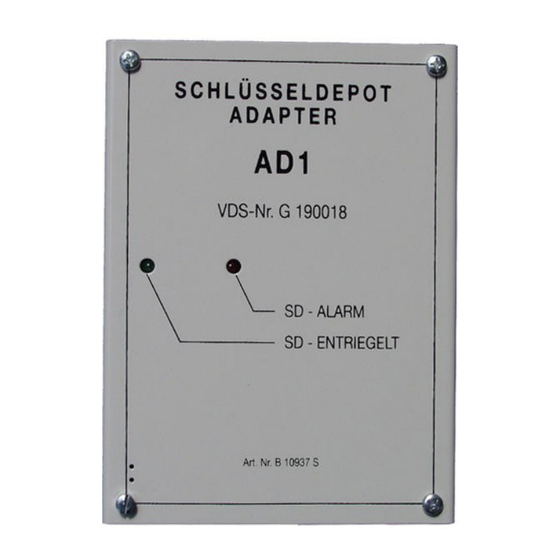

GmbH Schlüsseldepotadapter AD-1
FEUERWEHR-SCHLÜSSELDEPOT
ADAPTER AD1
VdS Nr. 19 00 18
Art. Nr.: B10937S - Gehäuseausführung
Art. Nr.: B10936S Platinenausführung
Inhaltsverzeichnis
Seite 2
Seite 2
Seite 2
Seite 4
Seite 5
Seite 5
Seite 6-9
Seite 10
Seite 11
www.setec-gmbh.net
06TG05-A1
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Setec AD1
Inhaltszusammenfassung für Setec AD1
-
Seite 1: Inhaltsverzeichnis
SeTec GmbH Schlüsseldepotadapter AD-1 FEUERWEHR-SCHLÜSSELDEPOT ADAPTER AD1 VdS Nr. 19 00 18 Art. Nr.: B10937S - Gehäuseausführung Art. Nr.: B10936S Platinenausführung Inhaltsverzeichnis 1.0 Leistungsmerkmale Seite 2 2.0 Anzeige – und Bedienelemente Seite 2 3.0 Funktion Seite 2 4.0 Technische Daten Seite 4 5.0 Montage... -
Seite 2: Leistungsmerkmale
SeTec GmbH Schlüsseldepotadapter AD-1 1.0 Leistungsmerkmale - Anschließbar an alle zugelassenen Brandmeldesysteme. - Steuert Feuerwehrschlüsseldepot (SD`s) in Brandmeldeanlagen (BMA). - entriegelt die äußere Schlüsseldepottüre bei Feueralarm der Brandmelderzentrale. - Überwacht die Meldergruppe zum Schlüsseldepot auf Unterbrechung und Kurzschluss. - Überwacht das Schlüsseldepot auf Sabotage. - Seite 3 SeTec GmbH Schlüsseldepotadapter AD-1 3.2 Schlüsseldepot Alarm Der Schlüsseldepotadapter meldet Störungen in der Schlüsseldepotmeldergruppe bei Unterbrechung oder Kurzschluss sowie Sabotage am Schlüsseldepot als Schlüsseldepotalarm, die rote LED “Schlüsseldepot ALARM” leuchtet. Überwacht die BMZ das Schlüsseldepot, so entscheidet die BMZ ob die äußere Schlüsseldepottüre geschlossen bleibt, oder sofort entriegelt wird.
-
Seite 4: Technische Daten
SeTec GmbH Schlüsseldepotadapter AD-1 4.0 Technische Daten Bezeichnung / Funktion Daten Zusatz Info Abmessungen 135 x 180 x 57 mm B x H x T Gewicht 1250 Gramm Farbe Grau RAL 7032 Schutzart IP 30 Material Gehäuse 1,5mm Stahlblech lackiert... -
Seite 5: Montage
SeTec GmbH Schlüsseldepotadapter AD-1 5.0 Montage Der Schlüsseldepotadapter ist, sofern er nicht als Baugruppe in der Brandmelderzentrale eingebaut ist, in unmittelbarer Nähe der BMZ bzw. der Übertragungseinrichtung zu montieren und zu plombieren. - Kabel auf ca. 20 cm Länge abisolieren - Schlüsseldepotadapter-Gehäuse öffnen... -
Seite 6: Anschaltungen
SeTec GmbH Schlüsseldepotadapter AD-1 7.0 Anschaltungen 7.1 Kodierplan für ÜE-Auslösung bei Brand- und Schlüsseldepotalarm: Schlüsseldepot Alarm-Relais im Arbeitsstrom - oder Ruhestromprinzip und Überwachung durch BMZ, bei Schlüsseldepotalarm soll Schlüsseldepot entriegeln und ÜE auslösen. Relais im Arbeitsstromprinzip Relais im Ruhestromprinzip - Steckbrücke JP4... - Seite 7 SeTec GmbH Schlüsseldepotadapter AD-1 Anschaltung für ÜE-Auslösung bei Brand- und Schlüsseldepot Alarm Hauptstr.40a – 82229 Seefeld www.setec-gmbh.net 06TG05-A1 Tel. 08152/9913-0 Fax. 08152/9913-20...
-
Seite 8: Kodierplan Für Üe-Auslösung Bei Brandalarm, Schlüsseldepot Alarm An Einbruchmeldezentrale
SeTec GmbH Schlüsseldepotadapter AD-1 7.2 Kodierplan für ÜE-Auslösung bei Brandalarm, Schlüsseldepot Alarm an Einbruchmeldezentrale Schlüsseldepot Alarm-Relais im Ruhestromprinzip und Überwachung durch eine EMZ - bei Schlüsseldepot Alarm soll Alarm in der EMZ ausgelöst werden Steckbrücken JP5, JP6, JP8 offen Steckbrücke JP4 in Stellung B Steckbrücke JP7 in Stellung B... - Seite 9 SeTec GmbH Schlüsseldepotadapter AD-1 Anschaltung für ÜE-Auslösung bei Brandalarm, Schlüsseldepot Alarm an EMZ Hauptstr.40a – 82229 Seefeld www.setec-gmbh.net 06TG05-A1 Tel. 08152/9913-0 Fax. 08152/9913-20...
-
Seite 10: Lagepan Der Kodierbrücken
SeTec GmbH Schlüsseldepotadapter AD-1 8.0 Lageplan der Kodierbrücken Achtung: Alle Steckbrücken sind gezeichnet im Auslieferungszustand Hauptstr.40a – 82229 Seefeld 06TG05-A1 www.setec-gmbh.net Tel. 08152/9913-0 Fax. 08152/9913-20... -
Seite 11: Tips Und Tricks
SeTec GmbH Schlüsseldepotadapter AD-1 9.0 Tips und Tricks Fehler / Fehlfunktion Mögliche Ursache / Abhilfe Kein Betrieb Versorgungsspannung falsch oder defekt Eine oder mehrere Funktionen nicht - Alle Jumper Positionen überprüfen richtig SD entriegelt nicht - Jumper richtig gesteckt? - an Klemmen 3 + 4 12VDC messbar? - an Klemme 10 Ansteuerung ? (+/-) bzw.
