Seite 1: Inhaltsverzeichnis
3.0 Montage Hinweise 4.0 Anzeige- und Bedienelemente 5.0 Anschaltung 5.1 Anschluss an eine SeTec Störmeldezentrale SMZ 10 oder SMZ 30 5.2 Anschluss an eine SeTec Störmeldezentrale SMZ 50 5.3 Anschluss an eine SeTec Brandmeldezentrale SBZ-126 / 504 / 2016 6.0 Tips und Tricks Hauptstr.40a –... -
Seite 2: Allgemeines

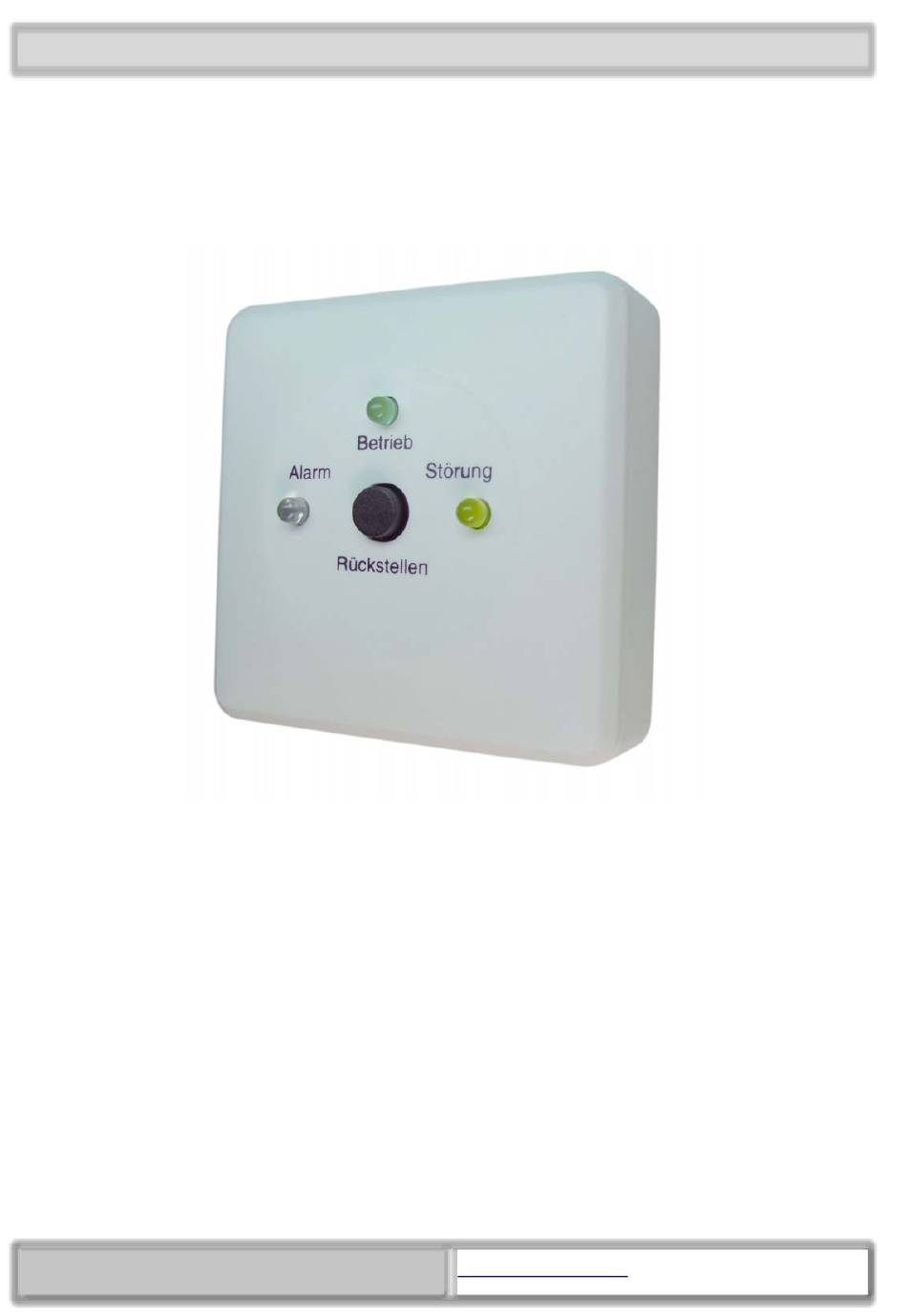

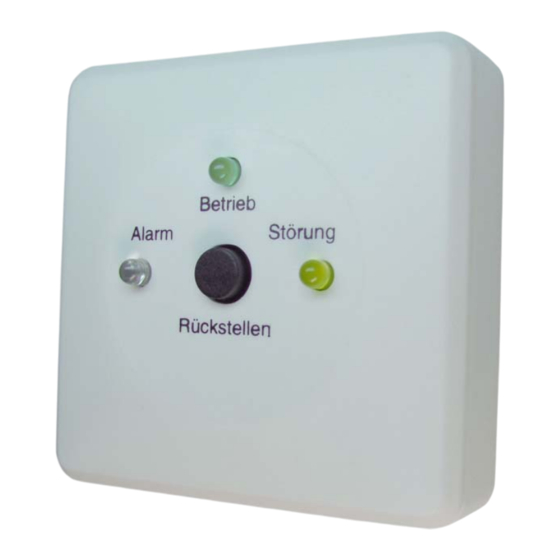

SeTec GmbH HMT 04 1.0 Allgemeines Die Funktion des Hausmeistertableaus ist die „Parallelanzeige“ optisch und akustisch sowie die mögliche Rückstellung bzw. Quittierung einer Meldung. Hierzu stehen 3 LEDs in den Farben grün, gelb und rot sowie ein Summer und ein Taster zur Verfügung. -
Seite 3: Anschaltung
SeTec GmbH HMT 04 5.0 Anschaltung 1 2 3 1 2 3 1 2 3 1 2 3 JP 1 JP 2 JP 4 JP 3 An +UB und –UB muß eine Spannung von 12 – 24VDC angeschlossen werden ! Anschluß... -
Seite 4: Anschluss An Eine Setec Störmeldezentrale Smz 10 Oder Smz 30
SeTec GmbH HMT 04 5.1 Anschluss an eine SeTec Störmeldezentrale SMZ 10 oder SMZ 30 Akku 230V - + + SeTec + UB - UB Ansteuerung Störung (gelb) Ansteuerung Alarm (rot) StörungNetz/Akku Ansteuerung Summer Sammel-Meldung(-Alarm) Steuerausgang Taster HMT04 Summer Reset-Taster Jumper 4 abziehen. -
Seite 5: Anschluss An Eine Setec Störmeldezentrale Smz 50
SeTec GmbH HMT 04 5.2 Anschluss an eine SeTec Störmeldezentrale SMZ 50 ML 1 Netz SeTec ML 2 + UB - UB ML 3 Ansteuerung Störung (gelb) 230 V Ansteuerung Alarm (rot) ML 4 Ansteuerung Summer ML 5 Steuerausgang Taster HMT04 E x t n . -
Seite 6: Anschluss An Eine Setec Brandmeldezentrale Sbz-126 / 504 / 2016
SeTec GmbH HMT 04 5.3 Anschluss an eine SeTec Brandmeldezentrale SBZ-126 / 504 / 2016 24Vextern(F1) max. 800mA 24Vintern 0,2A + ext.Signal (F2) 1k/1W - ext.Signal ext.Signal aus SeTec Summer aus + UB ÜE / HFM aus - UB Betrieb Ansteuerung Störung (gelb) -
Seite 7: Tipps Und Tricks
SeTec GmbH HMT 04 6.0 Tipps und Tricks Fehler / Fehlfunktion Mögliche Ursache / Abhilfe Grüne LED leuchtet nicht Betriebsspannung vorhanden? 12 V DC – 24 V DC Taster stellt SMZ nicht zurück Jumperposition ändern Gelbe LED leuchtet im Ist die Störmeldung mit separater Masse Ruhezustand ausgeführt ?
