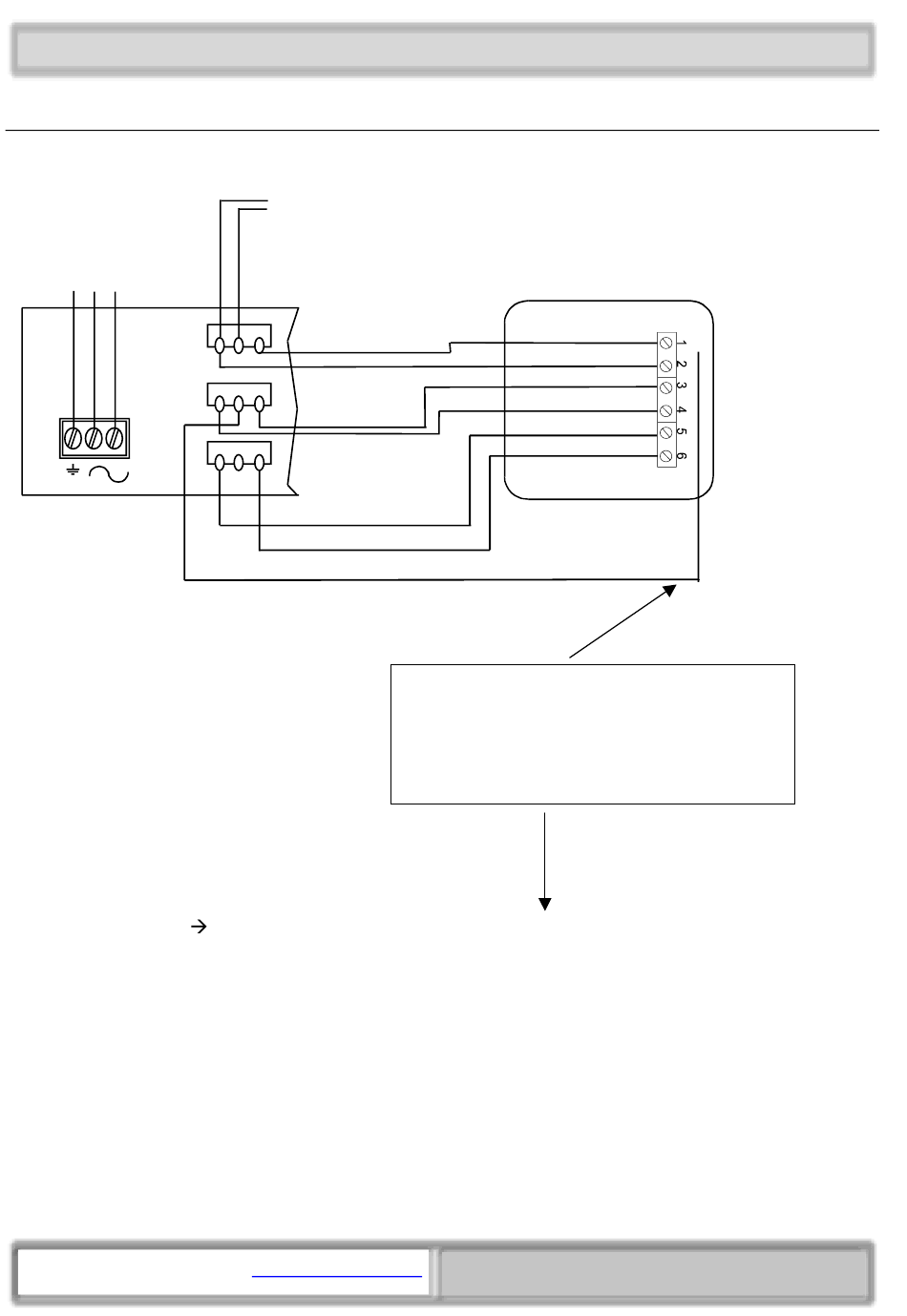

5.1 Anschluss an eine SeTec Störmeldezentrale SMZ 10 oder SMZ 30
230V
Jumperstellung für Betrieb an SMZ:
JP 1: 1+2
JP 2: 1+2
JP 3: 1+2
JP 4: nicht gesteckt !
separat aufgelegt werden !
4
05/2006
SeTec
Akku
-
+
- + +
+UB
-UB
StörungNetz/Akku
Sammel-Meldung(-Alarm)
Summer
Reset-Taster
Am mittleren Pin muß die Masse der Störmeldung für Netz-und Akkustörung
www.setec-gmbh.net
GmbH HMT 04
SeTec
HMT04
Jumper 4 abziehen.
Am mittleren Pin (Pin2) der Stiftleiste bitte
diese Leitung anschliessen. (Die Störungs
LED hat ein um 6V höheres Potential als
die Meldegruppen!)
Tel. 08152/9913-0 Fax. 08152/9913-20
1:
+ UB
2:
- UB
3:
Ansteuerung Störung (gelb)
4:
Ansteuerung Alarm (rot)
5:
Ansteuerung Summer
6:
Steuerausgang Taster
Hauptstr.40a – 82229 Seefeld
