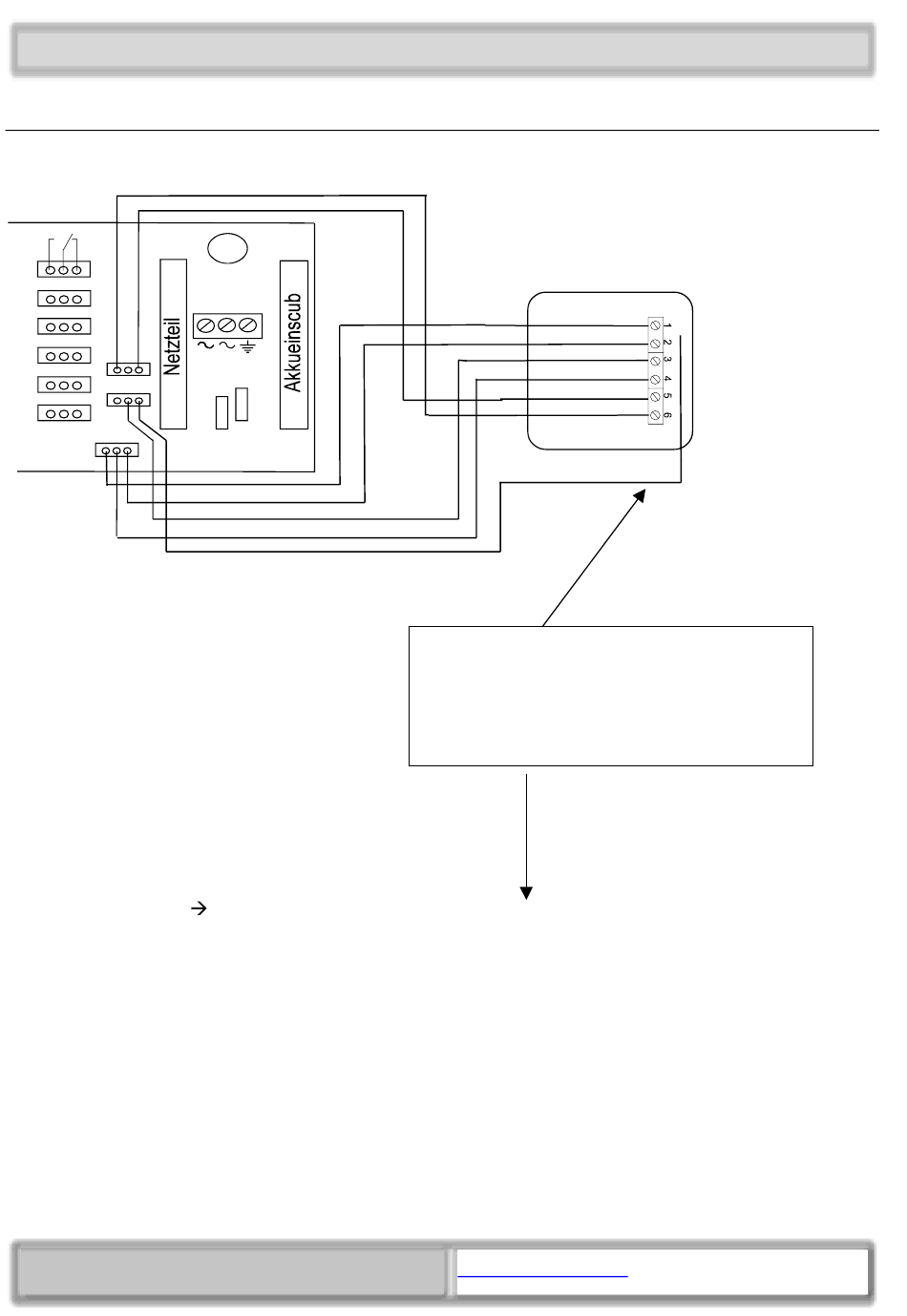

5.2 Anschluss an eine SeTec Störmeldezentrale SMZ 50
ML 1
ML 2
ML 3
ML 4
ML 5
+ -
.
E x t n . Ve r b r
Jumperstellung für Betrieb an SMZ:
JP 1: 1+2
JP 2: 1+2
JP 3: 1+2
JP 4: nicht gesteckt !
separat aufgelegt werden !
Hauptstr.40a – 82229 Seefeld
Tel. 08152/9913-0 Fax. 08152/9913-20
SeTec
Netz
230 V
Am mittleren Pin muß die Masse der Störmeldung für Netz-und Akkustörung
GmbH HMT 04
SeTec
HMT04
Jumper 4 abziehen.
Am mittleren Pin (Pin2) der Stiftleiste bitte
diese Leitung anschliessen. (Die Störungs
LED hat ein um 6V höheres Potential als
die Meldegruppen!)
www.setec-gmbh.net
1: + UB
2:
- UB
3:
Ansteuerung Störung (gelb)
4:
Ansteuerung Alarm (rot)
5:
Ansteuerung Summer
6:
Steuerausgang Taster
