1.0 Allgemeines
Die Funktion des Hausmeistertableaus ist die „Parallelanzeige" optisch und akustisch sowie die
mögliche Rückstellung bzw. Quittierung einer Meldung.
Hierzu stehen 3 LEDs in den Farben grün, gelb und rot sowie ein Summer und ein Taster zur
Verfügung. Die Ansteuerung aller Komponenten kann sowohl mit + UB als auch mit – UB erfolgen.
Hierzu sind für jede Funktion Jumper zur Einstellung vorgesehen.
2.0 Technische Daten
Bezeichnung / Funktion
Abmessungen
Gewicht
Farbe
Schutzart
Anzeigen LED
Summer
Taster
3.0 Montage Hinweise
Das Hausmeistertableau ist für Montage in trockenen Räumen vorgesehen.
Es kann mittels der beigelegten Montageplatte unter Putz in einer vorgesehenen Dose
oder mittels des Gehäusemittelteils direkt auf Putz montiert werden.

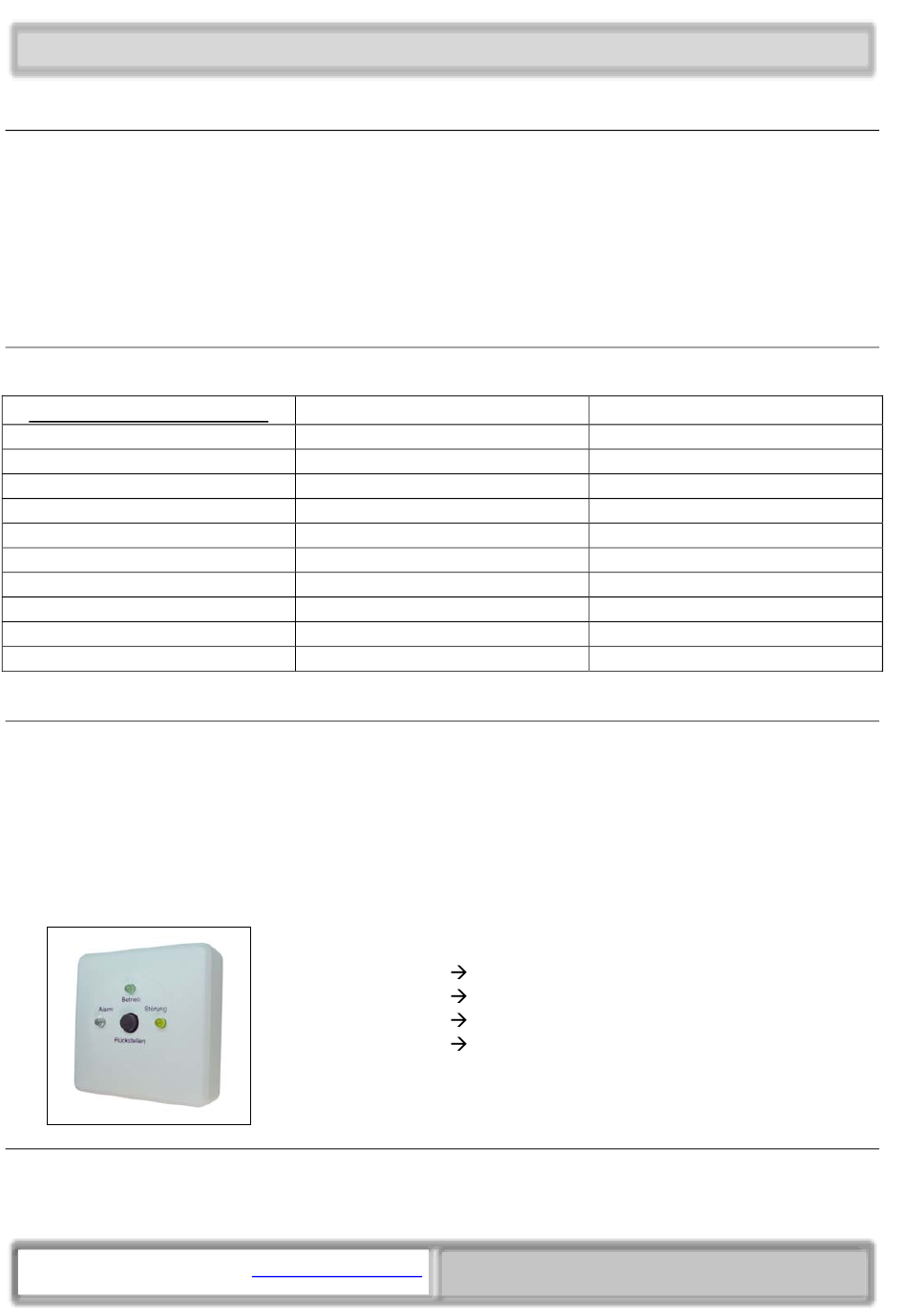

4.0 Anzeige- und Bedienelemente
2
05/2006
SeTec
GmbH HMT 04
Daten
82 x 82 x 13(UP) / 31(AP)
200 Gramm
weiss
IP 30
Tableau in Betrieb
Alarm
Störung (Akku + Netzstörung)
Piezo
30VDC, 0,5A
LED rot
LED grün
LED gelb
Taster
www.setec-gmbh.net
B x H x T in mm
RAL 9000
Grün
Rot
Gelb
Dauerton
Schliesser
Alarm
Betrieb
Störung
Rückstellen
Hauptstr.40a – 82229 Seefeld
Tel. 08152/9913-0 Fax. 08152/9913-20
