Dimmer Mini Universal LED
Montage und elektrischer Anschluss
Taste Dimm-Mode
(1)
(2)
Anzeige-LED
(3)
2-Draht-Nebenstelle
(4)
3-Draht-, Drehdimmer-Nebenstelle
(5)
Taster, Schließerkontakt
Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleuchtstofflampen
anschließen. Bei Anschluss von Trafos die Angaben des Trafoherstellers beachten.
Die Dimmer unseres Hauses berücksichtigen die unterschiedlichen elektronischen Eigen-
schaften der meisten im Markt befindlichen LED-Lampen. Es ist aber nicht auszuschlie-
ßen, dass im Einzelfall nicht die gewünschten Ergebnisse erzielt werden.
Betrieb ohne Neutralleiter möglich.
Beleuchtete Taster nur anschließen, wenn diese über eine separate N-Klemme verfügen.
82597213
J0082597213

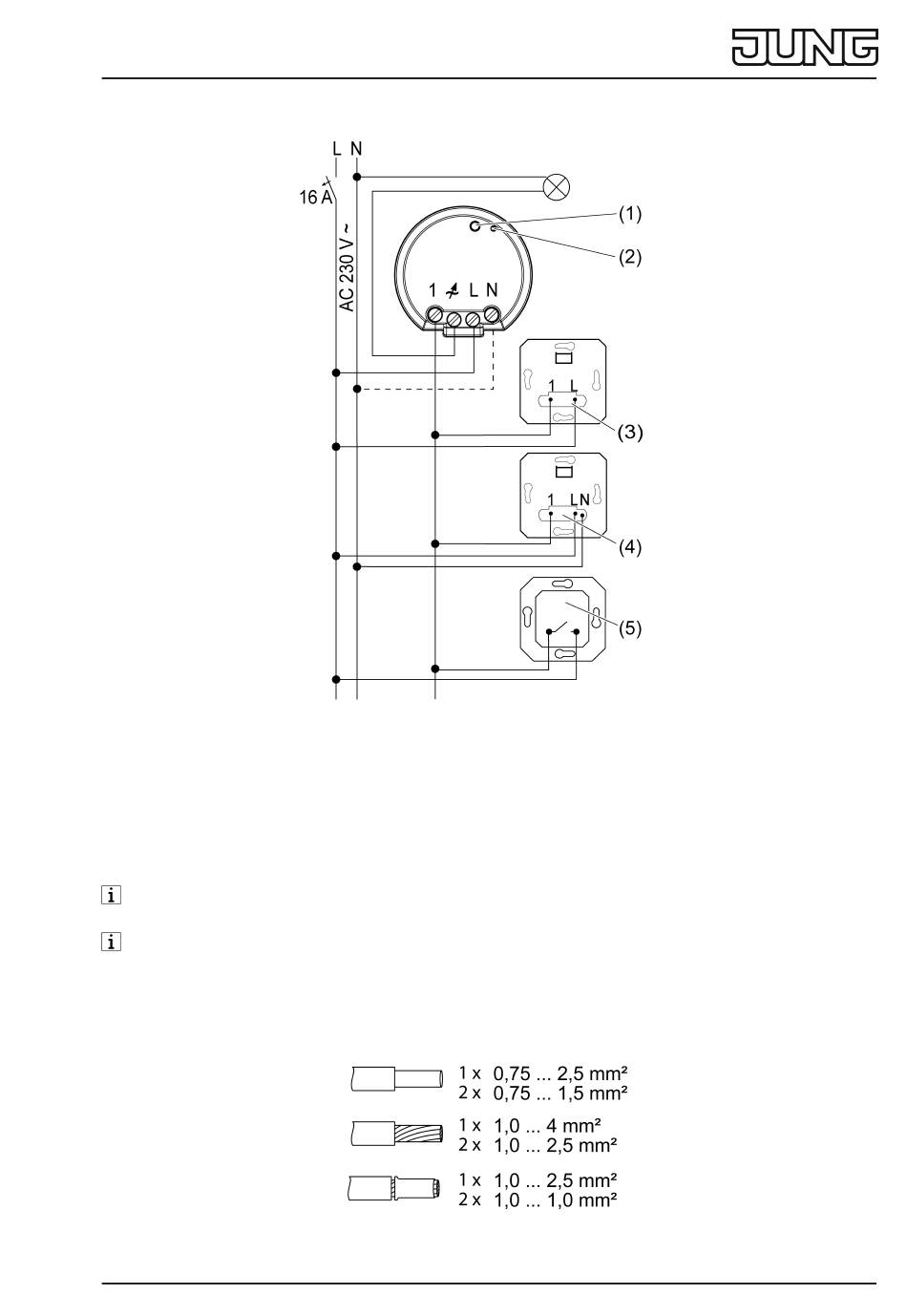

Bild 1: Anschlussplan
Bild 2: Klemmbare Leiterquerschnitte
3 / 7
05.12.2018
