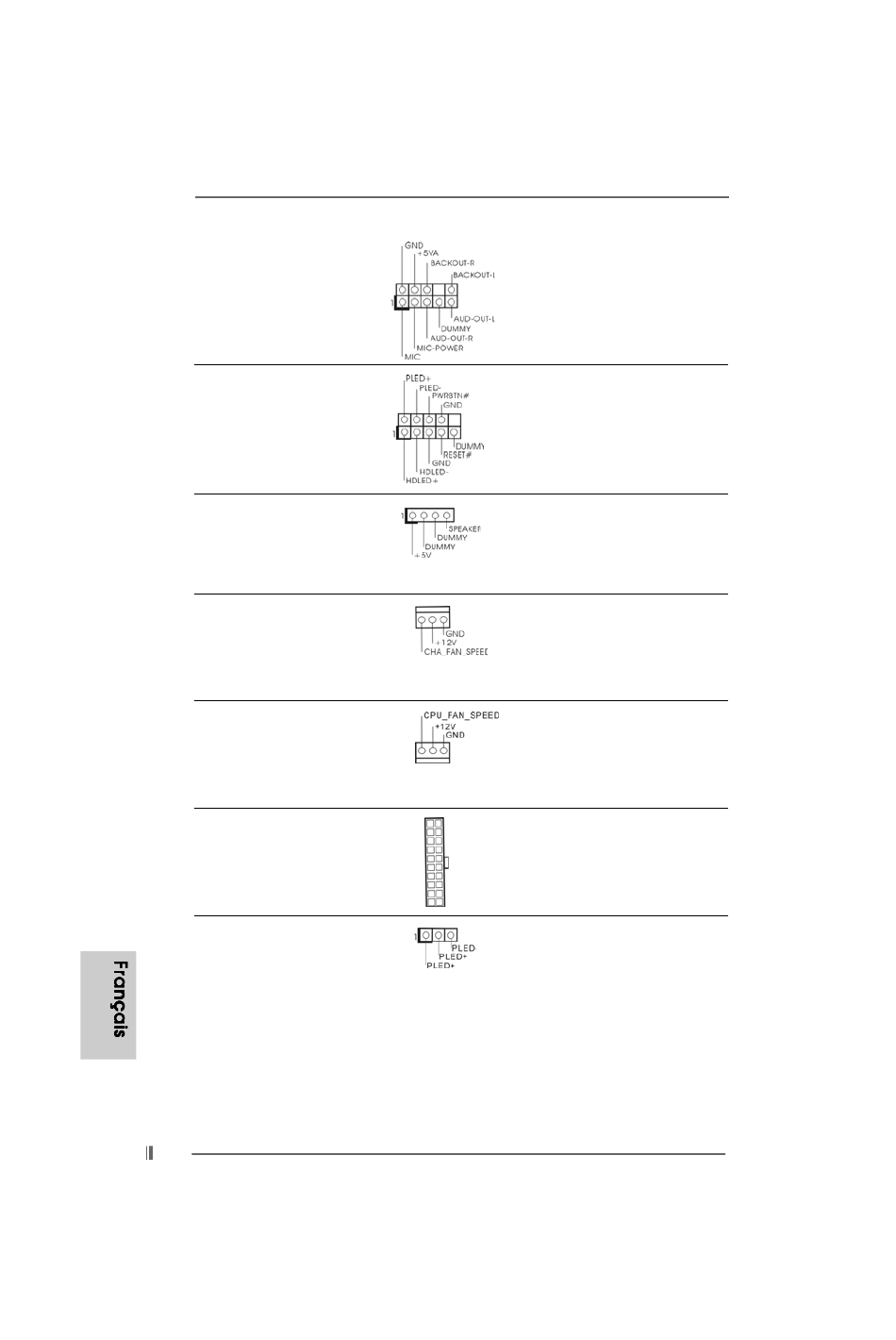

ASROCK K7VT4A Pro Schnellinstallationsanleitung Seite 52

Connecteur audio panneau
avant
(AUDIO1 br. 9)
(voir p.2 fig. 24)
Connecteur pour panneau
(PANEL1 br. 9)
(voir p.2 fig. 16)
Connecteur du haut-parleur
du châssis
(SPEAKER1 br. 4)
(voir p.2 fig. 17)
Connecteur pour ventilateur
de châssis
(CHA_FAN1 br. 3)
(voir p.2 fig. 15)
Connecteur pour ventilateur
CPU
(CPU_FAN1 br. 3)
(voir p.2 fig. 2)
Connecteur d'alimentation ATX
(ATXPWR1 br. 20)
(voir p.2 fig. 6)
Connecteur de l'indicateur
d'alimentation
(PWR_LED1 br. 3)
(voir p.2 fig. 14)
5 2 5 2 5 2
5 2 5 2
ASRock K7VT4A Pro Motherboard
C'est une interface pour un câble
audio en façade qui permet le
branchement et le contrôle
commodes de périphériques
audio.
Ce connecteur offre plusieurs
fonctions système en façade.
Veuillez connecter le haut-
parleur de châssis sur ce
connecteur.
Veuillez connecter le câble du
ventilateur du châssis sur ce
connecteur en branchant le fil
noir sur la broche de terre.
Veuillez connecter un câble de
ventilateur d'UC sur ce
connecteur et brancher le fil noir
sur la broche de terre.
Veuillez connecter une unité
d'alimentation ATX sur ce
connecteur.
Veuillez connecter un câble
pour indicateur d'alimentation 3
broches sur connecteur.
