ASROCK K7VT4A Pro Schnellinstallationsanleitung Seite 37

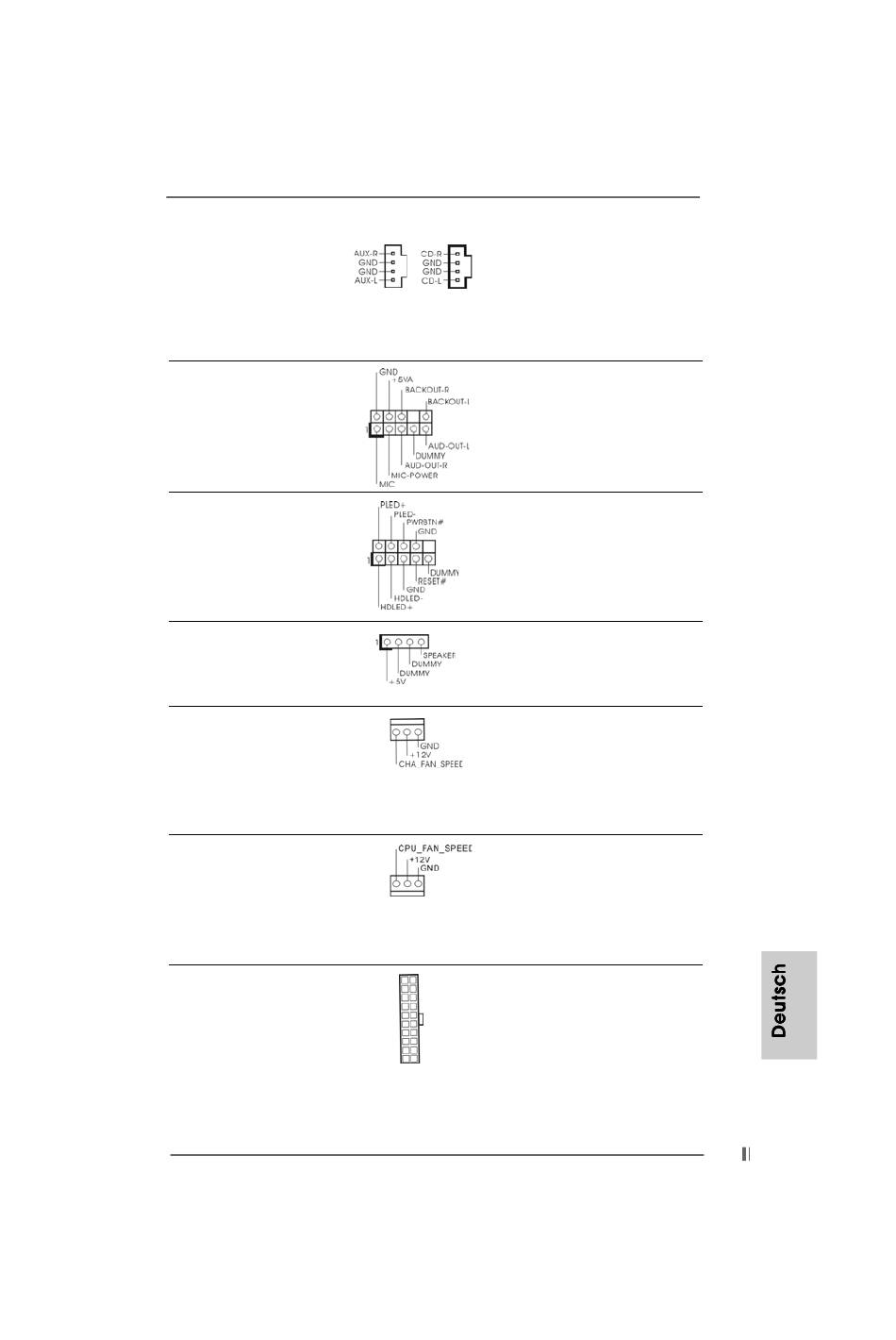

Interne Audio-Anschlüsse
(4-Pin CD1, 4-Pin AUX1)
(CD1: siehe S.2, Punkt 20)
(AUX1: siehe S.2, Punkt 21)
Anschluss für Audio auf
der Gehäusevorderseite
(9-Pin AUDIO1)
(siehe S.2, Punkt 24)
System Panel Anschluss
(9-Pin PANEL1)
(siehe S.2, Punkt 16)
Gehäuselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2, Punkt 17)
Gehäuselüfteranschluss
(3-pin CHA_FAN1)
(siehe S.2, Punkt 15)
CPU-Lüfteranschluss
(3-pin CPU_FAN1)
(siehe S.2, Punkt 2)
ATX-Netz-Header
(20-pin ATXPWR1)
(siehe S.2, Punkt 6)
ASRock K7VT4A Pro Motherboard
Diese ermöglichen Ihnen Stereo-
Signalquellen, wie z. B. CD-ROM,
DVD-ROM, TV-Tuner oder
AUX1 CD1
MPEG-Karten mit Ihrem System
zu verbinden.
Dieses Interface zu einem
Audio-Panel auf der Vorderseite
Ihres Gehäuses, ermöglicht
Ihnen eine bequeme
Kontrolle über Audio-Geräte.
Dieser Anschluss ist für die
verschiedenen Funktionen der
Gehäusefront.
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Verbinden Sie das
Gehäuselüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie das CPU -
Lüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
