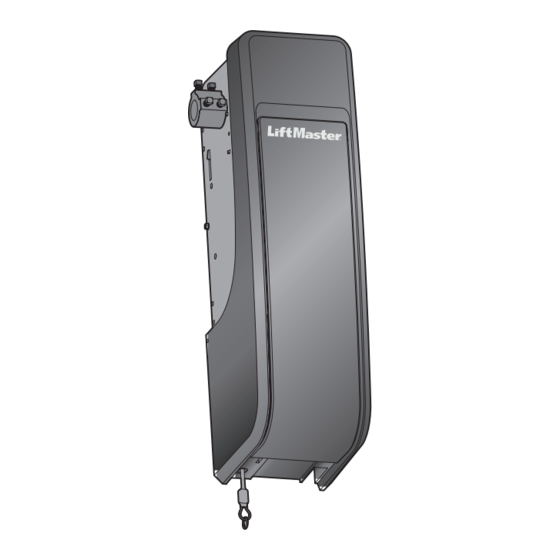

Seite 1 LM3800W Wall Mount Residential Wi-Fi ® Garage Door Opener Wi-Fi ® Wand-Garagentorantrieb für en Privatgebrauch ® Système d’ouverture Wi-Fi pour portes de garage, montage mural, pour particuliers ® Wi-Fi -garagedeuraandrijving voor uw garage Wall Mount Residential Wi-Fi ® Garageportåbner ® Veggmontert for boliger Wi-Fi Garasjeportåpner ®...
Seite 2: Inhaltsverzeichnis
Note: The original installation and operating instructions were compiled in English. Any other available language is a translation of the original English version. General Safety Guidelines ....................................3 Intended Use ........................................4 Planning Door Operation ....................................4 Planning for MyQ Operation ....................................4 Preparing Your Garage Door .....................................5 Tools Needed ........................................5 Carton Inventory ........................................5 Required Accessories ......................................5...
Seite 3: General Safety Guidelines
WARNING! START BY READING THESE IMPORTANT SAFETY INSTRUCTIONS! General Safety Guidelines Before you begin the installation: Please read the operating instructions and especially the precautions. Keep the manual for future reference and pass it on to a possible subsequent owner. The following symbols are placed in front of instructions to avoid personal injury or property damage. Read these instructions carefully. CAUTION CAUTION Personal injury or property damage...
Seite 4: Intended Use
Any improper use of the drive could increase the risk of accidents. The manufacturer assumes no liability for such usage. Only the original accessories of LiftMaster may be connected to the drive.
Seite 5: Preparing Your Garage Door
Preparing Your Garage Door WARNING: ALWAYS call a trained door systems technician if garage door binds, sticks, or is out of balance. An unbalanced garage door may NOT reverse when required.NEVER try to loosen, move or adjust garage door, door springs, cables, pulleys, brackets or their hardware, ALL of which are under EXTREME tension. Disable ALL locks and remove ALL ropes connected to garage door BEFORE installing and operating garage door opener to avoid entanglement.
Seite 6: Attach The Collar To The Garage Door Opener
Attach the Collar to the Garage Door Opener To avoid installation difficulties, do not run the garage door opener until instructed to do so. The garage door opener can be installed on either side of the door (see Planning section). The illustrations shown are for installation on the Illustations Sheet.
Seite 7: Install The Automatic Door Lock
Install the Automatic Door Lock The automatic door lock (model 841EU) is used to prevent the door from being manually opened once the door is fully closed. NOTE: Older model 24 V door locks are incompatible. 1. The lock must be mounted within 3.05 m of door opener. If possible, mount on same side as door opener. 2.
Seite 8: Install Myq Remote Led Light (Designed For Dry Areas Only)
The invisible light beam path must be unobstructed. No part of the garage door (door tracks, springs, hinges, rollers or other hardware) may interrupt the beam while the door is closing. NOTE: Liftmaster recommends to install Infrared photocells on each installation. For use of MyQ or TTC feature the installation of Infrared photocell are required.
Seite 9: Connect Power
To reduce the risk of FIRE or INJURY to persons. Disconnect ALL electric and battery power BEFORE performing ANY service or maintenance. Use ONLY LiftMaster part 485EU for replacement battery. DO NOT dispose of battery in fire. Battery may explode. Check with local codes for disposal instructions.
Seite 10: Program The Travel
Program the Travel Incorrect adjustment of garage door travel limits will interfere with proper operation of safety reversal system. After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on contact with 40 mm object on floor.
Seite 11: To Open The Door Manually
To Open the Door Manually If possible, use emergency release handle to disengage door ONLY when garage door is CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly. NEVER use emergency release handle unless garage doorway is clear of persons and obstructions.
Seite 12 MyQ allows you to control your garage door opener from your mobile device or computer from anywhere. MyQ technology uses a radio signal to provide two way communication between the garage door opener and MyQ enabled accessories. The garage door opener has an internal gateway that allows the garage door opener to communicate directly with a home Wi-Fi network and access your MyQ account.
Seite 13: Connect With Your Smartphone
These devices can be controlled with the MyQ app. These devices include any combination of MyQ garage door openers, Wi-Fi garage door openers, MyQ light, MyQ gate operators. A LiftMaster Internet Gateway (828EV) can be added if you need to control more than 10 devices using the MyQ app.
Seite 14: Program Your Opener And Remote / The Wireless Push Button/ / Wireless Keypad (Optional)
Program Your Opener And Remote / The Wireless Push Button/ / Wireless Keypad (Optional) Activate the opener only when door is in full view, free of obstruction and properly adjusted. No one should enter or leave garage while door is in motion. Do not allow children to operate push button(s) or remote(s). Do not allow children to play near the door. Your garage door opener receiver and one of the buttons remote control are pre-programmed.
Seite 15: To Erase The Memory
To Erase the Memory ERASE ALL REMOTE CONTROLS AND KEYLESS ENTRIES Press and hold the LEARN button (L) on garage door opener until the learn LED goes out (approximately 6 seconds). All remote control and keyless entry codes are now erased. Reprogram any accessory you wish to use. ERASE ALL DEVICES (INCLUDING MYQ ENABLED ACCESSORIES) 2.
Seite 16: Disposal
Disposal The packaging must be disposed of in the local recyclable containers. According to the European Directive 2002/96/EC on waste electrical equipment, this device must be properly disposed of, after usage in order to ensure a recycling of the materials used. Old accumulators and batteries may not be disposed of in the household waste, since they contain pollutants and must be properly disposed of in municipal collection points or in the containers of the dealer provided.
Seite 17: Troubleshooting
Replace the control station. • Erase the memory and reprogram all remote controls (refer to the instructions provided with the remote control or visit LiftMaster.eu). My remote control will not activate the garage door: •...
Seite 18 The door reverses for no apparent reason and garage door opener lights don’t blink: • Check that cable tension monitor is correctly installed. If one of the cable tension monitors is removed, unplug both monitors from the opener. Then plug in the monitor you wish to use and unplug and plug in the opener three times to relearn the monitor to the opener. The 1k resistor provided is for trouble shooting the CTM set up only.
Seite 19: Optional Accessories
Optional Accessories Always use LiftMaster accessories. External products can cause malfunctions. TX4UNIF 4-channel universal remote control TX4EVS 4-channel remote control TX4UNI/S 4-channel universal remote control 128EV Wireless Wall Control 2-Channel 747EV Keypad 78EV Wired multi-functional wall control FLA-1LED Flashing light...
Seite 20: Automatic Garage Door Opener Safety & Maintenance Guide
Automatic Garage Door Opener Safety & Maintenance Guide GARAGE DOOR OPENER SAFETY – AN AUTOMATIC DECISION A garage door is the largest moving object in the home. An improperly adjusted garage door and opener can exert deadly force when the door closes –...
Seite 21: Routine Maintenance Can Prevent Tragedies
Routine Maintenance Can Prevent Tragedies Make monthly inspection and testing of your garage door and opener system a part of your regular routine. Review your owner’s manual for both the door and door opener. If you don’t have the owner’s manuals, contact the manufacturer(s) and request a copy for your specific model(s). Look for the opener model number on the back of the power unit.
Seite 22 Hinweis: Die Originalinstallations- und Betriebsanweisungen wurden auf Englisch verfasst. Bei allen anderen verfügbaren Sprachen handelt es sich um Übersetzungen der englischen Originalfassung. Allgemeine Sicherheitsrichtlinien ..................................2 Bestimmungsgemäßer Gebrauch ..................................3 Planung des Torbetriebs ....................................3 Planung für MyQ-Betrieb ....................................4 Vorbereitung des Garagentors ..................................4 Benötigtes Werkzeug ......................................5 Lieferumfang ........................................5 Benötigtes Zubehör ......................................5...
Seite 23: Allgemeine Sicherheitsrichtlinien
WARNUNG! LESEN SIE ZUNÄCHST DIESE WICHTIGEN SICHERHEITSANWEISUNGEN! Allgemeine Sicherheitsrichtlinien Ehe Sie mit der Installation beginnen: Bitte lesen Sie die Betriebsanweisungen und insbesondere die Vorsichtsmaßnahmen. Bewahren Sie das Handbuch zum Nachschlagen auf und ge- ben Sie es gegebenenfalls an spätere Eigentümer weiter. Vor den Anweisungen finden sich folgende Symbole, um Verletzungen oder Sachschäden zu verhindern.
Seite 24: Bestimmungsgemäßer Gebrauch
Eine jedwede unsachgemäße Verwendung der Vorrichtung kann das Unfallrisiko erhöhen. Der Hersteller übernimmt keinerlei Haftung für eine solche Verwendung. Es darf nur Original-Zubehör von LiftMaster an den Antrieb angeschlossen werden. Automatische Tore mit diesem Antrieb müssen den aktuell gültigen internationalen, länderspezifischen und lokalen Standards, Richtlinien und Bestimmungen (EN 13241, EN 12453 und EN 12604) entsprechen.
Seite 25: Planung Für Myq-Betrieb
Planung für MyQ-Betrieb Diesen Antrieb können sie mit MyQ steuern - Lichtschranken sind erforderlich. Überwachen und steuern Sie Ihr Garagentor von überall mithilfe der MyQ-App. Wi-Fi-Signal ist stark. BEFOR SIE BEGINNEN: Sie benötigen: Der Garagentorantrieb wird eine Verbindung zu Ihrem Wi-Fi-Netz- •...
Seite 26: Benötigtes Werkzeug
Benötigtes Werkzeug Bei der Montage, Installation und Einstellung des Garagentorantriebs verweisen die Anweisungen auf die nachfolgend aufgeführten Werkzeuge. Trittleiter Schraubendreher Bohrmaschine Wasserwaage Maßband Klauenhammer Drahtschere Ratsche mit Einsätzen und Verlängerung Zange Verstellschlüssel Bohrer Bleistift Lieferumfang Überprüfen Sie sorgfältig das Verpackungsmaterial, wenn etwas fehlt. GARAGENTORANTRIEB SCHRAUBENBEUTEL Garagentorantrieb, LM3800W...
Seite 27: Befestigung Der Kupplung Am Garagentorantrieb
Befestigung der Kupplung am Garagentorantrieb Zur Vermeidung von Schwierigkeiten bei der Installation, betätigen Sie den Garagentorantrieb erst, wenn Sie dazu aufgefordert werden. Der Garagentorantrieb kann an einer beliebigen Torseite angebracht werden (siehe Abschnitt Planung). Auf dem Darstellungsblatt ist eine der Möglichkeiten dargestellt.
Seite 28: Installation Des Automatischen Torschlosses
Installation des automatischen Torschlosses Das automatische Torschloss (Modell 841EU) verhindert das manuelle Öffnen des Tores, wenn dieses vollständig geschlossen ist. HINWEIS: Ältere 24V-Torschlossmodelle sind nicht kompatibel. 1. Das Schloss ist in einem Abstand von maximal 3,05 m vom Torantrieb anzubringen. Montieren Sie es, wenn möglich, auf der gleichen Seite wie den Torantrieb.
Seite 29: Installation Der Myq-Remote-Led-Leuchte (Nur Für Trockene Bereiche)
Lichtstrahls muss frei von Hindernissen sein. Beim Schließen des Tores dürfen keine Garagenteile (Torschienen, Federn, Gelenke, Laufrollen oder Ähnliches) den Strahl unterbrechen. HINWEIS: LiftMaster empfiehlt die Installation von Lichtschranken an jeder Anlage. Für MyQ oder TTC sind Lichtschranke unabdingbar. VERKABELUNG DER LICHTSCHRAKE 1.
Seite 30: Stromanschluss
TESTEN DER LICHTSCHRANKE 1. Öffnen Sie das Tor. Patzieren Sie ein Hindernis im Weg des Tores. 2. Schließen Sie das Tor mit dem Handsender. Das Tor bewegt sich nicht mehr als 2,5 cm, und die Garagentorantriebsleuchten blinken 10 Mal. Das Garagententor lässt sich nicht per Handsender schließen, wenn die LED in einer der Lichtschranken aus ist (was Ihnen zeigt, dass die Sensoren falsch ausgerichtet oder versperrt sind).
Seite 31: Programmierung Des Laufwegs
Programmierung des Laufwegs Eine falsche Einstellung der Endschalter stört den ordnungsgemäßen Betrieb des Sicherheitsrücklaufs. Der Sicherheits- rücklauf MUSS nach JEDER Einstellungen getestet werden. Das Tor MUSS bei Kontakt mit einem 40 mm Gegenstand auf dem Boden zurücklaufen. Stellen Sie zur Verhinderung von Fahrzeugschäden sicher, dass das vollständig geöffnete Tor genügend Platz bietet.
Seite 32: Manuelles Öffnen Des Tores
Manuelles Öffnen des Tores Nutzen Sie nach Möglichkeit die Notentriegelung zum Entriegeln des Tores NUR, wenn das Tor geschlossen ist. Schwache oder gebrochene Federn oder ein nicht ausbalanciertes Tor können dazu führen, dass ein geöffnetes Tor schnell und/oder unerwartet nach unten fällt. Verwenden Sie die Notentriegelung NUR, wenn sich keine Personen oder Hindernisse in der Toröffnung befinden.
Seite 33 LICHTSCHRANKE Sind die Lichtschranken richtig angeschlossen und ausgerichtet, erkennen sie Hindernisse im Weg ihres Infrarotstrahls. Wenn ein Hindernis den Infrarotstrahl unterbricht, während das Tor geschlossen wird, stoppt das Tor und läuft zurück bis zur vollständigen Öffnung, und die MyQ Remote LED blinkt 10 Mal.
Seite 34: Verbindung Mit Ihrem Smartphone
MyQ-Garagentorantrieben, Wi-Fi-Garagentorantrieben, MyQ-Leuchten und MyQ-Torantrieben. Wenn Sie mehr als 10 Geräte mit der MyQ-App steu- ern möchten, kann ein LiftMaster-Internetgateway (828EV) ergänzt werden. Mit dem Garagentorantrieb an sich lassen sich bis zu 6 Geräte pairen (Steuerung durch Garagentorantrieb). Darunter fallen beliebige Kombinationen von MyQ-Leuchten oder Garagentor- und Torüberwachungen.
Seite 35: Programmierung Von Handsender / Funk-Wandtaster / Funk-Codeschloss (Optional)
Programmierung von Handsender / Funk-Wandtaster / Funk-Codeschloss (optional) Aktivieren Sie den Antrieb nur, wenn das Tor vollständig einsehbar, frei von Hindernissen und richtig eingestellt ist. Während das Tor in Bewegung ist, darf niemand die Garage betreten oder verlassen. Lassen Sie Kinder keine Drucktaster oder Sender bedienen. Lassen Sie Kinder nicht in der Nähe des Tores spielen.
Seite 36: Löschen Des Speichers
Löschen des Speichers LÖSCHEN ALLER HANDSENDER UND SCHLÜSSELLOSEN ZUGÄNGE Halten Sie die Lerntaste (L) am Garagentorantrieb gedrückt, bis sich die Lern-LED ausschaltet (etwa 6 Sekunden). Nun sind alle Handsender und schlüssellosen Zugänge gelöscht. Programmieren Sie alle Sender, die Sie verwenden möchten, neu LÖSCHEN ALLER GERÄTE (EINSCHLIESSLICH MYQ-FÄHIGES ZUBEHÖR) 1.
Seite 37: Entsorgung
Entsorgung Die Verpackung ist in lokalen Recyclingtonnen zu entsorgen. Gemäß der europäischen Richtlinie 2002/96/EG über Elektro-Altgeräte ist dieses Gerät nach der Verwendung ordnungsgemäß zu entsorgen, um das Recycling der Materialien sicherzustellen. Alte Akkus und Batterien dürfen, da sie Schadstoffe enthalten, nicht im Haushaltsmüll entsorgt werden, sondern müssen ordnungsgemäß an kommunalen Sammelstellen oder in vom Händler bereitgestellten Behältern entsorgt werden.
Seite 38: Fehlerbehebung
DIAGNOSECODE SYMPTOM LÖSUNG Up-Taste Down-Taste Blinken Blinken Der Antrieb schließt das Gara- Waren zuvor zwei Schlaffseilschalter montiert und wurde einer entfernt, gentor nicht oder das Tor läuft in ziehen Sie drei Mal den Stecker des Antriebs und stecken Sie ihn wieder der Bewegung zurück.
Seite 39 Das Tor öffnet sich nicht vollständig: • Überprüfen Sie das elektrische Torschloss. • Wird das Tor blockiert? Ist es nicht ausbalanciert oder sind die Federn gebrochen? Entfernen Sie die Hindernisse oder reparieren Sie das Tor. Das Tor öffnet sich, aber schließt sich nicht: •...
Seite 40 Der Torantrieb blinkt: • Zeigt ein unbeaufsichtigtes Schließen an. Der Antrieb wurde über die MyQ-App oder den Garagen- und Torwächter aktiviert. • Eine durchgehend orange leuchtende LED und ein Piepton etwa alle 2 Sekunden zeigen an, dass der Torantrieb über die Batterie versorgt wird. •...
Seite 41: Optionales Zubehör
Optionales Zubehör Verwenden Sie nur LiftMaster-Zubehör. Fremdprodukte können zu Fehlfunktionen führen. TX4UNIF 4-Kanal Universal-Handsender TX4EVS 4-Kanal Handsender TX4UNI/S 4-Kanal Universal-Handsender 128EV Funkwandtaster, 2-Kanal 747EV Codeschloss 78EV Verkabelte Multifunktionswandkonsole FLA-1LED Blinkleuchte 772E Lichtschranke 100034 Schlüsselschalter (eingebaut) 100041 Schlüsselschalter (aufgesetzt) 829EV Garagentorwächter...
Seite 42: Sicherheits- Und Wartungsleitfaden Für Automatischen Garagentorantrieb
Sicherheits- und Wartungsleitfaden für automatischen Garagentorantrieb. SICHERHEIT DES GARAGENTORANTRIEBS – EINE EINFACHE ENTSCHEIDUNG Garagentore sind die größten beweglichen Gegenstände im Haus. Nicht richtig eingestellte Garagentore und Antriebe können beim Schließen des Tores tödliche Kraft entfalten – was dazu führen kann, dass Kinder oder Erwachsene eingeklemmt und verletzt oder getötet werden.
Seite 43: Regelmäßige Wartung Kann Tragische Ereignisse Verhindern
Regelmäßige Wartung kann tragische Ereignisse verhindern Führen Sie regelmäßig monatliche Inspektionen und Tests Ihres Garagentor- und Antriebssystems durch. Lesen Sie die Bedienungsanleitung für das Tor und den Torantrieb. Wenn Sie die Bedienungsanleitungen nicht haben, wenden Sie sich an den/die Hersteller und fordern Sie eine Ausgabe für Ihr(e) spezifisches/n Modell(e) an.
Seite 44 Remarque : La notice d’installation et de montage originale a été rédigée en anglais. Toutes les autres langues disponibles sont traduites depuis la version d’origine anglaise. Directives de sécurité générales ..................................2 Utilisation conforme ......................................3 Planification de l’automatisation de la porte ..............................3 Planification pour l’utilisation de MyQ ................................4 Préparation de votre porte de garage ................................4 Outils nécessaires ......................................4...
Seite 45: Directives De Sécurité Générales
AVERTISSEMENT ! COMMENCEZ PAR LIRE CES IMPORTANTES CONSIGNES DE SÉCURITÉ ! Directives de sécurité générales Avant le début de l’installation : veuillez lire la notice d’emploi et notamment les consignes de sécurité. Gardez la notice pour vous y reporter ultérieurement et remettez-la à un éventuel nouveau propriétaire.
Seite 46: Utilisation Conforme
Toute utilisation non conforme de l’entraînement peut augmenter le risque d’accidents. Le fabricant décline toute responsabilité pour ce type d’utilisation. Seuls les accessoires d’origine de LiftMaster peuvent être raccordés à l’entraînement. Pour cet entraîne- ment, les portails automatiques doivent être conformes aux normes et réglementations internationales, nationales et locales en vigueur (EN 13241,...
Seite 47: Planification Pour L'utilisation De Myq
Planification pour l’utilisation de MyQ Cette commande peut être pilotée par MyQ – des capteurs photoélectriques doivent être installés. Surveillez et pilotez votre porte de garage de partout grâce à l’appliation MyQ Le signal Wi-Fi est puissant. AVANT DE COMMENCER Vous aurez besoin des éléments suivants : Le système d’ouverture de porte de garage se connectera à...
Seite 48: Contenu De L'emballage
Contenu de l’emballage Si des pièces semblent manquer, vérifiez attentivement les matériels d’emballage. SYSTÈME D’OUVERTURE DE SACHET DE VISSERIE PORTE DE GARAGE Système d’ouverture de porte de garage, Vis 15 mm LM3800W Serrure de porte de garage automatique, 841EU Vis 54,8 mm Console de montage Poignée Collet avec vis à...
Seite 49: Positionner Et Monter Le Système D'ouverture De Porte De Garage
Positionner et monter le système d’ouverture de porte de garage Utilisez IMPÉRATIVEMENT des tire-fonds pour béton si la console de montage est fixée à la maçonnerie. Ne tentez JAMAIS de desserrer, déplacer ou ajuster la porte de garage, les ressorts, les câbles en acier, les poulies, les consoles ou leurs matériels, qui sont TOUS soumis à...
Seite 50: Installer Le Verrouillage De Porte Automatique
Installer le verrouillage de porte automatique Le verrouillage de porte automatique (modèle 841EU) est utilisé pour éviter que la porte ne puisse être ouverte à la main lorsqu’elle est entièrement fermée. Remarque : Les modèles plus anciens de verrouillages de portes 24 V ne sont pas compatibles. 1.
Seite 51: Installer Le Voyant À Led De La Télécommande Myq (Adapté Uniquement Aux Locaux Secs)
être obstruée. Aucun élément de la porte de garage (rails de porte, ressorts, charnières, galets et autres matériels) ne doit interrompre le faisceau lors de la fermeture de la porte. Remarque : Liftmaster recommande d’installer des cellules lumineuses infrarouges sur chaque installation. Pour l’utilisation de la fonction MyQ ou TTC, l’installation d’une cellule lumineuse infrarouge est nécessaire.
Seite 52: Branchement Des Énergies
Pour diminuer le risque d’INCENDIE ou de DOMMAGES corporels. Débranchez TOUTE l'énergie électrique, y compris la fiche de secteur, AVANT tous les services. Utilisez UNIQUEMENT la pièce LiftMaster 485UE pour remplacer la batterie. NE PAS jeter la batterie au feu. Les batteries peuvent exploser. Se reporter aux réglementations locales pour obtenir des consignes de mise au rebut.
Seite 53: Programmer La Course
Programmer la course Un réglage erroné de la course de la porte de garage nuit au bon fonctionnement du système d’inversion de marche de sécurité. Après un réglage QUELCONQUE, le système d’inversion de marche de sécurité DOIT faire l’objet d’un essai. La porte DOIT inverser le sens de marche lors d’un contact avec un objet de 40 mm posé...
Seite 54: Pour Ouvrir La Porte À La Main
Pour ouvrir la porte à la main Si possible, utilisez la poignée de déverrouillage de secours pour débloquer la porte SEULEMENT si la porte de garage est FERMÉE. Les ressorts usés ou rompus, ainsi qu’un mauvais équilibrage de la porte peuvent occasionner un abaissement rapide et/ou inopiné...
Seite 55 CELLULES LUMINEUSES INFRAROUGES Lorsque les capteurs à cellules lumineuses infrarouges sont correctement branchés et alignés, ils détectent les obstacles dans le faisceau infra- rouge. Si un obstacle interrompt le faisceau infrarouge pendant la fermeture de la porte, la porte s’immobilise et retourne sur sa position d’ouverture intégrale, puis le système d’ouverture clignote dix fois.
Seite 56: Connexion Au Smartphone
MyQ, systèmes d’ouverture de porte de garage Wi-Fi, les systèmes d’éclairages MyQ et les dispositifs de commande de portails MyQ. Une passerelle Internet LiftMaster (828V) Peut être ajoutée si vous avez besoin de commander plus de 10 appareils à l’aide de l’application MyQ. Jusqu’à 6 appareils peuvent être appariés au système d’ouverture de porte de garage lui-même (commandé...
Seite 57: Programmation Du Système D'ouverture Et De La Télécommande / Bouton-Poussoir Sans Fil / Pavé De Touches Sans Fil (Option)
Programmation du système d’ouverture et de la télécommande / Bouton-poussoir sans fil / Pavé de touches sans fil (option) Activez le système d’ouverture lorsque vous avez une vue parfaite sur la porte, qu’aucun obstacle ne gêne son fonctionnement et qu’il est correctement réglé.
Seite 58: Suppression De La Mémoire
Suppression de la mémoire SUPPRESSION DE L’ENSEMBLE DES TÉLÉCOMMANDES ET ACCÈS SANS CLÉ Actionnez et maintenez le bouton d’APPRENTISSAGE (L) du système d'ouverture jusqu’à ce que le voyant LED d’apprentissage s’éteigne (env. 6 secondes). L’ensemble des télécommandes et codes d’accès sans clé est effacé. Reprogrammez tous les accessoires que vous souhaitez utiliser.
Seite 59: Mise Au Rebut
Mise au rebut L’emballage doit être jeté dans les déchets recyclables (sac jaune). Selon la directive européenne 2002/96/CE relative aux déchets électroniques, cet appareil doit être mis au rebut correctement en fin de vie afin d’assurer le recyclage des matières revalorisables. Les accus et piles usagés ne doivent pas être jetés aux ordures ménagères, puisqu’ils contiennent des polluants.
Seite 60: Recherche Des Défaillances
• Effacez la mémoire et reprogrammez toutes les télécommandes (reportez-vous aux consignes fournies avec la télécommande ou rendez vous sur LiftMaster.eu). Ma télécommande ne pilote pas la porte de garage : • Vérifiez que la fonction de verrouillage n’est pas activée sur la commande de porte.
Seite 61 La portée de ma télécommande est faible : • Déplacez la télécommande dans votre voiture. • La portée de certaines installations est plus faible en raison de la présence d’une porte métallique, d’une isolation doublée d’un film ou des cloisons métalliques du garage. La porte ne s’ouvre pas entièrement : •...
Seite 62 La porte perd ses fins de course : • Le collet n’est pas correctement serré. Serrez le collet et reprogrammez les fins de course (voir le Point 20). Le système d'ouverture de porte de garage effectue un mouvement lors du fonctionnement de la porte : •...
Seite 63: Accessoires Optionnels
Accessoires optionnels Utilisez toujours des accessoires LiftMaster. Les produits de fabricants tiers peuvent occasionner des dysfonctionnements TX4UNIF Télécommande universelle à 4 canaux TX4EVS Télécommande à 4 canaux TX4UNI/S Télécommande universelle à 4 canaux 128EV Commande murale sans fil 2 canaux 747EV Pavé...
Seite 64: Guide De Sécurité Et De Maintenance Du Système D'ouverture De Porte De Garage Automatique
Guide de sécurité et de maintenance du système d’ouverture de porte de garage automatique SÉCURITÉ DE SYSTÈME D’OUVERTURE DE PORTE DE GARAGE – UNE DÉCISION AUTOMATIQUE Une porte de garage est l’élément mobile le plus volumineux d’un logement. Une porte de garage et un système d'ouverture mal réglés peuvent appliquer une force mortelle pendant la fermeture de la porte et occasionner des blessures graves ou mortelles par écrasement chez les enfants ou les adultes.
Seite 65: La Maintenance De Routine Peut Éviter Les Accidents Tragiques
La maintenance de routine peut éviter les accidents tragiques Procédez à des contrôles et essais mensuels de votre porte de garage et système d’ouverture dans le cadre de votre routine normale. Reportez- vous à votre manuel d’utilisateur pour la porte et le système d'ouverture de porte. Si vous ne possédez pas le manuel d’utilisateur, contactez le fabricant pour demander une copie correspondant à...
Seite 66 Opmerking: De oorspronkelijke installatie- en gebruiksaanwijzingen zijn in het Engels opgesteld. Ledere andere beschikbare taal is een vertaling van de oorspronkelijke Engelse versie. Algemene veiligheidsrichtlijnen ..................................2 Gebruiksbestemming ......................................3 Planning van het gebruik van de poort ................................3 Planning voor het gebruik van MyQ ..................................3 Voorbereiding van uw garagepoort ..................................4 Vereiste gereedschappen ....................................4 Inhoud van de doos ......................................4...
Seite 67: Algemene Veiligheidsrichtlijnen
WAARSCHUWING LEES EERST DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES! Algemene veiligheidsrichtlijnen Voordat u met de installatie begint: Lees de gebruiksaanwijzingen en vooral de voorzorgsmaatregelen. Bewaar de handleiding voor later gebruik en geef ze door aan een eventuele volgende eigenaar. De volgende symbolen worden voor instructies geplaatst om lichamelijke letsels of materiële schade te voorkomen. Neem deze instructies aandachtig door.
Seite 68: Gebruiksbestemming
De fabrikant aanvaardt geen aansprakelijkheid voor zulk gebruik. Alleen de originele accessoires van LiftMaster mogen op de aandrijving worden aangesloten. Met deze aandrijving moeten automatische poorten voldoen aan de momenteel geldende internationale, nationale en plaatselijke normen, richtlijnen en voorschriften (EN 13241, EN 12453 en EN 12604).
Seite 69: Voorbereiding Van Uw Garagepoort
Voorbereiding van uw garagepoort OPGELET: Abel ALTIJD een opgeleide poortspecialist indien de garagepoort vastzit, blijft steken of uit even- wicht is. Een ongebalanceerde garagepoort keert mogelijks NIET om indien nodig. Probeer de garagepoort, poortveren, kabels, poelies, beugels of de hardware ervan NOOIT los te maken, te bewegen of af te stellen. Deze staan ALLEMAAL onder EXTREME spanning.
Seite 70: Attach The Collar To The Garage Door Opener
Attach the Collar to the Garage Door Opener Om problemen bij de installatie te vermijden, mag u de poortopener niet gebruiken totdat u daartoe instructies krijgt. De poortopener kan aan eender welke zijde van de poort worden geïnstalleerd (zie deel Planning). De getoonde illustraties zijn voor de installatie op het illustratieblad.
Seite 71: Het Automatische Deurslot Installeren
Het automatische deurslot installeren Het automatische poortslot (model 841EU) wordt gebruikt om te voorkomen dat de poort manueel wordt geopend zodra ze volledig gesloten is. OPMERKING: Oudere model 24 V deursloten zijn niet compatibel. 1. Het slot moet indien mogelijk binnen 3,05 m van de poortopener worden gemonteerd, aan dezelfde kant als de poortopener. 2.
Seite 72: Myq Remote Led Light Installeren (Enkel Ontworpen Voor Droge Ruimtes)
Geen enkel onderdeel van de garagepoort (poortsporen, veren, scharnieren, rollers of andere elementen) mag de straal onderbreken terwijl de poort sluit. OPMERKINGEN: Liftmaster raadt aan om infrarode fotocellen te installeren bij elke installatie. Voor gebruik van de MyQ- of TTC-functie moeten infrarode fotocellen worden geïnstalleerd.
Seite 73: Stroom Aansluiten
Om het risico op BRAND of VERWONDING te vermijden: Ontkoppel ALLE net- en batterijstroom VOORALEER u EENDER WELKE service of onderhoud uitvoert. Gebruik ENKEL LiftMaster onderdeel 485EU als vervangbatterij. Gebruikte batterijen mogen NIET worden verbrand. De batterij kan ontploffen. Raadpleeg de plaatselijke voorschriften voor instructies m.b.t. de verwijdering.
Seite 74: De Beweging Programmeren
De beweging programmeren Een verkeerde afstelling van de beweging van de garagepoort verstoort de juiste werking van de veiligheidsomkering. Na IEDERE aanpassing MOET het omkeersysteem worden getest. De poort MOET omkeren bij contact met een object van 40 mm op de grond. Om schade aan voertuigen te vermijden, moet u ervoor zorgen dat de volledig geopende poort voldoende vrije ruimte geeft.
Seite 75: De Poort Manueel Openen
De poort manueel openen Gebruik de noodontgrendelingshendel indien mogelijk ENKEL om de poort los te maken als de garagepoort GESLOTEN is. Zwakke of gebroken veren of een ongebalanceerde poort kunnen een open poort snel en/of onverwacht doen vallen. Gebruik de noodontgrendelingshendel NOOIT, tenzij de garagepoortopening vrij is van personen en obstakels. Ontgrendel alle poortsloten vooraleer u verder gaat.
Seite 76 Met MyQ kunt u uw garagepoortopener van overal bedienen met uw mobiel toestel of computer. MyQ-technologie gebruikt een radiosignaal om een tweerichtingscommunicatie tussen de garagepoortopener en accessoires met MyQ-functie te realiseren. De garagepoortopener heeft een interne toegangspoort die de garagepoortopener toelaat om rechtstreeks te communiceren met een wifi-thuisnetwerk en toegang tot uw MyQ account te krijgen.
Seite 77: Een Verbinding Maken Met Uw Smartphone
Deze toestellen kunnen worden bediend met de MyQ app. Deze toestellen omvatten combinaties van MyQ garagepoortopeners, wifi-garagepoortopeners, MyQ-licht, MyQ-poortbedieningen. Een LiftMaster internet gateway (828EV) kan worden toe- gevoegd als u meer dan 10 toestellen wilt bedienen met de MyQ app. Tot 6 toestellen kunnen aan de garagepoort zelf worden gekoppeld (bediend door de garagepoortopener).
Seite 78: Programmeer Uw Opener En Afstandsbediening / De Draadloze Drukknop / Draadloze Afstandsbediening (Optioneel)
Programmeer uw opener en afstandsbediening / de draadloze drukknop / draadlo- ze afstandsbediening (optioneel) Activeer de poortopener enkel wanneer de poort volledig in het zicht is, vrij van obstakels en juist afgesteld. Niemand mag in of uit de garage gaan terwijl de poort in beweging is. Laat kinderen geen drukknop(pen) of afstandsbediening(en) bedienen. Laat geen kinderen in de omgeving van de poort spelen.De ontvanger van uw garagepoortopener en een van de toetsen van de afstandsbediening zijn voorgepro- grammeerd.
Seite 79: Het Geheugen Wissen
Het geheugen wissen ALLE AFSTANDSBEDIENINGEN EN DRAADLOZE AFSTANDSBEDIENINGEN WISSEN Houd de knop LEREN (L) op de garagepoortopener ingedrukt tot de LED Leren uit gaat (ongeveer 6 seconden). Alle codes van afstandsbedi- eningen en draadloze afstandsbedieningen zijn nu gewist. Herprogrammeer de accessoires die u wilt gebruiken. ALLE TOESTELLEN WISSEN (INCLUSIEF ACCESSOIRES MET MYQ-FUNCTIE) 1.
Seite 80: Verwijdering
Verwijdering De verpakking moet worden gedeponeerd in de plaatselijke recyclagecontainers. Volgens Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische apparatuur moet dit toestel na gebruik op correcte wijze worden verwijderd om een recycling van de gebruikte materialen te garanderen. OOude accu's en batterijen mogen niet met het huishoudelijk afval worden verwijderd, aangezien ze verontreinigende stoffen bevatten en op correcte wijze moeten worden gedeponeerd bij gemeentelijke inzamelpunten of in de containers die de verdeler heeft verstrekt.
Seite 81: Problemen Oplossen
één knop defect of is er een tijdelijke kortsluiting in de draad. Vervang het bedieningsstation. • Wis het geheugen en herprogrammeer alle afstandsbedieningen (raadpleeg de instructies bij de afstandsbedieningen of ga naar LiftMaster.eu). Mijn afstandsbediening activeert de garagepoort niet: •...
Seite 82 De poort keert zonder aanwijsbare reden om en de lichten van de garagepoortopener knipperen niet: • Controleer of de kabelspanningsmeter correct is geïnstalleerd. Indien een van de kabelspanningsmeters wordt verwijderd, moet u beide meters van de opener koppelen. Sluit vervolgens de meter aan die u wenst te gebruiken en koppel de opener drie keer aan en af, zodat de opener de meter opnieuw kan leren.
Seite 83: Optionele Accessoires
Optionele accessoires Gebruik altijd LiftMaster accessoires. Andere producten kunnen storingen veroorzaken. TX4UNIF 4-kanaals universele afstandsbediening TX4EVS 4-kanaals afstandsbediening TX4UNI/S 4-kanaals universele afstandsbediening 128EV Draadloze wandschakelaar 2-kanaals 747EV Toetsenblok 78EV Bedrade multifunctionele wandschakelaar FLA-1LED Knipperlicht 772E Fotocellen 100034 Sleutelschakelaar (geïntegreerde montage)
Seite 84: Veiligheids- & Onderhoudsgids Van De Automatische Garagepoortopener
Veiligheids- & onderhoudsgids van de automatische garagepoortopener VEILIGHEID VAN DE GARAGEPOORTOPENER - EEN AUTOMATISCHE BESLISSING Een garagepoort is het grootste bewegende voorwerp in een woning. Een verkeerd afgestelde garagepoort en opener kunnen dodelijke kracht uitoefenen wanneer de poort sluit - waardoor kinderen of volwassenen verstrikt kunnen geraken, wat kan leiden tot verwondingen of overlijden.
Seite 85: Routineus Onderhoud Van Tragedies Voorkomen
Routineus onderhoud van tragedies voorkomen Voer een maandelijkse inspectie en test van uw garagepoort en openersysteem uit als onderdeel van uw gewone routine. Herbekijk de handleiding van zowel de poort als de poortopener. Als u de handleidingen niet heeft, neem dan contact op met de fabrikant(en) en vraag een kopie van uw specifieke model(len).
Seite 86 Bemærk: Den oprindelige installations- og driftsvejledning blev udarbejdet på engelsk. Ethvert andet tilgængeligt sprog er en oversættelse af den originale engelske version. Generelle sikkerhedsretningslinjer ..................................2 Anvendelsesformål ......................................3 Planlægning af portdrift .....................................3 Planlægning for MyQ drift ....................................3 Forbered din garageport ....................................4 Nødvendige værktøjer .......................................4 Kartonindhold ........................................4 Nødvendigt tilbehør ......................................4...
Seite 87: Generelle Sikkerhedsretningslinjer
ADVARSEL! START MED AT LÆSE DISSE VIGTIGE SIKKERHEDSINSTRUKTIONER! Generelle sikkerhedsretningslinjer Før du begynder installationen: Læs venligst betjeningsvejledningen og især forholdsreglerne. Behold manualen til fremtidig reference og giv den videre til en eventuel efterfølgende ejer. Følgende symboler er placeret foran instruktioner for at undgå personskade eller skade på ejendom. Læs disse instruktioner omhyggeligt. FORSIGTIG FORSIGTIG Personskade eller skade på...
Seite 88: Anvendelsesformål
Enhver ukorrekt brug af drevet kan øge risikoen for ulykker. Producenten påtager sig intet ansvar for sådan brug. Kun det originale tilbehør til LiftMaster kan tilsluttes drevet. Med dette drev skal automatiske porte overholde gældende internationale og landespecifikke og lokale standarder, retningslinjer og forskrifter (EN 13241, EN 12453 og...
Seite 89: Forbered Din Garageport
Forbered din garageport FORSIGTIG: Ring ALTID efter en uddannet portsystemtekniker, hvis garageporten binder, sidder fast eller er ude af balance. En ubalanceret garageport vil måske IKKE vende om nødvendigt. Forsøg ALDRIG at løsne, flytte eller justere garageporten, portfjedre, kabler, remskiver, beslag eller deres hardware, hvoraf ALLE er under EKSTREM spænding.
Seite 90: Fastgør Kraven Til Garageportåbneren
Fastgør kraven til garageportåbneren For at undgå installationsproblemer må du ikke køre garageportåbneren til garageporten, før du bliver bedt om det. Garageportåbneren kan installeres på begge sider af porten (se Planlægningsafsnit). De viste illustrationer er til installation på illustrationsarket 1. Løsn skruerne. 2.
Seite 91: Installer Den Automatiske Portlås
Installer den automatiske portlås Den automatiske portlås (model 841EU) bruges til at forhindre, at porten åbnes manuelt, når porten er helt lukket. BEMÆRK: Ældre model 24 V portlåse er uforenelige. 1. Låsen skal monteres inden for 3,05 m af portåbner. Monter eventuelt på samme side som portåbner. 2.
Seite 92: Installer Myq Remote Led Light (Kun Beregnet Til Tørre Områder)
Den usynlige lysstrålebane skal være uhindret. Ingen del af garageporten (portspor, fjedre, hængsler, ruller eller anden hardware) kan afbryde strålen, mens porten lukker. BEMÆRK: Liftmaster anbefaler at installere infrarøde fotoceller på hver installation. Til brug af MyQ eller TTC-funktion er installation af infrarød fotocelle påkrævet.
Seite 93: Tilslut Strøm
At reducere risikoen for BRAND eller SKADER for personer. Afbryd ALT elektrisk og batteristrøm, FØR du udfører NOGEN service eller vedligeholdelse. Brug KUN LiftMaster del 485EU til udskiftningsbatteri. Bortskaf ikke batteriet i en brand. Batteriet kan eksplodere. Kontroller med lokale koder for bortskaffelsesanvisninger.
Seite 94: Programmer Rejsen
Programmer rejsen Forkert indstilling af garageportens grænser vil forstyrre korrekt funktion af sikkerhedssvingningssystemet. Efter at der er foretaget NOGEN tilpasninger, SKAL sikkerhedssvingningssystemet testes. Porten SKAL vende ved kontakt med et 40 mm objekt på gulv. For at forhindre skader på biler skal du sørge for fuldt åben port giver tilstrækkelig åbning. Rejsegrænser regulerer de punkter, hvor døren stopper, når du flytter op eller ned.
Seite 95: For At Åbne Porten Manuelt
For at åbne porten manuelt Hvis det er muligt, brug nødhåndtaget for KUN at frakoble porten, når garageporten er LUKKET. Svage eller ødelagte fjedre eller ubalancerede porte kan resultere i, at en åben port falder hurtigt og/eller uventet. Brug ALDRIG nødhåndtag, medmin- dre garageporten er fri for personer og forhindringer.
Seite 96 MyQ giver dig mulighed for at styre din garageportåbner fra din mobile enhed eller computer fra hvor som helst. MyQ-teknologien bruger et radiosig- nal til at give tovejs kommunikation mellem garageportåbneren og MyQ-aktiveret tilbehør. Garageportåbneren har en indvendig gateway, der giver garageportåbneren mulighed for at kommunikere direkte med et hjemmme-Wi-Fi®-netværk og få...
Seite 97: Forbind Din Smartphone
Disse enheder kan styres med MyQ-appen. Disse enheder omfatter enhver kombination af MyQ garageportåbnere, Wi-Fi garageportåbne- re, MyQ Light, MyQ gate operatører. En LiftMaster Internet Gateway (828EV) kan tilføjes, hvis du skal styre mere end 10 enheder ved hjælp af MyQ-appen. Op til 6 enheder kan parres til garageportåbneren selv (styret af garageportåbner).
Seite 98: Programmer Din Åbner Og Fjernbetjening / Den Trådløse Trykknap / / Trådløs Tastatur (Valgfrit)
Programmer din åbner og fjernbetjening / Den trådløse trykknap / / Trådløs tastatur (Valgfrit) Aktiver kun åbneren, når porten er indenfor synsvidde, fri for obstruktion og korrekt justeret. Ingen skal gå ind eller forlade garagen, mens porten er i bevægelse. Lad ikke børn betjene trykknapper eller fjernbetjeninger. Lad ikke børn lege tæt ved porten. Din garage- portåbner-modtager og en af knapperne fjernbetjeningen er forudprogrammeret.
Seite 99: For At Slette Hukommelsen
For at slette hukommelsen SLET ALLE FJERNBETJENINGER OG NØGLEFRI ADGANGE Tryk og hold på LÆR-knappen (L) på garageportåbneren, indtil lær-LED slukker (ca. 6 sekunder). Alle fjernbetjening og nøglefri adgangs- koder er nu slettet. Omprogrammér alt tilbehør, du ønsker at bruge. SLET ALLE ENHEDER (INKLUSIVE MYQ AKTIVEREDE TILBEHØR) 1.
Seite 100: Bortskaffelse
Bortskaffelse Emballagen skal bortskaffes i de lokale genanvendelige beholdere. I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk udstyr skal denne enhed bortskaffes efter brug for at sikre genbrug af de anvendte materialer. Gamle akkumulatorer og batterier må ikke bortskaffes i husholdningsaffaldet, da de indeholder forurenende stoffer og skal bortskaffes korrekt i kommunale indsamlingssteder eller i containere fra den forhandler, der leverer.
Seite 101: Fejlfinding
Fjern telefonledningen fra kontrolstationerne på en enkelt knap og betjen kun fra fjernbetjeningen. Hvis dette løser problemet, er kontrolknappen til enkeltknappen defekt, eller der er en intermitterende kortslutning i ledningen. Udskift kontrolstationen. • Slet hukommelsen og omprogrammer alle fjernbetjeninger (se instruktionerne med fjernbetjeningen eller besøg LiftMaster.eu). Min fjernbetjening aktiverer ikke garageporten: •...
Seite 102 Porten vender om uden nogen grund og garageportåbnerens lampe blinker ikke: • Kontrollér, at kabelspændingsmonitoren er korrekt installeret. Hvis en af kabelspændingsmonitorerne fjernes, skal du tage begge monitorer ud af åbneren. Tilslut derefter monitoren, du ønsker at bruge, og tag trækstikket ud og sæt den i tre gange for at genoplæse monitoren til åbneren. Den leverede 1k modstand er kun til fejlfinding ved opsætning af CTM.
Seite 103: Ekstra Tilbehør
Ekstra tilbehør Brug altid LiftMaster tilbehør. Eksterne produkter kan forårsage funktionsfejl. TX4UNIF 4-kanals universel fjernbetjening TX4EVS 4-kanals fjernbetjening TX4UNI/S 4-kanals universel fjernbetjening 128EV Trådløs vægkontrol 2-kanal 747EV Tastatur 78EV Kablet multifunktionel vægkontrol FLA-1LED Blinkende lamper 772E Fotoceller 100034 Nøgleafbryder (indbygget) 100041 Nøgleafbryder (udvendig bygget)
Seite 104: Automatisk Garageportsåbner Sikkerheds- Og Vedligeholdelsesvejledning
Automatisk garageportsåbner Sikkerheds- og vedligeholdelsesvejledning GARAGEPORTÅBNER SIKKERHED - EN AUTOMATISK BESLUTNING En garageport er det største bevægelige objekt i hjemmet. En ukorrekt justeret garageport og åbner kan udøve dødelig kraft, når porten lukker - hvilket kan føre til indespærring af børn eller voksne og efterfølgende skade eller død. Korrekt installation, drift, vedligeholdelse og afprøvning af garageport og automatisk åbner er nødvendig for at give et sikkert, problemfrit system.
Seite 105: Rutinemæssig Vedligeholdelse Kan Forhindre Tragedier
Rutinemæssig vedligeholdelse kan forhindre tragedier Gør månedlig inspektion og test af din garageport og åbningssystem en del af din regelmæssige rutine. Gennemgå din brugervejledning til både port og portåbner. Hvis du ikke har brugervejledningen, skal du kontakte producenten og anmode om en kopi til din specifikke model(er). Kig efter åbnerens modelnummer på...
Seite 106 Merk: Den opprinnelige installasjons- og bruksanvisningen ble utarbeidet på engelsk. Ethvert annet tilgjengelig språk er en oversettelse av den opprinnelige engelske versjonen. Generelle sikkerhetsretningslinjer ..................................2 Tiltenkt bruk ........................................3 Planlegging av bruk av porten ...................................3 Planlegging for bruk av MyQ .....................................3 Forberedelse av garasjeporten ..................................4 Nødvendig verktøy ......................................4 Innhold i kartongen ......................................4...
Seite 107: Generelle Sikkerhetsretningslinjer
ADVARSEL! BEGYNN MED Å LESE DISSE VIKTIGE SIKKERHETSINSTRUKSJONENE! Generelle sikkerhetsretningslinjer Før du begynner installasjonen: Vennligst les bruksanvisningen og spesielt forholdsreglene. Ta vare på manualen for fremtidige referanser og lever den videre til en mulig neste eier. Følgende symboler er plassert foran instruksjonene for å forhindre personskader eller skader på eiendom. Les nøye gjennom disse instruksjonene. FORSIKTIG FORSIKTIG Personskade eller skade på...
Seite 108: Tiltenkt Bruk
Any improper use of the drive could increase the risk of accidents. The manufacturer assumes no liability for such usage. Only the original accessories of LiftMaster may be connected to the drive.
Seite 109: Forberedelse Av Garasjeporten
Forberedelse av garasjeporten FORSIGTIK: Tilkall ALLTID en utdannet portsystemtekniker dersom garasjeporten ikke stopper opp, hakker eller er ute av balanse. En ubalansert garasjeport kan IKKE reversere når det kreves. Prøv ALDRI å løsne, flytte på eller justere garasjeport, portfjærer, kabler, trinser, braketter eller festeelementer for disse, som alle er under EKSTREME spenninger.
Seite 110: Fest Kragen Til Garasjeportåpneren
Fest kragen til garasjeportåpneren For å unngå installasjonsproblemer må du ikke kjøre garasjeportåpneren før du blir bedt om det. Garasjeportåpneren kan installeres på hvilken som helst side av porten (se Planleggings-avsnittet). Bildene som er vist er for installasjon på bildearket. 1.
Seite 111: Installer Den Automatiske Portlåsen
Installer den automatiske portlåsen Den automatiske portlåsen (modell 841EU) brukes til å forhindre at porten åpnes manuelt når porten er helt lukket. MERK: Eldre modeller av 24 V portlåser er ikke kompatible. 1. Låsen må monteres innenfor 3,05 m fra portåpneren. Monter på samme side som portåpneren dersom dette er mulig. 2.
Seite 112: Installering Av Fjernstyrt Led-Lampe For Myq (Utformet Kun For Tørre Områder)
Den usynlige lysstrålebanen må være uhindret. Ingen del av garasjeporten (portspor, fjærer, hengsler, ruller eller andre festeelementer) kan avbryte strålen mens porten lukkes. MERK: Liftmaster anbefaler å installere infrarøde fotoceller på hver installasjon. For bruk av MyQ- eller TTC-funksjonen er det nødvendig med installasjon av infrarøde fotoceller.
Seite 113: Tilkobling Av Strøm
(Valgfritt tilbehør) For å redusere risiko for BRANN eller PERSONSKADER. Koble fra ALL elektrisk og batteristrøm FØR du utfører ETHVERT service- eller vedlikeholdsarbeid. Bruk KUN LiftMaster-delen 485EU som erstatningsbatteri. IKKE brenn brukte batterier. Batteriet kan eksplodere. Sjekk lokale reguleringslover for avhendingsinstruksjoner.
Seite 114: Programmering Av Bevegelsen
Programmering av bevegelsen Feil justerte grenser for garasjeportens bevegelse vil forstyrre riktig drift av sikkerhetssystemet for reversering. Etter EN- HVER justering MÅ sikkerhetssystemet for reversering testes. Porten SKAL reversere ved kontakt med en 40 mm høy gjens- tand på gulvet. For å unngå skader på kjøretøy må du være sikker på at det er tilstrekkelig klaring når porten er helt åpen. Bevegelsesgrensene regulerer punktene hvor porten vil stoppe når den beveger seg opp eller ned.
Seite 115: Manuell Åpning Av Porten
Manuell åpning av porten Hvis mulig, bruk nødutløserhåndtaket for å koble fra porten KUN når garasjeporten er lukket. Svake eller ødelagte fjærer eller ubalansert port kan føre til at en åpen port faller raskt og / eller uventet ned. Bruk ALDRI nødutløserhåndtaket med mindre garasjeporten er fri for personer og hindringer.
Seite 116 MyQ lar deg kontrollere garasjeportåpneren fra din mobile enhet eller datamaskin fra hvor som helst. MyQ-teknologien bruker et radiosignal for å gi toveiskommunikasjon mellom garasjeporten og MyQ-aktivert tilbehør. Garasjeportåpneren har en intern inngangsport som gjør at garasjeportåp- neren kan kommunisere direkte med et hjemme-Wi-Fi®-nettverk og få tilgang til MyQ-kontoen din. INFRARØDE FOTOCELLER Når de er riktig tilkoblet og justert, vil de infrarøde fotocellene oppdage et hinder i veien for den infrarøde strålen.
Seite 117: Tilkobling Til Smarttelefon
Disse enhetene kan styres med MyQ-appen. Disse enhetene inkluderer en hvilken som helst kombinasjon av MyQ garasjeportåpnere, Wi-Fi garasjeportåpnere, MyQ-lys, MyQ port-operatører. En LiftMaster Internett-inngangsport (828EV) kan legges til hvis du trenger å kontrollere mer enn 10 enheter ved hjelp av MyQ-appen. Opptil 6 enheter kan kobles til selve garasjeportåpneren (styrt av garasjeportåpneren).
Seite 118: Programmer Åpneren Og Fjernkontrollen / Den Trådløse Trykknappen / / Det Trådløse Tastaturet (Tilbehør)
Programmer åpneren og fjernkontrollen / Den trådløse trykknappen / / Det trådløse tastaturet (Tilbehør) Aktiver kun åpneren når porten er fullt synlig, fri for hindringer og riktig justert. Ingen personer må gå inn eller ut av garasjen mens porten er i bevegelse. Ikke la barn bruke trykknapp(er) eller fjernkontroll(er). Ikke la barn leke i nærheten av porten. Mottakeren for garasjeportåpne- ren og én av knappene på...
Seite 119: Sletting Av Minne
Sletting av minne SLETTING AV ALLE FJERNKONTROLLER OG NØKKELFRIE INNGANGER 1. Trykk og hold nede LÆRE-knappen (L) på garasjeportåpneren til LÆRE-lysdioden slukkes (ca. 6 sekunder). Alle kodene for fjernkontrollene og nøkkelfrie innganger er nå slettet. Programmer på nytt ethvert tilbehør som du ønsker å bruke. SLETTING AV ALLE ENHETER (INKLUDERT AKTIVERT TILBEHØR FOR MYQ) 2.
Seite 120: Avhending
Avhending Emballasjen må avhendes i de lokale containerne for resirkulering. I henhold til europeisk direktiv 2002/96 / EF om avhending av elektrisk utstyr, må dette apparatet avhendes på riktig måte etter bruk for å sikre gjenvinning av materialene som er benyttet. Gamle akkumulatorer og batterier må...
Seite 121: Feilsøking
Fjern ringeledningen fra enkeltknapp-kontrollstasjonen og bruk kun fjernkontrollen. Hvis dette løser problemet, er det en feil på enkeltknapps- kontrollstasjonen eller det er en intermitterende kortslutning på ledningen. Bytt ut kontrollstasjonen. • Slett minnet og programmer alle fjernkontrollene på nytt (se instruksjonene som følger med fjernkontrollen eller besøk LiftMaster.eu). Fjernkontrollen aktiverer ikke garasjeporten: •...
Seite 122 Porten reverserer uten noen tilsynelatende grunn, og garasjeportåpnerens lamper blinker ikke: • Kontroller at kabelspenningssensoren er riktig installert. Hvis en av kabelspenningssensorene er fjernet skal begge sensorene trekk ut fra åpneren. Plugg deretter inn den sensoren du ønsker å bruke, og deretter trekk ut og plugg inn åpneren tre ganger for å nullstille sensoren til åpneren.
Seite 123: Valgfritt Tilbehør
Valgfritt tilbehør Bruk alltid tilbehør fra LiftMaster. Eksterne produkter kan forårsake funksjonsfeil. TX4UNIF 4-kanals universell fjernkontroll TX4EVS 4-kanals fjernkontroll TX4UNI/S 4-kanals universell fjernkontroll 128EV Trådløs veggkontroll 2 kanaler 747EV Tastatur 78EV Kablet multifunksjonell veggkontroll FLA-1LED Blinkende lamper 772E Fotoceller 100034 Nøkkelbryter (montert innfelt)
Seite 124: Sikkerhets- Og Vedlikeholdsguide For Automatisk Garasjeportåpner
Sikkerhets- og vedlikeholdsguide for automatisk garasjeportåpner GARASJEPORTÅPNERENS SIKKERHET – EN AUTOMATISK BESLUTNING En garasjeport et den største bevegelige delen i hjemmet ditt. En feiljustert garasjeport og åpner kan utøve en dødelig kraft når porten lukkes - noe som kan føre til at barn eller voksne blir klemt med påfølgende personskader eller dødsfall. Riktig installasjon, drift, vedlikehold og testing av garasjeporten og den automatiske åpneren er nødvendig for å...
Seite 125: Rutinevedlikehold Kan Forhindre Tragedier
Rutinevedlikehold kan forhindre tragedier La månedlig inspeksjon og testing av garasjeporten og åpnersystemet være en del av din vanlige rutine. Gå gjennom brukermanualen til både porten og portåpneren. Ta kontakt produsenten(e) og be om en kopi for din(e) spesifikke modell(er) dersom du ikke skulle ha brukermanualene. Se modellnummeret for åpneren på...
Seite 126 Obs: De ursprungliga installations- och bruksanvisningarna är på engelska. Alla andra språk är en översättning av den ursprungliga engelska versionen. Allmänna säkerhetsriktlinjer ....................................2 Avsedd användning ......................................3 Planera porten ........................................3 Planera för MyQ ........................................3 Förbereda garageporten ....................................4 Nödvändiga verktyg ......................................4 Innehållsförteckning ......................................4 Nödvändiga tillbehör ......................................4 Fäst kragen i portöppnaren ....................................5 Fästa monteringsfästet i portöppnaren ................................5...
Seite 127: Allmänna Säkerhetsriktlinjer
VARNING! BÖRJA MED ATT LÄSA DESSA VIKTIGA SÄKERHETSANVISNINGAR Allmänna säkerhetsriktlinjer Innan du påbörjar installationen: Läs bruksanvisningarna, i synnerhet varningarna. Spara bruksanvisningen för framtida bruk och lämna över den till eventuella efterföljande ägare. Följande symboler används bredvid instruktioner som avser att förhindra personskador och egendomsskada. Läs sådana instruktioner noga. VARNING VARNING Personskada eller egendomsskada...
Seite 128: Avsedd Användning
• Denna produkt har en transformator med en särskild sladd. Om den skadas måste den bytas ut mot en originaltransformator av en behörig tekniker. • Nödfrigöringen kan orsaka okontrollerade rörelser i porten, och om fjädrar försvagas eller går sönder blir porten obalanserad. •...
Seite 129 Förbereda garageporten VARNING: Kontakta ALLTID en behörig portsystemtekniker om din garageport fastnar eller inte är balan- serad. En obalanserad garageport riskerar att INTE höjas när det behövs. Försök ALDRIG lossa, flytta eller justera garageporten, fjädrarna, kablarna, blocken, fästena eller någon del av utrustningen, då de ALLA har EXTREMT stor kraft bakom sig.
Seite 130: Fäst Kragen I Portöppnaren
Fäst kragen i portöppnaren För att slippa problem med installationen använder du inte portöppnaren innan instruktionerna uttryckligen säger att du ska göra det. Portöppnaren kan installeras på vardera sidan av porten (se avsnittet Planering). Bilder som visar hur installationen går till finns på illustrationsarket.
Seite 131: Installera Det Automatiska Portlåset
Installera det automatiska portlåset Det automatiska portlåset (modell 841EU) används för att förhindra att porten öppnas manuellt när den här helt stängd. OBS: Äldre modeller med 24 V portlås är inte kompatibla. 1. Låset måste monteras inom 3,05 m av portöppnaren. Om möjligt, monterar du det på samma sida som portöppnaren. 2.
Seite 132: Installera Den Fjärrstyrda Myq-Lampan (Endast Konstruerad För Torra Utrymmen)
Den osynliga strålen får inte blockeras. Ingen del av garageporten (portskenor, fjädrar, gångjärn, rullare eller annan utrustning) får bryta strålen OBS: Liftmaster rekommenderar att infraröda fotoceller alltid installeras för varje port. Om du vill använda MyQ- eller TTC-funktionerna kräver det att de infraröda fotocellerna är skadade.
Seite 133: Strömsätta
För att minska risken för BRAND och PERSONSKADOR. Koppla bort ALLA strömkällor och batterier INNAN alla typer av ser- vice eller underhåll utförs. Använd ENDAST LiftMaster artikelnummer 485EU för att byta ut batteriet. KASTA INTE batterier i eld. Batterier kan explodera. Hör med din kommun eller närmaste återvinningscentral om hur du kastar dem.
Seite 134: Programmera Rörelsen
Programmera rörelsen Om gränsen för hur långt garageporten rör sig är felaktigt inställd kan det påverka säkerhetshöjningen. Om denna inställ- ning ändras MÅSTE säkerhetshöjningen testas. Porten MÅSTE höjas om den kommer i kontakt med 40 mm höga föremål på marken. För att förhindra att fordon skadas bör porten kunna höjas så att det finns gott om plats under. Rörelsegränsen avgör hur långt porten går när den höjs och sänks.
Seite 135 Öppna porten manuellt Om möjligt, använd BARA nödöppningshandtaget för att frigöra porten om garageporten är STÄNGD: Försvagade eller trasiga fjädrar eller om porten är obalanserad kan orsaka att porten faller snabbt och/eller plötsligt. Använd ALDRIG nödöp- pningshandtaget om en person eller annat hinder befinner sig under porten. Koppla bort eventuella portlås innan du fortsätter.
Seite 136 Du kan använda MyQ för att styra portöppnaren från din mobil eller dator oavsett var du befinner dig. MyQ använder en radiosignal som låter portöp- pnaren och MyQ-kompatibla tillbehör kommunicera med varandra. Portöppnaren har en inbyggd gateway som gör att den använda ditt Wi-Fi-nätverk för att komma åt ditt MyQ-konto.
Seite 137: Ansluta Med Din Smarttelefon
Dessa enheter styrs i sin tur via MyQ-appen. Enheterna kan bestå av en kombination av MyQ-portöppnare, Wi-Fi-portöppnare, MyQ-belysning, MyQ-grindöppnare etc. En LiftMaster-gateway (828EV) kan läggas till om du behöver styra mer än tio enheter med MyQ-appen. Upp till sex enheter kan parkopplas med själva portöppnaren (vilka styrs via portöppnaren).
Seite 138: Programmera Din Öppnare Och Fjärrkontroll / Trådlös Knapp / Trådlöst Tangentbord (Tillval)
Programmera din öppnare och fjärrkontroll / trådlös knapp / trådlöst tangentbord (tillval) Aktivera först öppnaren om rten syns tydligt, är helt fri och korrekt justerad. Ingen får gå in i eller lämna garaget medan porten rör på sig. Låt inte barn använda knapparna eller fjärrkontrollen. Låt inte barn leka nära porten. Din portöppnare och en av fjärrkontrollens knappar är förprogrammerade.
Seite 139: Radera Minnet
Radera minnet RADERA ALLA FJÄRRKONTROLLER OCH KODLÅS Håll inne inlärningsknappen (L) på portöppnaren tills lampan slockar (cirka 6 sekunder). Alla fjärrkontroller och kodlås har nu raderats. Lägg till alla tillbehör som du vill använda igen. RADERA ALLA ENHETER (INKLUSIVE MYQ-KOMPATIBLA TILLBEHÖR) 2.
Seite 140: Bortskaffande
Bortskaffande Förpackningen kastas på din lokala återvinningsplats. Enligt EU-direktivet 2002/96/EC om avfall som utgörs av eller innehåller elektroniska produkter måste denna enhet kastas på rätt sätt så att den kan återvinnas. Gamla ackumulatorer och batterier får inte kastas som hushållsavfall då de innehåller föroreningar och måste kastas på lokala uppsam- lingsplatser eller i en särskild behållare hos din elektronikförsäljare.
Seite 141: Felsökning
Ta bort tråden från knappskontrollstationerna och kör med endast fjärrkontrollen. Om detta åtgärdar problemet ligger felet hos knappskontrollsta- tionen, eller så finns det en kortslutning i tråden. Byta ut kontrollstationen • Radera minnet och programmera om all fjärrstyrningar (se instruktionerna som följde med fjärrkontrollen eller gå till LiftMaster.eu). Min fjärrkontroll aktiverar inte garageporten: •...
Seite 142 Porten byter riktning utan uppenbar anledning och portöppnaren blinkar inte: • Kontrollera att kabelspänningsmätaren är korrekt installerad. Om någon av kabelspänningsmätarna avlägsnas, kopplar du bort båda mätarna från öppnaren. Koppla sedan in mätaren som du vill använda, och koppla ur och koppla in öppnaren tre gånger för att konfigurera mätaren till öppnaren.
Seite 143: Extra Tillbehör
Extra tillbehör Använd alltid LiftMasters tillbehör. Produkter från andra tillverkare kan orsaka fel. TX4UNIF Universalfjärrkontroll med fyra kanaler TX4EVS Fjärrkontroll med fyra kanaler TX4UNI/S Universalfjärrkontroll med fyra kanaler 128EV Trådlös väggkontrollpanel, två kanaler 747EV Knappsats 78EV Trådbunden väggkontrollpanel FLA-1LED Signallampa 772E Fotoceller 100034...
Seite 144: Säkerhets- Och Underhållsmanual För Automatisk Garageportöppnare
Säkerhets- och underhållsmanual för automatisk garageportöppnare SÄKER ANVÄNDNING AV GARAGEPORTÖPPNAREN – ETT AUTOMATISKT BESLUT Garageporten är det största rörliga föremålet i hemmet En felaktigt justerat garaport och öppnare kan röra sig med dödlig kraft när porten stängs, vilket kan fånga barn eller vuxna och orsaka skador eller död. Garageporten och den automatiska öppnaren måste installeras, underhållas och testas för att systemet ska fungera säkert och utan problem.
Seite 145: Rutinunderhåll Kan Förhindra Tragedier
Rutinunderhåll kan förhindra tragedier Kontrollera och testa garageporten och portöppnaren varje månad som en del av dina vardagsvanor. Läs ägarmanualen för både porten och portöppnaren. Om du inte har ägarmanualerna, kontaktar du tillverkarna och begär en kopia av manualerna för dina specifika modeller. Hitta öppnarens modellnummer på...
Seite 146 Uwaga: Oryginalna instrukcja montażu i obsługi została utworzona w języku angielskim. Korzystanie z niniejszej instrukcji montażu i obsługi przetłumaczonej na jakikolwiek inny język jest równoznaczne z korzystaniem z przekładu z wersji angielskiej. Ogólne wytyczne dotyczące bezpieczeństwa ..............................2 Przeznaczenie ........................................3 Planowanie działania bramy ....................................3 Planowanie obsługi z wykorzystaniem MyQ ..............................4 Przygotowanie bramy garażowej ..................................4 Niezbędne narzędzia ......................................5...
Seite 147: Ogólne Wytyczne Dotyczące Bezpieczeństwa
OSTRZEŻENIE! ROZPOCZNIJ OD PRZECZYTANIA WAŻNYCH INSTRUKCJI BEZPIECZEŃSTWA! Ogólne wytyczne dotyczące bezpieczeństwa Przed przystąpieniem do instalacji: Przeczytaj instrukcję obsługi, zwracając szczególną uwagę na środki ostrożności. Pamiętaj, aby niniejszą instrukcję obsługi zachować do późniejszego wykorzystania, co umożliwi również jej przekazanie ewentualnym kolejnym właścicielom. W celu uniknięcia obrażeń ciała oraz szkód materialnych instrukcje poprzedzane są...
Seite 148: Przeznaczenie
Producent nie będzie ponosił jakiejkolwiek odpowiedzialności za tego typu nieprawidłowe użytkowanie. Należy pamiętać, że wraz z napędem wykorzystywane mogą być wyłącznie oryginalne akcesoria firmy LiftMaster. Bramy automatyczne wyposażone w omawiany napęd muszą spełniać obowiązujące międzynarodowe oraz krajowe normy, regulacje i wytyczne (EN 13241, EN 12453 i EN 12604).
Seite 149: Planowanie Obsługi Z Wykorzystaniem Myq
Planowanie obsługi z wykorzystaniem MyQ Operator ma możliwość sterowania pracą urządzenia za pomocą aplikacji MyQ. W takim przypadku wymagana będzie instalacja czujników fotoelek- trycznych (fotokomórek). Uruchamiaj i monitoruj działanie bramy garażowej gdziekolwiek się znajdujesz, dzięki aplikacji MyQ. ZANIM ZACZNIESZ: Sygnał Wi-Fi jest silny. Będziesz potrzebować: Mechanizm otwierania bramy garażowej połączy się...
Seite 150: Niezbędne Narzędzia
Niezbędne narzędzia Podczas montażu, instalacji i regulacji napędu bramy garażowej należy posługiwać się wyszczególnionymi w instrukcjach narzędziami (patrz poniżej). Drabina składana o Śrubokręt płaskich szczeblach Wiertarka Poziomnica Taśma miernicza Młotek do gwoździ Szczypce do cięcia drutu Gniazda i klucz z przedłużeniem Szczypce Klucz nastawny Wiertła...
Seite 151: Mocowanie Wspornika Montażowego Do Napędu Bramy Garażowej
Mocowanie wspornika montażowego do napędu bramy garażowej 1. Przy użyciu dostarczonych w zestawie śrub, przymocuj luźno żłobioną stronę wspornika montażowego po tej samej stronie napędu bramy garażowej, co kołnierz (11). Uwaga: Na tym etapie śrub nie należy dokręcać. Ustalanie położenia i montaż napędu bramy garażowej W przypadku mocowania wspornika montażowego do muru NIEZBĘDNE jest zastosowanie kotew betonowych.
Seite 152: Montaż Automatycznej Blokady Bramy
Montaż automatycznej blokady bramy Automatyczna blokada bramy (model 841EU) uniemożliwia ręczne otwarcie bramy po jej całkowitym zamknięciu. Uwaga: Starsze modele blokad 24 V nie są kompatybilne. 1. Blokadę należy zamontować w odległości maksymalnie 3,05 m od napędu bramy. O ile to możliwe, zalecany jest montaż po tej samej stronie, po której zlokalizowany jest napęd bramy garażowej.
Seite 153: Instalacja Zdalnego Oświetlenia Led Myq (Oświetlenie Przeznaczone Wyłącznie Do Pomieszczeń Suchych)
Na ścieżce wiązki lasera nie mogą znajdować się żadne przeszkody. Żaden z elementów bramy garażowej (prowadnice bramy, sprężyny, zawiasy, krążki lub inny osprzęt) nie może zakłócać ciągłości wiązki podczas zamykania bramy. Uwaga: Firma Liftmaster zaleca montaż fotokomórek podczerwieni dla każdej instalacji. W przypadku korzystania z MyQ lub funkcji TTC wymagana jest instalacja fotokomórek podczerwieni.
Seite 154: Podłączanie Zasilania
Pozwala zmniejszyć ryzyko wystąpienia POŻARU lub doznania URAZU. PRZED przystąpieniem do JAKICHKOLWIEK prac konserwacyjnych lub serwisowych odłącz CAŁE zasilanie elektryczne i akumulatorowe. W przypadku wymiany akumulatora używaj WYŁĄCZNIE części 485EU firmy LiftMaster. ZABRONIONA jest utylizacja akumulatorów poprzez spalanie. Akumula- tor może eksplodować. Zapoznaj się z lokalnymi przepisami dotyczącymi utylizacji.
Seite 155: Programowanie Biegu Bramy
Programowanie biegu bramy Niewłaściwa regulacja punktów krańcowych biegu bramy może negatywnie wpłynąć na prawidłowe działanie systemu bezpieczeństwa zmiany kierunku jej biegu. Po dokonaniu JAKIEJKOLWIEK regulacji NIEZBĘDNE jest przetestowanie systemu bezpieczeństwa zmiany kierunku biegu bramy. Brama MUSI zacząć się cofać po zetknięciu się z 40 mm obiektem znajdującym się...
Seite 156: Ręczne Otwieranie Bramy
Ręczne otwieranie bramy O ile to możliwe, używaj uchwytu otwierania awaryjnego WYŁĄCZNIE, gdy brama garażowa jest ZAMKNIĘTA. Słabe bądź uszkodzone sprężyny lub niewyważona brama mogą doprowadzić do szybkiego i/lub niespodziewanego zamknięcia się bramy. NIGDY nie używaj uchwytu otwierania awaryjnego jeżeli w przejściu bramy znajdują się jakiekolwiek osoby bądź przeszkody.
Seite 157 FOTOKOMÓRKI PODCZERWIENI W przypadku prawidłowego podłączenia i ustawienia fotokomórek, czujniki wykryją każdą przeszkodę znajdującą się na ścieżce wiązki. Jeśli podczas zamykania bramy wiązka lasera zostanie przerwana, ruch bramy zostanie zatrzymany, a następnie brama zacznie się na powrót otwierać, co zostanie zasygnalizowane 10 mignięciami świateł napędu. W przypadku, gdy zainstalowane fotokomórki nie zostały prawidłowo wyrówn- ane, zamknięcie otwartej bramy przy pomocy pilota sterowania zdalnego nie będzie możliwe.
Seite 158: Łączenie Ze Smartfonem
MyQ. W przypadku konieczności podłączenia więcej niż 10 urządzeń za pomocą aplikacji MyQ, istnieje możliwość dodania wewnętrznej bramy internetowej LiftMaster (828EV). Napęd bramy garażowej umożliwia sparowanie do 6 urządzeń (znajdujących się pod kontrolą napędu). Dotyczy to dowolnej kombinacji oświetlenia MyQ lub czujników bramy garażowej oraz bram.
Seite 159: Programowanie Napędu I Sterowania Zdalnego / Przycisk Zdalny / / Klawiatura Bezprzewodowa (Opcja)
Programowanie napędu i sterowania zdalnego / Przycisk zdalny / / Klawiatura bez- przewodowa (opcja) Napęd bramy garażowej należy uruchamiać wyłącznie, gdy użytkownik widzi całe otoczenie bramy, w jej obrębie nie znajdują się żadne przeszkody i jest ona prawidłowo wyregulowana. Zabronione jest wchodzenie do i wychodzenie z garażu, gdy brama znajduje się w ruchu. Nie należy pozwalać...
Seite 160: Kasowanie Pamięci
Kasowanie pamięci KASOWANIE WSZYSTKICH ZAPROGRAMOWANYCH WCZEŚNIEJ FUNKCJI URZĄDZEŃ STEROWANIA I DOSTĘPU ZDALNEGO Naciśnij i przytrzymaj przycisk LEARN (uczenie) (L) znajdujący się na napędzie bramy garażowej do chwili zgaśnięcia diody LED (około 6 sekund). Wszystkie zaprogramowane wcześniej funkcje urządzeń sterowania i dostępu zdalnego zostały wykasowane. Zaprogramuj wybrane przez siebie akcesoria, z których zamierzasz korzystać.
Seite 161: Utylizacja
Utylizacja Opakowania należy utylizować w pojemnikach, w których gromadzone są odpady przeznaczone do recyklingu. Zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego, wraz z końcem okresu eksploatacyjnego omawianego urządzenia niezbędne jest poddanie go odpowiedniej utylizacji gwarantującej recykling wykorzystanych do jego budowy materiałów. Utylizacja starych akumulatorów oraz baterii wraz z odpadami domowymi jest zabroniona, ponieważ...
Seite 162: Rozwiązywanie Problemów
Wymień moduł sterujący. • Wykasuj pamięć i przeprogramuj wszystkie urządzenia zdalnego sterowania (zapoznaj się z instrukcjami dołączonymi do urządzeń lub odwiedź witrynę LiftMaster.eu). Moje urządzenie zdalnego sterowania nie uruchamia bramy garażowej: • Sprawdź, czy w napędzie bramy nie została włączona funkcja blokady.
Seite 163 Brama nie otwiera się całkowicie: • Sprawdź zasilanie elektrycznej blokady bramy. • Czy jakikolwiek obiekt utrudnia bieg bramy? Czy brama jest nieprawidłowo wyważona lub czy uszkodzeniu nie uległy sprężyny? Usuń przeszkodę lub dokonaj naprawy bramy. Brama otwiera się, lecz się nie zamyka: •...
Seite 164 Złącze automatycznej blokady bramy nie pasuje do gniazda napędu bramy: • Starsze modele blokad 24V nie są kompatybilne. Użyj automatycznej blokady bramy – model 841EU, patrz strona Akcesoria. Automatyczna blokada bramy garażowej nie uaktywnia się, gdy brama jest otwierana lub zamykana: •...
Seite 165: Akcesoria Opcjonalne
Akcesoria opcjonalne Zawsze korzystaj z akcesoriów firmy LiftMaster. Produkty innych firm mogą prowadzić do powstawania usterek. TX4UNIF 4-kanałowe, uniwersalne urządzenie zdalnego sterowania TX4EVS 4-kanałowy sterownik zdalny TX4UNI/S 4-kanałowe, uniwersalne urządzenie zdalnego sterowania 128EV 2-kanałowe, bezprzewodowe urządzenie zdalnego sterowania 747EV Klawiatura 78EV Przewodowe, wielofunkcyjne urządzenie sterujące...
Seite 166: Instrukcje Z Zakresu Bezpiecznego Użytkowania I Konserwacji Automatycznego Napędu Bramy Garażowej
Instrukcje z zakresu bezpiecznego użytkowania i konserwacji automatycznego napędu bramy garażowej BEZPIECZEŃSTWO UŻYTKOWANIA NAPĘDU BRAMY GARAŻOWEJ – OPCJA ZAUTOMATYZOWANA Brama garażowa jest największym ruchomym obiektem w obrębie domu. Nieprawidłowo wyregulowana brama garażowa oraz jej napęd mogą podczas zamykania generować siły na tyle duże, iż będą stwarzać ryzyko przygniecenia znajdujących się w pobliżu dzieci lub osób dorosłych, a także mogą...
Seite 167 Wykonywanie rutynowych czynności konserwacyjnych może zapobiec tragicznym w skutkach wypadkom W ramach rutynowych czynności kontrolnych, raz w miesiącu sprawdź i przetestuj działanie bramy garażowej oraz napędu. Zapoznaj się z instrukcją obsługi bramy garażowej i napędu. Jeśli nie posiadasz takich instrukcji obsługi, skontaktuj się z producentem (producentami) i poproś o udostępnienie Ci kopii (zwróć...
Seite 168 Poznámka: Původní návod k instalaci a obsluze byl sepsán anglicky. Všechny ostatní jazyky jsou překladem původní anglické verze. Obecné bezpečnostní pokyny ...................................2 Zamýšlené použití ......................................3 Plánování provozu vrat ......................................3 Plánování obsluhy pomocí MyQ ..................................3 Příprava garážových vrat ....................................4 Potřebné nářadí .........................................4 Obsah krabice ........................................4 Vyžadované...
Seite 169: Obecné Bezpečnostní Pokyny
VAROVÁNÍ! ZAČNĚTE TÍM, ŽE SI PŘEČTETE TATO DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ! Obecné bezpečnostní pokyny Než začnete s instalací: Přečtěte si návod k obsluze a zejména část věnovanou bezpečnostním opatřením. Návod si uschovejte pro budoucí potřebu a předejte jej případnému dalšímu vlastníkovi. Před pokyny, jak předejít zranění či škodám na majetku jsou uvedeny následující symboly. Tyto pokyny si pečlivě přečtěte.
Seite 170: Zamýšlené Použití
Výrobce nenese žádnou odpovědnost za takové používání. K pohonu smí být připojeno pouze originální příslušenství LiftMaster. S tímto pohonem musí automatické brány vyhovovat aktuálně platným mezinárodním, státním a místním normám, pravidlům a směrnicím (EN 13241, EN 12453 a EN 12604).
Seite 171: Příprava Garážových Vrat
Příprava garážových vrat POZOR: Pokud se vrata svinují, zasekávají nebo nejsou vyvážená, VŽDY přivolejte technika vyškoleného pro vratové systémy. Nevyvážená garážová vrata se NEMUSÍ vracet, když je to potřeba. NIKDY se nepokoušejte garážová vrata, pružiny vrat, lanka, kladky, držáky či další upevňovací prvky, které jsou pod NADMĚRNÝM napnutím, povolit, pohnout s nimi nebo je seřizovat.
Seite 172: Upevnění Objímky K Otevírání Garážových Vrat
Upevnění objímky k otevírání garážových vrat Abyste předešli problémům během instalace, nespouštějte otevírání garážových vrat, dokud k tomu nejste vyzváni. Otevírání garážových vrat lze instalovat na libovolnou stranu vrat (viz část Plánování). Obrázky mají pouze ilustrační charakter, naleznete je v listu s obrázky.
Seite 173: Instalace Automatického Zámku Vrat
Instalace automatického zámku vrat Automatický zámek vrat (model 841EU) se používá k zabránění ručního otevření vrat po úplném dovření vrat. Poznámka: Starší 24 V modely zámků vrat nejsou kompatibilní. 1. Zámek musí být instalován do vzdálenosti 3,05 m od otevírání vrat. Je-li to možné, instalujte jej na stejnou stranu, jako otevírání vrat. 2.
Seite 174: Instalace Světla Led Dálkového Ovládání Myq (Určeno Pouze Pro Suché Prostory)
Trasa neviditelného světelného paprsku musí být prosta překážek. Žádná část garážových vrat (pojezd, pružiny, závěsy, kladky či jiné montážní prvky) nesmí během zavírání vrat přerušit paprsek. Poznámka: Společnost LiftMaster doporučuje instalovat IR fotobuňky u každé instalace. Používání funkce MyQ a TTC vyžaduje instalaci IR fotobuněk.
Seite 175: Připojení Napájení
Pro snížení nebezpečí POŽÁRU nebo ZRANĚNÍ osob. PŘED prováděním JAKÉHOKOLI servisu nebo údržby odpojte VEŠKERÉ elektrické a bateriové napájení. Jako náhradní baterii používejte POUZE LiftMaster 485EU. NELIKVIDUJTE baterii hozením do ohně. Baterie by mohla explodovat. Pokyny k likvidaci naleznete v místních zákonech.
Seite 176: Programování Dráhy
Programování dráhy Nesprávné nastavení limitů dráhy garážových vrat vede k narušení správné činnosti bezpečnostního zpětného systému. Po KAŽDÉM seřízení je NUTNÉ přezkoušet bezpečnostní zpětný systém. Vrata se MUSÍ vrátit při styku s překážkou na zemi vysokou 40 mm. Aby nedošlo k poškození vozidel ověřte, že zcela otevřená vrata poskytují dostatečnou světlou výšku. Limity pojezdu regulují...
Seite 177: Ruční Otevření Vrat
Ruční otevření vrat Je-li to možné, používejte madlo nouzového uvolnění k uvolnění vrat, POUZE pokud jsou garážová vrata ZAVŘENÁ. Slabé nebo poškozené pružiny nebo nevyvážená vrata mohou mít za následek rychlé nebo nečekané zavření otevřených vrat. NIKDY nepoužívejte madlo nouzového uvolnění, pokud není prostor garážových vrat prostý osob a jiných překážek Než...
Seite 178 MyQ umožňuje ovládat otevírání garážových vrat odkudkoli pomocí vašeho mobilního zařízení nebo počítače. Technologie MyQ používá rádiový signál pro obousměrnou komunikaci mezi otevíráním garážových vrat a zařízením s aktivovanou funkcí MyQ. Otevírání garážových vrat má interní bránu, která umožňuje otevírání garážových vrat přímo komunikovat s domácí sítí Wi-Fi® a přistupovat k vašemu účtu MyQ IR FOTOBUŇKY Jsou li správně...
Seite 179: Připojení Chytrého Telefonu
MyQ, ovladače brány MyQ. Pokud je pomocí aplikace MyQ potřeba ovládat více než 10 zařízení, lze přidat internetovou bránu LiftMaster (828EV). Se samotným otevíráním garážových vrat lze spárovat až 6 zařízení (ovládaných otevíráním garážových vrat). Mezi tato zařízení patří libovolná kombinace světla MyQ nebo garážových vrat a monitoru brány.
Seite 180: Programování Otevírání A Dálkového Ovládání / Bezdrátové Tlačítko / Bezdrátová Klávesnice (Volitelně)
Programování otevírání a dálkového ovládání / bezdrátové tlačítko / bezdrátová klávesnice (volitelně) Otevírání aktivujte, pouze když jsou vrata zcela vidět, nevyskytují se v nich žádné překážky a jsou správně seřízena. Během pohybu vrat jimi nesmí nikdo procházet ani jedním směrem. Nenechte děti, aby obsluhovaly tlačítka nebo dálkové ovládání. Nenechte děti hrát si v blízkosti vrat.
Seite 181: Vymazání Paměti
Vymazání paměti VYMAZÁNÍ VŠECH DÁLKOVÝCH OVLÁDÁNÍ A BEZKLÍČKOVÝCH OTEVÍRÁNÍ Podržte stisknuté tlačítko UČENÍ (L) na otevírání garážových vrat, dokud nezhasne kontrolka LED učení (přibližně 6 sekund). Všechna dálková ovládání a kódy bezklíčkového otevírání jsou vymazány. Přeprogramujte všechna příslušenství, která chcete používat. VYMAZÁNÍ...
Seite 182: Likvidace
Likvidace Obal musí být zlikvidován prostřednictvím místních kontejnerů k recyklaci. Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektro- nických zařízeních musí být toto zařízení po použití náležitě zlikvidováno, aby byla zajištěna recyklace použitých materiálů Staré baterie nesmí být likvidovány jako domácí odpad, protože obsahují znečišťující látky a musí být náležitě zlikvidovány prostřednictvím obecních sběrných míst nebo kontejnerů...
Seite 183: Řešení Problémů
Vyměňte ovládací stanici. • Vymažte paměť a přeprogramujte všechna dálková ovládání (podrobnosti naleznete v pokynech dodaných společně s dálkovým ovládáním nebo na webu LiftMaster.eu). Moje dálkové ovládání neaktivuje garážová vrata: •...
Seite 184 Vrata se vrací bez zjevného důvodu a světlo otevírání garážových vrat nebliká: • Zkontrolujte správnost instalace monitoru napětí lanka. Pokud dojde k demontáži jednoho monitoru napětí lanka, odpojte od otevírání oba monitory. Poté připojte ten monitor, který chcete používat, a třikrát odpojte a připojte otevírání, aby došlo k opětovnému propojení monitoru a otevírání.
Seite 185: Volitelné Příslušenství
Volitelné příslušenství Vždy používejte příslušenství LiftMaster. Jiné výrobky mohou vést k poruše. TX4UNIF 4kanálové univerzální dálkové ovládání TX4EVS 4kanálové dálkové ovládání TX4UNI/S 4kanálové univerzální dálkové ovládání 128EV 2kanálové nástěnné bezdrátové ovládání 747EV Klávesnice 78EV Kabelové multifunkční nástěnné ovládání FLA-1LED Blikající světlo 772E Fotobuňky...
Seite 186: Bezpečnostní Pokyny A Pokyny K Údržbě Automatického Otevírání Garážových Vrat
Bezpečnostní pokyny a pokyny k údržbě automatického otevírání garážových vrat BEZPEČNOST OTEVÍRÁNÍ GARÁŽOVÝCH VRAT – AUTOMATICKÉ ROZHODNUTÍ Garážová vrata jsou největší pohybující se objekt v domácnosti. Nesprávně seřízená garážová vrata a otevírání mohou při zavírání vyvinout smrtelnou sílu – ta může vést k zachycení dětí nebo dospělých a jejich následnému zranění či usmrcení. Správná...
Seite 187: Rutinní Údržba Může Zabránit Tragédii
Rutinní údržba může zabránit tragédii V rámci pravidelné rutiny každý měsíc proveďte kontrolu a zkoušku garážových vrat a systému otevírání. Projděte si návod k obsluze vrat i otevírání vrat. Pokud návody k obsluze nemáte, obraťte se na výrobce a vyžádejte si kopii pro své konkrétní modely. Číslo modelu otevírání najdete na zadní straně...
Seite 188 Opomba: Izvirna navodila za namestitev in uporabo so napisana v angleščini. Vsak drugi jezik, ki je na voljo, je prevod izvirne angleške različice. Splošne varnostne smernice .....................................2 Predvidena uporaba ......................................3 Načrtovanje delovanja vrat ....................................3 Načrtovanje delovanja MyQ ....................................3 Priprava garažnih vrat .......................................4 Potrebna orodja .........................................4 Vsebina paketa ........................................4 Zahtevana oprema ......................................4...
Seite 189: Splošne Varnostne Smernice
OPOZORILO! ZAČNITE TAKO, DA PREBERETE TA POMEMBNA VARNOSTNA NAVODILA! Splošne varnostne smernice Pred začetkom namestitve: Preberite navodila za uporabo in še posebej previdnostne ukrepe. Navodila za uporabo shranite za poznejšo referenco in jih predajte morebitnemu naslednjemu lastniku. Pred navodili so postavljeni naslednji simboli, da bi se izognili telesnim poškodbam ali poškodovanju lastnine. Skrbno preberite navodila.
Seite 190: Predvidena Uporaba
Proizvajalec ne daje jamstva za tovrstno uporabo. Na pogon je dovoljeno priklopiti le izvirno opremo LiftMaster. S tem pogonom se morajo avtomatska vrata ujemati s trenutno veljavnimi mednarodnimi in državnimi specifičnimi in krajevnimi standardi, smernicami in predpisi (EN 13241, EN 12453 in EN 12604).
Seite 191: Priprava Garažnih Vrat
Priprava garažnih vrat PAZOR: Če se garažna vrata zataknejo, zagozdijo ali niso uravnotežena VEDNO POKLIČITE usposoblje- nega tehnika za sisteme vrat. Neuravnotežena garažna vrata se morda NE BODO premaknila v nasprotno smer, ko bo to treba. NIKOLI ne poskušajte deblokirati, premakniti ali nastaviti garažna vrata, vzmeti vrat, kable, škripce, okvirje ali njihovo strojno opremo, VSI TI DELI so pod ZELO VELIKO napetostjo.
Seite 192: Priklop Objemke Na Sistem Za Odpiranje Garažnih Vrat
Priklop objemke na sistem za odpiranje garažnih vrat Da bi se izognili težavam ob namestitvi, ne zaženite sistema za odpiranje garažnih vrat dokler vam ne bo odrejeno. Sistem za odpiranje vrat lahko namestite na katero koli stran vrat (glejte razdelek Načrtovanje). Prikazane slike so za namestitev na listu z ilustracijami.
Seite 193: Namestitev Samodejnega Zapaha Vrat
Namestitev samodejnega zapaha vrat Samodejni zapah vrat (model 841EU) se uporablja za preprečevanje ročnega odpiranja vrat potem, ko so vrata popolnoma zaprta. OPOMBA: Starejši modeli zapaha vrat 24 V niso združljivi. 1. Zapah je treba montirati, če je le mogoče, znotraj 3,05 m od sistema za odpiranje vrat in na isti strani, ko je sistem za odpiranje vrat. 2.
Seite 194: Namestitev Led Lučke Myq Remote(Namenjeno Le Za Suha Območja)
Nevidna pot svetlobnega žarka mora biti neovirana. Noben del garažni vrat (tirnice vrat, vzmeti, šarnirji, kolesca ali druga oprema) ne sme prekinjati žarka ob zapiranju vrat. OPOMBA: Liftmaster priporoča, da namestite infrardeče celite na vsako instalacijo. Za uporabo funkcij MyQ ali TTC, je namestitev infrardečih fotocelic obvezna.
Seite 195: Priklop Napajanja
Za zmanjšanje nevarnosti POŽARA ali POŠKODB ljudi. PRED začetkom KAKRŠNIH KOLI servisni del ali vzdrževanja odklo- pite VSO elektriko in napajanje z baterijo. Za zamenjavo baterije uporabljajte LE nadomestni del 485EU LiftMaster. Baterije NE mečite v ogenj. Baterija lahko eksplodira. Preverite krajevne predpise z navodili za odstranjevanje med odpadke.
Seite 196: Program Premikanje
Program Premikanje Nepravilna nastavitev meja premikanja garažnih vrat bo motila pravilno delovanje in varnost sistema obrnjenega premikanja. Po KAKRŠNIH KOLI opravljenih nastavitvah JE TREBA testirati sistem obrnjenega premikanja. Vrata se MORAJO začeti premikati v nasprotno smer po stiku s 40 mm predmetom na tleh. Da bi preprečili poškodovanje vozila zagotovite, da bodo popolnoma odprta vrata zagotavljala ustrezno čistino.
Seite 197: Ročno Odpiranje Vrat
Ročno odpiranje vrat Če je mogoče, uporabite ročaj za sprostitev v sili, da bi odpahnili vrata LE, če so ZAPRTA. Slabe ali zlomljene vzmeti ali neu- ravnotežena vrata lahko povzročijo hiter in/ali nepričakovan padec odprtih vrat. NIKOLI ne uporabljajte ročaja za sprostitev v sili, razen, če je pot vrat brez ovir in ljudi.
Seite 198 MyQ omogoča nadzor sistem odpiranja garažnih vrat iz svoje mobilne naprave ali računalnika od koder koli. Tehnologija MyQ uporaba radijske signale, da bi zagotovila dvostransko komuniciranje med sistemom odpiranja garažnih vrat in opremo, ki omogoča MyQ. Sistem odpiranja garažnih vrat ima interni prehod, ki omogoča, da sistem odpiranja garažnih vrat komunicira neposredno z domačim brezžičnim omrežjem (Wi-Fi®) in dostopa do vašega računa MyQ.
Seite 199: Povezovanje S Svojim Pametnim Telefonom
MyQ, sistema brezžičnega odpiranja garažnih vrat MyQ in upravljavca vrat MyQ. Če morate nadzirati več kot 10 naprav s programčkom MyQ lahko dodate internetni prehod (Internet Gateway) LiftMaster (828EV). Na sam sistem odpiranja garažnih vrat lahko uparite do 6 naprav (ki jih nadzirate s sistemom za odpiranje garažnih vrat).
Seite 200: Programirajte Svoj Sistem Za Odpiranje In Daljinski Upravljalnik / Gumb Za Brezžično Upravljanje/ / Brezžična Ključavnica (Opcija)
Programirajte svoj sistem za odpiranje in daljinski upravljalnik / Gumb za brezžično upravljanje/ / Brezžična ključavnica (opcija) Sistem za odpiranje aktivirajte le, če imate pregled nad celotnimi vrati, če ni ovir in so vrata pravilno nastavljena. Med premikanjem vrat ne sme nihče vstopati ali zapuščati garaže.
Seite 201: Brisanje Pomnilnika
Brisanje pomnilnika BRISANJE VSEH SISTEMOV DALJINSKEGA UPRAVLJANJA IN VSTOPOV BREZ KLJUČA: Pritisnite in držite pritisnjen gumb PROGRAMIRANJE (L) na sistemu za odpiranje garažnih vrat, dokler LED programiranja ne ugasne (približno 6 sekund). Vse kode daljinskega upravljanja in vstopa brez ključa so zdaj izbrisane. Znova programirajte vso opremo, ki jo želite uporabiti.
Seite 202: Odstranjevanje Med Odpadke
Odstranjevanje med odpadke Embalažo morate odstraniti med odpake v krajevne zabojnike za reciklažo. V skladu z evropsko direktivo 2002/96/ES o odpadni električni opremi je treba to napravo odstraniti po uporabi med odpadke na pravilen način, da bi zagotovili reciklažo uporabljenih materialov. Starih akumulatorjev in baterij ni dovoljeno odvreči med gospodinjski odpad, ker vsebujeta onesnaževalce okolja in jih je treba odstraniti med odpadke na zbirnih točkah v občini ali v zabojnike, ki jih zagotovi prodajalec.
Seite 203: Odpravljanje Težav
žici. Zamenjajte postajo za upravljanje. • Izbrišite spomin in ponovno programirajte vse daljinske upravljalnike (glejte navodila, ki so priložena daljinskemu upravljalniku ali pa obiščite LiftMaster.eu). Moj daljinski upravljalnik ne aktivira garažnih vrat: •...
Seite 204 Vrata se premikajo v nasprotno smer brez očitnega razloga in luč sistema za odpiranje garažnih vrat utripa: • Preverite, ali je nadzor napetosti kabla pravilno nameščen.Le odstranite enega od nadzorov napetosti kabla, odklopite oba nadzora od sistema za odpiranje. Nato priklopite nadzor, ki ga želite uporabljati in odklopite ter priklopite sistem za odpiranje tri krat, da bi programirali nadzor na sistemu odpiranje.
Seite 205: Izbirna Dodatna Oprema
Izbirna dodatna oprema Vedno uporabljajte opremo LiftMaster. Zunanji izdelki lahko povzročajo napačno delovanje. TX4UNIF 4-kanalni univerzalni daljinski upravljalnik TX4EVS 4-kanalni daljinski upravljalnik TX4UNI/S 4-kanalni univerzalni daljinski upravljalnik 128EV Brezžični 2-kanalni stenski upravljalnik 747EV Ključavnica 78EV Večnamenski stenski upravljalnik z žično povezavo FLA-1LED Utripajoča luč...
Seite 206: Varnostna Navodila In Navodila Za Vzdrževanje Sistem Samodejnega Odpiranja Vrat
Varnostna navodila in navodila za vzdrževanje sistem samodejnega odpiranja vrat VARNOSTNA NAVODILA SISTEMA ODPIRANJA GARAŽNIH VRAT - SAMODEJNA ODLOČITEV Garažna vrata so največji premikajoči se predmet doma. Nepravilno nastavljena garažna vrata in sistem odpiranja lahko povzročita smrtonosno silo, ko se vrata zapirajo - to pa lahko povzroči zagozditev otrok in odraslih, posledično pa hude poškodbe ali smrt. Pravilna namestitev, delovanje, vzdrževanje in testiranje garažnih vrat in samodejnega sistema odpiranja za obvezna, da bi zagotovili varno delovanje, brez težav.
Seite 207: Rutinsko Vzdrževanje Lahko Prepreči Tragedije
Rutinsko vzdrževanje lahko prepreči tragedije Vsak mesec opravite kontrolni pregled in testirajte garažna vrata ter sistem odpiranja, kot del svoje redne rutine. Občasno preberite svoj priročnik za lastnike za vrata in sistem odpiranja. Če nimate priročnikov za lastnike, kontaktirajte s proizvajalci in zahtevajte kopijo za svoj specifični model. Poglejte številko svojega sistema za odpiranje garažnih vrat na hrbtni strani napajalne enote.
Seite 208 Nota: Le istruzioni originali di installazione e d’uso sono state redatte in inglese. Qualsiasi altra lingua disponibile è una traduzione dalla versione originale inglese Avvertenze generali in materia di sicurezza ..............................2 Utilizzo conforme alla destinazione d’uso ................................3 Pianificazione dell’automatismo del portone ..............................3 Pianificare i comandi MyQ ....................................4 Preparazione della porta del garage .................................4 Attrezzi necessari ......................................4...
Seite 209: Avvertenze Generali In Materia Di Sicurezza
ATTENZIONE! LEGGERE SUBITO QUESTE IMPORTANTI NORME DI SICUREZZA! Avvertenze generali in materia di sicurezza Prima di dare inizio al montaggio: Si prega di leggere le istruzioni per l’uso e soprattutto le seguenti avvertenze in materia di sicurezza. Conservare le istruzioni per poterle sempre consultare e poterle consegnare a un eventuale proprietario successivo.
Seite 210: Utilizzo Conforme Alla Destinazione D'uso
Qualsiasi utilizzo non conforme alla destinazione d’uso dell’automatismo comporta notevoli rischi di incidente. Il produttore declina ogni responsabilità per l’utilizzo non conforme alla destinazione d’uso. Si devono collegare al motore soltanto accessori originali di LiftMaster. Con questo motore, i cancelli automatici devono essere conformi agli standard alle direttive e alle norme attualmente vigenti a livello internazionale, nazionale e locale (EN 13241, EN 12453 e EN 12604).
Seite 211: Pianificare I Comandi Myq
Pianificare i comandi MyQ Questo automatismo ha la possibilità di essere comandato con MyQ, previa installazione di fotocellule. Monitorate e comandate la porta del vostro garage ovunque voi siate, con l’app MyQ. Il segnale Wi-Fi è forte. PRIMA DI INIZIARE: Vi servono: L’automatismo del garage si collegherà...
Seite 212: Contenuto Del Cartone
Contenuto del cartone Se manca qualcosa, controllare con attenzione il materiale di imballaggio. AUTOMATISMO GARAGE SACCHETTO MINUTERIA Automatismo garage, LM3800W Vite 15 mm Serratura automatica garage, 841EU Vite 54,8 mm Cuscinetto di montaggio Maniglia Flangia a collare con viti di fissaggio Fune Etichette di sicurezza Vite 15 mm...
Seite 213: Fissare I Cuscinetto Di Montaggio All'automatismo Del Garage
Fissare i cuscinetto di montaggio all’automatismo del garage 1. Montare il cuscinetto di montaggio con le viti fornite in dotazione, con la parte munita di fessura lenta dallo stesso lato della flangia (11). Nota: serrare le viti soltanto quando richiesto dalle istruzioni. Posizionare e montare l’automatismo del garage Si DEVONO usare tasselli in cemento se il cuscinetto viene montato nel muro.
Seite 214: Installazione Del Relè Di Monitoraggio Della Tensione Del Cavo (041A9264) (Accessorio Necessario)
TESTARE LA SERRATURA AUTOMATICA 1. Con la porta completamente chiusa, il catenaccio della serratura automatica (B) dovrebbe sporgere dalla guida. 2. Azionare la porta nella direzione di sollevamento. La serratura automatica (A) dovrebbe ritirarsi prima che la porta si metta in movimento. 3.
Seite 215: Collegamento Elettrico
Nessuna parte dell’automatismo per garage (binari della porta, molle, cerniere, rulli o altra ferramenta) deve interrompere il raggio durante la chiusura della porta. Nota: Liftmaster raccomanda di installare fotocellule a infrarossi su ogni installazione. Per l’uso delle funzioni MyQ o TTC è indispensabile instal- lare la fotocellula a infrarossi.
Seite 216: Collegare La Corrente Elettrica
Per ridurre il rischio di INCENDIO o di LESIONI alle persone, scollegare TUTTE le alimentazioni di corrente e le batterie PRIMA di eseguire QUALSIASI intervento di assistenza o manutenzione. Usare SOLTANTO il ricambio 485EU LiftMaster per sostituire la batteria. NON smaltire la batteria nel fuoco. La batteria potrebbe esplodere. Verificare le norme locali per lo smaltimento.
Seite 217: Programmare Le Posizioni Di Finecorsa
Programmare le posizioni di finecorsa Una regolazione non corretta delle posizioni di finecorsa della porta del garage potrebbe influire sul corretto funzionamento o sul sistema di sicurezza di inversione del moto. Dopo OGNI regolazione è necessario verificare il corretto funzionamento del sistema di sicurezza di inversione del moto.
Seite 218: Per Aprire La Porta Manualmente
Per aprire la porta manualmente Se possibile, azionare lo sblocco di emergenza quando la porta è CHIUSA. Molle deboli o danneggiate, così come una porta sbilanciata, possono far inaspettatamente e rapidamente cadere una porta aperta. Non azionare MAI lo sblocco di emergen- za se ci sono persone o ostacoli nell’area della porta.
Seite 219 FOTOCELLULE A INFRAROSSI Se collegate e allineate correttamente, le fotocellule a infrarossi rilevano un ostacolo nella traiettoria del raggio a infrarossi. Se un ostacolo inter- rompe il raggio a infrarossi durante la chiusura della porta, la porta si ferma e inverte il suo moto fino alla posizione di apertura completa, e le luci dell’automatismo lampeggiano 10 volte.
Seite 220: Collegamento Al Vostro Smartphone
MyQ, automatismi Wi-Fi per garage, luce MyQ, apricancello MyQ. È possibile aggiungere un gateway Inter- net di LiftMaster (828EV) laddove occorra controllare più di 10 dispositivi tramite app MyQ. È possibile associare all’automatismo per garage stesso (controllato dall’apriporta del garage) fino a 6 dispositivi.
Seite 221: Programmare Il Vostro Apriporta E Telecomando / Il Tasto Wireless/ / Tastiera Wireless (Opzionale)
Programmare il vostro apriporta e telecomando / Il tasto wireless/ / Tastiera wire- less (opzionale) Azionare l’apriporta soltanto quando la porta sia perfettamente visibile, priva di ostruzioni e regolata in modo appropriato. Nessuno deve entrare o uscire dal garage quando la porta e in movimento. Non lasciar giocare i bambini vicino alla porta. Il ricevitore dell’apriporta del ga- rage e uno dei tasti del telecomando sono pre-programmati.
Seite 222: Per Cancellare La Memoria
Per cancellare la memoria CANCELLARE TUTTI I TELECOMANDI E GLI ACCESSI SENZA CHIAVE 1. Tenere premuto il tasto LEARN (L) on sull’apriporta del garage fino a quando non si spegne la spia della modalità di programmazione (circa 6 secondi). Tutti i telecomandi e gli accessi senza chiave sono così stati cancellati. Riprogrammare qualsiasi accessorio che si desideri usare. CANCELLARE TUTTI I DISPOSITIVI (INCLUSI GLI ACCESSORI ABILITATI MYQ) 1.
Seite 223: Smaltimento
Smaltimento L’imballaggio deve essere smaltito nei cassoni locali per la raccolta differenziata. In ottemperanza alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, questo dispositivo deve essere smaltito correttamente dopo l’uso, al fine di garantire il riciclaggio dei materiali utiizzati.
Seite 224: Risoluzione Dei Problemi
è guasta oppure il filo è in corto intermittente. Sostituire la stazione di comando. • Cancellare la memoria e riprogrammare tutti i telecomandi (consultare le istruzioni fornite insieme al telecomando o visitare LiftMaster.eu). Il mio telecomando non aziona la porta del garage: •...
Seite 225 La porta non si apre completamente: • Controllare la serratura elettrica. • Qualcosa ostruisce la porta? È sbilanciata o le molle sono rotte? Rimuovere l’ostruzione o riparare la porta. La porta si apre ma non si chiude: • Verificare che il relè di monitoraggio della tensione del cavo sia installato correttamente. Se è stato rimosso un secondo relè di monitoraggio della tensione del cavo, seguire le istruzioni per riprogrammare un singolo relè...
Seite 226 L’apriporta del garage fa rumore, poi non funziona: • È possibile che le molle della porta del garage siano rotte. V. sopra. • Se il problema si presenta quando si mette in funzione per la prima volta l’apriporta del garage, la porta potrebbe essere bloccata. Disabilitare la serratura elettrica.
Seite 227: Accessori Optional
Accessori optional Usare sempre accessori LiftMaster. I prodotti non originali possono causare problemi di malfunzionamento. TX4UNIF telecomando universale a 4 canali TX4EVS telecomando a 4 canali TX4UNI/S telecomando universale a 4 canali 128EV comando a muro senza fili a 2 canali...
Seite 228: Guida Alla Sicurezza E Alla Manutenzione Dell'automatismo Per Garage
Guida alla sicurezza e alla manutenzione dell’automatismo per garage UN APRIPORTA SICURO: UNA DECISIONE AUTOMATICA La porta di un garage è il più grande oggetto in movimento in un’abitazione. Una porta di garage e un apriporta regolati in modo non corretto possono esercitare una forza letale quando la porta si chiude, con il rischio che bambini o adulti restino intrappolati sotto la porta con conseguenti lesioni o con esito letale.
Seite 229: La Manutenzione Ordinaria Può Prevenire Tragedie
La manutenzione ordinaria può prevenire tragedie Eseguire un’ispezione mensile e testare il sistema di porta e apriporta del garage come parte della vostra normale routine. Consultare il manaule dell’utente sia per la porta, sia per l’apriporta. Se non si ha il manuale dell’utente, contatare il produttore per richiederne una copia per il vostro modello specifico.
Seite 230 Nota: Las instrucciones originales de instalación y funcionamiento están redactadas en inglés. Cualquier otro idioma disponible es una traducción de la versión original en inglés. Indicaciones generales de seguridad ................................2 Uso previsto ........................................3 Planificación del funcionamiento de la puerta ..............................3 Planificación para el funcionamiento de MyQ ..............................4 Preparación de la puerta de su garaje ................................4 Herramientas necesarias ....................................5...
Seite 231: Indicaciones Generales De Seguridad
¡ADVERTENCIA! ¡COMIENCE LEYENDO ESTAS IMPORTANTES INSTRUCCIONES DE SEGURIDAD! Indicaciones generales de seguridad Antes de comenzar la instalación: Lea las instrucciones de uso y especialmente las precauciones. Conserve el manual para futuras consultas y entréguelo a un eventual propietario posterior. Los siguientes símbolos están fijados delante de las instrucciones para evitar lesiones personales o daños materiales. Lea atentamente estas instrucciones.
Seite 232: Uso Previsto
El fabricante no asume ninguna responsabilidad por dicho uso. Solo se pueden conectar al accionamiento accesorios originales de LiftMaster. Con este accionamiento, los portones automatizados deben cumplir las normas, directrices y prescripciones locales, internacionales y específicas de cada país (EN 13241, EN 12453 y EN 12604).
Seite 233: Planificación Para El Funcionamiento De Myq
Planificación para el funcionamiento de MyQ Este operador tiene la capacidad de controlarse mediante fotocélulas MyQ cuya instalación se requiere. Supervise y controle la puerta de su garaje desde cualquier lugar utilizando la aplicación MyQ. La señal Wi-Fi es fuerte. ANTES DE COMENZAR: Necesitará: El abridor de la puerta del garaje se conectará...
Seite 234: Herramientas Necesarias
Herramientas necesarias Durante el montaje, la instalación y el ajuste del abridor de la puerta del garaje, las instrucciones requerirán herramientas manuales como se ilustra a continuación. Escalera de tijera Destornillador Taladro Nivel Cinta métrica Martillo de garras Alicates para alambre Vasos y llave con extensión Alicates Llave de extremo ajustable...
Seite 235: Fijación Del Soporte De Montaje Al Abridor De La Puerta Del Garaje
Fijación del soporte de montaje al abridor de la puerta del garaje 1. Fije el lado ranurado del soporte de montaje al mismo lado del abridor de la puerta del garaje que el casquillo, usando los tornillos suministrados (11). Nota: No apriete los tornillos hasta que se le indique. Posicionamiento y montaje del abridor de la puerta del garaje Se DEBEN usar anclajes para hormigón si se monta el soporte en mampostería.
Seite 236: Instalación De La Cerradura De Puerta Automática
Instalación de la cerradura de puerta automática La cerradura de puerta automática (modelo 841EU) se utiliza para evitar que la puerta se abra manualmente una vez que la puerta esté completa- mente cerrada. Nota: Las cerraduras de puerta antiguas de 24 V son incompatibles. 1.
Seite 237: Instalación De La Luz Led Remota Myq (Diseñada Para Zonas Secas Únicamente)
(rieles, resortes, bisagras, rodillos u otros herrajes) debe interrumpir el haz mientras la puerta se está cerrando. Nota: Liftmaster recomienda instalar fotocélulas infrarrojas en cada instalación. Para el uso de la función MyQ o TTC se requiere la instalación de una fotocélula infrarroja.
Seite 238: Conexión De La Alimentación Eléctrica
Para reducir el riesgo de INCENDIO o LESIONES a las personas. Desconecte TODA la energía eléctrica y de batería ANTES de realizar cualquier servicio o mantenimiento. Use SOLAMENTE la pieza LiftMaster 485EU para sustituir la batería. NO tire la batería al fuego. La batería puede explotar. Consulte la normativa local para obtener instrucciones de eliminación.
Seite 239: Programación Del Recorrido
Programación del recorrido El ajuste incorrecto de los límites de recorrido de la puerta del garaje interferirá con el funcionamiento correcto del sistema de inversión de seguridad. Después de hacer CUALQUIER ajuste, el sistema de inversión de seguridad se DEBE comprobar. La puerta DEBE invertirse al entrar en contacto con un objeto de 40 mm en el suelo.
Seite 240: Para Abrir La Puerta Manualmente
Para abrir la puerta manualmente A ser posible, utilice la manija de liberación de emergencia para desenganchar la puerta SOLAMENTE cuando la puerta del garaje esté CERRADA. Unos resortes flojos o rotos o una puerta desequilibrada pueden hacer que una puerta abierta caiga de forma rápida y/o imprevista.
Seite 241 FOTOCÉLULAS INFRARROJAS Cuando están correctamente conectadas y alineadas, las fotocélulas infrarrojas detectan una obstrucción en la trayectoria del haz infrarrojo. Si una obstrucción interrumpe el haz infrarrojo mientras la puerta se está cerrando, la puerta se detendrá y volverá a la posición completamente abierta, y las luces del abridor parpadearán 10 veces.
Seite 242: Conexión Con El Smartphone
MyQ, abridores de puerta de garaje Wi-Fi, luz MyQ, operadores de puerta MyQ. Una puerta de enlace de Internet LiftMaster (828EV) se puede agregar si necesita controlar más de 10 dispositivos utilizando la aplicación MyQ.
Seite 243: Programación De Su Abridor Y Mando A Distancia / El Pulsador Inalámbrico / Teclado Inalámbrico (Opcional)
Programación de su abridor y mando a distancia / El pulsador inalámbrico / Tecla- do inalámbrico (opcional) Active el abridor sólo cuando la puerta esté a plena vista, libre de obstrucciones y debidamente ajustada. Nadie debe entrar o salir del garaje mientras la puerta esté...
Seite 244: Borrado De La Memoria
Borrado de la memoria BORRADO DE TODOS LOS MANDOS A DISTANCIAS Y ENTRADAS SIN LLAVE Pulse y mantenga pulsado el botón PROGRAMAR (L) del abridor de la puerta del garaje hasta que el LED de programación se apague (aproximadamente 6 segundos). Todos los códigos de mandos a distancia y de entradas sin llave están ahora borrados. Reprograme cualquier accesorio que desee usar.
Seite 245: Eliminación
Eliminación El embalaje debe desecharse en los contenedores reciclables locales. De acuerdo con la Directiva europea 2002/96/CE sobre residuos de aparatos eléctricos, este dispositivo debe eliminarse adecuadamente después de su uso para garantizar el reciclaje de los materiales utilizados. Las pilas y acumuladores usados no deben desecharse en la basura doméstica, ya que contienen contaminantes y deben desecharse adecuadamente en los puntos de recogida municipales o en los contenedores proporcionados por el distribuidor.
Seite 246: Resolución De Problemas
• Borre la memoria y reprograme todos los mandos a distancia (consulte las instrucciones suministradas con el mando a distancia o visite LiftMaster.eu). Mi mando a distancia no activa la puerta del garaje: • Verifique que la función de bloqueo no esté activada en el control de la puerta.
Seite 247 El mando a distancia tiene un alcance corto: • Cambie la ubicación del mando a distancia en su coche. • Algunas instalaciones pueden tener un alcance más corto debido a una puerta de metal, un aislamiento con respaldo de lámina o un re- vestimiento metálico para garaje.
Seite 248 El conector de la cerradura de puerta automática no se ajusta al enchufe del abridor de la puerta: • Las cerraduras de puerta antiguas de 24V son incompatibles. Utilice la cerradura automática de puerta modelo 841EU, véase la página Ac- cesorios la cerradura automática de la puerta de garaje no se activa cuando la puerta de garaje se abre o se cierra: •...
Seite 249: Accesorios Opcionales
Accesorios opcionales Utilice siempre accesorios de LiftMaster. Los productos externos pueden causar fallos de funcionamiento. TX4UNIF Mando a distancia universal de 4 canales TX4EVS Mando a distancia de 4 canales TX4UNI/S Mando a distancia universal de 4 canales 128EV Control de pared inalámbrico de 2 canales...
Seite 250: Guía De Seguridad Y Mantenimiento Del Abridor De Puerta De Garaje Automático
Guía de seguridad y mantenimiento del abridor de puerta de garaje automático SEGURIDAD DEL ABRIDOR DE PUERTA DE GARAJE – UNA DECISIÓN AUTOMÁTICA Una puerta de garaje es el objeto móvil más grande de la casa. Una puerta de garaje y un abridor mal ajustados pueden ejercer una fuerza mortal cuando la puerta se cierra, lo que podría provocar el aprisionamiento de niños o adultos y, en consecuencia, lesiones o la muerte.
Seite 251: Un Mantenimiento Rutinario Puede Prevenir Tragedias
Un mantenimiento rutinario puede prevenir tragedias Haga que la inspección y las comprobaciones mensuales de la puerta del garaje y del sistema de abridor formen parte de su rutina habitual. Revise su manual del propietario tanto para la puerta como para el abridor de la puerta. Si no tiene los manuales del propietario, póngase en contacto con el fabricante y solicite una copia para sus modelos específicos.
Seite 252 Megjegyzés: Az eredeti telepítési és kezelési útmutató az angol nyelvű változat. Az útmutató minden más nyelvű példánya csak az eredeti angol nyelvű változat fordítása. Általános biztonsági tudnivalók ..................................2 Rendeltetésszerű használat ....................................3 Az ajtó működésének megtervezése .................................3 Gondoskodás a MyQ működésről ..................................3 A garázsajtó...
Seite 253: Általános Biztonsági Tudnivalók
FIGYELEM! ELŐSZÖR OLVASSA EL EZEKET A FONTOS BIZTONSÁGI UTASÍTÁSOKAT! Általános biztonsági tudnivalók Mielőtt hozzáfogna a telepítéshez: Kérjük, olvassa el a kezelési utasításokat, különösképpen az óvintézkedéseket! Őrizze meg az útmutatót, hogy a jövőben bármikor belenézhessen, és ha a készüléket továbbadja, ne felejtse az útmutatót is továbbadni az új tulajdonosnak. A következő szimbólumok a személyi sérülések vagy dologi károk elkerülését célzó...
Seite 254: Rendeltetésszerű Használat
és kizárólag egyetlen háztartáshoz tartozó garázsajtó magáncélú használatára. A meghajtó nem megfelelő használata növelheti a balesetek kockázatát. A gyártó nem vállal felelősséget az ilyen használatért. A meghajtóhoz csak eredeti LiftMaster tartozékok csatlakoztathatók. A meghajtóval használt automata nyitású ajtóknak meg kell felelniük az érvényben lévő nemzetközi és országos, valamint helyi szabványoknak, irányelveknek és előírásoknak (EN 13241, EN 12453 és EN 12604).
Seite 255: Garázsajtó Előkészítése
A garázsajtó előkészítése VIGYÁZAT: Ha a garázsajtó ragad, akad, vagy nincs kiegyensúlyozva, MINDIG hívjon ki ajtórendszerekkel foglalkozó szakképzett technikust. A kiegyensúlyozatlan garázsajtó NEM biztos, hogy visszafordul, amikor kellene neki. SOHA NE próbálja meglazítani, elmozdítani vagy beállítani a garázsajtót, ajtórugókat, kábeleket, csigákat, kengyeleket vagy szerelvényeiket, melyek MINDEGYIKE RENDKÍVÜLI feszítés alatt áll.
Seite 256: Csatlakoztassa A Karimát A Garázsajtónyitóhoz
Csatlakoztassa a karimát a garázsajtónyitóhoz A telepítési nehézségek elkerülése érdekében mindaddig ne működtesse a garázsajtónyitót, amíg arra külön nem utasítjuk. A garázsajtónyitó az ajtó bármelyik oldalán telepíthető (lásd a „Tervezés” című részben). Az illusztációs lapon bemutatott ábrák csak az egyik felszerelési módot mutatják.
Seite 257: Az Automata Ajtózár Telepítése
Az automata ajtózár telepítése Az automata ajtózár (841EU típus) arra szolgál, hogy megakadályozza az ajtó kézi kinyitását, miután az teljesen becsukódott. MEGJEGYZÉS: A régi típusú 24 V-os ajtózárak nem kompatibilisak. 1. A zárat lehetőség szerint az ajtónyitó 3,05 m-es körzetében kell felszerelni az ajtónyitóval azonos oldalon. 2.
Seite 258: Telepítse A Myq Remote Led Világítást (Designed For Dry Areas Only)
Telepítse a MyQ Remote LED világítást (designed for dry areas only) A MyQ Remote LED világítás hagyományos 230 V-os konnektorba való csatlakoztatásra lett tervezve. Válasszon a mennyezeten vagy a falon megfelelő helyszínt a világítás számára egy konnektor 1,83 méteres körzetében úgy, hogy a vezeték és a világítás a mozgó részegységektől távol legyen.
Seite 259: Fotocellák Telepítése
A láthatatlan fénysugár útjában nem állhat akadály. Az ajtó becsukásakor a fénysugarat a garázsajtó egyik alkatrésze (ajtósín, rugók, vasalatok, görgők és egyéb szerelvények) se szakíthatja meg. MEGJEGYZÉS: A Liftmaster minden telepítés esetén fotocellák beszerelését is javasolja. A MyQ vagy a TCC funkció használatához infravörös fotocella telepítése szükséges.
Seite 260: Az Áramellátás Csatlakoztatása
A TŰZ vagy személyi SÉRÜLÉS kockázatának csökkentése érdekében. BÁRMILYEN javítási vagy karbantartási művelet vég- zése ELŐTT válasszon le MINDEN elektromos és akkumulátoros áramellátást. CSAK a LiftMaster 485EU típusú alkatrészét használja csereakkumlátorként. NE dobja az akkumulátort tűzbe. Az akkumulátor felrobbanhat. Járjon el a helyi ártalmatlaní- tással kapcsolatos előírások szerint.
Seite 261: Az Út Beprogramozása
Az út beprogramozása A garázsajtó úthatárolóinak helytelen beállítása megakadályozhatja a biztonsági visszafordító rendszer megfelelő működését. BÁRMILYEN beállítást követően a biztonsági visszafordító rendszert ellenőrizni KELL. Az ajtónak vissza kell fordulnia, ha a padlótól 40 mm-re tárgyba ütközik. A gépjárművek sérülésének megelőzése érdekében győződjön meg arról, hogy a teljesen nyitott ajtó...
Seite 262: Az Ajtó Kézi Nyitása
Az ajtó kézi nyitása Lehetőség szerint a vészkioldó kart CSAK a garázsajtó BECSUKOTT állapotában használja az ajtó kioldására. Gyenge vagy törött rugók, illetve nem kiegyensúlyozott ajtók esetén a nyitott ajtó gyorsan és/vagy váratlanul lecsapódhat. SOHA ne használja a vészkioldó kart, csak ha a garázsajtó útjában nincsenek személyek vagy akadályok. A folytatás előtt oldjon ki minden ajtózárat.
Seite 263 A MyQ lehetővé teszi Önnek, hogy a garázsajtónyitóját mobileszközéről vagy számítógépéről bárhonnan működtethesse. A MyQ technológia rádiójelet használ a garázsajtónyitó és a MyQ-képes kiegészítők közötti kétoldalú kommunikációhoz. A garázsajtónyitó beépített útválasztóval van ellátva, mely lehetővé teszi a számára, hogy közvetlenül kommunikáljon az otthoni Wi-Fi® hálózattal, valamint hogy hozzáférhessen MyQ fiókjához INFRAVÖRÖS FOTOCELLÁK Megfelelő...
Seite 264: Kapcsolódás Okostelefonról
Ezeket az eszközöket aztán a MyQ alkalmazással lehet vezérelni. Ilyen eszközök például a MyQ garázsajtónyitók, Wi-Fi garázsajtón- yitók, MyQ világítás, MyQ ajtóvezérlők bármilyen kombinációja. Egy LiftMaster internetátjárót (828EV) is beköthet, ha a MyQ alkalmazással 10-nél több eszközt is szeretne vezérelni. Legfeljebb 6 eszköz párosítható magához a garázsajtónyitóhoz (garázsajtónyitóval vezérelve). Ilyen eszközök például a MyQ világítás vagy egy garázsajtó- és ajtóvezérlő...
Seite 265: Nyitó És A Távirányító, A Vezeték Nélküli Nyomógomb, Illetve A Vezeték Nélküli Billentyűzet (Opcionális) Beprogramozása
A nyitó és a távirányító, a vezeték nélküli nyomógomb, illetve a vezeték nélküli billentyűzet (opcionális) beprogramozása Csak akkor működtesse a nyitót, ha az ajtóra teljes rálátása van, nincs az ajtó útjában akadály, és megfelelően be van állítva. Az ajtó mozgása közben senki nem keresztezheti a garázsajtó útját. Ne hagyja, hogy gyermekek működtessék a nyomógombo(ka)t vagy a távirányító(ka)t.
Seite 266: Memória Törlése
A memória törlése AZ ÖSSZES TÁVIRÁNYÍTÓ ÉS KULCS NÉLKÜLI NYITÓRENDSZER TÖRLÉSE Tartsa lenyomva a garázsajtónyitón a TANULÁS gombot (L) addig, amíg a tanulásjelző LED ki nem alszik (nagyjából 6 másodperc). Ezzel az összes távirányító és kulcs nélküli nyitórendszer kódja törlődött. Programozza be újra azokat a kiegészítőket, melyeket használni kíván. AZ ÖSSZES ESZKÖZ TÖRLÉSE (A MYQ-KÉPES KIEGÉSZÍTŐKET IS BELEÉRTVE) 1.
Seite 267: Ártalmatlanítás
Ártalmatlanítás A csomagolás a helyi újrahasznosító konténerekbe dobva ártalmatlanítható. Az elektromos berendezések hulladékairól szóló 2002/96/EK uniós irányelv szerint ez az eszköz a használati idejének befejeztével megfelelően ártalmatlanítandó, hogy a benne használt anyagok újrahasznosítása biztosítva legyen. A régi akkumulátorok és elemek nem dobhatók ki háztartási hulladékként, mivel olyan szennyező anyagokat tartalmaznak, melyeket meg- felelően kell ártalmatlanítani a települési gyűjtőpontokon, vagy a megadott forgalmazó...
Seite 268 DIAGNOSTIC CODE SYMPTOM SOLUTION Up Arrow Down Arrow Flash(es) Flash(es) A garázsajtónyitó nem csukódik Ha korábban két kábelfeszesség-figyelő lett telepítve, és az egyik el lett be, vagy az ajtó visszafordul az távolítva, akkor egymás után háromszor húzza ki és dugja be a nyitó ajtó...
Seite 269: Hibaelhárítás
Cserélje le a vezérlőállomást. • Törölje a memóriát, és programozza újra az összes távirányítót (kövesse a távirányítóhoz kapott utasításokat, vagy látogasson el a LiftMaster. eu oldalra). A távirányítóm nem működteti a garázsajtót: •...
Seite 270 Az ajtóm nem csukódik be, és a világítás villog: Az infravörös fotocellákat a garázsajtónyitó lefele irányba történő mozgatása előtt csatlakoztatni és megfelelően illeszteni kell. • Győződjön meg arról, hogy az infravörös fotocellák megfelelően vannak telepítve, illesztve vannak, és nincs az útjukban akadály. A garázsajtónyitó...
Seite 271: Opcionális Kiegészítők
Opcionális kiegészítők Mindig használjon LiftMaster kiegészítőket. A külsős termékek meghibásodáshoz vezethetnek. TX4UNIF 4 csatornás univerzális távirányító TX4EVS 4 csatornás távirányító TX4UNI/S 4 csatornás univerzális távirányító 128EV Vezeték nélküli 2 csatornás fali vezérlő 747EV Billentyűzet 78EV Vezetékes multifunkciós fali vezérlő FLA-1LED Jelzővilágítás...
Seite 272: Automata Garázsajtónyitó Biztonsági És Karbantartási Útmutató
Automata garázsajtónyitó biztonsági és karbantartási útmutató GARÁZSAJTÓNYITÓ-BIZTONSÁG – EGY AUTOMATIKUS A garázsajtó otthonunk legnagyobb mozgó kelléke. A helytelenül beállított garázsajtó és -nyitó akár halálos erőt is képes kifejteni az ajtócsukáskor, így gyermekekre vagy felnőttekre rácsukódva sérülést, sőt, akár halált is okozhat. A garázsajtó...
Seite 273: Az Időszakos Karbantartással Megelőzhetők A Tragédiák
Az időszakos karbantartással megelőzhetők a tragédiák FIGYELEM – A rugók erősen vannak feszítve. Csak szakképzett személyek állíthatják be őket. Az ajtó és a telepítés szemrevételezéses ellenőrzése: • Az ajtó becsukott helyzetében a kézi kioldókar használatával válassza le az ajtót a nyitóról. •...
Seite 274 Huomautus: Alkuperäiset asennus- ja käyttöohjeet laadittiin englanniksi. Muut saatavissa olevat kielet ovat alkuperäisen englanninkielisen version käännöksiä. Yleiset turvallisuusohjeet ....................................2 Käyttötarkoitus ........................................3 Oven toiminnan suunnittelu ....................................3 MyQ-toiminnan suunnittelu ....................................3 Autotallinoven valmistelu ....................................4 Tarvittavat työkalut ......................................4 Laatikon sisältö ........................................4 Vaadittavat lisävarusteet ....................................4 Kauluksen kiinnittäminen autotallinoven avaajaan ............................5 Kiinnityskannakkeen kiinnittäminen autotallinoven avaajaan ..........................5 Asemoi ja kiinnitä...
Seite 275: Yleiset Turvallisuusohjeet
VAROITUS! ALOITA LUKEMALLA NÄMÄ TÄRKEÄT TURVALLISUUSOHJEET! Yleiset turvallisuusohjeet Ennen asennuksen aloittamista: Lue käyttöohjeet ja erityisesti varotoimenpiteet. Säilytä käyttöopas tulevaa tarvetta varten ja siirrä se mahdolliselle myöhemmälle omistajalle. Seuraa- vat symbolit on asetettu ohjeiden eteen henkilö- ja omaisuusvahinkojen välttämiseksi. Lue nämä ohjeet huolellisesti. NOUDATA VAROVAISUUTTA NOUDATA VAROVAISUUTTA Vaara sähkövirrasta tai -jännitteestä...
Seite 276: Käyttötarkoitus
• Tässä tuotteessa on muuntaja, jossa on erikoisvirtajohto. Vahinkotapauksessa pätevän asentajan ON vaihdettava tämä alkuperäiseen muunta- jaan. • Hätävapautuspainikkeen käyttö voi johtaa oven hallitsemattomiin liikkeisiin, jos jouset ovat heikot tai rikkoutuneet, tai jos ovi on epätasapainos- • Asenna hätävapautuksen avauskahva alle 1,80 metrin korkeudelle. •...
Seite 277: Autotallinoven Valmistelu
Autotallinoven valmistelu HUOMIO: Soita paikalle AINA koulutettu ovijärjestelmien asentaja, mikäli autotallin ovi taipuu, juuttuu tai on epätasapainossa. Epätasapainossa oleva autotallinovi EI ehkä vaihda suuntaa tarvittaessa. ÄLÄ KOSKAAN yritä irrottaa, liikuttaa tai säätää autotallinovea, oven jousia, kaapeleita, väkipyöriä, kannattimia tai niiden laitteita, joista KAIKKIIN kohdistuu ÄÄRIMMÄINEN jännitys.
Seite 278: Kauluksen Kiinnittäminen Autotallinoven Avaajaan
Kauluksen kiinnittäminen autotallinoven avaajaan Jotta välttäisit asennusongelmat, älä käytä autotallinoven avaajaa ennen siihen ohjeistamista. Autotallinoven avaaja voidaan asentaa oven kummallekin puolelle (katso Suunnittelu-osa). Näytetyt kuvat ovat järjestelmälle, joka on kuvalehdellä. 1. Löysää asetusruuvit. 2. Kiinnitä kaulus autotallinoven avaajan moottorin akseliin. Se kauluksen sivu, jossa on suurempi reikä, asetetaan moottorin akseliin. 3.
Seite 279: Automaattisen Ovilukon Asentaminen
Automaattisen ovilukon asentaminen Automaattista ovilukkoa (malli 841EU) käytetään estämään oven manuaalinen avaaminen, kun ovi on täysin kiinni. HUOMAUTUS: Vanhemman mallin 24 V ovilukot eivät ole yhteensopivia. 1. Lukko on asennettava 3,05 m sisälle oven avaajasta. Jos mahdollista, asenna samalle puolelle oven avaajan kanssa. 2.
Seite 280: Myq Kauko-Ohjattavan Led-Valon Asentaminen (Suunniteltu Vain Kuiville Alueille)
Näkymättömän valonsäteen reitin on oltava esteetön. Mikään osa autotallinovesta (ovikiskot, jouset, saranat, kelat tai muu laitteisto) ei saa katkaista sädettä oven sulkeutuessa. HUOMAUTUS: LiftMaster suosittelee asentamaan infrapunavalokennot jokaiseen järjestelmään. MyQ- ja TTC-ominaisuuksien käyttöön infrapu- navalokennojen asennus on pakollista.
Seite 281: Virran Kytkeminen
(Lisävaruste) Vähennä henkilöihin kohdistuvaa TULIPALO- tai HENKILÖVAHINKO-riskiä. Katkaise KAIKKI sähkö- ja akkuvirta ENNEN MINKÄÄN huolto- tai kunnossapitotyön suorittamista. Käytä VAIN LiftMaster-osaa 485EU vaihtoakuksi. ÄLÄ hävitä akkua polttamalla. Akku voi räjähtää. Tarkasta hävitysohjeet paikallisista määräyksistä. Akun varatoimintotilassa MyQ-älypuhelinohjaus ja langattomat MyQ-laitteet poistetaan käytöstä. Akun varatoimintotilas- sa automaattinen autotallinoven lukko avautuu, kun autotallinovi on auki ja pysyy poissa käytöstä, kunnes virtaa taas...
Seite 282: Kulun Ohjelmointi
Kulun ohjelmointi Autotallinoven kulkurajojen virheellinen säätö häiritsee suunnanvaihdoksen turvajärjestelmän asianmukaista toimintaa. AINA kun säätöjä tehdään, suunnanvaihdoksen turvajärjestelmä ON testattava. Oven ON vaihdettava suuntaa, kun se osuu 40 mm esteeseen lattialla. Estä ajoneuvojen vauriot varmistamalla, että välit ovat riittävän suuret, kun ovi on täysin auki. Kulkurajat säätelevät pisteitä, joissa ovi lakkaa liikkumasta ylös tai alas.
Seite 283: Oven Avaaminen Manuaalisesti
Oven avaaminen manuaalisesti Jos mahdollista, käytä hätävapautuskahvaa oven irrottamiseen VAIN, kun autotallinovi on SULJETTU. Heikot tai kuluneet jouset tai epätasapainossa oleva ovi voivat aiheuttaa oven nopean ja/tai yllättävän putoamisen. ÄLÄ KOSKAAN käytä hätä- vapautuskahvaa, ellei autotallinovi ole tyhjänä ihmisistä ja esteistä. Avaa mahdolliset ovilukot ennen jatkamista.
Seite 284 MyQ:n avulla voit ohjata autotallinoven avaajaa mobiililaitteeltasi tai tietokoneeltasi milloin vain. MyQ-teknologia käyttää radiosignaalia kaksiteisen viestinnän tarjoamiseen autotallinoven avaajan ja MyQ-valmiuksisten lisävarusteiden välillä. Autotallinoven avaajalla on oma sisäinen yhdyskäytävä, jonka avulla autotallinoven avaaja viestii suoraan Wi-Fi®-kotiverkon kanssa ja käyttää sinun MyQ-tiliäsi. INFRAPUNAVALOKENNOT Kun infrapunavalokennot on asianmukaisesti kytketty ja kohdistettu, valokennot havaitsevat esteen infrapunasäteen reitillä.
Seite 285: Yhteydenmuodostus Älypuhelimella
Wi-Fi autotallinoven avaajan sisäiseen yhdyskäytävään. Näitä laitteita voidaan hallita MyQ-sovelluksella. Näihin laitteisiin sisältyvät mikä tahansa yhdistelmä MyQ-autotallinoven avaajista, Wi-Fi-autotallinoven avaajista, MyQ-valoista, MyQ-porttitoimilaitteista. LiftMaster sisäinen yhdyskäytävä (828EV) voidaan lisätä, jos sinun on hallittava yli 10 laitetta MyQ-sovelluksella. Enintään 6 laitetta voidaan yhdistää pariliitoksella itse autotallinoven avaajaan (hallitaan autotallinoven avaajalla).
Seite 286: Ohjelmoi Avaaja Ja Kaukosäädin / Langaton Painike / Langaton Näppäimistö (Lisävaruste)
Ohjelmoi avaaja ja kaukosäädin / langaton painike / langaton näppäimistö (lisäva- ruste) Aktivoi avaaja vain, kun ovi on täysin näkyvissä, esteetön ja asianmukaisesti säädetty. Autotallinovesta ei saa mennä sisään tai poistua oven liikkuessa. Älä anna lasten käyttää painikkeita tai kaukosäätimiä. Älä anna lasten leikkiä lähellä ovea. Autotallinoven avaajan vastaano- tin ja yksi kaukosäätimen painikkeista on ohjelmoitu valmiiksi.
Seite 287: Muistin Tyhjentäminen
Muistin tyhjentäminen POISTA KAIKKI KAUKOSÄÄTIMET JA AVAIMETTOMAT SISÄÄNKÄYNNIT Paina ja pidä painettuna OPETUS-painiketta (L) autotallinoven avaajasta, kunnes opetus-LED sammuu (noin 6 sekuntia). Kaikki kaukosääti- met ja avaimettoman sisäänkäynnin koodit on nyt poistettu. Ohjelmoi ne lisälaitteet uudestaan, joita haluat käyttää. POISTA KAIKKI LAITTEET (MUKAAN LUKIEN MYQ-VALMIUKSISET LISÄLAITTEET) 2.
Seite 288: Hävitys
Hävitys Pakkaus on hävitettävä paikallisiin keräysastioihin. Eurooppalaisen direktiivin 2002/96/EY elektroniikkaromusta mukaisesti tämä laite on asianmukai- sesti hävitettävä käytön jälkeen käytettyjen materiaalien kierrätyksen varmistamiseksi. Vanhoja akkuja ja paristoja ei saa hävittää kotitalousjätteen mukana, koska ne sisältävät saastuttavia aineita ja ne on hävitettävä asianmukaisesti kunnallisiin keräyspisteisiin tai jälleenmyyjän tarjoamiin astioihin.
Seite 289: Vianmääritys
Irrota kellojohto yhden painikkeen säätöaseman liittimistä ja käytä vain kaukosäätimestä. Jos tämä ratkaisee ongelman, yhden painikkeen säätöasema on viallinen tai johdossa on oikosulku. Vaihda säätöasema. • Tyhjennä muisti ja ohjelmoi kaikki kaukosäätimet uudestaan (katso kaukasäätimen mukana toimitettuja ohjeita tai käy sivustolla LiftMaster.eu). Kaukosäädin ei aktivoi autotallinovea: •...
Seite 290 Ovi vaihtaa suuntaa ilman ilmeistä syytä, ja autotallinoven avaajan valot eivät vilku: • Tarkista, että kaapelin kireysmonitori on asianmukaisesti asennettu. Jos toinen kaapelin kireysmonitoreista irrotetaan, kytke molemmat monitorit irti avaajasta. Kytke sitten monitori, jota haluat käyttää, ja irrota ja kytke avaaja kolme kertaa opettaaksesi monitorin avaajaan. Mukana toimitet- tava 1k-vastus on vain CTM-asennuksen vianmääritystä...
Seite 291: Lisävarusteet
Lisävarusteet Käytä aina LiftMaster-lisävarusteita. Ulkoiset tuotteet voivat aiheuttaa toimintahäiriöitä. TX4UNIF 4-kanavainen yleiskaukosäädin TX4EVS 4-kanavainen kaukosäädin TX4UNI/S 4-kanavainen yleiskaukosäädin 128EV Langaton seinäsäädin 2-kanavainen 747EV Näppäimistö 78EV Johdollinen monitoiminen seinäsäädin FLA-1LED Vilkkuvalo 772E Valokennot 100034 Avainkytkin (uppoasennus) 100041 Avainkytkin (pinta-asennus) 829EV Autotallinoven monitori...
Seite 292: Automaattisen Autotallinoven Avaajan Turvallisuus- Ja Huolto-Opas
Automaattisen autotallinoven avaajan turvallisuus- ja huolto-opas AUTOTALLINOVEN AVAAJAN TURVALLISUUS - AUTOMAATTINEN PÄÄTÖS Autotallinovi on kodin suurin liikkuva esine. Väärin säädetty autotallinovi ja avaaja voivat aiheuttaa kuolettavan voiman oven sulkeutuessa – se voi johtaa lasten tai aikuisten kiinnijuuttumiseen ja siitä seuraavaan henkilövahinkoon tai kuolemaan. Asianmukainen autotallinoven ja automaattisen avaajan asennus, käyttö, huolto ja testaus ovat välttämättömiä...
Seite 293: Säännöllinen Huolto Voi Estää Tragedioita
Säännöllinen huolto voi estää tragedioita Tarkista ja testaa autotallinovi ja avaajajärjestelmä joka kuukausi osana säännöllistä rutiinia. Tarkista omistajan käyttöopas sekä oven että ovenavaajan varalta. Jos sinulla ei ole omistajan käyttöopasta, ota yhtettä valmistajaan ja pyydä oman mallisi kopiota siitä. Etsi avaajan mallinumero virtayksikön takaa.
Seite 294 Poznámka: Pôvodné pokyny na inštaláciu a obsluhu boli zostavené v angličtine. Každý iný dostupný jazyk je prekladom pôvodnej anglickej verzie. Všeobecné bezpečnostné pokyny ..................................2 Zamýšľané použitie ......................................3 Plánovanie prevádzky dverí ....................................3 Plánovanie obsluhy zariadenia MyQ .................................3 Príprava garážovej brány ....................................4 Potrebné...
Seite 295: Všeobecné Bezpečnostné Pokyny
VAROVANIE! ZAČNITE TÝM, ŽE SI PREČÍTAJTE TIETO DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY! Všeobecné bezpečnostné pokyny Pred začiatkom inštalácie: prečítajte si návod na použitie a predovšetkým bezpečnostné opatrenia. Uchovajte si návod pre budúce použitie a odovzdajte ho prípadnému neskoršiemu majiteľovi. Pred jednotlivými pokynmi sa uvádzajú nasledujúce symboly, aby sa predišlo zraneniu osôb alebo poškodeniu majetku. ieto pokyny si pozorne prečítajte.
Seite 296: Zamýšľané Použitie
Výrobca nepreberá za takéto použitie žiadnu zodpovednosť. K pohonu možno pripojiť len pôvodné príslušenstvoznačky LiftMaster. Použitie tohto pohonu v automatizovaných bránach musí v súlade s platnými medzinárodnými a miestnymi normami, predpismi a nariadeniami (EN 13241, EN 12453 a EN 12604).
Seite 297: Príprava Garážovej Brány
Príprava garážovej brány UPOZORNENIE: Ak sa garážové dvere zovrú, zaseknú alebo sú nevyvážené, VŽDY zavolajte vyškoleného technika na dverové systémy. Nevyvážené garážové dvere sa v prípade potreby NEVRÁTIA NASPÄŤ. NIKDY sa nepokúšajte uvoľniť, posunúť alebo nastaviť garážové dvere, dverné pružiny, káble, remenice, konzoly ale- bo ich vybavenie, ktoré...
Seite 298: Pripevnite Spojku K Zariadeniu Na Otváranie Garážových Dverí
Pripevnite spojku k zariadeniu na otváranie garážových dverí Aby ste predišli ťažkostiam pri montáži, neotvárajte zariadenie na otváranie garážových dverí, kým k tomu nebudete vyzvaný. Zariadenie na otváranie garážových dverí je možné inštalovať na každej strane dverí (pozrite si časť Plánovanie). Obrázky určené na inštaláciu sú uvedené...
Seite 299: Nainštalujte Automatický Zámok Dverí
Nainštalujte automatický zámok dverí Automatický zámok dverí (model 841EU) sa používa na zabránenie manuálnemu otváraniu dverí po ich úplnom zatvorení. Poznámka: Staršie 24 V modely dverí nie sú s touto funkciou kompatibilné. 1. Zámok musí byť namontovaný vo vzdialenosti 3,05 m od zariadenia na otváranie dverí. Ak je to možné, namontujte ho na rovnakú stranu ako zariadenie na otváranie dverí.
Seite 300: Inštalácia Led Diódy Diaľkového Ovládania Myq (Len Pre Suché Oblasti)
Trasa neviditeľného svetelného lúča musí byť voľná. Žiadna časť garážových dverí (dverové koľajnice, pružiny, závesy, valčeky alebo iné vybavenie) nesmie pri zatváraní dverí prerušiť lúč. Poznámka: Spoločnosť Liftmaster odporúča nainštalovať infračervené fotobunky na každom zariadení. Na použitie funkcie MyQ alebo TTC je potrebná inštalácia infračervenej fotobunky.
Seite 301: Pripojte Napájanie
Na zníženie rizika POŽIARU alebo ZRANENIA osôb. Pred vykonaním akéhokoľvek servisu alebo údržby odpojte elektrické napájanie a napájanie batérie. Ako náhradnú batériu použite LEN batériu LiftMaster, diel 485EU. Batériu NELIKVIDUJTE do ohňa. Batéria môže explodovať. Pokyny na jej likvidáciu si vyhľadajte v miestnych predpisoch.
Seite 302: Naprogramujte Posun
Naprogramujte posun Nesprávne nastavenie obmedzenia posunu garážových dverí naruší správnu činnosť systému bezpečného vrátenia dverí do pôvodnej polohy. Po vykonaní akýchkoľvek úprav MUSÍ byť tento systém odskúšaný. Dvere sa po kontakte s objektom o veľkosti 40 mm na podlahe MUSIA vrátiť do pôvodnej polohy. Aby ste predišli poškodeniu vozidiel, uistite sa, že úplne otvorené...
Seite 303: Ručné Otvorenie Dverí
Ručné otvorenie dverí Ak je to možné, použite rukoväť núdzového uvoľnenia na uvoľnenie dverí LEN vtedy, keď sú garážové dvere ZATVORENÉ. Slabé alebo zlomené pružiny alebo nevyvážené dvere môžu viesť k rýchlemu a/alebo neočakávanému poklesu otvorených dverí. NIKDY nepoužívajte rukoväť núdzového uvoľnenia, pokiaľ sa v garážovom priechode nachádzajú nejaké osoby a prekážky.
Seite 304 Systém MyQ umožňuje ovládať vaše zariadenie na otváranie garážových dverí z vášho mobilného zariadenia alebo počítača odkiaľkoľvek. Tech- nológia MyQ využíva rádiový signál na zabezpečenie dvojsmernej komunikácie medzi zariadením na otváranie garážových dverí a príslušenstvom s funkciou MyQ. Zariadenie na otváranie garážových dverí má vnútornú bránu, ktorá umožňuje priamu komunikáciu zariadenia na otváranie garážových dverí...
Seite 305: Pripojte Sa So Smartfónom
MyQ, zariadení na otváranie garážových dverí Wi-Fi a obsluhy svetla MyQ a brány MyQ. Internetová brána LiftMaster (828EV) sa môže pridať, ak potrebujete ovládať viac ako 10 zariadení pomocou aplikácie MyQ. So samotným za- riadením na otváranie garážových dverí...
Seite 306: Naprogramujte Si Svoje Zariadenie Na Otváranie A Diaľkový Ovládač/Bezdrôtové Tlačidlo/Bezdrôtovú Klávesnicu (Voliteľné)
Naprogramujte si svoje zariadenie na otváranie a diaľkový ovládač/Bezdrôtové tlačidlo/Bezdrôtovú klávesnicu (voliteľné) Aktivujte zariadenie na otváranie dverí iba vtedy, keď sú dvere v plnom výhľade, bez prekážok a správne nastavené. Keď sú dvere v pohy- be, nikto by nemal vstupovať do garáže ani ju opustiť. Nedovoľte, aby deti ovládali tlačidlá ani diaľkové ovládanie. Nedovoľte, aby sa deti hrali v blízkosti dverí.
Seite 307: Vymazanie Pamäte
Vymazanie pamäte ZRUŠTE VŠETKY DIAĽKOVÉ OVLÁDANIA A VSTUPY BEZ KĽÚČA Stlačte a podržte programovacie tlačidlo LEARN (L) na zariadení na otváranie garážových dverí, kým LED kontrolka nezhasne (približne 6 sekúnd). Všetky kódy diaľkových ovládaní a vstupov bez kľúča sú teraz vymazané. Prepíšte akékoľvek príslušenstvo, ktoré chcete použiť. VYMAŽTE VŠETKY ZARIADENIA (VRÁTANE PRÍSLUŠENSTVA S FUNKCIOU MYQ) 2.
Seite 308: Likvidácia
Likvidácia Obaly sa musia likvidovať v miestnych recyklovateľných nádobách. Podľa smernice Európskeho parlamentu a Rady 2002/96/ES o odpade z elek- trických a elektronických zariadení musí byť toto zariadenie riadne zlikvidované po použití, aby sa zabezpečila recyklácia použitých materiálov Staré akumulátory a batérie sa nesmú likvidovať v komunálnych odpadoch, pretože obsahujú znečisťujúce látky, a musia sa riadne likvidovať...
Seite 309: Riešenie Problémov
Vymeňte ovládaciu stanicu. • Vymažte pamäť a preprogramujte všetky diaľkové ovládače (pozrite si pokyny dodané s diaľkovým ovládaním alebo navštívte stránku LiftMaster. eu). Môj diaľkový ovládač neaktivuje garážové dvere: •...
Seite 310 Dvere sa otvoria, ale nezatvoria: • Skontrolujte, či je správne nainštalovaný monitor napnutia káblov. Ak bol odstránený druhý monitor napnutia kábla, na opakované napojenie jedného monitora napnutia káblov postupujte podľa pokynov (pozrite si bod 14). • Ešte skôr ako sa zariadenie na otváranie dverí posunie smerom dolu, musia byť infračervené fotobunky správne pripojené a zarovnané. Ak môžete zatvoriť...
Seite 311 Konektor automatického zámku dverí nezapadá do zásuvky zariadenia na otváranie dverí: • Staršie 24V modely zámkov dverí nie sú kompatibilné. Použite automatický zámok modelu 841EU, pozrite si stránku Príslušenstvo. Automatický zámok garážovej brány sa neaktivuje, keď sa garážové dvere otvárajú alebo zatvárajú: •...
Seite 312: Voliteľné Príslušenstvo
Voliteľné príslušenstvo Vždy používajte príslušenstvo LiftMaster. Externé výrobky môžu spôsobovať poruchy. TX4UNIF 4-kanálové univerzálne diaľkové ovládanie TX4EVS 4-kanálové diaľkové ovládanie TX4UNI/S 4-kanálové univerzálne diaľkové ovládanie 128EV Bezdrôtové 2-kanálové ovládanie na stene 747EV Klávesnica 78EV Drôtové multifunkčné ovládanie na stene FLA-1LED Blikajúce svetlo...
Seite 313: Sprievodca Bezpečnosťou A Údržbou Automatického Zariadenia Na Otváranie Garážových Dverí
Sprievodca bezpečnosťou a údržbou automatického zariadenia na otváranie ga- rážových dverí BEZPEČNOSŤ ZARIADENIA NA OTVÁRANIE GARÁŽOVÝCH DVERÍ – AUTOMATICKÉ ROZHODNUTIE Garážové dvere sú najväčším pohyblivým predmetom v domácnosti. Nesprávne nastavené garážové dvere a zariadenie na otváranie môžu pri zatváraní dverí vyvinúť smrtiacu silu – čo môže viesť k zachyteniu detí alebo dospelých a následnému zraneniu alebo úmrtiu. Na zabezpečenie bezpečného a bezporuchového systému je nevyhnutná...
Seite 314: Bežná Údržba Môže Zabrániť Vzniku Tragédií
Bežná údržba môže zabrániť vzniku tragédií Pravidelne vykonávajte mesačnú kontrolu a skúšanie svojich garážových dverí a otváracích systémov. Pozrite si návod na používanie pre zariadenie na otváranie dverí, ako aj dvere. Ak nemáte príslušné návody, kontaktujte výrobcu (výrobcov) a vyžiadajte si ich kópiu pre konkrétny(-e) model(-y). Vyhľadajte si číslo modelu zariadenia na otváranie na zadnej strane jednotky.
Seite 315 Примечание: Оригинал инструкции по установке и эксплуатации был составлен на английском языке. Текст на любом другом языке является переводом оригинала с английского языка. Общие правила безопасности ..................................2 Использование по назначению ..................................4 Планирование работы ворот ..................................4 Планирование работы MyQ ....................................4 Подготовка гаражных ворот ....................................5 Необходимые...
Seite 316: Общие Правила Безопасности
ПРЕДУПРЕЖДЕНИЕ! ПРЕДВАРИТЕЛЬНО ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМ РУКОВОДСТВОМ ПО БЕЗОПАСНОСТИ! Общие правила безопасности До начала установки: Ознакомьтесь с инструкциями по эксплуатации , в особенности, с правилами техники безопасности. Сохраните данное руководство для последующего использования и передайте его следующему владельцу. Данные символы размещены перед инструкциями во избежании получения...
Seite 317 • Все запоры / замки должны быть разомкнуты или сняты для того, чтобы избежать повреждения ворот. • При необходимости, установленное оборудование управления ДОЛЖНО быть смонтировано в пределах видимости ворот и в не доступном для детей месте. Не позволяйте детям пользоваться настенным пультом или пультом дистанционного управления. Неправильная...
Seite 318: Использование По Назначению
случаев. Производитель не несет ответственности в случае использования не по назначению. К приводу могут присоединяться только оригинальные комплектующие LiftMaster. Автоматические ворота с данным приводом должны соответствовать действующим в настоящее время международным, национальным и местным стандартам, рекомендациям и нормам (EN 13241, EN 12453 и EN 12604).
Seite 319: Подготовка Гаражных Ворот
Подготовка гаражных ворот ОСТОРОЖНО: ВСЕГДА обращайтесь к квалифицированному специалисту по дверным системам в случае застревания ворот гаража или дисбаланса ворот. Дисбаланс гаражных ворот может привести к тому, что изменить направление движения в случае необходимости будет невозможно. НИКОГДА не пытайтесь самостоятельно опустить, сдвинуть или отрегулировать ворота гаража, пружины, кабели, блоки, кронштейны...
Seite 320: Крепление Муфты К Устройству Открывания Гаражных Ворот
Крепление муфты к устройству открывания гаражных ворот Чтобы не затруднять установку, не запускайте привод гаражных ворот до тех пор, пока не получите соответствующие инструкции. Привод гаражных ворот может быть установлен с обеих сторон ворот (см. раздел "Планирование"). Изображения, относящиеся к уста- новке, приведены...
Seite 321: Установка Автоматической Защелки Ворот
Установка автоматической защелки ворот Автоматическая защелка ворот (модель 841EU) предназначена для предотвращения ручного открывания ворот после закрывания. ПРИМЕЧАНИЕ: Предыдущая модель защелки 24 V не совместима. 1. По возможности, защелку необходимо установить не дальше 3,05 м от привода, на той же стороне, что и привод ворот. 2.
Seite 322: Установка Светильника Myq (Только В Сухих Помещениях)
объектив приемного датчика. На пути невидимого светового луча не должно быть препятствий. Никакие компоненты гаражных ворот (направляющие, пружины, петли, ролики или другое оборудование) не должны прерывать луч во время закрывания ворот. ПРИМЕЧАНИЕ: Компания Liftmaster рекомендует устанавливать инфракрасные фотоэлементы на каждую установку. Для использования функций MyQ или TTC требуется установка инфракрасного фотоэлемента.
Seite 323: Подключение К Сети Питания
Чтобы снизить риск ВОЗГОРАНИЯ или НАНЕСЕНИЯ ТРАВМ персоналу, полностью отсоедините устройство от сети питания и батареи резервного питания ПЕРЕД проведением ремонта или обслуживания. Для замены используйте ТОЛЬКО батарею LiftMaster 485EU. ЗАПРЕЩАЕТСЯ сжигать отработанные батареи. Батарея может взорваться. Утилизация отработанных батарей осуществляется в соответствии с требованиями местного законодательства.
Seite 324: Программирование Предельных Положений
Программирование предельных положений Неправильная регулировка конечныъ положений отрицательно повлияет на правильную работу защитной системы автоматического возврата. После ЛЮБОЙ регулировки защитную систему автоматического возврата НЕОБХОДИМО проверить. Ворота ДОЛЖНЫ возвращаться в исходное положение в случае контакта с предметом размером 40 мм, находящимся на полу. Чтобы предотвратить повреждение автомобилей, убедитесь, что после полного открывания створ...
Seite 325: Чтобы Открыть Ворота Вручную
Чтобы открыть ворота вручную По возможности, используйте рукоятку аварийного отключения, чтобы отключить ворота, ТОЛЬКО когда ворота гаража ЗАКРЫТЫ. Ослабленные, неисправные пружины или дисбаланс ворот могут привести к быстрому и / или неожиданному падению открытых ворот. НИКОГДА не используйте рукоятку аварийного отключения, если в зоне закрывания...
Seite 326 ФУНКЦИЯ MYQ Функция MyQ позволяет управлять приводом гаражных ворот с мобильного устройства или компьютера из любого места. Технологией MyQ предусматривается использование радиосигнала для обеспечения двухстороннего обмена между приводом гаражных ворот и устройствами, поддерживающими функцию MyQ. Привод гаражных ворот снабжен внутренним шлюзом, который позволяет ему подключаться...
Seite 327: Подключение К Вашему Смартфону
при помощи приложения MyQ. К этим устройствам относятся приводы гаражных ворот MyQ, приводы гаражных ворот Wi-Fi, ветильники с функцией MyQ, приводы ворот MyQ. Интернет-шлюз LiftMaster 828EV можно установить, если с помощью приложения MyQ необходимо контролировать более 10 устройств. Напрямую к приводу гаражных ворот можно подключить до 6 устройств (под управлением привода...
Seite 328: Программирование Привода И Пульта Дистанционного Управления / Беспроводной Кнопки / Беспроводной Клавиатуры (Дополнительно)
Программирование привода и пульта дистанционного управления / беспроводной кнопки / беспроводной клавиатуры (дополнительно) Управляйте приводом, только если ворота полностью видны, свободны от препятствий и правильно отрегулированы. Не допускается вход и выход из гаража во время движения ворот. Не допускается доступ детей к кнопкам или пультам дистанционного...
Seite 329: Чтобы Очистить Память
Чтобы очистить память УДАЛЕНИЕ ВСЕХ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И УСТРОЙСТВ БЕСКЛЮЧЕВОГО ДОСТУПА Нажмите и удерживайте кнопку запоминания (L) привода гаражных ворот, пока индикатор запоминания не прекратит гореть (прибл. 6 секунд). Теперь все коды пультов дистанционного управления и устройств бесключевого доступа удалены. При необходимости выполните...
Seite 330: Утилизация
Утилизация Упаковку можно утилизировать вместе с бытовыми отходами. В соответствии с Европейской Директивой 2002/96/EC об утилизации электрооборудования после завершения эксплуатации это устройство должно быть утилизировано для последующего повторного использования материалов, из которых оно изготовлено. Запрещается утилизировать старые аккумуляторы и батареи вместе с бытовыми отходами, поскольку они содержат опасные материалы...
Seite 331: Устранение Неполадок
проводки. Замените станцию управления. • Очистите память и заново выполните программирование всех пультов дистанционного управления (см. инструкции пульта дистанционного управления или обратитесь на веб-сайт LiftMaster.eu). Гаражные ворота не работают с пульта дистанционного управления: • Убедитесь, что замки не включены с пульта управления воротами.
Seite 332 Узкий диапазон действия пульта дистанционного управления: • Переместите пульт дистанционного управления внутри автомобиля. • В некоторых вариантах исполнения диапазон может быть уменьшен из-за металлических ворот, листовой изоляции кронштейнов или металлической отделки поверхности гаража. Ворота не открываются полностью: • Проверьте питание замка ворот. •...
Seite 333 Разъем автоматической защелки ворот не соответствует вилке устройства: • Предыдущая модель защелки 24V не совместима с воротами. Установите автоматическую защелку модели 841EU, см. "Дополнительные Принадлежности" Автоматическая защелка гаражных ворот не действует во время открывания или закрывания ворот: • В режиме питания от резервной батареи автоматическая защелка гаражных ворот будет разблокирована после открывания ворот и останется...
Seite 334: Дополнительные Аксессуары
Дополнительные аксессуары Всегда используйте аксессуары от компании LiftMaster. Принадлежности, изготовленные другими изготовителями, могут привести к неполадкам. TX4UNIF 4-канальный универсальный пульт дистанционного управления TX4EVS 4-канальный пульт дистанционного управления TX4UNI/S 4-канальный универсальный пульт дистанционного управления 128EV Беспроводный 2-канальный настенный пульт управления 747EV Клавиатура...
Seite 335: Руководство По Технике Безопасности И Обслуживанию Автоматического Устройства Открывания Гаражных Ворот
Руководство по технике безопасности и обслуживанию автоматического устройства открывания гаражных ворот БЕЗОПАСНОСТЬ УСТРОЙСТВА ОТКРЫВАНИЯ ГАРАЖНЫХ ВОРОТ – ВЫБОР АВТОМАТИЧЕСКОГО РЕЖИМА УПРАВЛЕНИЯ Гаражные ворота - это самый большой подвижный объект в доме. Неправильно отрегулированные гаражные ворота и устройство открывания могут создавать опасные усилия во время закрывания, которые являются причиной захватывания детей...
Seite 336: Плановое Обслуживание Поможет Предотвратить Несчастные Случаи
Плановое обслуживание поможет предотвратить несчастные случаи Ежемесячно проводите обслуживание и проверку гаражных ворот и системы открывания. Прочтите руководство по эксплуатации ворот и устройства открывания. Если у вас нет руководства по эксплуатации, обратитесь к изготовителям за копией руководства конкретной модели. Найдите номер модели устройства открывания с обратной стороны блока питания. ПРЕДУПРЕЖДЕНИЕ...
Seite 337 Napomena: Originalne upute za ugradnju i rukovanje sastavljene su na engleskom jeziku. Inačice na bilo kojem drugom jeziku prijevod su originalne engleske inačice. Opće smjernice o sigurnosti ....................................2 Namjena ..........................................3 Priprema za rukovanje vratima ..................................3 Priprema za rad aplikacije MyQ ..................................3 Priprema garažnih vrata ....................................4 Potrebni alati ........................................4 Inventura pakiranja ......................................4...
Seite 338: Opće Smjernice O Sigurnosti
UPOZORENJE! NAJPRIJE PROČITAJTE OVE VAŽNE SIGURNOSNE UPUTE! Opće smjernice o sigurnosti Prije početka ugradnje: Pročitajte ove upute za rukovanje, a posebice dio o mjerama opreza. Priručnik sačuvajte za kasniju uporabu i proslijedite ga osobi koja će proizvod posjedovati nakon vas. Sljedeći simboli nalaze se ispred uputa, kako bi se izbjegle tjelesne ozljede ili šteta na imovini. Pažljivo pročitajte ove upute. OPREZ OPREZ Tjelesna ozljeda ili šteta na imovini...
Seite 339: Namjena
Proizvođač ne preuzima nikakvu odgovornost za takav oblik uporabe. Na pogon se smiju priključivati samo originalni nastavci LiftMaster. Vrata s ovim pogonom moraju biti sukladna trenutačno važećim međunarodnim, nacionalnim i lokalnim normama, smjernicama i propisima (EN 13241, EN 12453 i EN 12604).
Seite 340: Priprema Garažnih Vrata
Priprema garažnih vrata OPREZ: UVIJEK pozovite tehničara specijaliziranog za garažna vrata, ako su vrata nečim sputana, ako se love za površine ili nisu izbalansirana. Garažna vrata koja nisu izbalansirana NEĆE se vratiti u otvoreni položaj kad to bude potrebno. Nemojte NIKADA pokušavati olabaviti, pomicati ili namještati garažna vrata, opruge na vratima, kabele, koloture, konzole ili njihove željezne dijelove jer su SVI oni IZRAZITO napreg- nuti.
Seite 341: Pričvršćivanje Prstena Na Uređaj Za Otvaranje Garažnih Vrata
Pričvršćivanje prstena na uređaj za otvaranje garažnih vrata Kako biste izbjegli poteškoće kod ugradnje, uređajem za otvaranje garažnih vrata nemojte rukovati tako dugo dok vas se u to ne uputi. Uređaj za otvaranje garažnih vrata može se postaviti s obje strane vrata (vidi poglavlje Priprema). Ilustracije na listu s ilustracijama služe za ugradnju.
Seite 342: Ugradnja Automatske Brave Za Vrata
Ugradnja automatske brave za vrata Automatska brava za vrata (model 841EU) koristi se kako bi se spriječilo ručno otvaranje vrata jednom kad su ona potpuno zatvorena. Napomena: Stariji modeli brava za vrata 24 V nisu kompatibilni. 1. Bravu treba ugraditi u prostoru unutar 3,05 m oko uređaja za otvaranje vrata, ako je moguće na istoj strani kao i uređaj za otvaranje vrata. 2.
Seite 343: Električni Priključak
Na nevidljivoj putanji svjetlosne zrake ne smije biti prepreka. Nijedan dio garažnih vrata (vodilice, opruge, šarke, valjci ili vijčani elementi) ne smije ometati zraku kad se vrata zatvaraju. Napomena: Liftmaster preporučuje postavljanje infracrvenih ćelija kod svakog postavljanja vrata. Postavljanje infracrvene fotoćelije nužno je za korištenje značajke MyQ ili TTC.
Seite 344: Priključivanje Napona
Služi za smanjenje rizika od POŽARA ili OZLJEĐIVANJA osoba. PRIJE izvođenja BILO KAKVIH radova na održavanju isključite SVE IZVORE električnog il akumulatorskog napajanja. Kao zamjenski akumulator koristite SAMO LiftMaster dio 485EU. Akumulator NEMOJTE bacati u vatru. Akumulator može eksplodirati. Za načine zbrinjavanja proučite lokalne propise.
Seite 345: Programiranje Kretanja
Programiranje kretanja Neispravno podešeni graničnici kretanja garažnih vrata onemogućit će pravilan rad sustava za sigurno vraćanje vrata u otvoreni položaj. Nakon BILO KAKVIH podešavanja, sustav za sigurno vraćanje vrata u otvoreni položaj MORA se ispitati. Vrata se MORAJU vratiti u otvoreni položaj kad dođu u doticaj s predmetom veličine 40 mm na tlu. Kako biste spriječili oštećivanje vozila, provjerite osiguravaju li potpuno otvorena vrata dovoljno prostora.
Seite 346: Ručno Otvaranje Vrata
Ručno otvaranje vrata Ako je moguće, ručicu za oslobađanje u hitnim slučajevima aktivirajte SAMO kad su garažna vrata ZATVORENA. Ako je opruga slaba ili slomljena ili ako vrata nisu izbalansirana, ona mogu naglo i/ili neočekivano pasti. Ručicu za oslobađanje u hitnim slučajevima nemojte NIKAD koristiti ako se u prostoru nadvoja vrata nalaze ljudi ili prepreke.
Seite 347 INFRACRVENE FOTOĆELIJE Kad su ispravno spojene i podešene, infracrvene ćelije detektiraju prepreku na putanji infracrvene zrake. Ako prepreka prekida infracrvenu zraku dok se vrata zatvaraju, vrata će se zaustaviti i vratiti u potpuno otvoreni položaj, a uređaj za otvaranje vrata emitirat će treptavo svjetlo 10 puta. Ako su vrata opremljena infracrveim ćelijama potpuno otvorena, a nisu podešena, vrata se neće zatvoriti upravljanjem putem daljinskog upravljača.
Seite 348: Povezivanje S Vašim Pametnim Telefonom
MyQ, Wi-Fi uređaja za otvaranje garažnih vrata, MyQ lampu, MyQ uređaje za upravljanje vratima. Pristupnik LiftMaster Internet Gateway (828EV) može se dodati ako trebate upravljati s više od 10 uređaja koji koriste aplikaciju MyQ. Sa samim uređajem za otvaranje garažnih vrata može se upariti najviše 6 uređaja (kojima upravlja uređaj).
Seite 349: Programiranje Uređaja I Daljinskog Upravljača / Bežična Pritisna Tipka / Bežična Tipkovnica (Dodatna Opcija)
Programiranje uređaja i daljinskog upravljača / bežična pritisna tipka / bežična tipkovnica (dodatna opcija) Uređaj za otvaranje aktivirajte samo kad su vrata vidljiva u cijelosti, bez ikakvih prepreka i ispravno podešena. Kad se vrata pomiču nitko ne bi smio ulaziti u niti izlaziti iz garaže. Djeci nemojte dozvoljavati rukovanje pritisnom tipkom ili daljinskim upravljačem. Djeci nemojte dozvoliti da se igraju u blizini vrata.
Seite 350: Brisanje Memorije
Brisanje memorije BRISANJE SVIH DALJINSKIH UPRAVLJAČA I ULAZAKA BEZ KLJUČA Pritisnite i zadržite tipku za BILJEŽENJE (L) na uređaju za otvaranje garažnih vrata sve dok se LED indikator bilježenja ne ugasi (otprilike 6 sekundi). Svi daljinski upravljači i šifre za ulazak bez ključa sad su izbrisani. Ponovno programirajte sve dodatke koje želite koristiti. BRISANJE SVIH UREĐAJA (UKLJ.
Seite 351: Zbrinjavanje
Zbrinjavanje Pakiranje treba zbrinuti u lokalne spremnike za recikliranje. U skladu s Europskom direktivom 2002/96/EZ o otpadnoj električnoj i elektroničkoj opremi (OEEO), ovaj se uređaj mora propisno zbrinuti nakon korištenja, kako bi se omogućilo recikliranje materijala od kojih je sastavljen. Stari akumulatori i baterije ne smiju se odlagati u kućanski otpad jer zadrže zagađivače i moraju se zbrinuti na označenim točkama prikupljanja ili u spremnicima koje osigurava komunalno poduzeće.
Seite 352: Uklanjanje Kvarova
DIJAGNOSTIČKA ŠIFRA PROBLEM RJEŠENJE Strelica Strelica pre- prema gore ma dolje Svi- Svijetli jetli treptavim treptavim svjetlom svjetlom Uređaj za otvaranje garažnih uklonjen, otpojite i ponovno spojite uređaj za otvaranje tri puta kako bi vrata neće zatvoriti vrata ili se uređaj ponovno zabilježio monitor.
Seite 353 Vrata se ne otvaraju do kraja: • Provjerite električnu bravu na vratima. • Ometa li nešto kretanje vrata? Jesu li ispravno izbalansirana ili je opruga polomljena? Uklonite prepreku ili popravite vrata. Vrata se otvaraju ali se ne mogu zatvoriti: • Provjerite je li monitor za praćenje napetosti kabela pravilno ugrađen.
Seite 354 Uređaj za otvaranje garažnih vrata šalje zvučni signal: • To označava zatvaranje bez nadzora. Uređaj za otvaranje vrata aktivirala je aplikacija MyQ ili Monitor garaže ili vrata. • Uz neprekidno narančasto LED svjetlo otprilike svake 2 sekunde javlja se i zvučni signal, što znači da uređaj za otvaranje garažnih vrata radi s pričuvnim akumulatorom.
Seite 355: Dodatni Pribor
Dodatni pribor Uvijek koristite pribor LiftMaster. Vanjski ugrađeni proizvodi mogu izazivati kvarove. TX4UNIF Četverokanalni univerzalni daljinski upravljač TX4EVS Četverokanalni daljinski upravljač TX4UNI/S Četverokanalni univerzalni daljinski upravljač 128EV Bežični dvokanalni zidni regulator 747EV Tipkovnica 78EV Višefunkcijski zidni regulator s kabelom FLA-1LED...
Seite 356: Vodič Za Sigurnost I Održavanje Uređaja Za Automatsko Otvaranje Garažnih Vrata
Vodič za sigurnost i održavanje uređaja za automatsko otvaranje garažnih vrata SIGURNOST UREĐAJA ZA OTVARANJE GARAŽNIH VRATA – AUTOMATSKA ODLUKA Garažna vrata najveći su pokretni predmet u domu. Nepravilno podešena garažna vrata i uređaj za njihovo otvaranje mogu prilikom zatvaranja vrata uzrokovati silu sa smrtnim posljedicama – djeca ili odrasle osobe mogu zaglaviti, teško se ozlijediti ili podlegnuti ozljedama.
Seite 357: Rutinsko Održavanje Može Spriječiti Tragediju
Rutinsko održavanje može spriječiti tragediju Neka vam mjesečne provjere i ispitivanja sustava garažnih vrata i uređaja za otvaranje postanu rutinski postupak. Proučite priručnik za vlasnika, kako za vrata tako i za uređaj za zatvaranje vrata. Ako nemate priručnik za vlasnika obratite se proizvođaču i zatražite primjerak za svoj model. Broj modela uređaja za otvaranje vrata nalazi se na stražnjoj strani jedinice za napajanje.
Seite 358 Notă: Instrucțiunile de montaj și de utilizare originale au fost compilate în limba engleză. Instrucțiunile disponibile în orice altă limbă reprezintă o traducere a versiunii originale în limba engleză. Instrucţiuni generale de siguranţă ..................................2 Utilizare preconizată ......................................3 Planificarea funcționării porții .....................................3 Planificarea funcționării MyQ .....................................3 Pregătirea porții dvs.
Seite 359: Instrucţiuni Generale De Siguranţă
AVERTISMENT! MAI ÎNTÂI CITIȚI PREZENTELE INSTRUCȚIUNI IMPORTANTE PRIVIND SIGURANȚA! Instrucţiuni generale de siguranţă Înainte de a începe montajul: Vă rugăm să citiți instrucțiunile de utilizare și, în mod special, măsurile de precauție. Păstrați manualul pentru a-l consulta în viitor și a-l transmite unui eventual proprietar ulterior.
Seite 360: Utilizare Preconizată
Producătorul nu își asumă nicio răspundere pentru o astfel de utilizare. La unitate se pot monta numai accesorii originale LiftMaster. Pentru această unitate, porțile automate trebuie să respecte standardele, orientările și regulamentele internaționale, naționale și locale valabile în prezent (EN 13241, EN 12453 și EN 12604).
Seite 361: Pregătirea Porții Dvs. De Garaj
TESTAREA PUTERII SEMNALULUI WI-FI Asigurați-vă că dispozitivul dvs. mobil este conectat la rețeaua dvs. Wi-Fi. Amplasați dispozitivul dvs. mobil în locul în care va fi montat sistemul dvs. de acționare pentru porți de garaj și verificați puterea semnalului Wi-Fi. Semnalul Wi-Fi este puternic. Sistemul de acționare pentru porți de garaj se va conecta la rețeaua Wi-Fi.
Seite 362: Accesorii Solicitate
PIESE METALICE PENTRU LAMPĂ CONTROLATĂ DE LA DISTANȚĂ Ancoraj de rigips (filetat) 42 mm Şurub 27,85 mm Accesorii solicitate Dispozitiv de monitorizare a tensionării cablului 041A92642. Fotocelule cu infraroșu (pentru funcționarea MyQ: - 771EV sau- 772E sau- 771EVK sau- G770E). Montarea manșonului la sistemul de acționare pentru porți de garaj Pentru a evita dificultățile de montaj, nu puneți în funcțiune sistemul de acționare pentru porți de garaj până...
Seite 363: Montarea Frânghiei Și Mânerului De Decuplare De Urgență
Montarea frânghiei și mânerului de decuplare de urgență Dacă este posibil, utilizați mânerul de decuplare de urgență pentru a dezactiva poarta NUMAI atunci când poarta de garaj este ÎNCHISĂ. Arcurile slăbite sau rupte sau poarta dezechilibrată ar putea determina căderea rapidă și/sau neașteptată a porții deschise.
Seite 364: Montarea Lămpii Cu Led Myq Controlată De La Distanță (Proiectată Numai Pentru Zone Uscate)
Montarea dispozitivului de monitorizare a tensionării cablului (041A9264) (accesoriu necesar) Dispozitivul de monitorizare a tensionării cablului TREBUIE conectat și montat în mod adecvat înainte ca sistemul de acționare pentru porți de garaj să se deplaseze în jos. Dispozitivul de monitorizare a tensionării cablului detectează ORICE slăbire a întinderii care poate apărea în cabluri și inversează...
Seite 365: Conectarea Electrică
Nici o piesă a porții de garaj (șine de poartă, arcuri, balamale, role sau alte piese metalice) nu trebuie să întrerupă fasciculul în timp ce poarta se închide. NOTĂ: LiftMaster recomandă montarea fotocelulelor cu infraroșu la fiecare sistem. Pentru utilizarea caracteristicii MyQ sau TTC este necesar să se monteze fotocelule cu infraroșu.
Seite 366: Programarea Cursei
Pentru a reduce riscul de INCENDIU sau de VĂTĂMARE a persoanelor. Deconectați TOATE alimentările și bateriile electrice ÎNAINTE de a efectua orice lucrare de service sau de întreținere. Utilizați NUMAI piesa LiftMaster 485EU pentru bateria de înlocuire. NU aruncați bateria în foc. Bateria poate exploda. Verificați codurile locale pentru instrucțiunile de eliminare.
Seite 367: Testarea Sistemului De Siguranță Pentru Inversarea Deplasării
Testarea sistemului de siguranță pentru inversarea deplasării În lipsa unui sistem de siguranță pentru inversarea deplasării montat corespunzător, persoanele (în special copiii mici) ar putea fi VĂTĂMAȚI GRAV sau UCIȘI de poarta de garaj care se închide. Sistemul de siguranță pentru inversarea deplasării TREBUIE să...
Seite 368: Utilizarea Sistemului Dvs. De Acționare Pentru Porți De Garaj
Utilizarea sistemului dvs. de acționare pentru porți de garaj CARACTERISTICI Sistemul dvs. de acționare pentru porți de garaj este prevăzut cu caracteristici care vă oferă un control mai mare al funcționării porții dvs. de garaj. ALARMĂ PENTRU ÎNCHIDERE (ALERT-TO-CLOSE) Caracteristica Alert-to-Close (Alarmă pentru închidere) asigură o alarmă vizuală cu privire la închiderea unei porți nesupravegheate. TEMPORIZATOR PENTRU ÎNCHIDERE (TTC - TIMER-TO-CLOSE) Caracteristica TTC închide automat poarta după...
Seite 369 CONSERVAREA ENERGIEI Pentru eficiență energetică, sistemul de acționare pentru porți de garaj intră în modul de repaus când poarta este complet închisă. În modul de repaus, sistemul de acționare pentru porți de garaj rămâne dezactivat până când este activat. Modul de repaus formează o secvență cu lampa sistemului de acționare pentru porți de garaj;...
Seite 370: Conectarea La Smartphone-Ul Dvs
MyQ pentru porți de garaj, sisteme de acționare Wi-Fi pentru porți de garaj, lămpi MyQ, sisteme de acționare MyQ pentru porți. Un gateway de internet LiftMaster (828EV) poate fi adăugat dacă trebuie să controlați peste 10 dispozitive cu ajutorul aplicației MyQ.
Seite 371: Programarea Sistemului Dvs. De Acționare Pentru Porți De Garaj Și A Telecomenzii/Butonului De Apăsare Fără Fir/Tastaturii Fără Fir (Opțional)
Programarea sistemului dvs. de acționare pentru porți de garaj și a telecomenzii/ butonului de apăsare fără fir/tastaturii fără fir (Opțional) Activați sistemul de acționare numai atunci când poarta se află complet în raza vizuală, este fără obstacole și este reglată în mod adecvat. Este interzisă...
Seite 372: Ștergerea Memoriei
Ștergerea memoriei ȘTERGEREA TUTUROR TELECOMENZILOR ȘI DISPOZITIVELOR DE INTRARE FĂRĂ CHEIE Apăsați și țineți apăsat butonul SETARE (L) de pe sistemul de acționare pentru porți de garaj până când se stinge ledul de setare (aproxima- tiv 6 secunde). Toate codurile pentru telecomenzi și dispozitive de intrare fără cheie sunt șterse acum. Programați din nou orice accesoriu pe care doriți să...
Seite 373: Eliminare
Eliminare Ambalajul trebuie eliminat în containerele locale pentru materiale reciclabile. În conformitate cu Directiva Europeană 2002/96/CE privind deșeurile de echipamente electrice, acest dispozitiv trebuie să fie eliminat în mod corespunzător după utilizare, pentru a se asigura reciclarea materialelor utilizate. Acumulatorii și bateriile vechi nu pot fi eliminate în deșeurile menajere, deoarece conțin poluanți, și trebuie să fie eliminate în mod corespunzător în punctele de colectare municipale sau în containerele distribuitorului.
Seite 374: Identificarea Și Remedierea Defecțiunilor
înseamnă că stația de comandă cu un singur buton este defectă sau există o întrerupere a firului. Înlocuiți stația de comandă. • Ștergeți memoria și programați din nou toate telecomenzile (a se vedea instrucțiunile furnizate împreună cu telecomanda sau vizitați LiftMaster. eu).
Seite 375 Poarta nu se deschide complet: • Verificați închizătoarea electrică de poartă. • Există ceva care blochează poarta? Este dezechilibrată sau are arcurile rupte? Îndepărtați obstacolele sau reparați poarta. Ușa se deschide, dar nu se închide: • Verificați dacă dispozitivul de monitorizare a tensionării cablului este montat corect. Dacă a fost demontat un al doilea dispozitiv de monitorizare a tensionării cablului, urmați instrucțiunile pentru a reseta un singur dispozitiv de monitorizare a tensionării cablului (a se vedea punctul 14).
Seite 376: Accesorii Opționale
Este posibil ca activarea funcției Timer-to-Close (Temporizator pentru închidere) și MyQ Smartphone Control să dureze până la 5 minute. Accesorii opționale Utilizați întotdeauna accesorii LiftMaster. Produsele externe pot cauza defecțiuni. TX4UNIF Telecomandă universală cu 4 canale TX4EVS Telecomandă...
Seite 377: Date Tehnice
Date tehnice Tensiune de intrare 230-240 Vc.a., 50 Hz Cuplu max. 36 Nm - c.a. + baterie 29 Nm - c.a. Cuplu nominal 10 Nm Putere 150 W Putere în stand-by 2,6 W Tip motor motor cu reductor c.c. cu lubrifiere continuă Nivel de zgomot 57dB Viteză...
Seite 378 Ghid de siguranță și întreținere pentru sistem automat de acționare pentru porți de garaj SIGURANȚA SISTEMULUI DE ACȚIONARE PENTRU PORȚI DE GARAJ - O DECIZIE AUTOMATĂ O poartă de garaj este cel mai mare obiect mobil din casă. O poartă de garaj și un sistem de acționare reglate în mod necorespunzător pot exercita o forță...
Seite 379: Întreținerea De Rutină Poate Preveni Tragediile
Întreținerea de rutină poate preveni tragediile Realizați o inspecție și o testare lunară a porții dvs. de garaj și a sistemului dvs. de acționare în cadrul rutinei dvs. obișnuite. Consultați manualul dvs. de utilizare atât pentru poartă cât și pentru sistemul de acționare pentru porți. Dacă nu aveți manualele de utilizare, contactați-l pe producător (producători) și solicitați o copie pentru modelul (modelele) dvs.
Seite 380 Athugið: Upprunalegar uppsetningar- og notkunarleiðbeiningar eru á ensku. Leiðbeiningar á öðrum tungumálum eru þýðingar á upprunalega enska textanum. Almennar öryggisleiðbeiningar ..................................2 Fyrirhuguð notkun ......................................3 Undirbúningur á notkun hurðar ..................................3 Undirbúningur fyrir notkun MyQ ..................................3 Bílskúrshurðin undirbúin ....................................4 Nauðsynleg verkfæri ......................................4 Innihald kassans ........................................4 Áskildir aukahlutir ......................................4 Festið...
Seite 381: Almennar Öryggisleiðbeiningar
VIÐVÖRUN! BYRJIÐ Á ÞVÍ AÐ LESA ÞESSAR MIKILVÆGU ÖRYGGISLEIÐBEININGAR! Almennar öryggisleiðbeiningar Áður en hafist er handa við uppsetningu: Lesið notkunarleiðbeiningarnar og leggið sérstaka áherslu á varúðarráðstafanirnar. Geymið handbókina til síðari nota og látið hana fylgja til næsta eiganda. Eftirfarandi tákn eru sett fyrir framan leiðbeiningar sem ætlað er að koma í veg fyrir meiðsli eða eignatjón. Lesið þessar leiðbeiningar vandlega.
Seite 382: Fyrirhuguð Notkun
í bílskúrshurðum í einkaeigu fyrir heimili. Röng notkun á tækinu eykur líkurnar á slysum. Framleiðandi tekur enga ábyrgð á slíkri notkun. Aðeins má tengja upprunalegan aukabúnað frá LiftMaster við drifið. Ásamt þessu drifi verða sjálfvirk hlið að uppfylla gildandi alþjóðlega og staðbund- na staðla, viðmið...
Seite 383: Bílskúrshurðin Undirbúin
Bílskúrshurðin undirbúin VARÚÐ: Hafið ÁVALLT samband við fagaðila í hurðarkerfum ef bílskúrshurð festist, tollir illa eða er óstöðug. Óstöðug bílskúrshurð getur hugsanlega EKKI opnast aftur þegar þess er þörf. Reynið ALDREI að losa um, færa né stilla bílskúrshurð, hurðargorma, lyftivíra, trissur, festingar né annan vélbúnað. Slíkir hlutar eru ALLIR mjög STREKKTIR.
Seite 384: Festið Kragann Við Bílskúrshurðaopnarann
Festið kragann við bílskúrshurðaopnarann Ekki nota bílskúrshurðaopnarann nema leiðbeiningarnar kveði á um slíkt til að koma í veg fyrir vandamál við uppsetningu. Bílskúrshurðaopnaranum má koma fyrir vinstra eða hægra megin við hurðina (sjá hlutann um undirbúning). Skýringarmyndirnar fyrir uppsetningu er að...
Seite 385: Sjálfvirk Hurðalæsing Sett Upp
Sjálfvirk hurðalæsing sett upp Sjálfvirka hurðalæsingin (gerð 841EU) kemur í veg fyrir að hurðin sé opnuð handvirkt þegar henni hefur verið lokað alveg. ATHUGIÐ: Eldri gerðir af 24 V hurðalæsingum eru ekki samhæfar. 1. Lásnum skal koma fyrir innan 3,05 m frá hurðaopnaranum. Festið hann á sömu hlið og hurðaopnarann, ef því er við komið. 2.
Seite 386: Uppsetning Á Led-Ljósi Myq-Fjarstýringar (Aðeins Fyrir Þurr Svæði)
(hurðabrautir, gormar, lamir, kefli eða annar járnbúnaður) má vera í vegi ljósgeislans á meðan hurðin lokast. ATHUGIÐ: Liftmaster mælir með því að setja upp innrauða ljósnema við hverja uppsetningu. Setja verður upp innrauða ljósnema til að nota MyQ eða TTC-tímalokun TENGIÐ...
Seite 387: Rafmagni Hleypt Á
Gerið eftirfarandi til að draga úr ELDHÆTTU eða hættu á MEIÐSLUM. Aftengið ALLT rafmagn og rafhlöðuna ÁÐUR en unnið er við viðhald eða viðgerðir AF NOKKRU TAGI. Notið EINGÖNGU LiftMaster 485EU-rafhlöður. Rafhlöðunni MÁ EKKI farga með brennslu. Rafhlaðan getur sprungið. Fargið henni samkvæmt gildandi reglum.
Seite 388: Forritun Á Ferli Hurðar
Forritun á ferli hurðar Röng stilling á ferli hurðarinnar kemur í veg fyrir að öryggisopnunarkerfið starfi á réttan hátt. Prófa SKAL öryggisopnunar- kerfið þegar ÖLLUM stillingum er lokið. Hurðin SKAL opnast aftur þegar hún snertir 40 mm hlut á gólfinu. Gætið þess að hurðin lyftist nógu hátt og bilið...
Seite 389: Hurðin Opnuð Handvirkt
Hurðin opnuð handvirkt Notið neyðaropnunarhandfangið EINGÖNGU til að gera hurðina óvirka þegar bílskúrshurðin er LOKUÐ, þegar því er við komið. Veikir eða brotnir gormar eða óstöðugar hurðir geta leitt til þess að opin hurð falli hratt og/eða óvænt niður. Notið ALDREI neyðaropnunarhandfangið...
Seite 390 MyQ gerir það kleift að stjórna bílskúrshurðaopnaranum með snjallsíma eða tölvu hvar sem er. MyQ-tækin notar þráðlaust fjarskiptamerki til að koma á fót tvíátta samskiptum á milli bílskúrshurðaopnarans og aukabúnaðar með MyQ uppsett. Bílskúrshurðaropnarinn er með innbyggða gátt sem gerir honum kleift að...
Seite 391: Tengst Með Snjallsíma
Þessum tækjum er stjórnað með MyQ-forritinu. Þessi tæki geta verið hvaða samsetning sem er af MyQ-bílskúrshurðaopnu- rum, Wi-Fi-bílskúrshurðaopnurum, MyQ-ljósum, MyQ-hliðopnurum. Hægt er að bæta við netgátt frá LiftMaster (828EV) ef stjórna þarf fleiri en 10 tækjum með MyQ-forritinu. Hægt er að para allt að sex tæki við bílskúrshurðaopnarann sjálfan (sem er stýrt af bílskúrs- hurðaopnara).
Seite 392: Forritun Opnara Og Fjarstýringar / Þráðlauss Þrýstihnapps/ / Þráðlauss Lyklaborðs (Aukabúnaður)
Forritun opnara og fjarstýringar / þráðlauss þrýstihnapps/ / þráðlauss lyklaborðs (aukabúnaður) Eingöngu skal ræsa opnarann þegar öll hurðin er í sjónlínu, engar hindranir eru til staðar og þegar hún er rétt stillt. Enginn skal fara inn í né út úr bílskúrnum á meðan hurðin er á hreyfingu. Leyfið ekki börnum að ýta á hnappana né handfjatla fjarstýringuna. Leyfið ekki börnum að...
Seite 393: Minninu Eytt
Minninu eytt ÖLLUM FJARSTÝRINGUM OG LYKLALAUSUM AÐGANGI EYTT Haldið inni FORRITUNARHNAPPINUM (L) á bílskúrshurðaopnaranum þar til slokknar á LED-ljósinu fyrir forritun (eftir u.þ.b. 6 sekúndur). Nú hefur öllum aðgangskóðum fjarstýringa og lyklalauss aðgangs verið eytt. Forritið aftur þann aukabúnað sem á að nota. ÖLLUM TÆKJUM EYTT (Þ.M.T.
Seite 394: Förgun
Förgun Farga verður umbúðum í þar til gerð endurvinnsluílát. Samkvæmt tilskipun Evrópusambandsins 2002/96/ESB varðandi raf- og rafeindabúnaðarúr- gang skal farga þessu tæki á fullnægjandi hátt eftir notkun til að tryggja endurvinnslu á efnum þess. Ekki má farga gömlum rafgeymum né rafhlöðum með venjulegu heimilissorpi, þar sem slíkir hlutir innihalda mengandi efni og skal farga á réttan hátt á...
Seite 395: Bilanaleit
Replace the control station. • Erase the memory and reprogram all remote controls (refer to the instructions provided with the remote control or visit LiftMaster.eu). Fjarstýringin ræsir ekki bílskúrshurðina: •...
Seite 396 Fjarstýringin hefur lítið drægi: • Prófið að færa fjarstýringuna á annan stað í bílnum. • Við tilteknar uppsetningar minnkar drægið vegna þess að málmhurð, álhúðuð einangrun eða málmklæðning er á bílskúrnum. Hurðin opnast ekki alveg: • Athugið hvort að hurðarlásinn fái straum. •...
Seite 397 Sjálfvirka læsingin fyrir bílskúrshurðina fer ekki í gang þegar bílskúrshurðin opnast eða lokast: • Þegar keyrt er á aukarafhlöðu fer sjálfvirka bílskúrshurðalæsingin úr lás þegar bílskúrshurðin er opnuð og verður áfram óvirk þar til rafmagn kemst aftur á. Hurðaropnarinn gefur frá sér hljóðmerki: •...
Seite 398: Aukabúnaður Sem Fylgir Ekki
Aukabúnaður sem fylgir ekki Notið ávallt aukabúnað frá LiftMaster. Vörur frá öðrum framleiðendum geta valdið bilunum. TX4UNIF 4-rása, fjölnota fjarstýring TX4EVS 4-rása fjarstýring TX4UNI/S 4-rása, fjölnota fjarstýring 128EV Þráðlaus veggstýring, 2-rása 747EV Lyklaborð 78EV Rafmagnstengd, fjölnota veggstýring FLA-1LED Blikkljós 772E Ljósnemar...
Seite 399: Öryggis- Og Viðhaldsleiðbeiningar Fyrir Sjálfvirkan Bílskúrshurðaopnara
Öryggis- og viðhaldsleiðbeiningar fyrir sjálfvirkan bílskúrshurðaopnara ÖRYGGI BÍLSKÚRSHURÐAOPNARA – SJÁLFSÖGÐ ÁKVÖRÐUN Bílskúrshurðin er stærsti hreyfanlegi hluturinn á heimilinu. Bílskúrshurð og opnari sem eru stillt á rangan hátt geta lokað hurðinni af lífshættulegu afli – sem getur valdið því að börn eða fullorðnir festist og slasist eða láti lífið. Rétt uppsetning, notkun, viðhald og prófun á...
Seite 400: Reglubundið Viðhald Getur Komið Í Veg Fyrir Slys
Reglubundið viðhald getur komið í veg fyrir slys Skoðið og prófið bílskúrshurðina og opnunarkerfið á mánaðarfresti. Farið yfir handbók eiganda, bæði fyrir hurðina og hurðaropnarann. Ef handbækur eru ekki til staðar skal hafa samband við framleiðendur og óska eftir afriti fyrir þá gerð sem um ræðir. Tegundarnúmer opnarans er að finna aftan á aflgjafanum.
Seite 401 LM3800W www.liftmaster.eu info@liftmaster.eu 114A5152 min.6 cm 7.6 cm 21.6 cm 6.4 cm 42 mm 27.85 mm 15 mm 1/4-1/2 54.8 mm 3/4 - 1 15 mm 36.8 mm 1/4 - 1/2 15.6 cm 2 3 4 7 8 9 10 11 12 13 14...

LiftMaster Wi-Fi LM3800W Originalinstallations- Und Betriebsanweisungen

English

Deutsch

Français

Dutch

Dansk

Norsk

Svenska

Polski

Čeština

Verfügbare Sprachen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für LiftMaster Wi-Fi LM3800W

Inhaltszusammenfassung für LiftMaster Wi-Fi LM3800W
