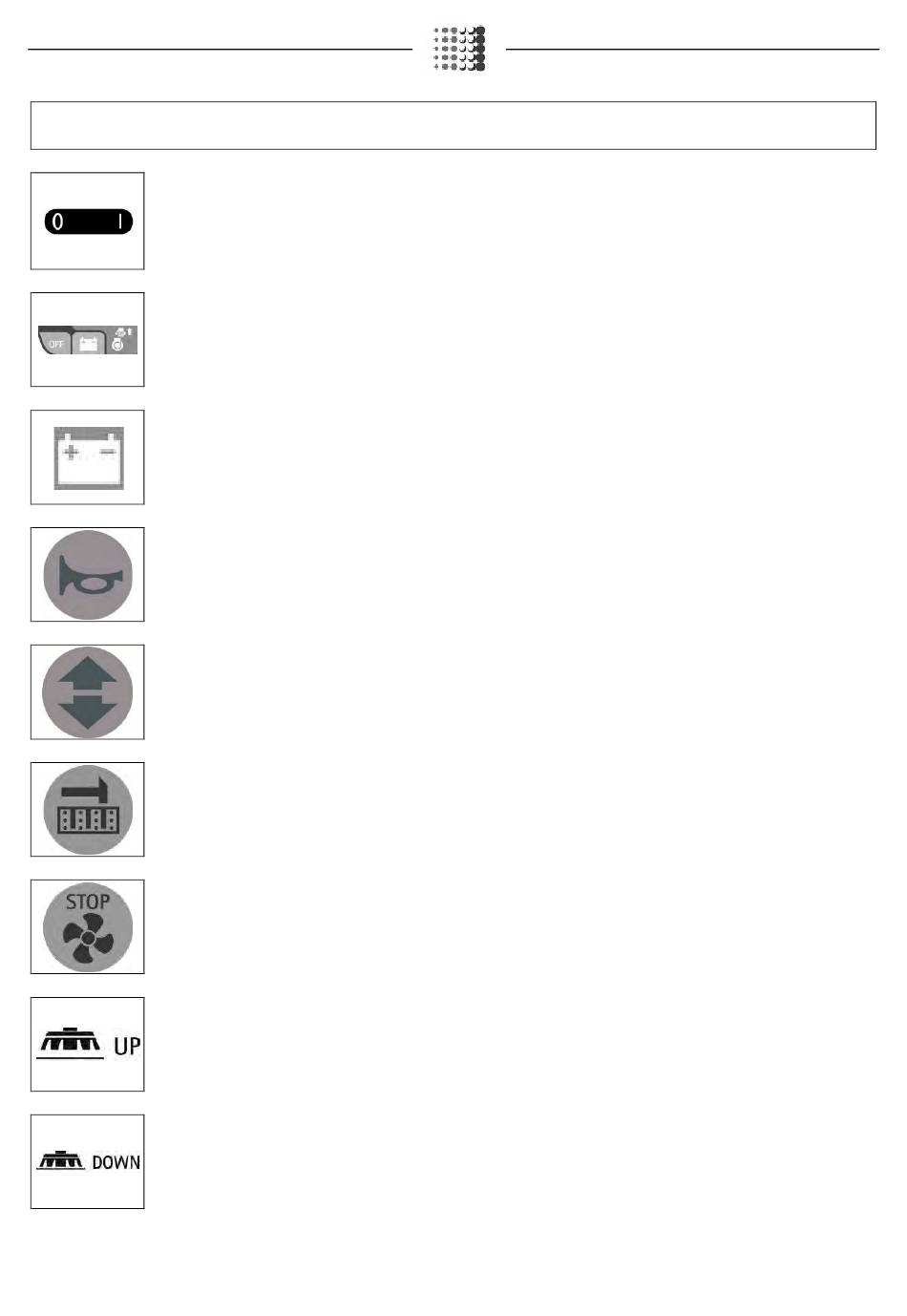

SYMBOLGEBRAUCH AUF DER MASCHINE

Symbol für den Hauptschalter (Version B).
Wird auf der Lenksäule verwendet, um auf den Schlüsselschalter für Maschinenbetrieb ein- (I) oder ausgeschaltet (0) hinzuweisen.
Symbol für den Hauptschalter (Version Hybrid).
Wird auf der Lenksäule verwendet, um auf den Schlüsselschalter für die Auswahl der Versorgungsart der Maschine hinzuweisen.
Symbol für einen Defekt der Lichtmaschine (Version Hybrid).
Wird auf der Lenksäule verwendet, um auf die rote Kontrollleuchte hinzuweisen, die eine Störung der Elektroanlage der
Lichtmaschine anzeigt.
Symbol Hupe.
Wird zur Anzeige der Taste der Hupe verwendet.
Symbol für den Rückwärtsgangwahlschalter.
Wird verwendet, um auf die Taste zum Einlegen des Rückwärtsgangs hinzuweisen.
Symbol Vibrationsrüttler.
Wird am Instrumentenbrett für die Anzeige der Taste verwendet, die die Aktivierung des in der Filtereinheit vorhandenen
Vibrationsrüttlers steuert.
Symbol Saugmotor.
Wird am Instrumentenbrett für die Anzeige der Taste verwendet, die die Deaktivierung des Saugmotors steuert.
Symbol für das Verstellen der Mittelbürste (Ruhestellung).
Wird auf der Rückseite der Lenksäule verwendet, um auf den Hebel für das Verstellen der Mittelbürste hinzuweisen.
Symbol für das Verstellen der Mittelbürste (Arbeitsstellung).
Wird auf der Rückseite der Lenksäule verwendet, um auf den Hebel für das Verstellen der Mittelbürste hinzuweisen.
