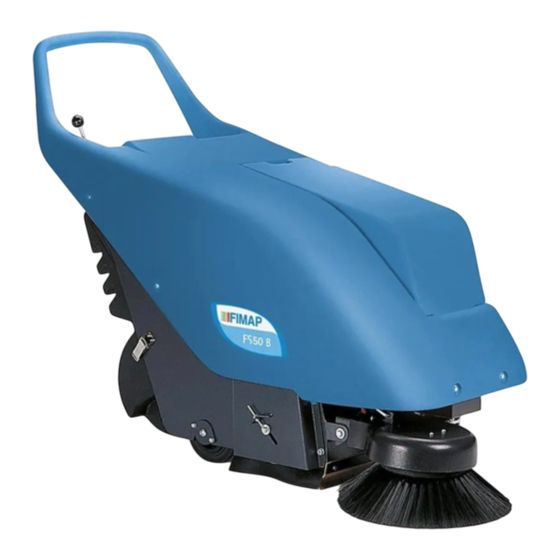

- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG FS50 B-BT FS50 H-HT AUSG. 10-2010 ORIGINALANWEISUNGEN Dok. 10024515 Ver.
- Seite 2 Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen behält sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem gelieferten Zubehör vorzunehmen, die sie für eine Verbesserung oder für jegliche Erfordernisse baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß...
-
Seite 3: Inhaltsverzeichnis
2. AUSPACKEN DER MASCHINE ..............................8 3. ART DER BATTERIE (VERSION FS50 B-BT)............................. 8 4. WARTUNG UND ENTSORGUNG DER BATTERIE (VERSION FS50 B-BT) ....................8 5. EINSETZEN DER BATTERIEN (VERSION FS50 B-BT)........................9 6. ANSCHLIESSEN DES VERBINDERS DER ELEKTROANLAGE (VERSION FS50 B-BT)................9 7. -
Seite 4: Annahme Der Maschine
Innenbereich sowie Böden mit Fliesen-, Beton- und Asphaltbelag vorgesehen ist. FS50 B-BT ist ein Elektro-Kehrfahrzeug, das über eine Batterie betrieben wird und für die Reinigung von Oberflächen im Außen- und Innenbereich sowie Böden mit Fliesen, Beton und Asphalt vorgesehen ist. Diese Maschinen sind für das Arbeiten auf trockenen Oberflächen bestimmt,... - Seite 5 TECHNISCHE BESCHREIBUNG FS50 H FS50 HT FS50 B FS50 BT Arbeitsbreite ohne Seitenbürste Betriebsleistung, bis 2275 2600 2275 2600 Überwindbare maximale Steigung Abmessungen der Mittelbürste 500x265 500x265 500x265 500x265 Fassungsvermögen Auffangbehälter Verbrennungsmotor von Honda Elektromotor Elektromotor Filterfläche Vorschubart mechanisch mechanisch Vorwärtsgeschwindigkeit km/h 0÷3,5...
-
Seite 6: Symbolgebrauch Auf Der Maschine
SYMBOLGEBRAUCH AUF DER MASCHINE Rüttelfilter Abschalten der Ansaugung Seitenbürste Lärmschutz tragen Achtung Erhitzte Teile On/Off (nur bei batteriebetriebenen Maschinen) ON / 1 Signal Batterieaufladen (nur bei batteriebetriebenen Maschinen) Gibt die maximal überwindbare Steigung an... -
Seite 7: Allgemeine Sicherheitsregeln
Sollten Sie Störungen im Maschinenbetrieb feststellen, führen Sie die Einstellung oder Reparatur nur dann durch, wenn Sie über qualifiziertes und fachkundiges Personal verfügen. Andernfalls und besonders bei Störungen, die die elektrischen Maschinenbauteile betreffen, wenden Sie sich für die Reparatur an den technischen Kundendienst der Firma FIMAP. •... -
Seite 8: Vorbereitung Der Maschine
Jede Batterie besteht aus DIN-Normelementen, die in Serie geschaltet sind und die Klemmen mit einer Spannung von 12V 120 Ah (C20) - 100Ah (C5) versorgen. 4. WARTUNG UND ENTSORGUNG DER BATTERIE (VERSION FS50 B-BT) Beachten Sie zur Wartung und zum Aufladen die vom Hersteller der Batterien bereitgestellten Anweisungen. -
Seite 9: Einsetzen Der Batterien (Version Fs50 B-Bt)
Beförderungsmitteln zu heben und zu bewegen, die in Bezug auf Gewicht und Größe dazu geeignet sind 6. ANSCHLIESSEN DES VERBINDERS DER ELEKTROANLAGE (VERSION FS50 B-BT) Unter dem Schmutzwassertank befindet sich der Batterieverbinder (2), in den der Verbinder der Elektroanlage (1) eingeführt werden muss. -
Seite 10: Batterie-Anzeige (Version Fs50 B-Bt)
Anlassen des Motors einige Minuten Zeit zum Lesen der Betriebsanleitung des Motors zu nehmen, die zur Ausstattung der Maschine gehört. 10. KOMPONENTEN DER INSTRUMENTENTAFEL (VERSION FS50 B-BT) Die Instrumententafel setzt sich aus folgenden Komponenten zusammen: 1. Abschalten der Ansaugung/Aktivierung des elektrischen Rüttelfilters (optional für batteriebetriebene Ausführung) (a): Sorgt für die Schließung der Ansaugleitung des Flügelrads über die Bewegung... -
Seite 11: Komponenten Der Instrumententafel (Version Fs50 H-Ht)
VORBEREITUNG DER MASCHINE 11. KOMPONENTEN DER INSTRUMENTENTAFEL (VERSION FS50 H-HT) Die Elemente auf dem Instrumentenbrett sind: 1. Abschalten der Ansaugung (a):Sorgt für die Schließung der Ansaugleitung des Flügelrads über die Bewegung einer Klappe und am Endanschlag aktiviert sie den elektrischen Rüttelfilter. 2. -
Seite 12: Maschineneinsatz
MASCHINENEINSATZ 1. VORBEREITUNG DES MASCHINENEINSATZES (VERSION FS50 B-BT) 1. Prüfen Sie, ob der Hauptschalter der Maschine auf "0" steht 2. Öffnen Sie die Maschinenhaube 3. Schließen Sie den Batterieverbinder (2) an den Verbinder der Elektroanlage (1) an. 4. Die Haube absenken 5. -
Seite 13: Betrieb
BETRIEB Zur wirksamen Ansaugung den Filter ca. alle 10 min reinigen. Dazu wie folgt vorgehen: • Die Ansaugung abschalten (Hebel a); • Mehrmals den Rüttelfilter manuell betätigen (Hebel b); • Bei den Ausführungen mit elektrischem Rüttelfilter, für einige Sekunden bis zum Anschlag den Hebel (a) ziehen. -
Seite 14: Bei Arbeitsende
Maschine oder die Gegenstände selbst beschädigen könnten, wenn sie mit ihr in Berührung kommen. 2. Den Hauptschalter der Maschine auf “0” stellen (für die Ausführungen FS50 B-BT) und den Maschinenstecker ziehen 3. Den Hauptschalter des Motors auf “OFF” stellen (für die Ausführungen FS50 H-HT), siehe Benutzerhandbuch des Motors Honda GX100, das zur Maschinenausstattung gehört... -
Seite 15: Tägliche Wartung
TÄGLICHE WARTUNG FÜHREN SIE ALLE WARTUNGSARBEITEN HINTEREINANDER AUS 1. FILTERREINIGUNG (AUSFÜHRUNG MIT FLÜGELMUTTER) Zur Reinigung des Ansaugfilters folgende Schritte durchführen: 1. Die Maschine ausschalten 2. Den Schmutzbehälter herausnehmen 3. Den Rüttelfilter (a) anheben und in der angehobenen Stellung mit dem entsprechenden Splint, der zur Ausstattung der Maschine gehört, arretieren. -
Seite 16: Filterreinigung (Ausführung Mit Befestigungsbügel Und Elektrischem Rüttelfilter)
TÄGLICHE WARTUNG 3. FILTERREINIGUNG (AUSFÜHRUNG MIT BEFESTIGUNGSBÜGEL UND ELEKTRISCHEM RÜTTELFILTER) Zur Reinigung des Ansaugfilters folgende Schritte durchführen: 1. Die Maschine ausschalten. 2. Den Schmutzbehälter herausnehmen 3. Den roten Steckverbinder des Rüttelfiltermotors trennen 4. Die unteren Knöpfe (a) lösen. 5. Die oberen Stellschrauben (b) mit Hilfe einer Münze lösen. 6. -
Seite 17: Wöchentliche Wartung
WÖCHENTLICHE WARTUNG 1. EINSTELLUNG DER SEITENBÜRSTE Die Höheneinstellung der Bürste erfolgt durch Drehen an der Schraube (a), die sich im Innern des Haltebügels (b) der Bürste befindet. Die Bürste muss sich ca. 2 cm an den Boden andrücken. 2. EINSTELLUNG DER ZENTRALEN BÜRSTE Die zentrale Bürste muss mit 7-8 mm an den Boden angedrückter Bürste arbeiten. -
Seite 18: Funktionskontrolle
Sie die Bürste ggf. vom FIMAP Kundendienst auswechseln. 2. Der Kehrgutbehälter ist voll: Entleeren Sie den Behälter. 3. Die Bürste dreht sich nicht, weil der Riemen defekt ist: Lassen Sie die Bürste vom FIMAP- Kundendienst auswechseln 2. DIE MASCHINE WIRBELT WÄHREND DES BETRIEBS STAUB AUF 1. -
Seite 19: Verschrottung Der Maschine
VERSCHROTTUNG DER MASCHINE Die Verschrottung der Maschine bei einem Schrotthändler oder einem befugten Abfallentsorgungsunternehmen vornehmen. Vor der Verschrottung der Maschine müssen die folgenden Materialien entfernt werden und getrennt den unterschiedlichen Entsorgungsstellen unter Einhaltung der gesetzlichen Vorschriften für Umwelthygiene übergeben werden: •... -
Seite 20: Auswahl Der Bürsten
Code Borstentyp ∅ Borsten ∅ Bürste B. länge Anmerkungen 411679 411683 PPL + STAHL 0.7 + 0.5 Mittelbürste FS50 B-BT 411682 TAMPICO FS50 H-HT 414295 PPL + KUPFER 0.6 + // 411690 Seitenbürste 411691 PPL + STAHL 0.6 + //... -
Seite 21: Eg-Konformitätserklärung
37050 Santa Maria di Zevio (VR) - ITALIEN Santa Maria di Zevio, 04/10/2010 FIMAP S.p.A. Geschäftsführer Giancarlo Ruffo FIMAP spa Via Invalidi del Lavoro, 1 - 37050 S.Maria di Zevio (Verona) Italy Tel. +39 045 6060411 r.a. - Fax +39 045 6060417 - E-mail:fimap@fimap.com - www.fimap.com...
