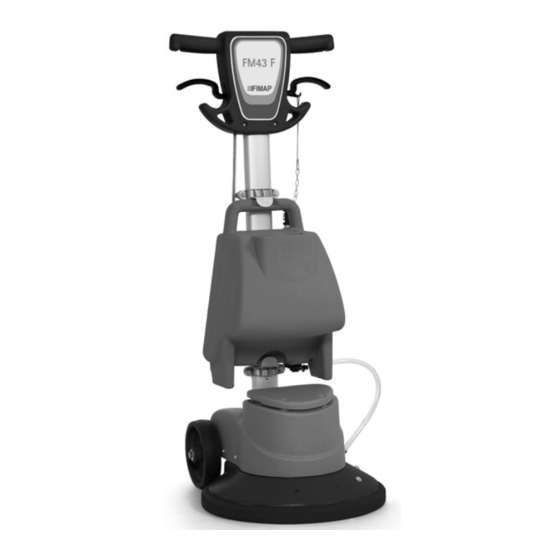

- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG FM43 F FM43 F PLUS AUSG. 10-2010 ORIGINALANWEISUNGEN Dok. 10025797 Vers. AB...
- Seite 2 Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen behält sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem gelieferten Zubehör vorzunehmen, die sie für eine Verbesserung oder für jegliche Erfordernisse baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß...
-
Seite 3: Inhaltsverzeichnis
FUNKTIONSKONTROLLE ................................16 16. THERMOSCHUTZSCHALTER..............................16 17. REINIGUNGSMITTELLÖSUNG AUF DER BÜRSTE NICHT AUSREICHEND (OPTIONAL)............... 16 18. DIE MASCHINE VIBRIERT ODER SCHWINGT ..........................16 ENTSORGUNG ....................................17 WAHL UND GEBRAUCH DER BÜRSTEN............................18 SCHALTPLAN DER ELEKTROANLAGE FM43 F..........................19 SCHALTPLAN DER ELEKTROANLAGE FM43 F PLUS........................20 EG-KONFORMITÄTSERKLÄRUNG..............................21... -
Seite 4: Annahme Des Gerätes
Umgebung zum Einsaugen von Gefahrenstaub oder entflammbaren Flüssigkeiten zu verwenden. Sie ist auch nicht zur FM43 F und FM43 F PLUS sind Maschinen, die für die professionelle Beförderung von Lasten oder Personen geeignet. Reinigung von Hart- und Vinylböden für Innenräume unter Einhaltung der zugehörigen Anweisungen hergestellt wurden. -
Seite 5: Symbolgebrauch Auf Der Maschine
SYMBOLGEBRAUCH AUF DER MASCHINE Gibt die Erdungsstelle der Elektroanlage der Maschine an. Spannungssymbol Achtung Stromschlaggefahr 230 Volt Gibt die maximal überwindbare Steigung an... -
Seite 6: Allgemeine Sicherheitsvorschriften
Entsorgen Sie die Verbrauchsmaterialien unter genauer Beachtung der gültigen gesetzlichen Bestimmungen. • Wenn Ihre Maschine von FIMAP nach Jahren wertvoller Arbeit stillgelegt werden muss, sind die darin enthaltenen Materialien, d.h. im Besonderen Öle und elektronische Bauteile, geeignet zu entsorgen. Dabei ist zu berücksichtigen, dass die Maschine unter Einsatz vollkommen recyclebarer Materialien hergestellt wurde. -
Seite 7: Vorbereitung Der Maschine
Gabelstaplern. Die Verpackungen können NICHT gestapelt werden. Das Gesamtgewicht der Maschine inkl. Verpackung beträgt 00 kg (ohne Reinigungsmitteltank) Die Verpackungsmaße lauten wie folgt: FM43 F – FM43 F PLUS A : 570 mm B : 490 mm C : 1190 mm 2. -
Seite 8: Bestandteile Der Lenksäule
VORBEREITUNG DER MASCHINE 4. Totmanntaster 6. BESTANDTEILE DER LENKSÄULE Die Lenksäule besteht aus folgenden Bauteilen: 1. Kabelaufwickelbügel - Reinigungsmitteltankhalterung (optional) 7. EINSTELLUNG DES LENKERS – ARBEITSPOSITION Bevor man mit der Maschine zu arbeiten beginnt, muss man die korrekte Arbeitsposition finden. Dazu den Neigungseinstellhebel drücken und erst loslassen, wenn die Arme leicht abgewinkelt und so weit unten wie möglich sind. -
Seite 9: Reinigungsmittellösung
VORBEREITUNG DER MASCHINE 6. Den Wasserzufuhrschlauch (4) mit dem Bürstenkopfloch (5) verbinden 7. Die Zugstange der Reinigungsmittelhahn (6) mit dem Haken am Steuergriff des Wasserhahns (7) 9. REINIGUNGSMITTELLÖSUNG Befüllen Sie den Reinigungsmitteltank erst, wenn sich die Lenksäule in vertikaler Position befindet, und gehen Sie wie folgt vor: 1. - Seite 10 VORBEREITUNG DER MASCHINE ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden. ACHTUNG: Prüfen Sie während dieses Vorgangs, dass sich keine Gegenstände oder Personen in der Nähe der Maschine befinden. ACHTUNG: Prüfen Sie, ob die Bürsten richtig eingehakt sind. Falls nicht, könnte sich die Maschine unvorhergesehen und ruckartig bewegen.
-
Seite 11: Maschineneinsatz
MASCHINENEINSATZ 11. VORBEREITUNG AUF DEN MASCHINENEINSATZ Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist Stecken Sie den Stecker des Netzkabels der Maschine in die Steckdose Bringen Sie den Lenker in die Arbeitsposition, indem Sie auf den Entriegelungshebel einwirken 12. STEUERUNG DER MASCHINE Bei der ersten Benutzung der Maschine muss der Bediener sich mit den Bewegungen vertraut machen, mit denen er das Steuer bewegen muss, um eine ausreichende Sicherheit in der Lenkung der Bewegungen zu erlangen. -
Seite 12: Betrieb
BETRIEB 4. Lenken Sie die Maschine mit sich drehender Bürste von links nach rechts oder umgekehrt 5. Lenken Sie die Maschine sofort danach genauso in die entgegen gesetzte Richtung, und zwar so, dass sich zirka ein Viertel der Arbeitsbreite mit der vorhergehenden überschneidet 6. -
Seite 13: Bei Arbeitsende
BEI ARBEITSENDE Bei Arbeitsende und vor jeglicher Wartung folgende Maßnahmen durchführen: Ziehen Sie den Stecker aus der Steckdose Wickeln Sie das Kabel um die unteren Bügel Betätigen Sie den Einstellhebel des Lenkers (1) und bringen Sie die Lenksäule in Ruheposition Bringen Sie die Maschine in einen geschlossenen Raum in einem Bereich, in dem sie keinen Schaden an Personen oder umgebenden Gegenständen verursachen kann und auch vor ungewolltem Herabfallen von Gegenständen geschützt ist. -
Seite 14: Tägliche Wartung
TÄGLICHE WARTUNG FÜHREN SIE ALLE WARTUNGSARBEITEN HINTEREINANDER AUS 14. AUSBAU DER BÜRSTEN-MITNAHMESCHEIBE 1. Stellen Sie sicher ,dass das Netzkabel der Maschine von der Steckdose getrennt wurde 2. Stellen Sie sicher, dass der Lenker sich in Ruheposition befindet 3. Neigen Sie die Maschine, bis sich der Lenker auf dem Boden befindet, indem Sie einen Fuß auf die Rückseite des Bürstenkopfgestells stellen ACHTUNG: Bei dieser Arbeit müssen Handschuhe getragen werden, um die Hände vor einem Kontakt mit gefährlichen Lösungen und Materialien zu... -
Seite 15: Wöchentliche Wartung
WÖCHENTLICHE WARTUNG 15. REINIGUNG DES REINIGUNGSMITTELTANKS 1. Stellen Sie sicher, dass der Reinigungsmitteltank leer ist. Entleeren Sie ihn andernfalls über den Steuerhebel des Hahns 2. Ziehen Sie den Wasserzufuhrschlauch (1) aus dem Bürstenkopfloch 3. Die Zugstange (2) vom Wasserhahnhebel (3) aushaken 4. -
Seite 16: Funktionskontrolle
FUNKTIONSKONTROLLE 16. THERMOSCHUTZSCHALTER Die Einscheibebürstenmaschine ist mit den folgenden elektrischen Schutzsystemen ausgestattet: Thermotrennschalter (1), an der Außenseite des Lenkers, zum Schutz des Motors. Im Störungsfall prüfen, ob ein Wärmeschutz reagiert hat. Bei Überhitzung des Motors reagiert sein Wärmeschutz und sperrt die Stromzufuhr. Einige Minuten warten, bis sich der Motor abgekühlt hat und dann den Druckknopf des Unterbrechers drücken, um die Stromzufuhr und den Betrieb des Motors wieder zu aktivieren. -
Seite 17: Entsorgung
ENTSORGUNG Verschrottung Maschine einem Schrotthändler oder einem befugten Abfallentsorgungsunternehmen vornehmen. Vor der Verschrottung der Maschine müssen die folgenden Materialien entfernt werden und getrennt den unterschiedlichen Entsorgungsstellen unter Einhaltung der gesetzlichen Vorschriften für Umwelthygiene übergeben werden: • Bürsten • Filz • elektrische und elektronische Teile* •... -
Seite 18: Wahl Und Gebrauch Der Bürsten
Geräte mit mehreren Bürsten, wo sich die Zentrierung der Schleifbürsten besonders schwierig gestaltet. TABELLE ZUR BÜRSTENAUSWAHL Gerät Bürstena Code Borstentyp ∅ Borste ∅ Bürste Länge Anmerkungen 405653 Bürste FM43 F 405657 SCHLEIFEND Bürste FM43 F PLUS 405659 PPL - BLAU 0.45 Bürste 405540 TREIBTELLER... -
Seite 19: Schaltplan Der Elektroanlage Fm43 F
SCHALTPLAN DER ELEKTROANLAGE FM43 F BEZEICHNUNG BAUTEILE BEZEICHNUNG KABEL ABKÜ KABELFARB Trennschalter 8A Kabel 3x1,5x15 Meter + Schukostecker -1- SCHWARZ Fahrschalter 16A Kabel 3x1,5x1680 -2- Blau Entstörungsfilter Kabel braun 1,5x150 -3- Braun Betriebskondensator 40μF Anlaufkondensator 88μF WEISS Klixon GRAU Motor 230V GNYE Gelb Grün... -
Seite 20: Schaltplan Der Elektroanlage Fm43 F Plus
SCHALTPLAN DER ELEKTROANLAGE FM43 F PLUS BEZEICHNUNG BAUTEILE BEZEICHNUNG KABEL ABK. KABELFARB Trennschalter 8A Kabel 3x1,5x15 Meter + Schukostecker -1- SCHWARZ Fahrschalter 16A Kabel 3x1,5x1680 -2- BLAU Entstörungsfilter Kabel braun 1,5x150 -3- BRAUN Betriebskondensator 40μF 2 Kabel weiß 1,5x250 -4- Anlaufkondensator 88μF... -
Seite 21: Eg-Konformitätserklärung
37050 Santa Maria di Zevio (VR) - ITALY Santa Maria di Zevio, 21/10/2010 FIMAP S.p.A. Geschäftsführer Giancarlo Ruffo FIMAP spa Via Invalidi del Lavoro, 1 - 37050 S.Maria di Zevio (Verona) Italy Tel. +39 045 6060411 r.a. - Fax +39 045 6060417 - E-mail:fimap@fimap.com - www.fimap.com...
